proe逆向工程设计教材（2d转3d，图片造型，点云）Proe逆向工程造型2 a- Z9 B# Z6 ^2 S8 p2 b, ]8 q
题记：给大家讲述的是proe逆向工程造型的常见几种形式。我这里没有详细的软件操作步骤，提出的只是方法，初学难免有看不懂的地方。大家学习需多练习，多思考，多尝试 ……+ T1 u$ p5 H8 P, n# o- |

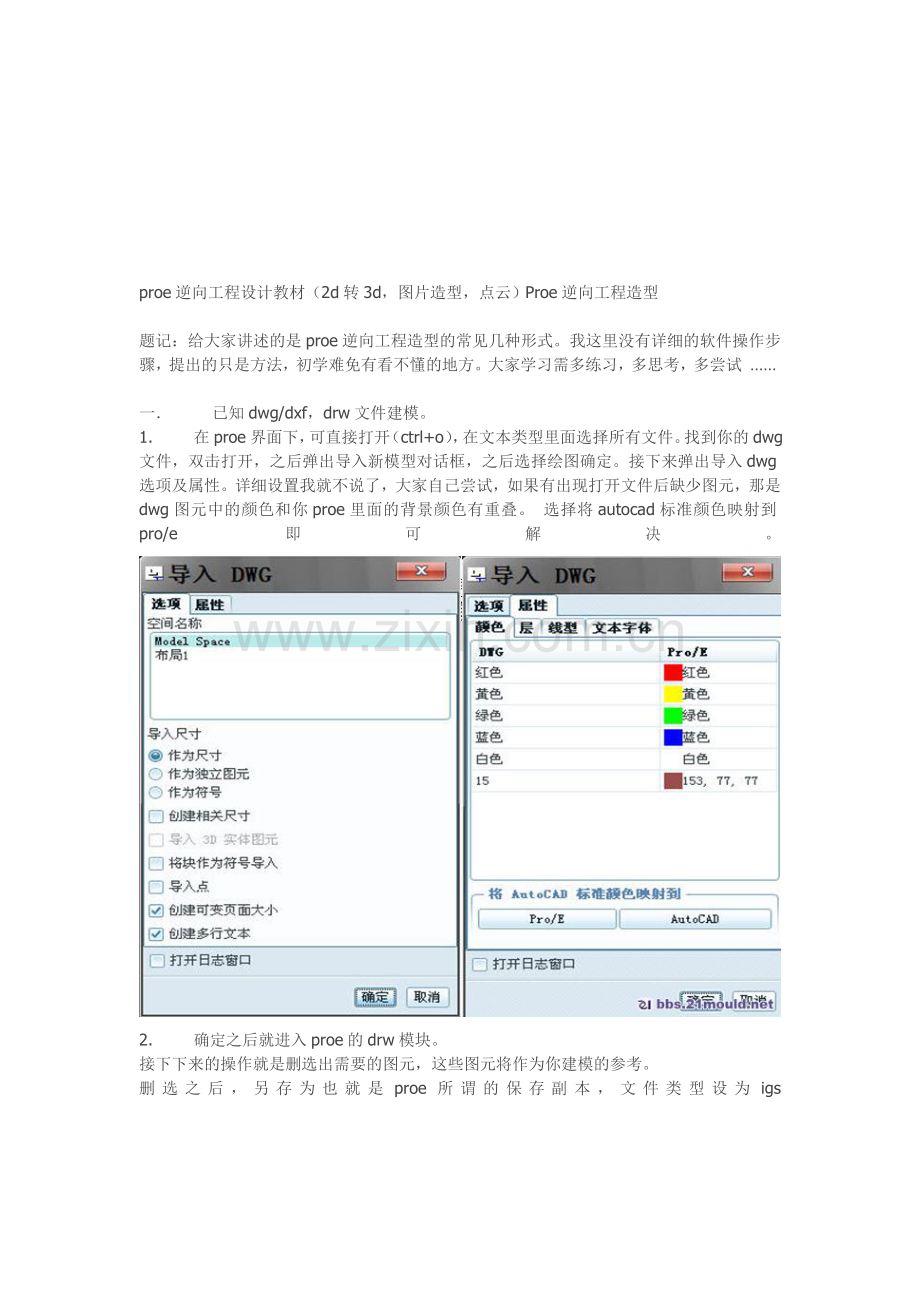

一．        已知dwg/dxf，drw文件建模。
1.        在proe界面下，可直接打开（ctrl+o），在文本类型里面选择所有文件。找到你的dwg文件，双击打开，之后弹出导入新模型对话框，之后选择绘图确定。接下来弹出导入dwg选项及属性。详细设置我就不说了，大家自己尝试，如果有出现打开文件后缺少图元，那是dwg图元中的颜色和你proe里面的背景颜色有重叠。 选择将autocad标准颜色映射到pro/e即可解决。
2.        确定之后就进入proe的drw模块。
接下下来的操作就是删选出需要的图元，这些图元将作为你建模的参考。
删选之后，另存为也就是proe所谓的保存副本，文件类型设为igs

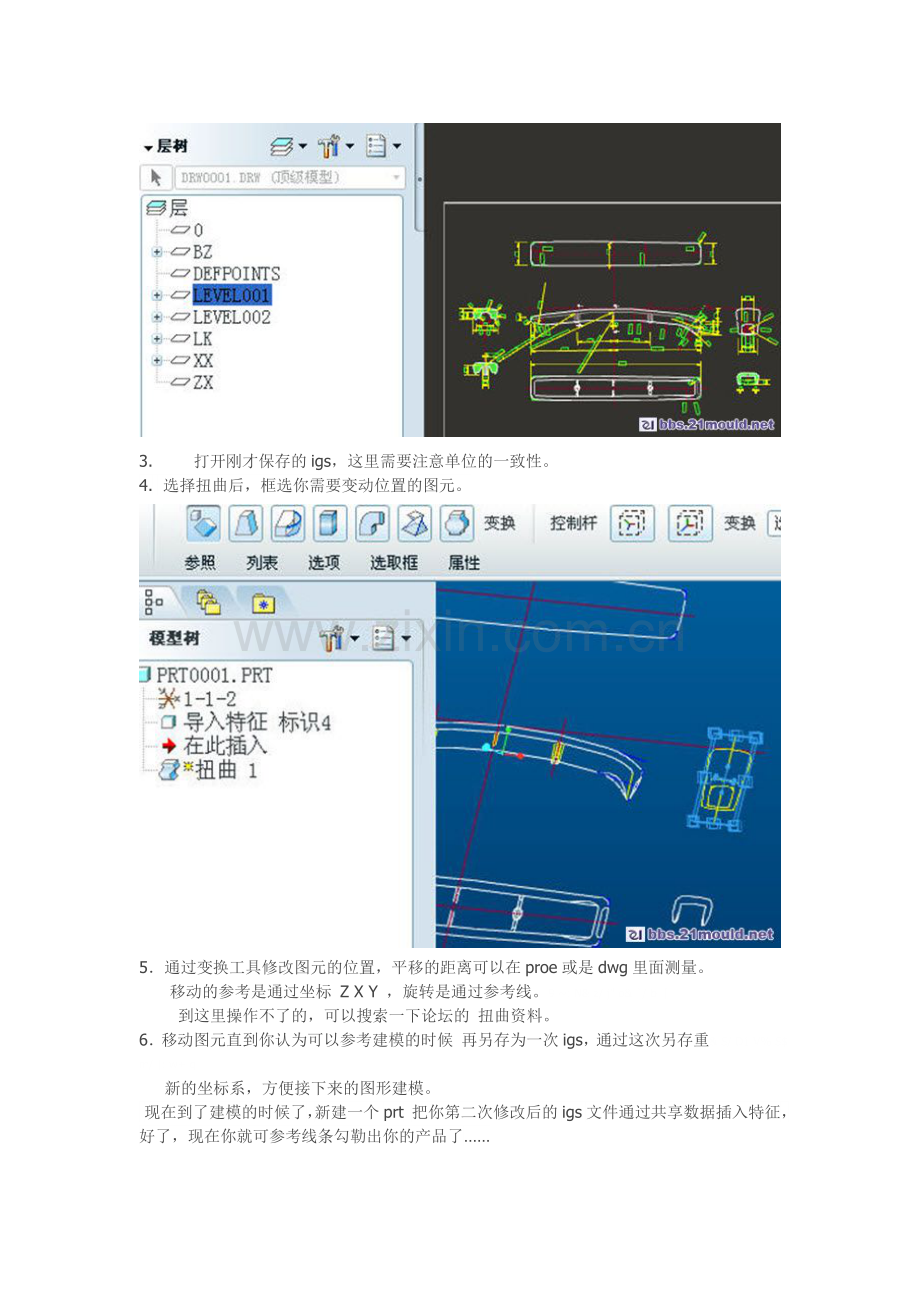

3.        打开刚才保存的igs，这里需要注意单位的一致性。
4.  选择扭曲后，框选你需要变动位置的图元。

5．通过变换工具修改图元的位置，平移的距离可以在proe或是dwg里面测量。
      移动的参考是通过坐标 Z X Y ，旋转是通过参考线。9 ~: N& z/ j" o& `/ b. [
       到这里操作不了的，可以搜索一下论坛的 扭曲资料。
6．移动图元直到你认为可以参考建模的时候 再另存为一次igs，通过这次另存重& S/ D1 V% S$ m/ |: w+ q
     新的坐标系，方便接下来的图形建模。
 现在到了建模的时候了，新建一个prt 把你第二次修改后的igs文件通过共享数据插入特征，好了，现在你就可参考线条勾勒出你的产品了……

二.根据三视图截图造型。
1.先把整个图片截成不同小图，每一个视角算一个。

2.新建一个prt，在part里面建立一些重要基准及草绘。
一般都是三视图的边框。

3. 转到造型工具→造型→跟踪草绘。
  的对话框 ，默认是这三个视图，每个视图双击后都可添加一张图片。% T6 z! R5 f* L7 }& g
  视图不够，可以返回特征建立一些基准，通过下图的 “+”就可添加跟踪草 $ J  s! u- k9 Q; r0 h! l. A5 B+ W
  放置面，我这里就只定义三个了，大家自己琢磨操作了，注意在调整图片缩放
  的时候 这里有个锁 要打开。
5.        这把这个图片都添加了以后，就可以转会实体了模式了。, R; |( D5 [7 K; n' z
接下来的操作，我就不进行了，大家自行研究。

三．根据输入点云文件造型( w. Y' k/ }! Y5 u$ p" I3 E
  1. Proe操作是新建一个prt，插入小平面特征，之后选择你的点云文件打开。+ j8 ?$ u  T8 h/ T  x; n9 [
打开后的点云文件进行包络之后就可看到小平面特征效果，之后就给转到实体里 : H; n1 o+ w" R% L
面来做造型了。
    附近里面插了一个点云资料，大家可以下载浏览。

Proe的逆向模块

1.测量数据的读取
Pro/Scantools不仅可以接收测量数据中的有序点数据，也能接收散乱点云数据。利用扫描工具环境中的独立几何可从原始数据创建期望的形状。在扫描工具环境中，输入测量数据的方法有2种：
a.新建-实体零件，点击主菜单的   插入-独立几何命令，然后再选择   几何   示例数据来自文件，指定测量数据的密度模式    高密度/低密度，确立坐标系，选中所要读取的点云数据。对弹出的”原始数据”对话框中的各项参数进行设定和选择，便完成了扫描工具环境下测量数据的读取。此时系统会自动根据测量点拟合成曲线，称该曲线为扫描曲线。

b.选择[插入]/[共享数据]/[自文件]命令，读人测量数据，再进入扫描工具环境。这里的原始数据可以是点数据也可以是曲面数据。
2.测量数据的预处理
数据处理是逆向工程的关键技术之一，由于测量误差和干扰环境因素的影响，在测量数据的过程中不可避免地出现噪声点、数据遗失或冗余数据等现象，这些都是影响后续模型重构质量的主要因素。因此，在模型重构之前要对所测得的数据进行处理，称之为数据预处理，数据预处理的内容包括测量数据的噪声点去除、数据精简和数据平滑等。数据预处理的目的是为了使数据点在满足重构精度的前提下尽量简单，这些工作都可以在Pro/Scantools模块中完成。
点击工具栏里的图标可以对已经自动拟合的扫描曲线进行修改。选中扫描曲线，弹出[修改扫描]菜单，可对扫描曲线进行相应地连接、断开、删除和重组等操作。在[修改运动]对话框中点击[接受]按钮即完成了对扫描点的修改。通过以上对数据的直接处理，即可获得令人满意的扫描曲线集。下图为处理前和处理后的扫描曲线。

3.创建型曲线
扫描曲线不能直接生成曲面，要通过复制扫描曲线的方法来获得型曲线。点击菜单栏里的几何/[曲线]命令，自示例数据：选中扫描曲线即可将其复制成型曲线。[通过点]：根据所选择的若干个扫描点创建型曲线。
[自曲线]命令项中有2种生成型曲线的方法：
(1)依据给定的点数生成型曲线;
(2)依据给定的允许公差范围生成型曲线。
无论采用什么方法，得到的型曲线都不会很理想，所以在创建完型曲线之后，需要对型曲线进行修改和调整，使生成的曲线尽量光顺。点击工具栏里的才图标，选择需要修改的型曲线在弹出的[修改曲线]菜单栏中，
Pro/Scantools提供了3种修改型曲线的方法：
(1)利用曲线的控制多边形扭曲曲线;
(2)利用曲线的型值点扭曲曲线;
(3)将曲线拟合到指定的参照点。曲线创建完成之后，可通过曲线的曲率分析来判断曲线的光顺性，并可以改变曲线与其他曲线之间连续性(连接、相切、曲率连续)。点击[分析]\[曲线分析]“曲率]命令进行曲率分析，若曲率变化较大，则需要进一步光顺调整。经过微调光顺后的样条曲线建立的3D模型比较美观，图形不会造成区域性突变。对型曲线进行反复修改和调整之后，可得到与源曲线接近的最终型曲线，为后续的曲面造型工作做好准备。
4.创建型曲面
光顺调整后的型曲线是生成曲面的主要依据。首先判断需要生成何种曲面，然后利用Pro/E系统强大的曲面造型功能来构建自由曲面。选择菜单命令[特征]\。[创建]\[曲面]\[新建]\[高级]、[边界混合]，按顺序选择截面曲线作为边界线，最后需检查曲面的光顺性及与其他曲面的连续性。当曲面曲率变化比较均匀时，即达到设计要求。若曲面质量很差，需对不合理的曲面进行修改，直至曲面让人满意为止。图5是在Pro/Scantools环境下创建的型曲线，以此为特征线并运用Pro/E的造型功能生成的曲面如图6所示。点击菜单栏[编辑]/[实体化](或加厚)命令，选择或输入相应的选项或参数，即可使曲面转化为实体如图7所示。最后在生成的3D模型实体的基础上进行倒角优化或者改进设计，直至满足设计要求。
