幕墙全套检验批资料8.doc

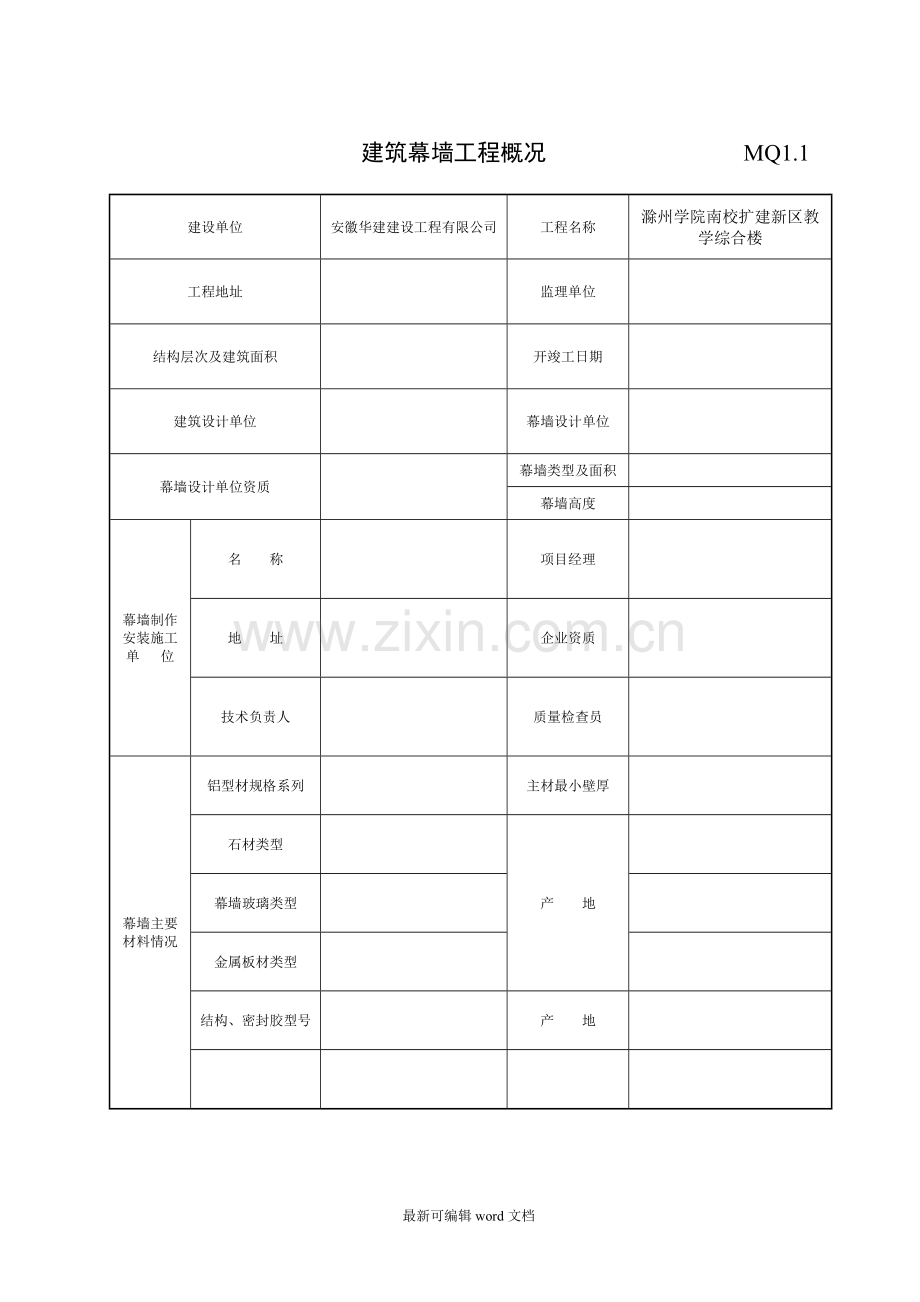

建筑幕墙工程概况 MQ1.1

建设单位
安徽华建建设工程有限公司
工程名称
滁州学院南校扩建新区教学综合楼
工程地址

监理单位

结构层次及建筑面积

开竣工日期

建筑设计单位

幕墙设计单位

幕墙设计单位资质

幕墙类型及面积

幕墙高度

幕墙制作 安装施工单 位
名 称

项目经理

地 址

企业资质

技术负责人

质量检查员

幕墙主要材料情况
铝型材规格系列

主材最小壁厚

石材类型

产 地

幕墙玻璃类型

金属板材类型

结构、密封胶型号

产 地

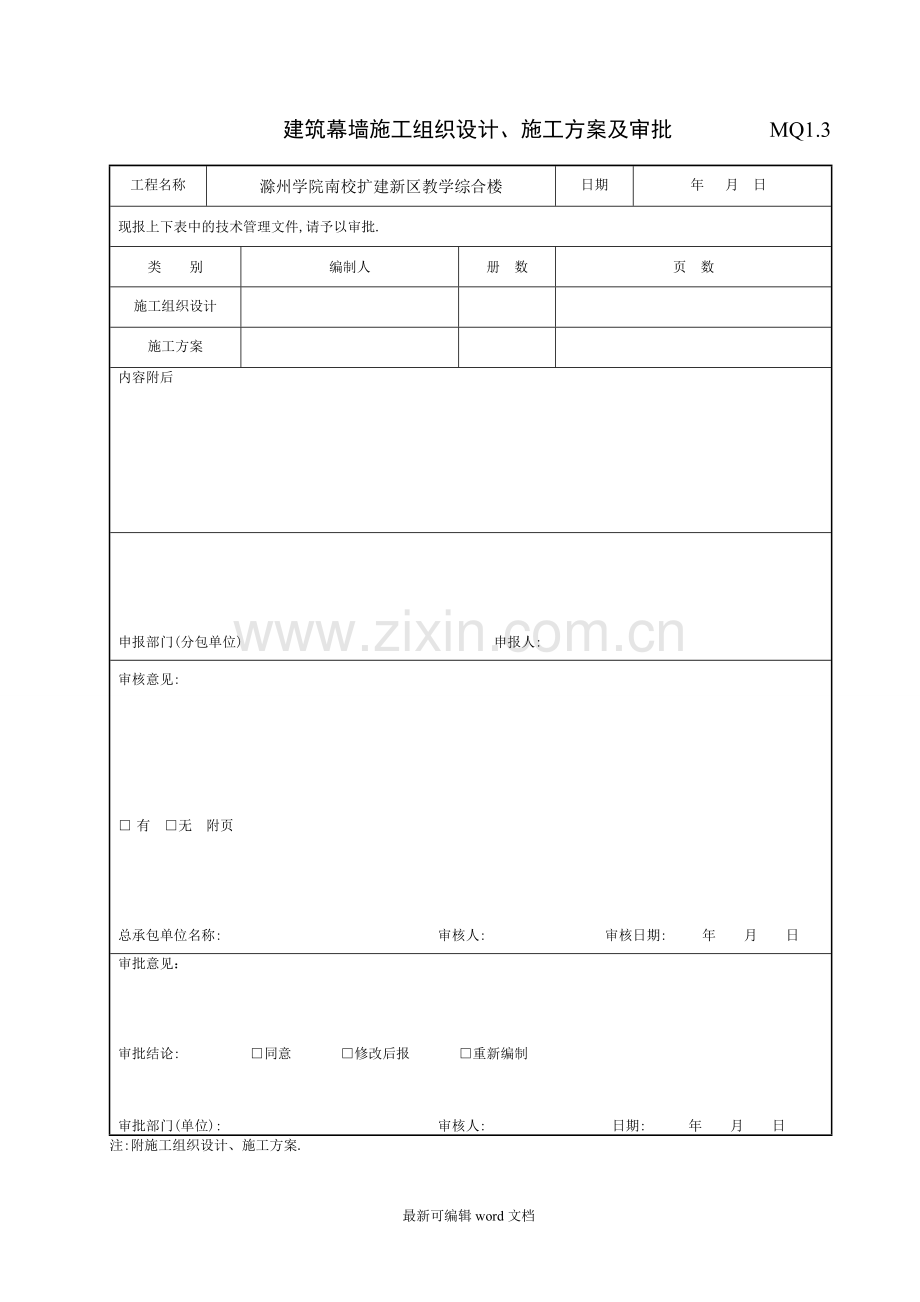

建筑幕墙施工组织设计、施工方案及审批 MQ1.3

工程名称
滁州学院南校扩建新区教学综合楼
日期
年 月 日
现报上下表中的技术管理文件,请予以审批.
类 别
编制人
册 数
页 数
施工组织设计

施工方案

内容附后

申报部门(分包单位) 申报人:
审核意见:

□ 有 □无 附页

总承包单位名称: 审核人: 审核日期: 年 月 日
审批意见：

审批结论: □同意 □修改后报 □重新编制

审批部门(单位): 审核人: 日期: 年 月 日
注:附施工组织设计、施工方案.

技术交底记录 MQ1.4
日 期:
工程名称
滁州学院南校扩建新区教学综合楼
施工单位
南京三惠钢构玻璃工程有限公司

交底提要:幕墙施工技术要点

交底内容:
1、主楼玻璃幕墙部分
关键是控制好幕墙水平分格线与石材水平分格线的偏差，防止幕墙横梁标高与石材分格标高出现较大偏差，影响建筑立面效果。
2、电梯核幕墙部分
H型钢与后预埋件的焊接质量，是关系到整个幕墙系统的安全，必须认真严格对待，做好自检。
3、玻璃幕墙部分
1）、钢结构主体由专业厂家负责，但施工时必须配合放线工作，监督其安装偏差。
2）、作好放线工作，为钢结构拉杆订料与玻璃板块定尺作好准备工作。
3）、不锈钢排水系统要做好下料工作。
4、新增大厅部分
钢结构罩柱采用柔性连接，施工时要注意其定位、放线。
5、圆弧幕墙部分
1）、因采用竖向隐框，订料时打胶面不得喷涂。
2）、圆弧半径须工地现场确定。
交底人

接受交底人

本记录一式两份，一份交接受交底人，一份存档。

设计交底（图纸会审）记录 MQ1.5
共 页 第 页
工程名称
滁州学院南校扩建新区教学综合楼
日 期

时间

地 点
现场办公室
序号
交底内容（提出的图纸问题）
图纸修订意见
1

2

3

4

5

6

建
设
单
位

（签字盖章）
设
计
单
位

（签字盖章）
监
理
单
位

（签字盖章）
施
工
单
位

（签字盖章）
设计变更、洽商记录汇总 MQ1.6
工程名称
滁州学院南校扩建新区教学综合楼
日 期
年 月 日
序号
内 容
变更洽商日期
备 注

注：设计变更洽商记录附后。

幕墙工程观感质量检查记录 MQ1.7

工程名称
滁州学院南校扩建新区教学综合楼
施工单位

序号
项 目
检查质量状况
质量评价
好
一般
差
1
幕墙玻璃表面

2
金属板表面

3
石材表面

4
外露型材表面

5
防火节点

6
变形缝

7
周边缝头

观感质量综合评价

检

查

结

论

评定意见:

施工单位项目经理:
年 月 日

验收意见:

总监理工程师:
(建设单位项目负责人):
年 月 日

幕墙工程质量控制资料和主要功能检测报告检查表 MQ1.8

工程名称
滁州学院南校扩建新区教学综合楼
施工单位

序号
资料名称
份数
核查意见
核查人
1
图纸会审、设计变更、洽商记录

2
幕墙设计的确认文件和结构计算书

3
原材料出厂合格证、进场检验报告以及进口材料的商检报告

4
施工现场试验报告及见证取样报告

5
隐蔽工程验收记录

6
幕墙的抗风压性能、空气渗透性能、雨水渗透性能及平面变形性能`检测报告

7
分项工程及检验批质量验收记录

8
工程质量事故及事故电查处理资料

9
新材料、新工艺施工记录

自查意见:

施工单位项目经理:
年 月 日

检查意见:

总监理工程师:
(建设单位项目负责人):
年 月 日

铝合金材料产品合格证书、性能检测报告汇总表 MQ2.1.1

序号
型材号
数量（m）
生产厂家
合格证书
编 号
性能检测
报告编号
进场日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表
MQ2.1.2
序号
材料产品名称
规格型号
生产厂家
数量
合格证书编号
性能检测
报告编号
使用部位
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表 MQ2.1.3

序号
板材种类
规格
（长╳宽╳厚）
数 量
生产厂家
合格证书、性能检测报告、编号
进场日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

保温、防火材料合格证书、性能检测报告汇总表 MQ2.1.4

序号
品 种
数量
生产厂家
合格证书编号
性能检测报告编号
进场日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

幕墙用硅酮胶质量证明书及性能检测报告汇总表 MQ2.1.5

序号
规格、牌号
生产厂家
数 量
合格证书
编 号
性能检测
报告编号
进场日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

幕墙预埋件（后置埋件）施工隐蔽验收记录 MQ2.3.1

项目经理
方家贵
专业工长

施工标准名称及编号
《玻璃幕墙工程技术规程》 JGJ102—2003

施工图名称及编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
隐蔽工程部位（MQ—12）
埋件锚板长度、宽度和厚度允差为±10mm、+5mm和+3mm，不允许负偏差

符合要求

埋件须镀锌或经防锈处理

符合要求

埋件位置、数量符合工程设计要求，埋件埋设标高偏差不大于10mm，位置偏差不大于20mm。且牢固可靠。

符合要求

锚栓品种、规格型号、拉拔力符合设计值要求

符合要求

自
检
结
论

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

构件连接节点隐蔽验收记录 MQ2.3.2

项目经理
方家贵
专业工长

施工标准名称及编号
《玻璃幕墙工程技术规程》 JGJ102—2003

施工图名称及编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
隐蔽工程部位（MQ—1）
铝型材、连接件、绝缘片、紧固件的规格、数量符合设计要求、连接件安装牢固。螺栓有防松脱措施，防腐层完整，不破损。

符合要求

连接件与埋件连接的构造形式与焊逢应符合设计要求。

符合要求

连接件与铝合金支柱不直接接触；支柱底部横梁及幕墙板快与主体结构间有伸缩缝且有密封材料填嵌。

符合要求

支柱上端应与主体结构固定连接，下端应为可上下活动的连接，梁柱连接应牢固，不松动。两端连接处应设弹性橡胶垫片。

符合要求

自
检
结
论

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙变形缝及墙面转角处的节点构造隐蔽验收记录 MQ2.3.3

项目经理
方家贵
专业工长

施工标准名称及编号

施工图名称及编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自
检
结
论

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙防火构造隐蔽验收记录 MQ2.3.4

项目经理
方家贵
专业工长

施工标准名称及编号
《玻璃幕墙工程技术规程》 JGJ102—2003

施工图名称及编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
隐蔽工程部位（MQ—1）
防火构造：每层楼面梁外沿应该按设计要求设置防火隔断同一块玻璃不宜跨越两个防火区域。

符合要求

防火节点：防火材料安装牢固，无遗漏与铝型材接触，防火层与幕墙和主体结构间的缝隙必须埴嵌防火密封胶。

符合要求

防火材料铺设：钢板厚度不小于1.2mm，防火材料铺设应饱满均匀，厚度不小于70mm，不得与幕墙玻璃直接接触。

符合要求

自
检
结
论

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

幕墙防雷装置隐蔽验收记录 MQ2.3.5

项目经理
方家贵
专业工长

施工标准名称及编号
《玻璃幕墙工程技术规程》 JGJ102—2003

施工图名称及编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
隐蔽工程部位（MQ—2）
所以立柱、横梁应相互连接，形成导电通路连接。

符合要求

材料的材质截面尺寸、连接长度符合设计要求，连接接触面紧密可靠，不松动。

符合要求

铝合金幕墙框架与防雷装置的连接应紧密可靠，形成导电通路。

符合要求

连接点水平间距不大于防雷引下线的间距，垂直间距不应大于均压的环间距。

符合要求

自
检
结
论

施工单位项目技术负责人：
专职质检员： 年 月 日
验
收
结
论

监理工程师：
（建设单位项目负责人）
年 月 日

玻 璃 幕墙子分部工程
质量验收记录 MQ3.0
工程名称
滁州学院南校扩建新区教学综合楼
结构类型
框 架
层数
5
总包单位
安徽华建建设工程有限公司
技术部门负责人

质量部门
负责人
方家贵
分包单位
西安天幕
分包单位负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1
明框玻璃幕墙
11
合 格

2

3

4

5

6

7

质量控制资料

安全和功能检验（检测）资料

观感质量验收

验

收

单

位
分包单位

项目经理（签字） （公章） 年 月 日
总包单位

项目经理（签字） （公章） 年 月 日
设计单位

项目负责人（签字） （公章） 年 月 日
监理（建设）单 位

总监理工程师（建设单位
项目负责人签字）： （公章） 年 月 日

玻璃幕墙分项工程质量验收记录 MQ3.1

工程名称
滁州学院南校扩建新区教学综合楼
结构类型
框 架
检验批数

施工单位
安徽华建建设工程有限公司
项目经理
方家贵
技术负责人

分包单位
西安天幕
分包单位
负责人

分包项目经理

序号
检验批部位、批段
施工单位评定结果
监理（建设）单位评定结果
1

2

3

4

5

6

7

8

9

10

11

12

13

检查
结论

项目专业技术负责人：
年 月 日

监理工程师
（建设单位项目专业技术负责人）：
年 月 日

隐框、半隐框玻璃幕墙分项工程检验批质量验收记录 MQ3.3

工程名称
滁州学院南校扩建新区教学综合楼
检验批部位

施工执行标准
名称及编号
JGJ102-2003
施工单位
安徽华建建设工程有限公司
项目经理
方家贵
专业工长
张大展
分包单位
西安天幕
分包项目经理

施工班组长

序号
GB50210-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主

控

项

目
1
玻璃幕墙工程所用的各种材料、构件和组件的质量，应符合设计要求和国家现行产品标准和工程技术规范的规定。
符合设计规范要求

2
玻璃幕墙的造型和立面分格应符合设计要求。
符合设计规范要求
3
玻璃幕墙使用的玻璃应符合规范规定。
符合设计规范要求
4
玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。
符合设计规范要求
5
各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。
符合设计规范要求
6
隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm。
符合要求
7
高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃，玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。
符合设计规范要求
8
点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm。
——
9
玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。
符合设计规范要求
10
玻璃幕墙应无渗漏。
无渗漏
11
玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。
符合设计规范要求
12
玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。
符合设计规范要求
13
玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。
符合设计规范要求

续表 MQ3.3
一

般

项

目
1
玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。
符合设计规范要求

2
项次
项目（每平方米玻璃表面）
质量要求
符合设计规范要求
1
明显划伤和长度>100mm的轻微划伤
不允许
2
长度≤100mm的轻微划伤
≤8条
3
擦伤总面积
≤500mm2
3
项次
项目（一个分格铝合金型材表面）
质量要求
符合设计规范要求
1
明显划伤和长度>100mm的轻微划伤
不允许
2
长度≤100mm的轻微划伤
≤2条
3
擦伤总面积
≤500mm2
4
单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。
符合设计规范要求
5
玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
符合设计规范要求
6
防火、保温材料填充应饱满、均匀，表面应密实、平整。
符合设计规范要求
7
玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。
符合设计规范要求
8
项次
项目（隐框、半隐框玻璃幕墙安装）
允许偏差（mm）
实测值
1
幕墙垂直度
幕墙高度≤30m
10

30m<幕墙高度≤60m
15

60m<幕墙高度≤90m
20

幕墙高度>90m
25

2
幕墙水平度
层高≤3m
3

层高>3m
5

3
幕墙表面平整度
2

4
板材表面垂直度
2

5
板材上沿水平度
2

6
相邻板材板角错位
1

7
阳角方正
2

8
接缝直线度
3

9
接缝高低差
1

10
接缝宽度
1

施工单位
检查评定结果

主控项目全部合格，一般项目符合设计和规范要求。

专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日

金属幕墙分项工程质量验收记录 MQ3.4

工程名称
滁州学院南校扩建新区教学综合楼
结构类型

检验批数

施工单位
安徽华建建设工程有限公司
项目经理
方家贵
技术负责人

分包单位
西安天幕
分包单位
负责人

分包项目经理

序号
检验批部位、批段
施工单位评定结果
监理（建设）单位评定结果
1

2

3

4

5

6

7

8

9

10

11

12

13

检查
结论

项目专业技术负责人：
年 月 日

监理工程师
（建设单位项目专业技术负责人）：
年 月 日

金属幕墙分项工程检验批质量验收记录 MQ3.5
工程名称
滁州学院南校扩建新区教学综合楼
检验批部位

施工执行标准
名称及编号
JGJ102-2003
施工单位
安徽华建建设工程有限公司
项目经理
方家贵
专业工长

分包单位
西安天幕
分包项目经理

施工班组长

序号
GB50210-2001的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主

控

项

目
1
金属幕墙工程所用的各种材料、构件和组件的质量，应符合设计要求和国家现行产品标准和工程技术规范的规定。
符合设计规范要求

2
金属幕墙的造型和立面分格应符合设计要求。
符合设计规范要求
3
金属面板的品种、规格、颜色、光泽及安装方向应符合设计要求。
符合设计规范要求
4
金属幕墙主体结构上的预埋件、后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求。
符合设计规范要求
5
金属幕墙的金属框架立柱与主体结构预埋件的连接、立柱与横梁的连接、金属面板的安装必须符合设计要求，安装必须牢固。
符合设计规范要求
6
金属幕墙的防火、保温、防潮材料的设置应符合设计要求并应密实、均匀、厚度一致。
符合设计规范要求
7
金属框架及连接件的防腐处理应符合设计要求。
符合设计规范要求
8
金属幕墙的防雷装置必须与主体结构的防雷装置可靠连接。
符合设计规范要求
9
各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。
符合设计规范要求
10
金属幕墙的板缝注胶应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。
符合设计规范要求
11
金属幕墙应无渗漏。
无渗漏
一

般

项

目
1
金属板表面应平整、洁净、色泽一致。
符合设计规范要求

2
金属幕墙的压条应平直、洁净、接口严密、安装牢固。
符合设计规范要求
3
金属幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
符合设计规范要求
4
金属幕墙的滴水线、流水坡向应正确、顺直。
符合设计规范要求
5
项次
符合设计规范要求
质量要求
符合质量要求
1
明显划伤和长度>100mm的轻微划伤
不允许
2
长度≤100mm的轻微划伤
≤8条
3
擦伤总面积
≤500mm2
6
项次
项目（金属幕墙安装）
允许偏差（mm）
实测值
1
幕墙垂直度
幕墙高度≤30m
10

30m<幕墙高度≤60m
15

60m<幕墙高度≤90m
20

幕墙高度>90m
25

2
幕墙水平度
层高≤3m
3

层高>3m
5

3
幕墙表面平整度
2

4
板材表面垂直度
3

5
板材上沿水平度
2

6
相邻板材板角错位
1

7
阳角方正
2

8
接缝直线度
3

9
接缝高低差
1

10
接缝宽度
1

施工单位
检查评定结果

专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目专业技术负责人）： 年 月 日
