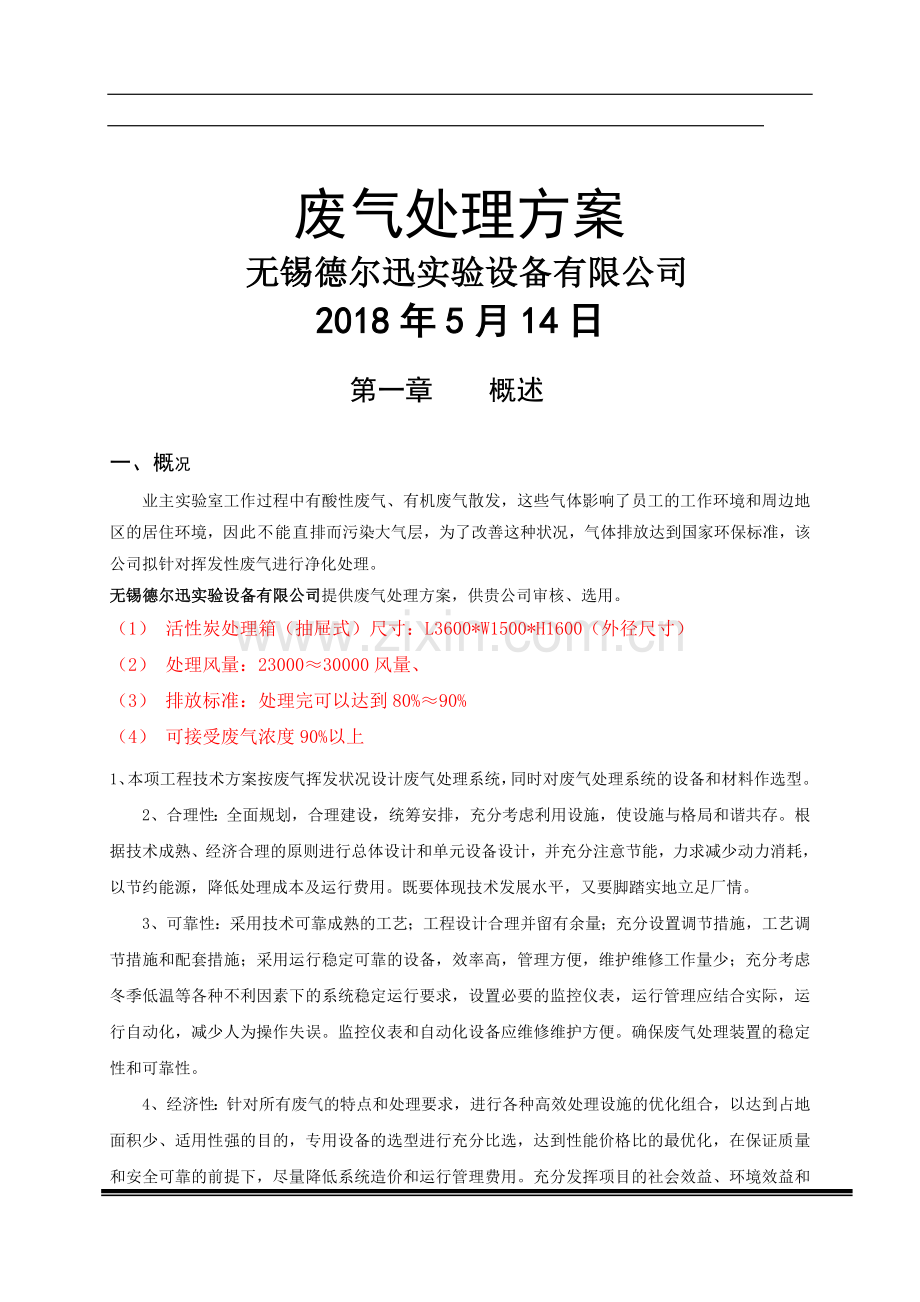

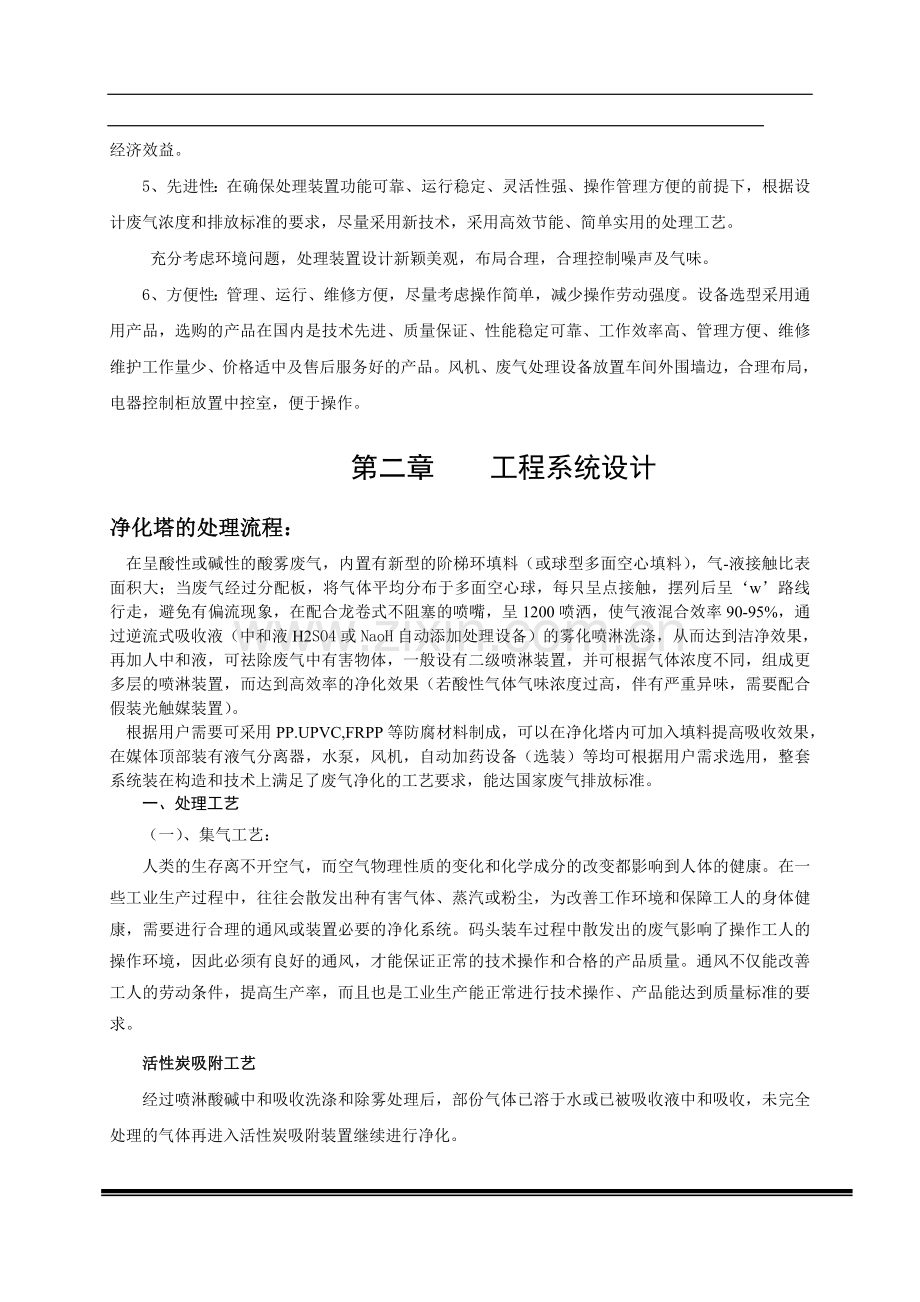

废气处理方案无锡德尔迅实验设备有限公司2018年5月14日第一章 概述一、概况业主实验室工作过程中有酸性废气、有机废气散发，这些气体影响了员工的工作环境和周边地区的居住环境，因此不能直排而污染大气层，为了改善这种状况，气体排放达到国家环保标准，该公司拟针对挥发性废气进行净化处理。无锡德尔迅实验设备有限公司提供废气处理方案，供贵公司审核、选用。（1） 活性炭处理箱（抽屉式）尺寸：L3600*W1500*H1600（外径尺寸）（2） 处理风量：2300030000风量、（3） 排放标准：处理完可以达到80%90%（4） 可接受废气浓度90%以上1、本项工程技术方案按废气挥发状况设计废气处理系统，同时对废气处理系统的设备和材料作选型。2、合理性：全面规划，合理建设，统筹安排，充分考虑利用设施，使设施与格局和谐共存。根据技术成熟、经济合理的原则进行总体设计和单元设备设计，并充分注意节能，力求减少动力消耗，以节约能源，降低处理成本及运行费用。既要体现技术发展水平，又要脚踏实地立足厂情。3、可靠性：采用技术可靠成熟的工艺；工程设计合理并留有余量；充分设置调节措施，工艺调节措施和配套措施；采用运行稳定可靠的设备，效率高，管理方便，维护维修工作量少；充分考虑冬季低温等各种不利因素下的系统稳定运行要求，设置必要的监控仪表，运行管理应结合实际，运行自动化，减少人为操作失误。监控仪表和自动化设备应维修维护方便。确保废气处理装置的稳定性和可靠性。4、经济性：针对所有废气的特点和处理要求，进行各种高效处理设施的优化组合，以达到占地面积少、适用性强的目的，专用设备的选型进行充分比选，达到性能价格比的最优化，在保证质量和安全可靠的前提下，尽量降低系统造价和运行管理费用。充分发挥项目的社会效益、环境效益和经济效益。5、先进性：在确保处理装置功能可靠、运行稳定、灵活性强、操作管理方便的前提下，根据设计废气浓度和排放标准的要求，尽量采用新技术，采用高效节能、简单实用的处理工艺。充分考虑环境问题，处理装置设计新颖美观，布局合理，合理控制噪声及气味。6、方便性：管理、运行、维修方便，尽量考虑操作简单，减少操作劳动强度。设备选型采用通用产品，选购的产品在国内是技术先进、质量保证、性能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售后服务好的产品。风机、废气处理设备放置车间外围墙边，合理布局，电器控制柜放置中控室，便于操作。 第二章 工程系统设计净化塔的处理流程： 在呈酸性或碱性的酸雾废气，内置有新型的阶梯环填料（或球型多面空心填料），气-液接触比表面积大；当废气经过分配板，将气体平均分布于多面空心球，每只呈点接触，摆列后呈w路线行走，避免有偏流现象，在配合龙卷式不阻塞的喷嘴，呈1200喷洒，使气液混合效率90-95%，通过逆流式吸收液（中和液H2SO4或NaoH自动添加处理设备）的雾化喷淋洗涤，从而达到洁净效果，再加人中和液，可祛除废气中有害物体，一般设有二级喷淋装置，并可根据气体浓度不同，组成更多层的喷淋装置，而达到高效率的净化效果（若酸性气体气味浓度过高，伴有严重异味，需要配合假装光触媒装置）。 根据用户需要可采用PP.UPVC,FRPP等防腐材料制成，可以在净化塔内可加入填料提高吸收效果，在媒体顶部装有液气分离器，水泵，风机，自动加药设备（选装）等均可根据用户需求选用，整套系统装在构造和技术上满足了废气净化的工艺要求，能达国家废气排放标准。一、处理工艺（一）、集气工艺：人类的生存离不开空气，而空气物理性质的变化和化学成分的改变都影响到人体的健康。在一些工业生产过程中，往往会散发出种有害气体、蒸汽或粉尘，为改善工作环境和保障工人的身体健康，需要进行合理的通风或装置必要的净化系统。码头装车过程中散发出的废气影响了操作工人的操作环境，因此必须有良好的通风，才能保证正常的技术操作和合格的产品质量。通风不仅能改善工人的劳动条件，提高生产率，而且也是工业生产能正常进行技术操作、产品能达到质量标准的要求。活性炭吸附工艺经过喷淋酸碱中和吸收洗涤和除雾处理后，部份气体已溶于水或已被吸收液中和吸收，未完全处理的气体再进入活性炭吸附装置继续进行净化。（1）工艺特点适用范围广，对大部分有机挥发物均具有较高的吸附效率，工艺简单，运行操作简便；一次性投资省。在采用吸附法治理净化废气时，应将废气温度控制在常温状态下，以利于吸附的有效性。（2）颗粒活性炭吸附净化装置工作原理。采用活性炭吸附法是一种利用活性炭微孔结构对溶剂分子或分子团的吸附作用而去除空气中的有机废气的气固分离方法。当废气进入吸附装置后进入吸附层，由于固体吸附载体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当吸附载体的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在吸附载体表面，此现象称为吸附。利用吸附载体固体表面的吸附能力，使废气与大表面的多孔性吸附载体相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，又根据分子热运动能量，从外界加给吸附体系热能。提高了被吸附分子或分子团的热运动能量，当分子热运动力足以克服吸附能力，有机溶剂分子便从吸附体系中“挣脱”出来，吸附介质得到再生，由于贵公司不具备再生的条件，所以本装置中设有填充式活性炭吸附器，吸附一定周期（3600h）后，采取更新再生，净化后的气体高空排放。（3）设备部件简介活性炭吸附装置NH-2Z型活性炭吸附装置的结构设计：处理功能段采用箱体结构。壳体用Q235板材焊接，这样既美观大方又可保证连接强度，上装料，下卸料，操作简便，吸附隔层采用碳钢网格板进行防腐，保证废气在箱内的停留时间，使废气与活性炭充分接触，进行吸附反应。颗粒活性炭采用煤质作为原料，通过物理和化学方法对原料进行破碎、过筛、催化剂活化、漂洗、烘干和筛选等一系列工序加工制造而成。它具有物理吸附和化学吸附的双重特性，可以有选择的吸附气相、液相中的各种物质，以达到脱色精制、消毒除臭和去污提纯等目的。活性炭吸附性质是活性炭的首要性质。活性炭具有像石墨晶粒却无规则地排列的微晶。在活化过程中微晶间产生了形状不同、大小不一的孔隙，足以吸附各类废气分子。 离心风机 风机： DHF-Z型离心通风机具有结构合理、流量大、噪声低、安装方便等优点。该风机适用于一般工厂及大型建筑物的通风换气。因管道管线长、活性炭装填量大，阻力增加，因此在选择风机风压上应超过2000Pa以上，保证废气的捕集力度。 每种风机分为右旋转或左旋转两种型式。从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示；按逆时针方向旋转，称为左旋转风机，以“左”表示。 风机的出风口角度“左”、“右”均可制成0、45、90、135、180、225，共六种角度。 风机的传动方式：C式（皮带传动）结构： 叶轮：由12片后倾机翼形不锈钢叶片焊接于弧锥型的轮盖与平板型的轮盘中间，经动静平衡校正。 机壳：采用先进的蜗线形状用不锈钢板焊接而成的蜗形体，作成二开式，沿中分水平面分开，用螺栓连接。 进风口：作为收敛式流线型的整体结构，用螺栓固定在风机侧板处。 传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。酸雾净化塔安装及使用说明1、 当用户装安装酸雾净化塔时，要高出地面150mm以上的混凝土基础上，水泵，风机应按要求另做混凝土基础。2、 在运输安装时要注意对产品的保护，不得碰损机体及部件。3、 我们在净化塔出厂时，都会根据具体情况，可用分段包装运输，由工作技术人员到现场喷淋塔废气处理装置 一、 喷淋塔部分 喷淋吸收塔主要工艺参数： 聚丙烯鲍尔环喷淋塔（1600mm*2800mm） 混合气体处理量：13000m3/h 工艺参数 名称数值备注 操作压力，kpa101.3常压操作温度，20常温流速，m/s1压降,pa650 塔径,mm1600塔高,mm4500 鲍尔环填料高度，mm150共两层液体密度,kg/m31000水溶液液气比0.72 喷头数量,只8共两层吸收率92%以上 二、注：乙方到现场安装前，甲方需把该设备所需的水电到位。 三、聚丙烯鲍尔环喷淋塔（2000mm*3000mm） 混合气体处理量：17000m3/h 工艺参数 名称数值备注 操作压力，kpa101.3常压操作温度，20常温流速，m3/h15压降,pa680 塔径,mm2000塔高,mm4500 鲍尔环填料高度，mm150共两层液体密度,kg/m31000水溶液液气比0.67 喷头数量,只10共两层吸收率93%以上 四、 喷淋吸收塔结构介绍： 设备组成：该喷淋吸收系统采用立式圆筒设计，由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。 （1）填料 填料主要作为增大液气接触面积装置，布置于吸收塔喷淋层底部，装置能极大程度提高对气体的吸收效率.另外承载环体的托盘能使主喷淋区废气分布均匀，使得废气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为PP网状多孔板，更便于气体与药液通过，其为水平搁置在托盘支撑的结构上。 （2）喷淋装置 吸收塔内部喷淋系统是由分配主管、支管和喷嘴组成的网状系统，配有一台循环泵。喷淋层上安装高压螺旋喷嘴，该喷嘴具喷洒角度大、喷雾均匀、不易堵塞等优点，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使药液在吸收塔内均匀分布，流经每个喷淋层的流量相等。 （3）除雾装置 除雾器选用高效除雾塑料网棉，用于分离处理完的净气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。废气穿过循环药液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在挡板结垢的危险，需定期进行清洗。 （4）喷淋液循环泵 吸收塔再循环泵安装在吸收塔旁的药箱内，用于吸收塔内喷淋液的再循环。采用专用立式酸碱离心泵，包括泵壳、叶轮、轴、导轴承、进口、密封盒、轴封、基础框架和电机等。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。泵头采用耐腐蚀材料。循环系统使用一段时间后，循环液废水最终排入废水处理池。 （5）喷淋吸收塔 塔体采用PP材质。在喷淋塔壳体的设计方面，考虑其工作环境相当恶劣， 长期在酸性的腐蚀下工作，并且要承受塔体自身压力及溶液压力，还要承受工作时的风压，要求既要有良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，所以喷淋塔体采用机械焊接工艺生产制作，强度高，质量可信，性能良好。4、 安装调试。5、 如果要将酸雾净化塔在室外的使用，在冬季对塔体的底部水池部位进行防冻措施。6、 本设备底部水池有液位标记，使用前务必按液门标记注入吸收液。使用过程中应该注意补充吸收液。7、 使用时应净化塔先开循环水泵2-3分钟，再开动鼓风机，停机时应先停鼓风机1-2分钟后，再停循环水泵。8、 应根据使用情况定期检查塔体底部水池内液体酸性深度及排气口气体净化程度，超过标准时，应更换底部水池中的吸收液。9、 请注意，用户服务在酸雾净化塔使用一年半至两年做一次检修，检查盘状喷淋管和填料的填塞情况，并对其进行清洗。屋顶承重方案：1、考虑到吸附塔及风机的自身重量特别重方案如下：2、在屋顶找出承重梁的位置、在它的上方做一个500*500*200的一个由混凝土浇筑的方形承重物、一个塔和一个风机要做出12个一样的建筑物，3、然后在它的上面用200的H 钢焊接而成的网状形承重面、风机处需要铺设一块8毫米的冷轧钢板、保证风机的稳定性、专业 品质 服务Professional Quality Service
