VM700G700视频测试仪使用说明.ppt

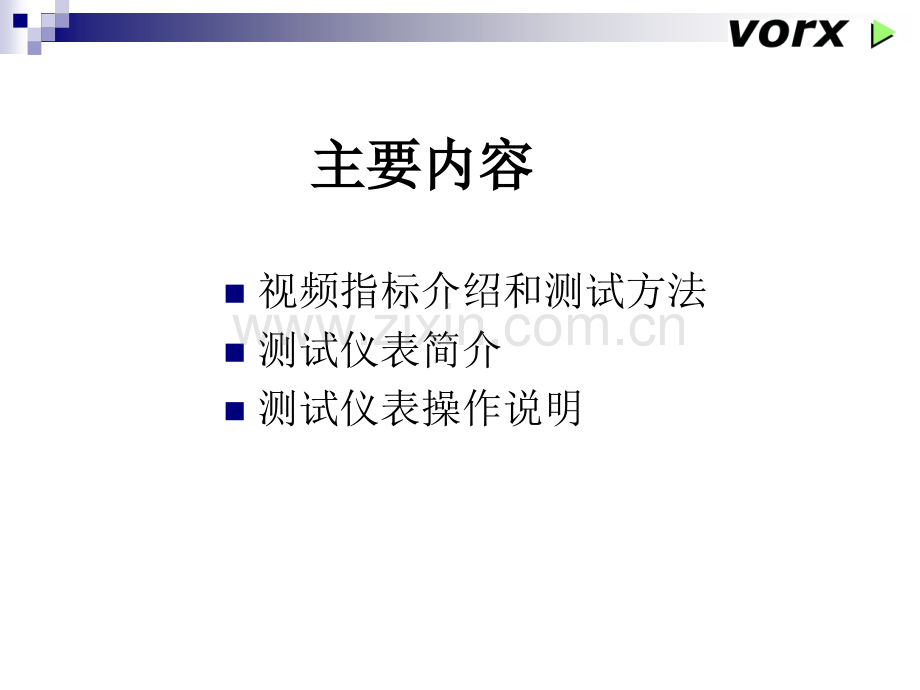

视频指标介绍&VM700T/TG700使用说明 200765（只限内部使用）主要内容主要内容n视频指标介绍和测试方法n测试仪表简介n测试仪表操作说明一一.视频指标介绍和测试方法视频指标介绍和测试方法1.1.视频信号幅度：视频信号幅度：标准的视频信号幅度为标准的视频信号幅度为1Vp-p1Vp-p，由，由2 2个测个测试指标组成：试指标组成：（1 1）白条幅度（视频电平）：）白条幅度（视频电平）：700mV700mV （2 2）同步脉冲幅度：）同步脉冲幅度：300mV300mV视频波形图视频波形图幅度对视频的影响幅度对视频的影响l同步幅度：超出指标值会引起图像扭曲，同步幅度：超出指标值会引起图像扭曲，甚至图像显示不稳定无法观看。甚至图像显示不稳定无法观看。l白条幅度：超出指标值会造成图像过亮或白条幅度：超出指标值会造成图像过亮或过暗。过暗。2.2.亮度非线性：亮度非线性：从消隐电平（黑电平）到白电平之间变化的线性度。5级幅度的阶梯信号（每级140mV）通过被测通道后，计算相应各阶梯幅度值之间的最大差值。亮度非线性计算亮度非线性计算亮度非线性对视频的影响亮度非线性对视频的影响l图象失去灰度，层次减少。图象失去灰度，层次减少。l分辨率降低，产生色饱和度失真（由于色分辨率降低，产生色饱和度失真（由于色度信号是叠加在亮度信号上）度信号是叠加在亮度信号上）。3.K3.K系数：系数：把各种波形失真按人眼视觉特性给予不同评价的基础上来度量图象损伤，这里的失真是短时间波形失真。一般用“2T正弦平方波失真”(K-2T)作为测试指标。2T2T脉冲脉冲K-2T计算K K系数对视频的影响系数对视频的影响l导致图象出现多重轮廓，造成重影，使清晰度下降。4.4.微分增益（微分增益（DGDG）：）：由图象亮度信号幅度变化引起的色度信号幅度失真。5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度幅度值之间的最大差值。调制的五阶梯调制的五阶梯微分增益（微分增益（DGDG）计算）计算微分增益（微分增益（DGDG）对视频的影响）对视频的影响l不同亮度背景下的色饱和度失真，影响彩色效果。例如：穿鲜红衣服从暗处走向亮处，鲜红衣服会变浓或变淡。5.5.微分相位（微分相位（DPDP）：）：由图像亮度信号幅度变化引起的色度信号相位失真。5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度副载波的相位角和消隐电平上副载波信号的相位角之差，超前为正。DPDP测试信号测试信号n测试信号同DG微分相位（微分相位（DPDP）对视频的影响）对视频的影响l在不同亮度背景下，色调产生失真，影响彩色效果。例如：鲜红衣服从暗处走到明处，鲜红衣服就偏黄或偏紫。6.6.色度色度/亮度增益差亮度增益差：把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出端信号中亮度分量和色度分量幅度比的改变称色度/亮度增益差。20T脉冲色度色度/亮度增益差计算亮度增益差计算色度色度/亮度增益差对视频的影响亮度增益差对视频的影响l色度/亮度增益差影响图像的饱和度失真。例如：增益差为负：图象色彩变淡、暗淡、人物神色不佳；增益差为正：颜色过浓、轮廓不分明，类似儿童填色画，缺乏真实感。7.7.色度色度/亮度时延差亮度时延差：把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出在亮度分量与色度分量的调制色络波形的相应部分在时间关系上出现的差值。规定:色度分量时延大于亮度分量时延为正 色度色度/亮度时延差测试信号亮度时延差测试信号n测试信号同色度测试信号同色度/亮度增益差亮度增益差色度色度/亮度时延差计算亮度时延差计算色度色度/亮度时延差亮度时延差对视频的影响l彩色套色不准，在水平方向出现彩色镶边，人眼比较敏感。8.8.幅频特性幅频特性：从场频（低频）至系统标称截止频率（高频）的频带范围内，通道输入与输出之间相对于基准点频率的增益变化，以dB为单位。测试信号是多波群信号（MultiBurst）。它由多波群旗信号（MultiBurst Flag）和6组测试正弦波组成，频率分别为：0.5，1，2，4，4.8，5.8MHz。MultiBurst MultiBurst 测试信号测试信号n用SinX/X信号精确测量幅频特性SinX/X 信号在频域上具有频谱连续，强度相等的特点，它可以连续地测量通道的幅频特性，而MuiltBurst信号只能测量6个频点。THANK YOUSUCCESS2024/5/8 周三31可编辑幅频特性对视频的影响幅频特性对视频的影响l影响图像清晰度：如果高频部分衰减大，图像细节变淡、边缘轮廓不清。9.9.随机信噪比随机信噪比 ：随机信噪比是测量有用信号与杂波（噪声）的比值，以dB为单位。这里的杂波是指除有用信号以外任何无用信号和各种电磁骚动的总称。由于高频的杂波干扰在图象上表现的是细小的微粒，人眼不易察觉。因此加上一加权网络，使干扰的情况符合人眼观看的实际状况（这就是随机信噪比的加权）。一般用0%、50%、100%上测量噪声电平，取最大值作为指标。5050平场信号平场信号随机信噪比对视频的影响随机信噪比对视频的影响l图像上有雪花，横纹，斜纹等，影响图像的正常观看。二二.测试仪表简介测试仪表简介1.1.TG700TG700视频信号发生器视频信号发生器 n支持4个模块插槽；nAVG7模块支持：PAL，NTSC，YPbPr等格式的视频信号；n6个模拟复合视频或分量视频输出；n字符图形叠加；n以太网遥控；TG700TG700指标参数指标参数n亮度线性度：亮度线性度：0.5%0.5%n亮度幅度：亮度幅度：1 1（测量点（测量点700mV700mV）n色度色度/亮度增益差：亮度增益差：1%1%n色度色度/亮度时延差：亮度时延差：2.5ns2.5nsn频率响应：频率响应：0.5%0.5%（8MHz8MHz）n微分增益：微分增益：0.5%0.5%n微分相位：微分相位：0.50.5n输出信号时间调整精度：输出信号时间调整精度：0.1ns0.1ns 2.VM700T2.VM700T视频分析仪视频分析仪n集成了波形显示器、矢量示波器、图像显示器、手动测量和自动测量系统；n提供以基准值为参考的多种测量、K因子、微分增益和微分相位、色度/亮度增益差和时延、噪声频谱、SinX/X信号的群时延等；n高测量精度和测量速度；n易用的界面控制；n3通道输入口（A,B,C）VM700TVM700T测量精度测量精度项项 目目绝对精度绝对精度相对精度相对精度电平测量0.5%0.2%亮度非线性0.4%0.2%K系数（2T脉冲）0.3%-微分增益0.3%0.03%微分相位0.30.03色度亮度增益差1%0.1%色度亮度延时差5ns1ns幅频特性0.1dB0.03dB随机信噪比0.4dB(-20-60dB)/1dB(-60-70dB)-随机信噪比(加权)1dB(-20-60dB)/2dB(-60-70dB)-三三.测试仪表操作说明测试仪表操作说明1.TG700操作说明:TG700前面板（按键部分）按键功能：nMODULE键：用来选择信号输出模块。例如：AVG7。nFORMAT键：用来选择视频格式。例如：PAL-1，PAL-2，625 GBR，625 YPbPr，NTSC等。n方向键：用来菜单中的项目选择。nENTER键：用来确认当前的选择项。nCANCEL键：用来取消当前的选择项。信号选择键功能:TG700后面板（信号输出部分）nAVG7模块有6个输出口，分为CH1,CH2,CH3三组。n每组里的2个输出口信号相同。nCH1，CH2，CH3可以输出模拟分量信号或者相同的复合视频信号。1.VM700T操作说明n 键：显示视频波形；n 键：显示视频矢量波形；n 键：显示视频图象；n 键：输入通道选择；n 键：测量视频指标；n 键：自动测量视频指标；n 键：冻结屏幕；n 键：测量值取平均；（接上页）n 键：显示菜单；n 键：显示帮助信息；n 键：系统配置；n 键：屏幕硬拷贝打印；n 键：屏幕亮度调节；n 键：选择视频行序数；n 键：移动波形/拉伸波形；n 键：左右移动或横向拉伸波形；n 键：上下移动或纵向拉伸波形；n 键：标尺亮度调节；注意：移动波形、拉伸波形、行选择和亮度调节等操作都需要通过旋转旋钮来完成。VM700T后面板（信号输入部分）nCHAN A，B，C是三组输入通道；n每组通道2个接口，1个接信号电缆，另外1个接75欧姆负载；nEXT SYNC是外同步输入指标测试操作步骤表：测试项目测试项目TG700TG700操作步骤操作步骤VM700TVM700T操作步骤操作步骤视频电平PAL-1：OTHER-CCIR17Measure-Bar LineTime-Bar Level(需设置：Select Line-Line=17）同步脉冲幅度PAL-1：OTHER-CCIR17Measure-Bar LineTime-Sync Level(需设置：Select Line-Line=17）亮度非线性PAL-1：OTHER-CCIR17Measure-Luminance Nonlinearity-pk-pk(需设置：Select Line-Line=17）K系数（2T脉冲）PAL-1：OTHER-CCIR17Measure-K_Factor-K-2T(需设置：Select Line-Line=17）微分增益PAL-1：OTHER-CCIR330Measure-DGDP-Differential Gain(%)pk-pk(需设置：Select Line-Line=330）微分相位PAL-1：OTHER-CCIR330Measure-DGDP-Differential Phase(deg)pk-pk(需设置：Select Line-Line=330）色度亮度增益差PAL-1：OTHER-CCIR17Measure-ChromLum GainDelay-Chroma Gain(需设置：Select Line-Line=17）色度亮度延时差PAL-1：OTHER-CCIR17Measure-ChromLum GainDelay-Chroma Delay(需设置：Select Line-Line=17）幅频特性PAL-1：Pulse BAR-SinX/XMeasure-GroupDelay SinX/X-用Cursor选曲线上绝对值最大值 (需设置：Select Line-Line=153）随机信噪比(加权)PAL-1：MultiBurst-60%MultiBurstMeasure-Noise Spectrum-Noise Level=(需设置：Select Line-Line=22；Menu-Filters Selection-高亮显示Low Pass 5.0MHz和Unified Weighting)视频指标标准：项项 目目单单 位位交通部闭路电视监视系统交通部闭路电视监视系统行业标准行业标准广播电视短程光缆传输广播电视短程光缆传输国家标准（甲级）国家标准（甲级）视频电平mV7003070016同步脉冲幅度mV300203007亮度非线性%52K系数（2T脉冲）%71.5微分增益%101微分相位()101色度亮度增益差%52色度亮度延时差ns10020幅频特性dB2(5.8MHz带宽内)0.4(5.8MHz带宽内)随机信噪比(加权)dB5665操作举例：（1）TG700上电（插入220V电源线）；（2）TG700上电自检后，显示 ；（3）按 键，显示 ；（4）按 键，显示 ；（5）重复按 键，直到显示 ；（6）按 键，显示 ；（7）现在可以根据要测试的视频指标来选择相应的测试信号；（8）例如：测试“视频电平视频电平”和“同步脉冲幅度同步脉冲幅度”，重复按 键，显示 ；（9）用同轴电缆连接TG700视频输出至被测设备输入；操作举例（续）：（10）用同轴电缆连接被测设备的输出至VM700T视频输入口，并接上75欧负载；（11）VM700T上电；（12）VM700T上电自检后，按“A”或“B”或“C”键选择对应的输入通道；（13）按 键，显示：（14）用触摸屏选择 ；操作举例（续）：（15）按 键，转动“旋钮”选择17行（屏幕上显示Line=17）；（16）按 键，可以取测试平均值，稳定读数；（17）按 键，可以冻结测试，显示最后的测试值；操作举例（续）：（18）显示：（19）读出 Bar Level=“”值（视频电平）和 Sync Level=“”值（同步脉冲幅度）。各测试指标值显示页面：各测试指标值显示页面:（续）各测试指标值显示页面:（续）各测试指标值显示页面:（续）各测试指标值显示页面:（续）各测试指标值显示页面:（续）各测试指标值显示页面:（续）Thank you!Thank you!THANK YOUSUCCESS2024/5/8 周三62可编辑
