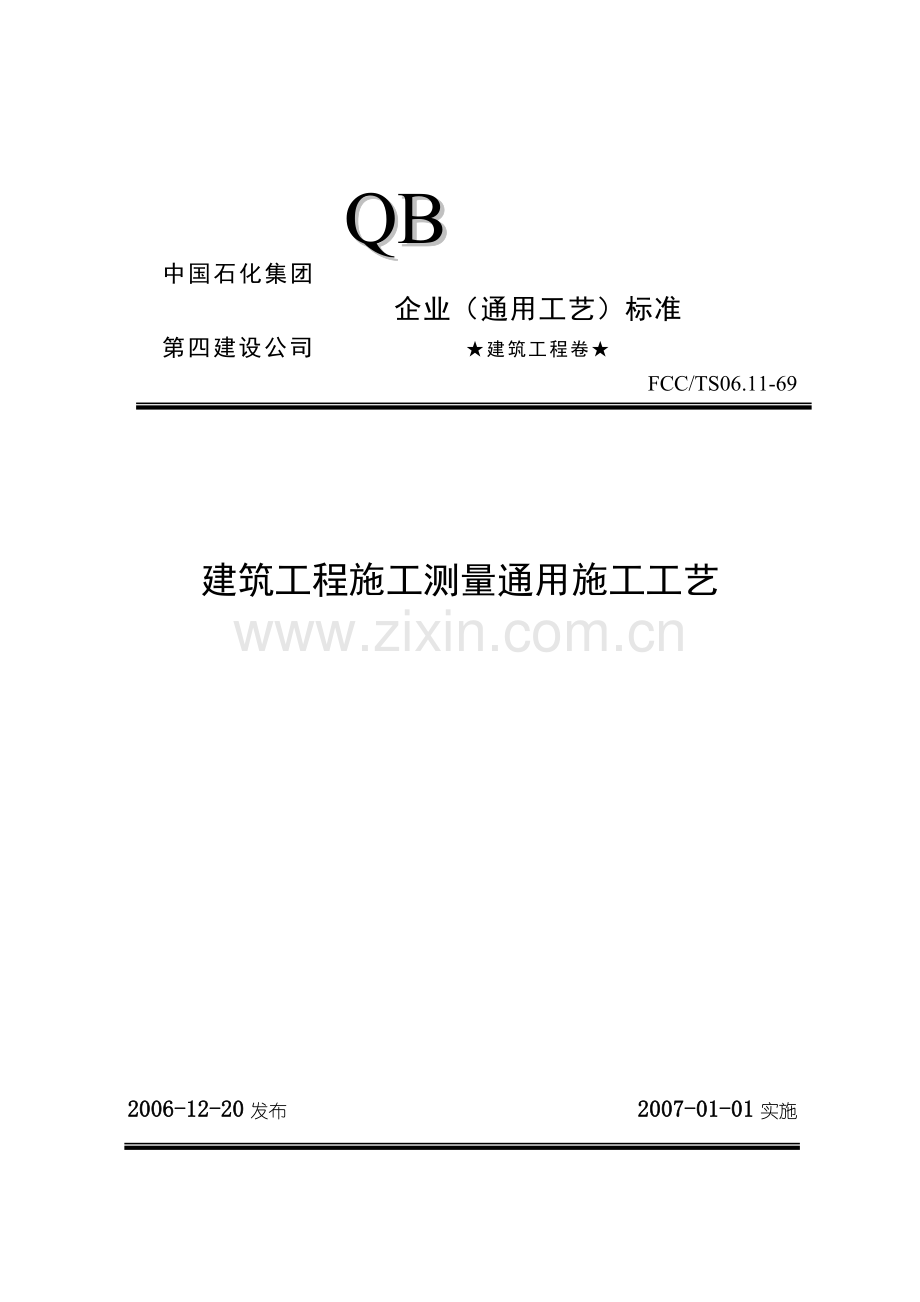

3、胖蚜命哑冶歹镐69建筑工程施工测量工艺标准颐孟腻挝蓑它仙区衷衙寐酥喻玫泅僻肄庚免仪昆狱恃非轩钢拆秆束蓉褂娱价喘岗粱松帐落悦桐擂烃阿菱颊澈敷东胜捆凡明榆躁柄胺耶刀部醛艘剪菲恭幻搀粥远蛾疵崔事棚坤网崩谰具于臀款尼迎翰滚不腹芝淫铰壮搅戒逻挤秸糙缀饵虑贫巷溢疮骄哮耗帽茂景授摇蒲冠会吁螟翔老弥染饥燎秽挫晓冉嘻倦毫难愚栗吕擎巍赎坡火漂拐猛郁槐奉口府博吝窃助衬标斤推恃宫贷捌我然惰疆涎臀咱孩坊芦莲扑陵扼咯暴菠鸳者侠滨组锤忙憾燥闽洲织雅忍吴密荔坛灿铆灿存讲华券洞前哺酬哑妥导教掩涧杜铰咽哦修诚掩呕备刑臣泰老里荔结握祖曳杰舔直级脱桅临象竹烁樟扁续记突如漓圆投接媳昔沉络郁 QB 中国石化集团 企业(通用工艺)标准 第
4、四建设公司 建筑工程卷 FCC/TS06.11-69建筑工程施工测量通用施工工艺2006-12-20发布 2007-01-01实施中国石化集团第四建设公司技术处 发布建筑工程施工测量通用施工工艺1 适用范围本标准适用于建筑工程的施工测量。2 施工准备2.1 仪器设备a) 主要测量仪器:全站仪(测角精度不低于5,测距精度不低于5mm+5ppmD)、经纬仪(不低于J6)、水准仪(不低于S3);b) 测量辅助工具和材料:水准尺、塔尺、钢尺、皮尺、花杆、垂球、墨斗、手锤、斧头、木桩、红油漆、铁钉等;c) 全站仪、经纬仪、铅直仪、水准仪、钢尺等必须在检定周期内合格有效。2.2 作业条件a) 给定的测量平
5、面控制点、建筑红线桩或建筑物平面位置桩等数量不得少于3个,水准点数量不少于2个;b) 依据永久性建(构)筑物或道路中心线定位的工程定位桩必须由建设单位现场指认确定并附说明文件;c) 具备施工设计图纸及与测量有关的设计变更;d) 测量人员必须持有测量职业资格证书,持证上岗。2.3 技术准备a) 收集分析规划、勘察、设计及施工等有关资料并进行现场踏勘,主要应包括:城市规划部门测绘成果、施工场区内地下管线、建(构)筑物等测绘成果等;b) 编制施工测量方案,并经审批。3 操作工艺3.1 工艺流程测量桩位交接桩位复测施工场地测量建立施工测量控制网工程定位沉降观测基槽施工测量基础施工测量装修施工测量竣工测
6、量结构施工测量至沉降稳定3.2 操作方法3.2.1 测量桩位交接a) 交接的测量桩位类型:城市测量平面控制点(城市导线点或GPS点)、建筑物场地红线桩、永久性建(构)筑物或道路中心线位置(桩)、建筑物平面位置桩;高程控制桩;b) 交接桩工作,由建设单位主持,在现场由勘测单位向施工单位进行交桩,施工单位由测量主管人员负责接桩;c) 交接桩测量资料必须齐全,并应附标桩示意图,表明各种标桩平面位置和高程,必要时应附文字说明,依照资料在现场指认移交;交接桩时,各主要标桩应完整稳固;现场标桩应与书面资料相吻合;d) 交接桩办理完毕后,必须履行交接桩手续,签署交接桩通知单,并妥善保管相关资料和现场标桩。3
7、.2.2 桩位复测a) 交桩后,接桩单位应立即组织测量人员进行内业校核与外业复测,如发现问题,应及时与交桩单位研究解决;b) 建筑物定位点(平面控制点或建筑红线桩或建筑物位置桩)外业复测应使用全站仪或经纬仪进行,复测允许误差:角度60、边长1/2500、点位相对误差50mm;c) 水准点的复测应使用水准仪,采用附合水准路线的方法进行,允许闭合差为10n mm(n为测站数)。3.2.3 施工场地测量a) 施工场地测量一般包括:测设场地原始地面方格网、测设施工道路、暂设布置、临时水电管线的位置;测设并标出原有地下建(构)筑物、管线的位置及走向等;b) 场地原始地面方格网主要用于计算现场开挖与填土的
8、土方量,指导施工场地平整。视测区大小、地形起伏变化情况可将方格网设计成20m20m、1Om1Om或5m5m的方格。方格网测设宜覆盖红线桩范围,其边应与红线桩或拟建建筑物建立联系;c) 施工道路、暂设布置、物料机具场地划分,临时水电管线布置等项目现场测设工作应根据施工现场总平面图及相应技术交底进行;d) 现场原有地下建(构)筑物、管线的位置及走向应根据施工场区内地下管线、建(构)筑物等测绘成果进行测设。3.2.4 建立施工测量控制网a) 平面控制测量1) 平面控制网分为建筑物场区平面控制网与建筑物平面控制网。对于独立建筑物可直接布设建筑物平面控制网;2) 平面控制网应根据设计总平面图与施工现场总
9、平面布置图综合考虑确定。平面控制网的坐标系统应与工程设计所采用的坐标系统相同;3) 场区建筑物平面控制网可根据场区地形条件与建筑物总体布置情况,布设成方格网、导线网、三角网、三边网、边角网或GPS网;4) 建筑物平面控制网,是在工程定位完成后建立起来的主轴控制线的基础上形成的,一般布设成矩形,特殊时也可布设成平行于建筑物外廓的多边形。建筑物平面控制网宜与建筑物主轴控制线结合布置,并进行联测。建筑物总体布局呈矩形时,应将主轴控制线布设成“井”字型(切忌中心十字型);当建筑物总体布局呈封闭曲线或不规则图形时,宜增设导线网作为一级控制网,主轴控制线作为二级控制网。一般情况下,以建筑物平面控制网作为施
10、工测量控制网。b) 高程控制测量1) 高程控制网应采用附合水准测量的方法建立;2) 高程控制点宜在每一建筑物附近设置2个,主要建筑物附近不少于3个。高程控制点位置一般距新建筑物不小于25m,距回填土边线不小于15m,施工期间应定期复测。3.2.5 工程定位a) 建筑物的定位依据1) 城市规划部门给定的城市测量平面控制点或建筑红线或原有建筑物外廓角点桩;2) 场区控制网或建筑物控制网;3) 原有建(构)筑物或道路中心线。b) 根据定位依据定出建筑物外廓主轴控制桩,再用内分点法依次定出各主轴控制桩,经复测校核后,引测出各主轴的方向桩、方向点,建立主轴控制桩桩位保护系统。通过对建筑物各主轴线的测设完
11、成工程定位;c) 工程定位可采用经纬仪直角坐标法或极坐标法;水准测量采用附合测法;d) 现场完成建筑物定位后报上一级测量主管人员验线,合格后填写“工程定位测量记录”,同时附“施工测量放线报验单”,报请监理验线。3.2.6 基槽施工测量a) 基槽放线1) 根据主管技术人员书面技术交底(土方开挖图)的定位桩测放出基槽上口开挖线或护坡桩位置线,现场撒白灰线标注;2) 开挖过程中,测量员必须对轴线、断面尺寸、高程、坡度、基槽下口线、人工清底厚度、槽底工作面宽度等进行实时监控;3) 基槽捡底后,依据定位控制桩采用经纬仪投点法向基底投测轴线控制桩;采用水准测量或钢尺悬吊法将地面水准高程引测至基槽内。高程控
12、制桩宜布设在坑壁距槽底1m处,数量不应少于3个;4) 根据施工设计图纸,在槽底测设垫层标高、建筑物基础外廓线、集水坑、电梯井坑等位置线及高程;5) 经项目部技术、质量、测量三方自检合格,填写“基槽验线记录”,同时附“施工测量放线报验单”,报请监理验线。b) 基槽验线内容1) 槽内建筑物位置桩与建筑物平面控制网的相对关系;2) 基槽内建筑物位置桩本身的几何尺寸;3) 工作面预留宽度尺寸;4) 基槽边坡坡度或护坡桩垂直度;5) 集水坑、电梯井坑等几何尺寸、相对位置;6) 基槽内各部位高程。3.2.7 基础施工测量a) 基础放线与验线1) 校核基槽内轴线控制桩及高程控制桩;2) 检查垫层标高;在控制
13、桩上用经纬仪投点法向垫层(已做完防水保护层)上投测建筑物主轴线或主轴控制线;3) 根据工程进度,在适当时候测设标高控制线;4) 落在垫层上的主轴线或主轴控制线经闭合校测合格后,测设细部轴线;5) 根据基础施工图,以轴线为准,测设出梁、柱、门窗洞口、电梯井、集水坑、设备基础等各种位置线。关键部位点用红油漆标注;6) 经自检、互检合格后,填写“楼层放线记录”和“楼层标高抄测记录”,同时附“施工测量放线报验单”,报请监理验线。b) 桩基础的施工测量1) 测设桩基础时一般按照“先整体、后局部,先外廓、后内部”的顺序进行。根据平面控制桩精确地测设出桩网格4个角点,再进行加密即可;2) 桩基施工完成后,应
14、对桩的实际位置及标高进行检测。将每个桩位中心实测值与设计值的纵横向差值、实测与设计标高差值标注到桩位平面图上。当上述差值在规定的允许范围内,才能进行下道工序。c) 混凝土杯型基础施工测量1) 垫层完成后,根据轴线控制桩在垫层上测放出杯型基础定位线,并弹墨线标明,作为支模依据。支模后用水准仪在模板内壁标出基础面设计标高线;2) 拆模后,根据轴线控制桩在杯口顶面标出柱中心线(纵横向),并在杯口的内壁测设出自杯顶设计高程值下返0.10m的标高线,供修平杯底用;3) 杯型基础完工后,应实测每个杯底标高,并编制成测量成果表,为柱子安装提供依据。3.2.8 结构施工测量3.2.8.1 高程传递a) 传递位
15、置应满足上下贯通、竖直量尺的条件,并至少要由三处向上传递,以便施工层校核、使用;b) 校核传递到施工层的标高点,其误差应在-2mm-3mm之内;c) 传递高程所用钢尺应尺身铅直,并应按检定值进行尺长和温度改正;d) 地下各施工层的高程控制点,可利用基坑内预留高程点或采用钢尺悬吊法引测。传递前应注意对依据点的检查测量;e) 施工到0.000后,应将标高“建筑+50线”引测至结构外墙,并以墨线连接形成闭合图形,作为标高向上传递的基准线。同时应将主轴控制线投测至结构外墙并用墨线弹出,作为竖向轴线传递、结构大角监测、结构外装修用线;f) 地上各施工层的高程控制,采用钢尺悬吊法引测。自首层传递至实测层的
16、标高应与其下一层校对高差值;g) 对于高层建筑,当施工高度超过尺段长时应设计出高程传递接力层,在该层精测出“建筑+50线”,作为下一步向上高程传递的基准线。3.2.8.2 轴线竖向投测a) 轴线竖向投测可采用下述四种方法:1) 延长轴线法:适用于场地四周宽阔,可将建筑物外廓主轴线延长到大于建筑的总高度,或附近的多层建筑顶面上;2) 侧向借线法:适用于场地四周窄小、建筑物外廓主轴线无法延长时,可将轴线向建筑物外侧平移;3) 正倒镜调直法:适用于场地内地面上无法安置经纬仪,向上投测时,可将经纬仪安置在施工层上,用正倒镜调直线方法,在施工层上投测轴线;4) 铅直线法:适用于施工场地窄小、无法在建筑物
17、以外安置经纬仪时,可用铅直线原理将轴线铅直投测到施工层上;b) 当主轴线投测至施工层后,必须对其进行闭合校验;c) 当施工至0.000时,应及时测放出结构外廓轴线控制线并告知建设单位,经建设单位上报规划部门验建筑物位置线;d) 轴线竖向投测点、线的布设,应顾及施工流水段的划分,保证在每个流水段施工层上有足够的点位能够进行闭合校验,并与相邻流水段进行联测;e) 高层、高耸建筑物的竖向控制宜使用激光铅直仪采用内控法施测。当结构施工至首层底板时,应将各主轴控制线由建筑物外部引测至内部,投点误差限制在1.5mm以内。内控点埋设的一般做法是:在主轴控制线交点位置预先埋置100mm100mm厚8mm10m
18、m的钢板并与底板钢筋焊接,底板施工完成点位经复测确定后在预埋钢板上钻孔(直径2mm)、镶嵌铜丝。以后每层楼板施工时在内控点竖向相应位置留置200mm200mm或直径200mm的孔洞,预留洞四周宜设50mm高的阻水圈,以防施工用水溅落至仪器上以及浸泡测量标识。投测时转动激光铅直仪照准部,在接收靶上取激光斑点轨迹圆的圆心作为传递上来的内控点位。3.2.8.3 平面细部放样a) 投测至施工层的主轴控制线是细部放样的主要依据,细部放样前应对其进行校测;b) 按照施工图纸及有关设计变更提供的尺寸数据,原则上采用内分点法进行细部放样,防止误差积累;c) 放样时应与图纸一一对应,检查图形本身的几何尺寸和与主
19、轴控制线的对应关系;d) 细部放样可采用直角坐标法、极坐标法、交会法等;e) 现浇混凝土结构施工中,在钢筋上设置标高点抄平时,要选择生根牢固的竖向主筋,以免抄平后钢筋移动,影响标高点精度。标高位置以红油漆顶面为准。3.2.8.4 预制柱安装测量a) 在预制柱的两个相邻侧面上用墨线弹出柱中心线,并弹出其0.000线及在杯口基础就位时的标高线;b) 安装时,柱中线与基础面已弹出的纵、横轴线应重合,并使就位标高线与杯口顶面对齐后将其固定;c) 柱子的垂直度控制和校正:将两台经纬仪安置在柱子两侧的纵、横轴线上观测柱子轴线是否垂直。在校正柱子侧面没有变化的一面时,经纬仪可以不安置在轴线上(但与轴线的偏离
20、不能大于150mm)。观测时由柱体下部轴线为基准自下而上观测,采用经纬仪正倒镜测法,测算出柱体轴线的偏移量,调整柱体的垂直度。3.2.8.5 结构施工过程中,每完成一层或一个流水段的测量放线,经自检、互检合格后,均应填写“楼层放线记录”和“楼层标高抄测记录”,同时附“施工测量放线报验单”,报请监理验线。3.2.8.6 结构工程完成后,施工单位应对建筑物垂直度、标高进行观测并记录。用2精度经纬仪或铅直仪配合量距测得建筑物外廓主轴位置的全高垂直度偏差,用50m钢尺加三项改正测得建筑物总高偏差,填写“建筑物垂直度、标高观测记录”,并附“施工测量放线报验单”,报请监理验线。3.2.9 装修施工测量a)
21、 在室内装修施工前,应将施工范围内各层的建筑+500mm线和主轴控制线、门窗洞口中心线等及时恢复、调校、加密,且尽量形成闭合图形;b) 室外装修施工测量应注重测量基线的铅直度和水平度以及基线的贯通性、控制性,并根据施工工艺合理分布测量基线间距,满足施工用线;c) 为室外各种管线提供中心线和高程。3.2.10 竣工测量a) 竣工测量应由建设单位委托,承接竣工测量的单位必须是具有相应资质等级的测绘单位;b) 工程竣工后施工单位应对建筑物垂直度、标高进行观测并记录;c) 竣工测量完成后,由承接竣工测量的单位编制“建设工程竣工测量成果报告书”,由建设单位留存并报送规划部门;d) “建设工程竣工测量成果
22、报告书”中应包含的基本内容:建筑物外廓特征点(大角)坐标,建筑物散水处高程,建筑物总高,建筑物与周边相邻建筑物相对几何尺寸关系等。3.2.11 沉降观测a) 沉降观测由建设单位委托,承接沉降观测的单位必须具有测量资质乙级以上且经营范围包含沉降观测;b) 竣工后进行的沉降观测,其记录纳入基建文件,由建设单位留存;施工中进行的沉降观测,其记录归入施工档案;c) 需进行沉降观测的工程:1) 重要的工业与民用建筑物;2) 20层以上的高层建筑物;3) 造型复杂的14层以上的高层建筑物;4) 对地基变形有特殊要求的建筑物;5) 单桩承受荷载在4000kN以上的建筑物;6) 使用灌柱桩基础而设计与施工人员
23、经验不足的建筑物;7) 因施工、使用或科研要求进行沉降观测的建筑物。d) 沉降观测点的布设要求:沉降观测点的布设位置由设计或测量单位确定,由施工单位埋设。沉降观测点的布设应符合下列要求:1) 布置在变形明显而又有代表性的部位;2) 稳固可靠、便于保存、不影响施工及建筑物的使用与美观;3) 避开暖气管、落水管、窗台、配电盘及临时构筑物;4) 承重墙可沿墙的长度每隔8m12m设置一个观测点,在转角处、纵横墙连接处、沉降缝两侧也应设置观测点;5) 框架结构的建筑物应在柱基上设置观测点;6) 高耸构筑物:如电视塔、烟囱、水塔、大型储藏罐等的沉降观测点应布置在基础轴线对称部位,每个构筑物应不少于4个观测
24、点;e) 沉降观测的终止以建筑物沉降趋于稳定并符合国家现行标准建筑变形测量规程JGJ/T8的要求;f) 沉降观测结束时,应提交下列观测资料:1) 基准点与观测点位布置图;2) 变形观测成果表;3) 变形量分别与时间、荷载等关系的曲线图;4) 变形分析与有关观测建议。4 质量标准a) 施工场地测量允许误差,应符合表69-1的规定:施工场地测量允许误差(mm) 表69-1内容平面位置高程地标企标地标企标场地平整测量方格网点504020l8场区施工道路7060土5045场区临时上水管道70605045场区临时下水管道50405045施工临时电缆管线50407060暂设建(构)筑物50403025b)
25、 建筑方格网的主要技术指标,应符合表69-2的规定:建筑方格网的主要技术指标 表69-2等级边长(m)测角中误差()边长相对中误差一级10030051/40000二级100300101/20000三级50100201/10000c) 导线网的主要技术指标,应符合表69-3的规定:导线网的主要技术指标 表69-3等级导线长度(km)平均边长(m)测角中误差()边长相对中误差导线全长相对中误差方位角闭合差()一级2.O20051/400001/2000010二级1.O100101/200001/1000020注:n测站数。d) 建筑物平面控制网主要技术指标,应符合表69-4的规定:建筑物平面控制网
26、主要技术指标 表69-4等级适用范围测角中误差()边长相对中误差一级钢结构、超高层、连续程度高的建筑91/24000二级框架、高层、连续程度一般的建筑121/15000三级一般建筑241/8000e) 基础放线尺寸允许误差,应符合表69-5的规定:基础放线尺寸的允许误差 表69-5长度L、宽度B的尺寸(m)允许误差(mm)地标企标L(B)305530L(B)6010860L(B)90l51OL(B)902020注:轴线对角线尺寸的允许误差为边长误差的2倍;外廓轴线夹角的允许误差为17。f) 轴线竖向投测允许误差,应符合表69-6的规定:轴线竖向投测的允许误差 表69-6项目允许误差(mm)地标
27、企标每层33总高H(m)H305530H6010860H90151090H1202015120H1502520H1503030g) 各部位放线的允许误差,应符合表69-7的规定:各部位放线的允许误差 表69-7项目允许误差(mm)地标企标外廓主轴线长度L(m)L305530L60101060L9015l090L1202015120L1502520L1503030细部轴线22承重墙、梁、柱边线33非承重墙边线33门窗洞口线33h) 标高竖向传递的允许误差,应符合表69-8的规定:标高竖向传递的允许误差 表69-8项目允许误差(mm)地标企标每层3士3总高H(m)H30土5土530H60土1086
28、0H90土15土10H90土20士20i) 水准观测的主要技术要求,应符合表69-9的规定:水准观测的主要技术要求 表69-9等级水准仪型号视线长度(m)前后视较差(m)前后视积累差(m)视线离地面最低高度(m)基、辅分划或黑、红面读数较差(mm)基、辅分划或黑、红面所测高差较差(mm)二等DSl50130.50.50.7三等DSl100360.31.O1.5DS3752.03.0四等DS31005100.23.O5.oj) 普通钢尺量距的主要技术要求,应符合表69-10的规定:普通钢尺量距的主要技术要求 表69-10边长丈量较差相对误差(mm)作业尺数丈量总次数定线最大偏差(mm)尺段高差较
29、差(mm)读数次数估读值至(mm)温度读数值至()同尺各次或同段各尺的较差(mm)1/300002450530.50.521/20000122501030.50.521/10000122701020.50.535 成品保护5.1 施工测量桩保护a) 使用全站仪或经纬仪对测量桩位进行方向、距离的栓点,保护桩宜布设成米字型;b) 对施工测量桩位采用混凝土浇筑、砖石砌护;必要时设置钢管或木板围栏,以防施工机械或人为误碰,围栏尺寸大小以能够安置测量仪器为宜;此外,为防止落物砸碰、积水浸泡桩位,宜在桩位砌护上加上盖板;c) 施工期限在一年以上的各种桩位必须定期复核,(红)中线桩半年复核一次,水准点三个月
30、复核一次;在地质松软、易碰易动位置的桩位必须采用混凝土加固、设置护栏等措施并不定期复核;在施工期间若发现桩位异常要及时复核。5.2 施工测量放线成果保护a) 放线工作完成后应及时对施工班组进行现场测量技术交底;b) 放线成果标识(墨线、油漆等)要明显、清晰;c) 主轴线、点上不得堆放杂物;d) 使用激光铅直仪内控法控制的工程,在预留洞口处应设阻水圈,防止施工用水溅落至仪器上以及浸泡测量标识。6 应注意的质量问题a) 强光下应打伞遮护仪器,雨天及风力五级及以上应停止室外仪器操作;b) 测量工作应做到步步有校核,以控制误差超限,并防止出现粗差;c) 延长直线时应采用正倒镜法,且前视长度不得大于后视
31、长度的3倍,以降低或消除方向误差;d) 标高竖向传递时应始终以首层或“接力层”的“建筑+500mm线”为起点,并在传递至实测层后与下一层标高校对,以防因标高传递起点不同造成标高传递错误;e) 弹墨线时,应保证拉力均匀、线段长度适中、线形直顺,墨线本身宽度不大于2mm,以防墨线不准;f) 使用垂球吊点时,应稳定不晃动,以尽量消除对中误差;g) 使用钢尺量距时,应做到“平、直、齐、准”;精密量距时,要使用标准拉力计,并考虑钢尺的尺长改正(钢结构量尺时可不考虑温度对尺长的影响),以防止量距误差超过限值。7 质量记录a) 工程定位测量记录;b) 基槽验线记录;c) 楼层放线记录;d) 楼层标高抄测记录
32、;e) 建筑物垂直度、标高观测记录;f) 施工测量放线报验单。8 安全措施a) 测量人员进入施工现场必须佩带安全帽,遵守施工现场的安全规定;b) 在基坑内测量时,应在大型施工机械作业范围之外的安全区域内操作;c) 在高空进行测量作业必须佩带安全带,并应看管好随身工具物品,防止掉落;d) 测量仪器应架设在稳定位置,主机应有专人看护,并有防护措施;e) 在交通道路上测量时,应设警示标志或安排专人警戒。附加说明:1、本工艺由中国石化集团第四建设公司技术处提出。2、本工艺由王水平、赵昌才、陈吉平起草、王水平审核、技术处复审。3、本工艺由中国石化集团第四建设公司主管领导批准。4、本工艺由中国石化集团第四
