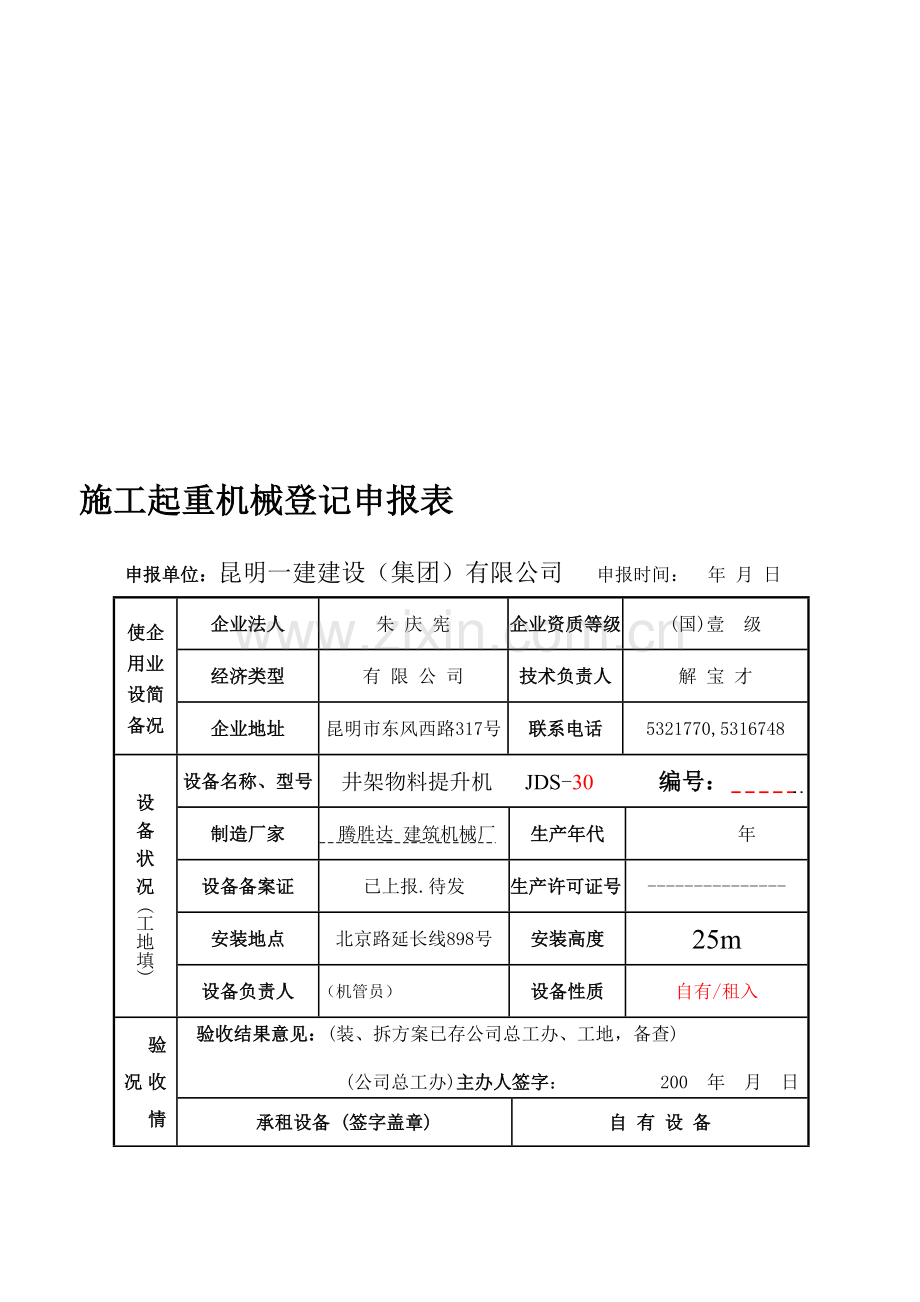

施工起重机械登记申报表

申报单位：昆明一建建设（集团）有限公司 申报时间： 年 月 日
使企
用业
设简
备况
企业法人
朱 庆 宪
企业资质等级
(国)壹 级
经济类型
有 限 公 司
技术负责人
解 宝 才
企业地址
昆明市东风西路317号
联系电话
5321770,5316748
设 备 状 况 (工地填)
设备名称、型号
井架物料提升机 JDS-30 编号：
制造厂家
腾胜达 建筑机械厂
生产年代
年
设备备案证
已上报.待发
生产许可证号
---------------
安装地点
北京路延长线898号
安装高度
25m
设备负责人
（机管员）
设备性质
自有/租入
验 收 情 况
验收结果意见：(装、拆方案已存公司总工办、工地，备查)

(公司总工办)主办人签字： 200 年 月 日
承租设备 (签字盖章)
自 有 设 备

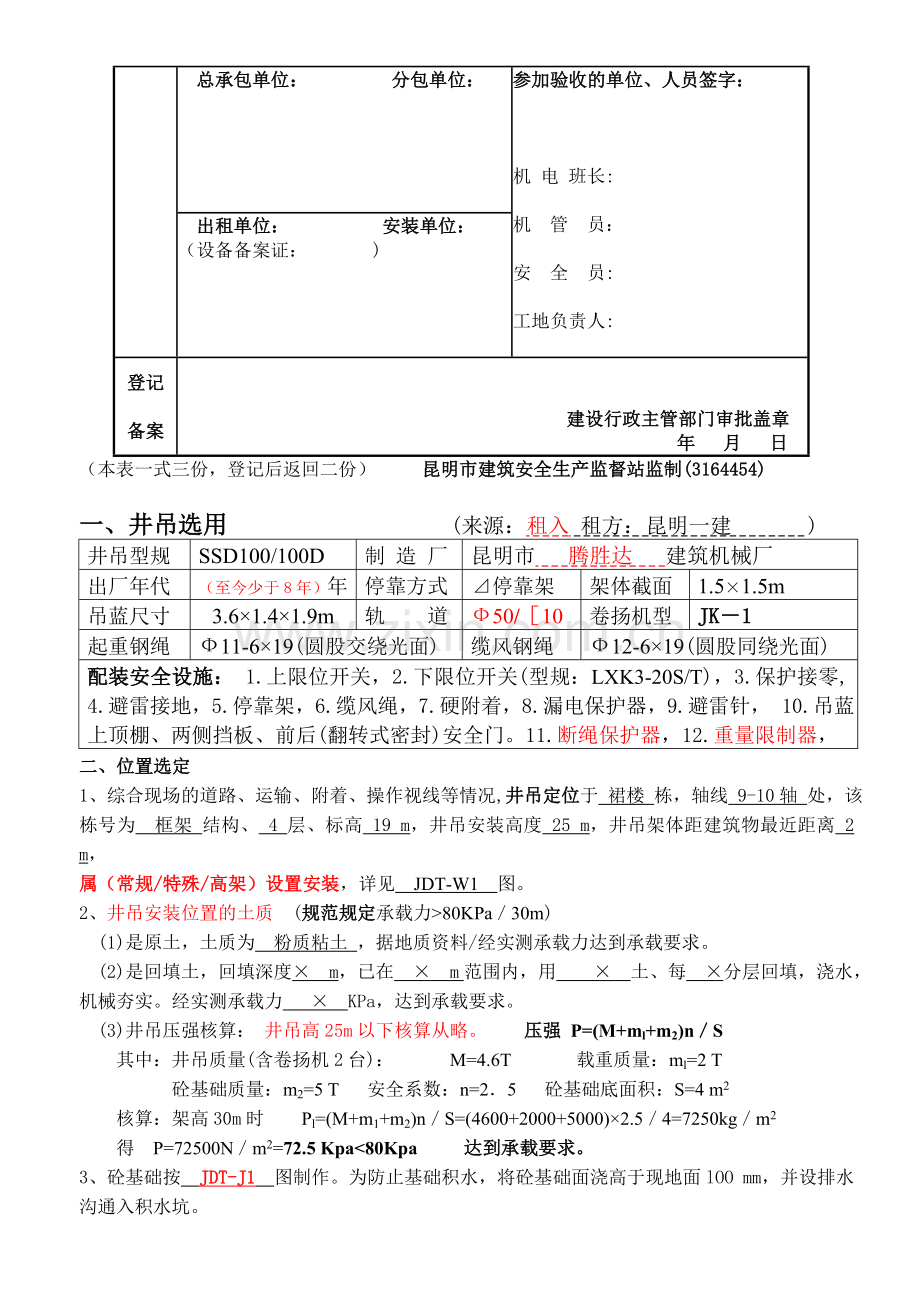

总承包单位： 分包单位：

参加验收的单位、人员签字：

机 电 班长:

机 管 员：

安 全 员:

工地负责人:

出租单位： 安装单位：
（设备备案证： )
登记

备案

建设行政主管部门审批盖章
年 月 日
（本表一式三份，登记后返回二份） 昆明市建筑安全生产监督站监制(3164454)

一、井吊选用 (来源：租入 租方：昆明一建 )
井吊型规
SSD100/100D
制 造 厂
昆明市 腾胜达 建筑机械厂
出厂年代
（至今少于8年）年
停靠方式
⊿停靠架
架体截面
1.5×1.5m
吊蓝尺寸
3.6×1.4×1.9m
轨 道
Ф50/［10
卷扬机型
JK－1
起重钢绳
Ф11-6×19(圆股交绕光面)
缆风钢绳
Ф12-6×19(圆股同绕光面)
配装安全设施： 1.上限位开关，2.下限位开关(型规：LXK3-20S/T)，3.保护接零, 4.避雷接地，5.停靠架，6.缆风绳，7.硬附着，8.漏电保护器，9.避雷针， 10.吊蓝上顶棚、两侧挡板、前后(翻转式密封)安全门。11.断绳保护器，12.重量限制器，
二、位置选定
1、综合现场的道路、运输、附着、操作视线等情况,井吊定位于 裙楼 栋，轴线 9-10轴 处，该栋号为 框架 结构、 4 层、标高 19 m，井吊安装高度 25 m，井吊架体距建筑物最近距离 2 m，
属（常规/特殊/高架）设置安装，详见 JDT-W1 图。
2、井吊安装位置的土质 (规范规定承载力>80KPa／30m)
(1)是原土，土质为 粉质粘土 ，据地质资料/经实测承载力达到承载要求。
(2)是回填土，回填深度 × m，已在 × m范围内，用 × 土、每 × 分层回填，浇水，机械夯实。经实测承载力 × KPa，达到承载要求。
(3)井吊压强核算： 井吊高25m以下核算从略。 压强 P=(M+ml+m2)n／S
其中：井吊质量(含卷扬机2台)： M=4.6T 载重质量：ml=2 T
砼基础质量：m2=5 T 安全系数：n=2．5 砼基础底面积：S=4 m2
核算：架高30m时 Pl=(M+m1+m2)n／S=(4600+2000+5000)×2.5／4=7250kg／m2
得 P=72500N／m2=72.5 Kpa<80Kpa 达到承载要求。
3、砼基础按 JDT-J1 图制作。为防止基础积水，将砼基础面浇高于现地面lOO mm，并设排水沟通入积水坑。
4、采取的“安全防护措施”详见 CS-1 。
5、井吊位于塔吊大臂覆盖区内，(塔吊型号：DQZ63 臂长：50m),水平距离 8 m，制定了专项“安全使用措施”，详见 CS-2 。
6、井吊离外部人行道最近距离 5 m，距在用(住宅/办公楼/仓库)建筑物28m，为防止物料漏出，从地面起用钢管和密目安全网对井吊做立式全封闭围护，临人行道和在用建筑的立面加装层板防护。
三、安装、拆卸
1、计划、组织：
本井吊安装、拆卸严格按照 (JGJ88-92)《龙门架及井架物料提升机安全技术规范》、(JGJ46-88)《施工现场临时用电安全技术规范》和本方案进行。由项目负责人 余文德 组织，砼基础按 JDT-J1 图由栋号工长 陆荣伟 负责组织浇灌并检验。装、拆工作由机电班长吴发文负责，现场监护由安全员 骆宝明 负责。
1) 检查: 安装前由机电班长 吴发文负责对各部件进行检查、测试，确保各部件完好。整机从新刷油漆:架体-桔红色、停靠架和附着-红、白(相间)色、吊蓝-灰色。
2)风绳: 缆风钢绳沿架体对角线延长排布，与地面夹角约 50 度，地面端钢绳头用钢丝卡拴于 钢管 ，钢丝卡顺装3个、间距80。
3)地锚: 地锚点距架体水平距离 9 m，地锚用2根Ф48×2m的钢管并排间隔O.5m打入地下1.7m，详见 JDT-DC1 图。
4)硬附着: 按 JDT-F1 图安装。
5)楼层口: 各楼层进料口装设卸料平台和防护门，防护门按 JDT-M1 图制作、安装。
6)停靠架: 每楼层停靠处安装一套(4个)三角停靠架。
7)地面围护：地面安装围栏和进料棚、详见 JDT-P1 图。
8)开关箱：配专用点动电路开关箱并配装漏电保护器(型规：DZl5L-63／3 901--30mA)。从干线接到开关箱的电缆按载流量(最小)120A(15KW)选择，选用(BX25)25mm2铜芯橡皮线／(BL35)35mm2铝芯塑料线。
9)电缆：从开关箱接到电动机的电缆采用6mm2、 4股铜多芯橡套防水线(型规：BX6×3+1),穿管埋设/加空架排布。上限位开关引上线用1.5mm2、4股铜多芯橡套防水线(型规：BXl.5×4)，用瓷瓶架排布。瓷瓶架详见 JDT-DC1 图。
10)避雷针：采用Ф20×1.8m圆钢(A3)。用接地电阻表检测架顶至大地的阻值、确保接地电阻<4Ω，不装接地引下线。
11)接地：采用≥Ф6圆钢(A3)，焊接于底盘和建筑物基础钢筋。
2、安全、技术措施：
1)安装、拆除前由安全员、机管员，据现场情况对机电班长和安装、拆除人员作出(包含以下内容的)文字交底、并签字。
2)安装、拆除操作人员持有相应工种的《特种作业人员操作证》，按规配用劳保用品、（蓝色）安全帽和安全带，不得穿塑料鞋和拖鞋。电气设施由电工装设。
3)夜间、下雨天和四级以上强风天禁止作业。
4)装、拆现场地面做临时围挡警戒，挂“禁止通行"的标志，阻止人员过往。
5)装、拆中材料须用滑轮拉绳运送，严禁丢投。
6)装、拆中操作面须满铺厚50、两端有防滑档条的脚踏木板，配用梅花扳手。
7)架体装至8m高必须装临时风绳，并检测校正垂直度<3‰(3mm／m)。
8)缆风钢绳临时收紧须用紧线钳或花蓝镙銯，严禁用杆件扭绞钢绳收紧。
9)拆卸前须先由安全员、机管员、机电班长检查电气、附着、风绳和各部件情况，确定拆卸的先后顺序，和各部件堆放、转移措施，再按确定的顺序拆卸。
四、检 验
1、安装完毕，由机电班长主持汇同安装人员按本方案和规范的要求进行自检、试运行，合格后报告项目经理。
2、由项目经理组织项目部技术负责人、机管员、安全员和机电班长再进行检验，合格后上报公司总工办。
3、公司总工办派专人到现场、汇同工程监理和有关人员再进行复检，合格后发给“检验合格”牌，并上报市安监站。

建筑高度
19m
建筑层数
四层
予装、拆日期
2006年11月-2007年1月
井吊高度
25m
结 构
框剪

井吊现场平面布置图：（包括风绳布置,塔吊、高压线位置,周边环境）

砼 梁
脚手架 200

800----1500
100

1500
3600

1400

井 吊 位 置 图
图号：JDT-W1

· A 30 350

砼梁 Φ16 焊

1000

1400—7000
≤200
注：①各钢管端头从扣件留出150
②硬附着间距 ≤9 m,
③架体顶部自由高度4－6m,
④刷油漆（颜色-红、白相间）

安装位置：
A 1.硬附着分别安装于 二、四层顶部,
2.硬附着间距 4.5,4.2 m,
图例：
Φ48钢管
井 架 体
扣 件
3.架体顶部自由高度 5 m,
4.预埋钢管浇埋在 结构层 砼梁。
双兜井吊硬附着图
图号:JDT—F1

脚手架 C
48钢管、扣件连接
密目网全蒙
800
B A
1500 3000

4000 3000----------5000
5000
挂安全标牌、检验牌
见图：JDT-B1
A
注：
1.各外露钢管刷红、白相间色
2.各3m竖管脚部须与打入地下的钢管用扣件连接固定

3000

1200
B

3000

C
50厚木板满铺
3000--5000
进 料 棚
图号：JDT—P1
Ф12黃色
紅色
Ф48脚手架管
∟30×3

铰链。扣件连接
锁扣。扣件连接

长宽：450×300
料：层板、铁皮
正面：标楼层数
反面：随手关门
颜色：黄底红字

12212 1600

150×10 楼面 100

锁扣
1600
12
Φ13铰链通孔

12 门∟30×3
Ф48管 Φ12 Ф48管 10 Ф12焊
30 30

150 150 80
铰 链 锁 扣
材料：A3
刷漆：红黄
门重：19.5Kg

双斗井吊楼层进料口防护门
图号:JDT—M1

2号瓷瓶，M12焊

100 100 100 100 Φ48管
600

井吊电缆瓷瓶排

风绳(钢管上2绕) 风绳
Φ48管
扣件 500－1000 150
150 ≤60O
150
≈70O

2000

端口打扁

地 锚

图号：JDT-DC1

295×210

起重机械安全
登记牌
检验合格

250×350 330×220
1200×400 边框：木、铝、塑料，（茶色、黑色）

底板材料：层板、铝塑板、铁皮

井吊安全标志牌（样板）
图号：JDT—B1

700

100 500 100

昆明一建

100

280

1000 1200

100

φ20(A3) / 管1〞 焊 300
500
扣件
管48 200

井吊前面立柱顶端

注：旗帜颜色—红底黄字,字体—黑体。

井吊顶部司旗
图号：JDT—Q1

井架物料提升机使用安全技术规程
JGJ 33—2001

1、井吊的安装和拆卸应划出警戒区，清除周围的障碍物，架设场地应平整坚实，在专人统一指挥下，按照装、拆技术方案或出厂说明书进行。
2、井吊的基座应平稳牢固、周围排水畅通。地锚设置可靠。并应搭设工作棚。操作人员的位置应能看清指挥人员和起吊的物件。
3、井架四周应设缆风绳拉紧。不得用钢筋、铁丝代替缆风绳。缆风绳与地面的夹角应＜60o、与地锚连接牢固。缆风绳的架设应避开架空电线，在靠近电线的附近，应装有绝缘材料制作的防护。
4、井架不得和脚手架联为一体。吊斗与井架不得互相擦碰，应有断绳保护器、限位开关等保险装置。
5、作业前，应检查安全装置、防护设施、卷扬机与底盘的固定、制动装置和钢丝绳、电气线路、保护接零和避雷接地等，全部合格后方可使用。
6、卷扬机的卷筒旋转方向应与操纵开关上指示的方向一致、行程范围内不得有障碍物或阻卡现象、导绳滑轮不得用开口拉板式滑轮。
7、钢丝绳应与卷筒及吊斗连接牢固、不得与机架摩擦、与卷筒轴线中间位置的垂直度偏差为6o。卷简上的钢丝绳应排列整齐，发生重叠或斜绕时应停机重新排列，严禁在转动中用手拉、脚踩。
8、作业中如发现异响、制动不灵、制动带或轴承等温度剧烈上升等异常情况时，应立即停机检查，排除故障后方可使用。
9、吊运的物件必须装在吊斗内并调配分布均匀。提升操作应平稳，当吊斗刚离开支承面时，应检查并确认各部位无异常时，方可继续起吊。
10、吊斗严禁载人、提升后操作人员不得离开，吊斗下面严禁人员停留或通过。休息时应将吊斗降至地面。
11、操作人员得到下降信号后，必须确认吊斗下面无人员停留或通过时，方可下降吊斗。
12、作业后，应检查钢丝绳、滑轮、滑轮轴和导轨等，发现异常磨损，应及时修理或更换。
13、作业完毕和作业中停电，应将吊斗降至地面，并应切断电源．锁好开关箱。

型 号

JDS-30
JDS-50

最大高度
m
30
50

轨 道

[ 10
Φ50
Φ50

架体截面
m
1.55
1.5
1.6

每格高度
m
1.25．
1.5
1.5

每节高度
m
2.5
3
3

每节质量
kg
280
270
384

井架总质量
T
4.1
4.6
9
含卷扬机2台
吊蓝长、宽、高
m
3.4×1.5×2.1
3.6×1.4×1.9

吊蓝质量
Kg/个
370

吊蓝速度
m/min
20

卷扬机型规

JK-1

卷扬机质量
Kg/台
396
含钢绳100m
起重钢绳型规

Φ11-6×19 (42kg／lOOm)
规范：JB/T8919-1996
卷扬机速度
m/min
35

电动机功率
KW/台
7.5 (18A)
负载持续率:25%
漏电保护器

DZl5L一63／3 901 (30mA 0.1S)

滑 轮

Φ250-300
轮径/绳径=25-30

，
井吊相关技术参数：

钢丝绳的报费标准

1、钢丝绳（Φ11-6×19）在一个节距内的断丝数达到（12交/6同）时应报费废。
2、钢丝绳有锈蚀或磨损时按折减后的断丝数报废。外层钢丝直径磨损40%时应即报费废。
3．吊运赤热金属或危险品的钢丝绳的报废断丝数，取一般起重机钢丝绳报废断丝数的一半，其中包括钢丝表面磨蚀的折减。
4．钢丝绳中任一股折断，或失去承载作用时，应予报废。
5．当钢丝绳的纤维芯损环或钢芯(或多层绳股中内部绳股)断裂而造绳径的显著减小时，应予报废。
6、当钢丝绳弹性下降时，绳径缩小，节距伸长，用起来明
