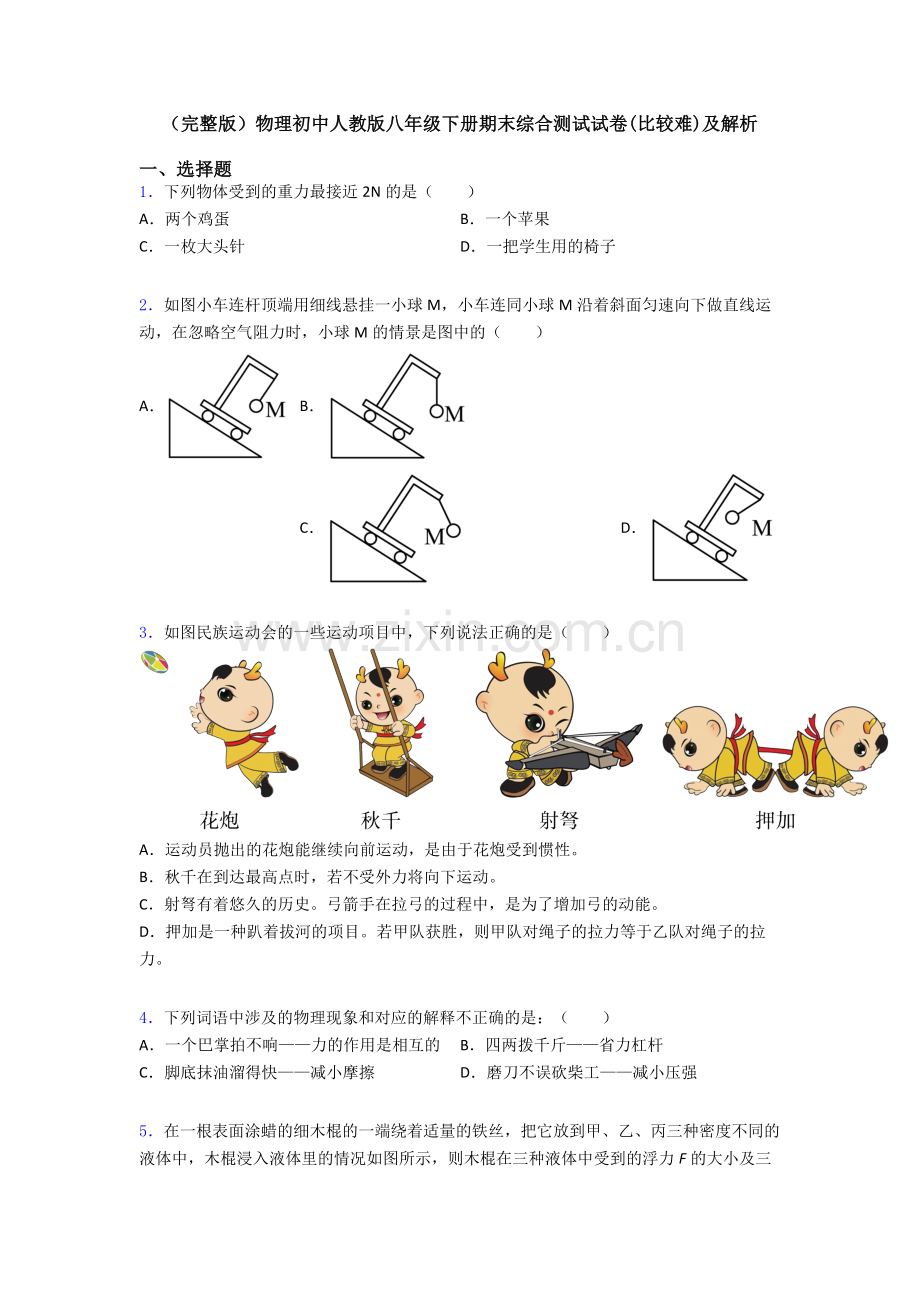

（完整版）物理初中人教版八年级下册期末综合测试试卷(比较难)及解析

一、选择题
1．下列物体受到的重力最接近2N的是（　　）
A．两个鸡蛋 B．一个苹果
C．一枚大头针 D．一把学生用的椅子

2．如图小车连杆顶端用细线悬挂一小球M，小车连同小球M沿着斜面匀速向下做直线运动，在忽略空气阻力时，小球M的情景是图中的（　　）
A． B． C． D．

3．如图民族运动会的一些运动项目中，下列说法正确的是（　　）

A．运动员抛出的花炮能继续向前运动，是由于花炮受到惯性。
B．秋千在到达最高点时，若不受外力将向下运动。
C．射弩有着悠久的历史。弓箭手在拉弓的过程中，是为了增加弓的动能。
D．押加是一种趴着拔河的项目。若甲队获胜，则甲队对绳子的拉力等于乙队对绳子的拉力。

4．下列词语中涉及的物理现象和对应的解释不正确的是：（　　）
A．一个巴掌拍不响——力的作用是相互的 B．四两拨千斤——省力杠杆
C．脚底抹油溜得快——减小摩擦 D．磨刀不误砍柴工——减小压强

5．在一根表面涂蜡的细木棍的一端绕着适量的铁丝，把它放到甲、乙、丙三种密度不同的液体中，木棍浸入液体里的情况如图所示，则木棍在三种液体中受到的浮力F的大小及三个容器底部受到的液体的压强p的大小关系分别是（　　）

A．F甲=F乙=F丙　p甲=p乙=p丙 B．F甲<F乙<F丙　p甲<p乙<p丙
C．F甲<F乙<F丙　p甲=p乙=p丙 D．F甲=F乙=F丙　p甲>p乙>p丙

6．如图是一种切甘蔗用的铡刀示意图；下列有关说法正确的是（　　）

A．铡刀实质上是一种费力杠杆
B．刀刃很薄是为减少受力面积从而增大压力
C．甘蔗放在a点比b点更易被切断
D．手沿F1方向用力比沿F2方向更省力

7．把木块放入装满水的溢水杯中，溢出水的体积为V1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V2（如图乙），忽略细针的体积．则

A．木块的质量为ρ水V2
B．缓慢下压木块的过程中，溢水杯底部受到水的压强变大
C．木块全部压入水中静止时，细针对木块的压力大小为ρ水gV2
D．木块的密度为

8．甲、乙两个完全相同的物体在分别在水平拉力F甲和F乙的作用下，在同一水平面上做匀速直线运动，且v甲>v乙，若不计空气阻力，拉力F甲和F乙在相同时间内所做的功分别为W甲和W乙，则下列判断正确的是（　　）
①F甲>F乙
②F甲=F乙
③W甲>W乙
④W甲<W乙
A．②③ B．①④ C．①③ D．②④
二、填空题
9．网球运动员挥拍击球时，球拍的网面凹陷，说明力可以改变物体的 ______；网球在离开网面时，球网的 ______转化为网球的动能。

10．如图是实心球离开手后在空中的运动轨迹（不考虑空气阻力的影响），实心球离开手后能继续向前运动是由于________。当实心球运动到最高点Q时，所受的外力全部消失，实心球将_______ （选填“静止”、“沿a方向运动”、“沿b方向运动”或“沿c方向运动”）。

11．在生活中，我们有过以下的体验或观察：①书包背带做得较宽；②砍柴刀刃磨得很锋利；③运动鞋底有很深的花纹；④装订试卷时用力按压订书机；⑤写字的笔杆握笔处凹凸不平；⑥搬运机器时，在机器下面垫上圆木。其中主要目的为了增大压强的是________，增大摩擦的是_______（填写序号）

12．如图是滑雪运动员从山上滑下的情景，运动员穿上滑雪板，是为了________压强（选填“增大”、“减小”）；运动员加速下滑过程中动能________（选填“增大”、“减小”或“不变”）。

13．小车向右做匀速直线运动，遇到一障碍物时，小车停下，木块从车上的a点滑至b点（如图甲），是因为木块具有_____；木块能停在b点，说明木块在滑动过程中受到向______（填“左”或“右”）的摩擦力作用。为测量摩擦力的大小，小明在障碍物上固定了弹簧测力计拉住木块，用力F拉着小车向左水平匀速运动（如图乙）， 则木块受到的摩擦力方向向______（填“左”或“右”）；定义：f=μN，f为滑动摩擦力，μ滑动摩擦系数，N正压力。假设木块质量为0.8kg，与小车间的滑动摩擦系数μ=0.4，则f=______N，则该弹簧测力计的分度值是_______N，此时F______f（填“>”“=”“<”）。

14．如图所示，是一款新型跑车，当它在水平路面上疾驶时，跑车对地面的压力______（选填 “大于”、“等于”或“小于”）跑车自身受到的重力；“漂移” 是一种危险的汽车表演项目，即在汽车急驶过程中突然刹车，汽车由于______仍要向前运动， 同时转动方向盘，汽车急转弯，就会达到预期的表演效果。

15．如图所示，轻质杠杆OA可绕O点无摩擦转动，B点处施加一个竖直向上的力F=60N，杠杆在水平位置平衡，且OB:AB=3:2，则A点处所挂物体的重力为G=______N；当重物从A端往O点水平移动时，则F的大小将变 ______。

16．武帅同学帮父母搬家，现有15捆书籍。每捆书籍的质量都为5kg。武帅想尽快将它们搬上6m高的楼上。武帅对这些书籍至少需要做功______J。如图是武帅用于搬运物体的功率与被搬运物体质量之间的关系图象。由图可知，为了尽可能快地将这批书籍搬到楼上，他每次应搬______捆。若每次下楼时间是上楼时间的一半，则他最快完成搬运任务并返回原地，所用的总时间为______s。

三、解答题
17．小蛮用绳子拉木箱，请画出木箱的受力示意图。

18．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

19．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

20．为了探究弹簧的伸长量与它所受拉力大小的关系，小明决定进行实验：
实验次数
1
2
3
4
5
拉力（钩码总重）F/N
0
2
4
6
8
弹簧伸长量∆L/cm
0
0.80
2.10
2.40
3.20

（1）要完成实验，除了需要如图甲所示的弹簧、若干相同的钩码（每个钩码所受重力已知）、铁架台以外，还需要的测量仪器是___________。进行实验后小明记录数据如下表，表中数据表明弹簧的伸长量与它所受拉力大小成正比，他的判断依据是___________，明显错误的是第___________次实验；
（2）在图乙中作出弹簧伸长∆L与所受拉力F的关系图像；（________）
（3）分析数据，得出的结论是：弹性限度内，弹簧的伸长与它所受的拉力大小成正比，他的判断依据是___________。

21．雨天路滑，小华想哪一种鞋穿上摩擦力更大呢？他选用“型号1”和“型号2”两种不同品牌的运动鞋各一双，做如下实验：

（1）小华想测量鞋在地面上受到的滑动摩擦力的大小，应该将弹簧测力计在__________（选填“水平”或“竖直”）方向上调零；图甲弹簧测力计的示数为__________；
（2）选好装置后，他先用弹簧测力计测出两品牌中一支运动鞋的重力并记录，然后将运动鞋接到装置上，__________拉动弹簧测力计，目的是使拉力__________（选填“大于”、“等于”或“小于”）摩擦力；读出弹簧测力计示数并记录如下：
品牌
G/N
F/N
f/N
型号1
3
1.1
1.1
型号2
3.5
1.1
1.1
（3）做完实验，他想了想，本实验有一定缺陷，没有控制__________不变，但本实验却能比较出哪双鞋的摩擦性能更好些？你认为__________（选填“型号1”或“型号2”）摩擦性能更好些；
（4）小华经过思考改进了实验，在型号1的鞋中放入钩码，使两种品牌的鞋对橡胶垫压力相等，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量（如图乙所示），橡胶垫__________（“不必”或“必须”）做匀速直线运动拉动；
（5）如图丙，当把任意一只鞋放在胶垫上，橡胶垫与鞋的接触面积大约一半时，弹簧测力计的示数仍不变，能得到的结论是；压力和粗糙程度一定时，摩擦力的大小与__________大小无关；
（6）小华在放学路上看见一辆汽车陷进了泥坑里，司机将一些稻草塞进后轮底下，汽车很快就爬上来了。这是利用增大__________的方法增大摩擦力。
二
22．如图所示小华为了探究:压强可能与受力面积和压力的大小有关。小华找到了下面器材:规格相同的两块海绵、三本字典。设计了下面的实验:图a海绵平放在桌面上；图b海棉上平放一本字典；图c海绵上叠放两本字典；图d海绵上立放一本字典；图e一本字典平放在桌面上.

（1）通过实验图a、b，可以看出:力能使物体发生________。
（2）通过实验图b、c，可以得出:________，压强越大；
（3）通过观察________两图后得出：在压力一定时，受力面积越小，压强越大。
（4）设图b中字典对海绵的压强是Pb，图e中字典对桌面的压强是Pe，比较Pb________Pe（选填“>”、“=”或“<”）。
二
23．为预防肺炎，小明用密度为0.8g/cm3的纯酒精配制了浓度为75%的酒精，他查阅资料得知浓度为75%的医用酒精的密度为0.87g/cm3，为检验自己配制的酒精是否合格，他进行了如下实验和分析：

（1）将天平放在水平台上并将游码移至标尺左端的零刻度线上，横梁静止时指针如图甲所示，此时应将横梁右端的平衡螺母向______（选填“左”或“右”）调节，使横梁在水平位置平衡；
（2）将适量配制的酒精倒入烧杯中，并用天平测量烧杯和酒精的总质量，通过加减砝码的一番操作，当小明将砝码盒中最小的砝码放入右盘后，横梁指针仍如图甲所示，接下来他应该______（选填序号）；
A．向右调节平衡螺母
B．向右移动游码
C．取下最小的砝码后移动游码
（3）测出烧杯和酒精的总质量为98g后，将烧杯中的一部分酒精倒入量筒，如图乙所示，读出了量筒中酒精的体积；
（4）测量烧杯和剩余酒精的总质量，天平横梁平衡时如图丙所示，则烧杯和剩余酒精的总质量为______g；
（5）小明配制的酒精的密度为______g/cm3。为符合要求，他应该向配制的酒精溶液中添加适量的______（选填“纯酒精”或“水”）；
（6）如图丁所示是小明用粗细均匀吸管制成的简易密度计，该简易密度计刻度部分的A、D两点的测量范围是1.0g/cm3～1.6g/cm3，将其放入某种液体中，液面的位置恰好在AD的中点C，则这种液体的密度是______（选填“大于”、“小于”或“等于”）1.30g/cm3；
（7）如图戊所示是三位同学用不同的粗细均匀吸管制成的密度计，竖直漂浮在水中时的情形，则在测量其他液体密度时结果精确度从大到小依次排列为______（选填序号）。

24．图甲是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球A从斜面上不同的高度由静止释放，碰到同一木块B上。图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止释放，在粗糙程度不同的水平面上运动。

（1）设计甲实验的目的是研究钢球动能的大小与___________的关系；设计乙实验的目的是研究运动的小车与所受___________的关系；
（2）甲实验中让钢球从高为h的斜面由静止释放碰上水平面上静止的木块B，如图甲所示。实验时通过观察_______来判断钢球动能的大小。若斜面光滑，钢球从静止滚到斜面底端的过程中，钢球的机械能________（选填“守恒”或“不守恒”），甲实验将___________（选填“能”或“不能”）达到探究目的；
（3）乙实验是通过木块在粗糙程度不同的水平面上运动距离的远近推理得出运动的物体如果___________，将永远做匀速直线运动。

25．某小组在探究“杠杆的平衡条件”的实验，实验步骤如图所示。
（1）实验过程中将杠杆调节到水平位置平衡，这样做的目的是___________；若杠杆调节前如图甲所示，为使其在水平位置上平衡，应将左端的平衡螺母向___________（选填“左”或“右”）调节。
（2）若每个钩码重1N，且杠杆上每格相等。如图乙所示，同学们在杠杆上A点挂3个钩码，为使杠杆在水平位置平衡，应该在B点悬挂___________个钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时向靠近支点O的方向移动一格，则杠杆的___________（选填“左”或“右”）端将下沉。

（3）下表是该组某同学在实验中记录杠杆平衡的部分数据：下表中空格处所缺的数据是：☆=___________。
实验次数
F1/N
l1/cm
F2/N
L2/cm
1
2
5
1
10
2
3
10
2
15
3
2
30
3
☆
分析上表中的实验数据可以得出杠杆的平衡条件是___________。（用公式表达）
（4）如图丙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数将___________（选填“变大”、“变小”或“不变”）。
（5）实验结束后，小王提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是他将支点调整在如图丁所示位置进行探究，发现当杠杆水平平衡时，与之前得出的杠杆平衡条件不相符，原因可能是：___________。

26．一辆四轮汽车质量为2吨，在平直公里上匀速行驶6km，用时10分钟，汽车在行驶过程中受到的阻力为车重的0.5倍，当车静止时每个车轮与地面的接触面积为0.05m2。（g＝10 N/kg）求：
（1）汽车行驶的速度。
（2）汽车行驶过程中受到的阻力。
（3）汽车静止时对地面的压强。

27．如图所示，弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中；图乙是弹簧测力计示数 F 与物体下降高度h 变化关系的图像，求：
（1）物体的质量为多大？
（2）物体的密度为多大？
（3）物体刚刚浸没在水中时，其下表面受到水的压力为多大？

28．在涪江六桥建筑工地，工人师傅正用塔吊通过滑轮组从河床吊起一如图甲所示工件。已知工件上下两部分都为正方体，重22500N，工件上升速度保持为0.1m/s。吊装过程中，滑轮组的机械效率随时间变化的图象如图乙所示，机械摩擦力及绳重忽略不计，（g=10N/kg）。问：
（1）河床受到水的压强多大？
（2）动滑轮的重力多大？
（3）工件完全露出水面后，拉力做功的功率多大？
（4）第15s时的机械效率多大？

【参考答案】

一、选择题

1．B
解析：B
【详解】
由G＝mg得，物体的质量为

A．两个鸡蛋的质量在100g左右，故A不符合题意；
B．一个苹果的质量在200g左右，故B符合题意；
C．一枚大头针的质量在
100mg＝0.1g
左右，故C不符合题意；
D．一把椅子的质量在5kg左右；故D不符合题意。
故选B。

2．B
解析：B
【详解】
小车连同小球M沿着斜面匀速向下做直线运动，M处于平衡状态，受到平衡力作用，忽略空气阻力，即拉力与重力是一对平衡力，其方向相反，由于重力方向竖直向下，故M应在竖直位置平衡。故ACD不符合题意，B符合题意。
故选B。

3．D
解析：D
【详解】
A．惯性是物体本身的基本属性，惯性不是力，所以不可以说：“受到惯性”“惯性力”“惯性的作用”，故A错误；
B．秋千在到达最高点时处于静止状态，若不受外力保持静止，故B错误；
C．弓箭手在拉弓的过程中，人对弓做了功，是为了增加弓的内能，故C错误；
D．押加项目中，甲对绳子的拉力和绳子对甲的拉力（即绳子产生的弹力）是相互作用力，故

乙对绳子的拉力和绳子对乙的拉力（即绳子产生的弹力）是相互作用力，故

则甲队对绳子的拉力等于乙队对绳子的拉力

故D正确。
故选D。

4．D
解析：D
【详解】
A．一个巴掌拍不响，说明产生力的作用至少有两个物体，所以力的物体对物体的作用，故A正确，不符合题意；
B．四两拨千斤是动力臂远远大于阻力臂，动力远远小于阻力，是省力杠杆，符合杠杆原理，故B正确，不符合题意；
C．脚底抹油溜得快，通过减小接触面的粗糙程度减小摩擦，故C正确，不符合题意；
D．磨刀不误砍柴工是在压力一定时，减小受力面积增大压强，故D错误，符合题意。
故选D。

5．D
解析：D
【详解】
同一支木棍重力相同，放在甲、 乙、丙三种液体中都处于漂浮状态，根据漂浮条件可知，木棍受到的浮力大小都等于自身重力，所以木棍所受浮力
F甲=F乙=F丙
由图可知，木棍在三种液体中排开液体的体积大小关系为
V排甲<V排乙<V排丙
根据F浮=ρ液gV排可知，三种液体密度关系为
ρ甲>ρ乙>ρ丙
图中三种液体的深度相同，再由 p=ρ液gh可知，容器底部受到的液体压强大小关系为
p甲>p乙>p丙
故选D。

6．C
解析：C
【详解】
A．铡刀在使用时，动力臂大于阻力臂，实质上是一种省力杠杆，故A错误；
B．刀刃很薄，是在压力一定时，通过减小受力面积来增大压强，故B错误；
C．由图知，甘蔗放在a点比b点时的阻力臂更小，在动力臂和阻力不变时，根据杠杆平衡条件可知，动力会更小，所以甘蔗放在a点更易被切断，故C正确；
D．图中F1方向竖直向下，F2方向垂直于杠杆向下，由动力臂的定义可知，手沿F1方向用力比沿F2方向用力时的动力臂要小，由杠杆平衡条件可知，动力更大，即
F1>F2
所以手沿F1方向用力比沿F2方向更费力，故D错误。
故选C。

7．D
解析：D
【详解】
AD．木块静止地漂浮在水面上时，F浮=G；
因为木块所受到的浮力F浮=ρ水gV1，所以ρ水gV1=mg，
木块的质量m=ρ水V1；
木块完全浸入水中时所排开水的体积等于木块的体积，
由题意知木块的体积V=V2，
则木块的密度： ；故A错误，故D正确；
B．缓慢下压木块的过程中，溢水杯中水的深度不变，由p=ρgh可知，溢水杯底部受到水的压强不变，故B错误；
C．木块完全浸没后的浮力：
F浮′=ρ水gV2，
木块完全浸没时，由力的平衡条件可得：
F浮′=F压+G木，
所以手对木块的压力（最大压力）：
F压=F浮′-G木=ρ水gV2-mg=ρ水gV2-ρ水V1g=ρ水g（V2-V1），故C错误；

8．A
解析：A
【详解】
①②在水平方向上，两个物体都受拉力与滑动摩擦力作用，两个物体都做匀速直线运动，处于平衡状态，所以，；两个完全相同的物体在同一水平面上运动，两物体对水平地面的压力等于自身的重力，两物体自身的重力相等，则两个压力大小相等，接触面的粗糙程度都相同，所以两物体所受的摩擦力大小相等，即，所以，故①错误，②正确；
③④因为，v甲>v乙，所以在相同的时间内路程关系是，而由上述①②解析可知，，根据，可得，故③正确，④错误；
综上所述，②③正确。
故选A。
二、填空题

9．形状 弹性势能
【详解】
[1]球拍受到了力的作用，使得球拍的网面凹陷，说明力可以改变物体的形状。
[2]网球在离开网面时，球网的弹性形变程度变小，弹性势能变小，网球的速度变大，质量不变，动能变大，弹性势能转化为网球的动能。

10．惯性 沿a方向运动
【详解】
[1][2]实心球被抛出后，由于惯性要保持原来的运动状态继续向前运动；此时实心球主要受到重力作用，重力改变小球的运动状态，所以实心球在上升过程中，速度不断减小，当实心球运动到最高点Q时，在竖直方向上速度为零，但由于惯性，在水平方向仍然运动，若此时所受的外力全部消失，由牛顿第一运动定律知，实心球将沿水平方向做匀速直线运动，即沿a方向运动。

11．②④ ③⑤
【详解】
[1] ①书包背带做得较宽是通过增大受力面积从而减小压强，故①不符合题意；②砍柴刀刃磨得很锋利，通过减小受力面积从而减小压强，故②符合题意；③运动鞋底有很深的花纹，是通过减小受力面积从而减小压强，故③不符合题意；④装订试卷时用力按压订书机，是通过增大压力从而增大压强，故④符合题意；⑤写字的笔杆握笔处凹凸不平与压强无关；⑥搬运机器时，在机器下面垫上圆木，与压强无关，故⑥不符合题意，故选②④。
[2]与摩擦力有关的是增大摩擦的是③⑤⑥，③⑤是通过增大接触面的粗糙程度从而增大摩擦力，而⑥通过以滚动代替滑动减小摩擦力，故增大摩擦力的是③⑤。

12．减小 增大
【详解】
[1[运动员穿上滑雪板，是通过增大与雪地的接触面积的方法，减小对雪地的压强，防止陷入松软的雪中，故目的就是减小压强。
[2]运动员加速下滑过程中，质量不变，速度增大，所以动能增大。

13．F
解析：惯性 左 左 3.2 0.2 =
【详解】
[1]木块和小车一起向右运动，当小车受到障碍物作用处于静止时，木块由于惯性还要保持原来向右的运动状态，所以，木块会从车上的a点滑至b点。
[2]由于木块从a运动到b的过程是向右运动，所以，木块受到的摩擦力方向向左。
[3]当如图乙所示固定木块时，向左拉的小车，木块相对于小车向右运动，因此木块受到的摩擦力与木块的运动方向相反，即摩擦力的方向向左。
[4]由于木块质量为0.8kg，由 知道，与小车间的正压力

故滑动摩擦大小

[5][6]由图知道，该弹簧测力计的分度值是0.2N，由于用力F拉着小车向左水平匀速运动，由平衡条件知道，此时此时F=f。

14．小于 惯性
【详解】
[1]当汽车在水平地面上疾驶时，空气流过汽车上方的速度大于流过汽车下方的速度，根据流速越大压强越小，汽车受到空气向上的压强大于向下的压强，汽车受到空气向上的升力作用，所以汽车疾驰时，车对地面的压力小于汽车受到的重力。
[2]在某一瞬间突然刹车，同时转动方向盘，因汽车具有惯性要保持原来的运动状态，仍要向前运动，同时摩擦力改变了汽车的运动状态，形成漂移。

15．小
【详解】
[1]因为
OB:AB=3:2
所以
OB:OA=OB:(OB+AB)=3:(2+3)=3:5
由杠杆平衡的条件可得
F•OB=G•OA
则
G===36N
[2]当重物从A端
解析：小
【详解】
[1]因为
OB:AB=3:2
所以
OB:OA=OB:(OB+AB)=3:(2+3)=3:5
由杠杆平衡的条件可得
F•OB=G•OA
则
G===36N
[2]当重物从A端往O点水平移动时，阻力不变，阻力臂变小，动力臂不变，根据杠杆的平衡条件可知，F将变小。

16．3 135
【详解】
[1]武帅对书所做的功
W=mgh=5kg×15×10N/kg×6m=4500J
[2]由图像知，当搬动的物体质量为15kg时，搬动的功率最大为50W，所以要想尽
解析：3 135
【详解】
[1]武帅对书所做的功
W=mgh=5kg×15×10N/kg×6m=4500J
[2]由图像知，当搬动的物体质量为15kg时，搬动的功率最大为50W，所以要想尽可能快地搬书上楼，每次应搬书的捆数

[3]最快完成任务，搬书上楼所用的时间

则下楼的时间

所以搬书所用的最快时间
t总=t+t1=90s+45s=135s
三、解答题

17．【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下
解析：
【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下

18．【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

19．【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

20．刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测
解析：刻度尺 拉力F与弹簧伸长量的比值是定值 3 在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比
【详解】
（1）[1]在实验中，需要测量弹簧伸长量，所以还需要的测量仪器是刻度尺。
[2][3]由表格第2、4、6组数据知，拉力F与弹簧伸长量的比值是定值为2.5，而第3级数据中，两者的比值为1.9，所以弹簧的伸长量与它所受的拉力大小成正比，而明显错误的是长3组数据。
（2）[4]由实验结论知，当弹簧所受的拉力为4N时，弹簧的伸长量

将表格中正确的数据依次在坐标轴中描出对应的点，然后将各点用线连接，作图如下：

（3）[5]由数据表格知，在0~6N拉力作用下，弹簧的伸长量与所受到的拉力正比，据此可得出题目中的实验结论。

21．水平 1.8N 匀速 等于 压力 型号1 不必 受力面积 接触面的粗糙程度
【详解】
（1）[1]因弹簧自身有重力，测量水平拉力时，弹簧测力计
解析：水平 1.8N 匀速 等于 压力 型号1 不必 受力面积 接触面的粗糙程度
【详解】
（1）[1]因弹簧自身有重力，测量水平拉力时，弹簧测力计应在水平方向上进行调零。
[2]图中弹簧测力计的分度值是0.1N，示数是1.8N。
（2）[3][4]当沿水平方向匀速拉动弹簧测力计时，鞋子受到的摩擦力和拉力是一对平衡力，大小相等。
（3）[5]研究摩擦力大小与接触面粗糙程度的关系时，要控制压力大小相同，而实验中没有控制压力相同。
[6]型号1鞋对水平面的压力较小，但摩擦力和型号2鞋相同，说明型号1鞋摩擦性能更好些。
（4）[7]改进了实验后，运动鞋相对桌面静止，鞋在水平方向上受到测力计的拉力与摩擦力为一对平衡力，大小相等，这样改进的好处是不需要再保证匀速直线拉动鞋子，且弹簧测力计处在静止状态方便读数。
（5）[8]橡胶垫与鞋的接触面积大约一半时，弹簧测力计的示数仍不变，说明鞋受到的摩擦力大小不变，压力和粗糙程度一定时，摩擦力的大小与受力面积大小无关。
（6）[9]压力不变，将一些稻草塞进后轮底下，增大了接触面的粗糙程度，使汽车受到的摩擦力增大，汽车很快就爬上来了。
二

22．形变 在受力面积一定时，压力越大 b、d =
【详解】
(1)[1]通过实验图a、图b，可以得出：力能使物体发生形变。
(2)[2]通过实验图b、图c，可以得出：在受力面积
解析：形变 在受力面积一定时，压力越大 b、d =
【详解】
(1)[1]通过实验图a、图b，可以得出：力能使物体发生形变。
(2)[2]通过实验图b、图c，可以得出：在受力面积一定时，压力越大，压强越大。
(3)[3]即探究压力的作用效果与受力面积大小的关系时应控制压力的大小不变，故通过观察图b、 d后得出：在压力一定时，受力面积越小，压强越大。
(4)[4]设图b中字典对海绵的压强是pb，图e中字典对桌面的压强是pe，根据

故pb等于pe。
二

23．右 B 62 0.9 纯酒精 小于 ②①③
【详解】
（1）[1]调节天平在水平台面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的左侧，所
解析：右 B 62 0.9 纯酒精 小于 ②①③
【详解】
（1）[1]调节天平在水平台面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的左侧，所以应向右调节平衡螺母。
（2）[2]当小明将砝码盒中最小的砝码放入右盘后横梁指针仍偏向分度盘的左侧，说明右侧砝码偏轻，此时应该调节游码，即向右移动游码，使天平平衡，故B符合题意，AC不符合题意。
故选B。
（4）[3]如图丙所示，游码标尺的分度值是0.2g，烧杯和剩余酒精的总质量
m=50g+10g+2g=62g
（5）[4]由图可知，量筒的分度值为2mL，酒精的体积
V=40mL=40cm3
倒入量筒中酒精的质量为
m'=98g-62g=36g
酒精的密度为

[5]由于医用酒精的密度为0.87g/cm3，所以需要添加密度小的纯酒精。
（6）[6]密度计的重力不变，密度计处于漂浮状态浮力等于重力，即浮力也不变。设A、C、D三点显示的密度分别为、、 则可得

约去g可得

由题意知，

解得：

所以这种液体的密度小于1.30g/cm3。
（7）[7]密度计的特点是刻度不均匀，上疏下密，上小下大，而且分度值越小越准确，深度越深相邻两密度值的间距越大；由题图可知密度计②所处的深度最深，相邻两密度值的间距最大，分度值最小，测量值最准确；密度计③所处的深度最小，相邻两密度值的间距最小，分度值最大，所以在测量其他液体密度时结果精确度从大到小依次排列为②①③。

24．速度 阻力
木块被推动的距离 守恒 能 不受力
【详解】
（1）[1]甲实验中同一钢球从斜面的不同高度由静止滑下，目的是研究质量一定时，物体的动能大小与速度的
解析：速度 阻力
木块被推动的距离 守恒 能 不受力
【详解】
（1）[1]甲实验中同一钢球从斜面的不同高度由静止滑下，目的是研究质量一定时，物体的动能大小与速度的关系。
[2]乙实验中，让同一个小车从同一高度滑下，则到达底端时速度相同，在粗糙程度不同的平面上运动时所受的阻力不同，所以乙实验的目的是探究小车的运动与所受阻力的关系。
（2）[3]甲实验中通过观察木块被推动的距离的大小来间接的判断物体动能的大小，木块被推的越远，表示钢球的动能越大，这种常用的实验方法是转换法。
[4] [5]若斜面光滑，钢球从静止滚到斜面底端的过程中只受重力作用，钢球的机械能守恒；斜面是否光滑与木块移动的距离无关，所以能完成实验探究。
（3）[6]由实验可知，接触面越光滑，物体所受阻力越小，物体运动的越远，所以由此推理，如果物体不受力，则运动的物体将永远保持匀速直线运动状态。

25．便于测量力臂 左 2 右 20 F1l1=F2l2 变大 没有考虑杠杆自重对实验结果的影响
【详解】
（1）[1][2]因为钩码对杠杆的力在竖直方向
解析：便于测量力臂 左 2 右 20 F1l1=F2l2 变大 没有考虑杠杆自重对实验结果的影响
【详解】
（1）[1][2]因为钩码对杠杆的力在竖直方向上，和调节水平的杠杆垂直，此时支点到挂钩码的位置之间的距离就是钩码的力臂，因此，将杠杆调节到水平位置，目的是便于测量力臂；平衡螺母的调节方法是“左倾右调，右倾左调”，图中杠杆右倾，故不管哪端的平衡螺母都要向左调。
（2）[3]设杠杆上每格长度为L,根据杠杆平衡条件F1l2=F2l2可得
3N×2L=F2×3L
F2=2N
因此B点应挂2个钩码。
[4] 将A、B两点下方所挂的钩码同时向靠近支点O的方向移动一格，则
3N×L＜2N×2L
因此杠杆不平衡，右端下沉。
（3）[5]根据杠杆平衡条件
F1l2=F2l2
带入数值
2N×0.3m=3N×l2
l2=0.2m=20cm
故所缺数据是20。
[6]由数据可看出，每组数据中，两侧力和力臂的乘积都相等，所以总结出杠杆平衡条件： F1l1=F2l2。
（4）[7] 测力计从a位置转到b位置时，阻力和阻力臂没变，但动力臂变小，故动力要变大杠杆才能保持平衡，因此示数变大。
（5）[8]因为杠杆有重力，重力竖直向下，和钩码对杠杆所起的作用相同，都是让杠杆逆时针转动，因此，不考虑杠杆自身重力对实验的影响，可能会使钩码施加给杠杆的力与其力臂的乘积小于弹簧测力计施加给杠杆的力与其力臂的乘积。

26．（1）10m/s；（2）；（3）
【详解】
解：（1）在平直公里上匀速行驶6km，用时10分钟，汽车行驶的速度

（2）汽车在行驶过程中受到的阻力为车重的0.5倍，汽车行驶过程中受到的阻力

（3）
解析：（1）10m/s；（2）；（3）
【详解】
解：（1）在平直公里上匀速行驶6km，用时10分钟，汽车行驶的速度

（2）汽车在行驶过程中受到的阻力为车重的0.5倍，汽车行驶过程中受到的阻力

（3）汽车静止时对地面的压力等于汽车的重力，车静止时每个车轮与地面的接触面积为0.05m2，受力面积为每个车轮与地面的接触面积的4倍，汽车静止时对地面的压强

答：（1）汽车行驶的速度为10m/s；
（2）汽车行驶过程中受到的阻力为；
（3）汽车静止时对地面的压强为。

27．（1）0.9kg；（2）2.25´103kg/m3；（3）4N
【详解】
解：（1）由图像可知，当h<4cm 时，弹簧测力计示数为9N不变，此时物体未与水接触，由二力平衡条件可知，物体的重力为
G
解析：（1）0.9kg；（2）2.25´103kg/m3；（3）4N
【详解】
解：（1）由图像可知，当h<4cm 时，弹簧测力计示数为9N不变，此时物体未与水接触，由二力平衡条件可知，物体的重力为
G = F = 9N
故物体的质量为

（2）当h>8cm时，弹簧测力计示数为5N不变，此时物体浸没在水中，则物体浸没时受到的浮力为
F浮 = G - F¢ = 9N - 5N = 4N
因物体浸没时排开液体的体积和自身的体积相等，故由F浮= r 液gV得，物体的体积为

故物体的密度为

（3）由图像可知，物体刚浸没时其上表面受到水的压力为0N，由浮力产生的原因可知，下表面受到水的压力为
F下=F浮+F上=4N+0N=4N
答：（1）物体的质量为0.9kg；
（2）物体的密度为2.25´103kg / m3；
（3）物体刚刚浸没在水中时，其下表面受到水的压力为4N。

28．（1）2.5×104Pa；（2）2500N；（3）625W；（4）83.3%
【详解】
解：（1）由乙图可知，河水深度
h=vt1=0.1m/s×25s=2.5m
河床受到压强
p=ρgh=1.0×
解析：（1）2.5×104Pa；（2）2500N；（3）625W；（4）83.3%
【详解】
解：（1）由乙图可知，河水深度
h=vt1=0.1m/s×25s=2.5m
河床受到压强
p=ρgh=1.0×103kg/m3×10N/kg×2.5m=2.5×104Pa
（2）工件露出水面后
η=90%
不计滑轮摩擦时有

所以，动滑轮的重力

（3）由图甲知，滑轮组承重绳子的根数
