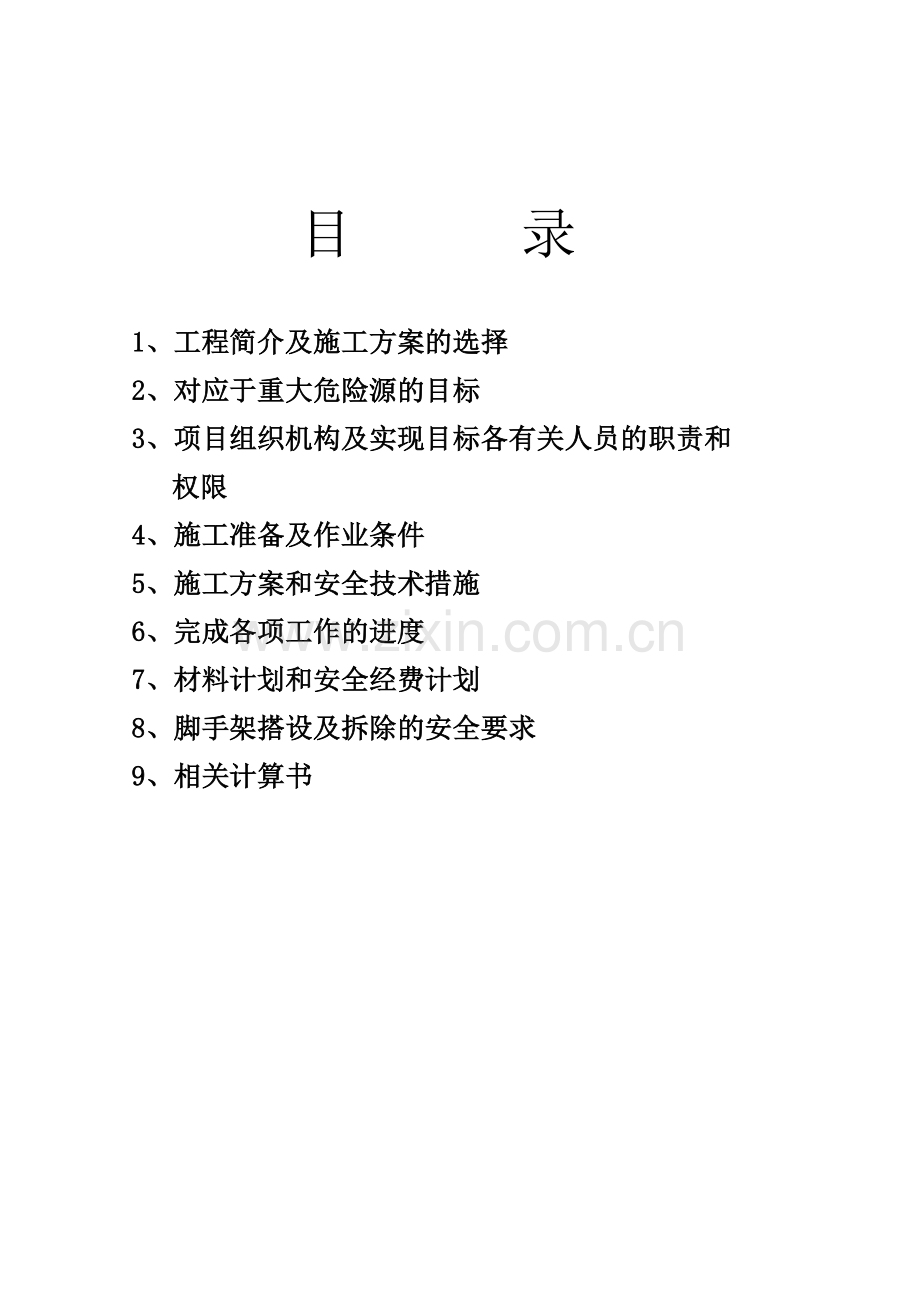

目 录

1、工程简介及施工方案的选择
2、对应于重大危险源的目标
3、项目组织机构及实现目标各有关人员的职责和
权限
4、施工准备及作业条件
5、施工方案和安全技术措施
6、完成各项工作的进度
7、材料计划和安全经费计划
8、脚手架搭设及拆除的安全要求
9、相关计算书

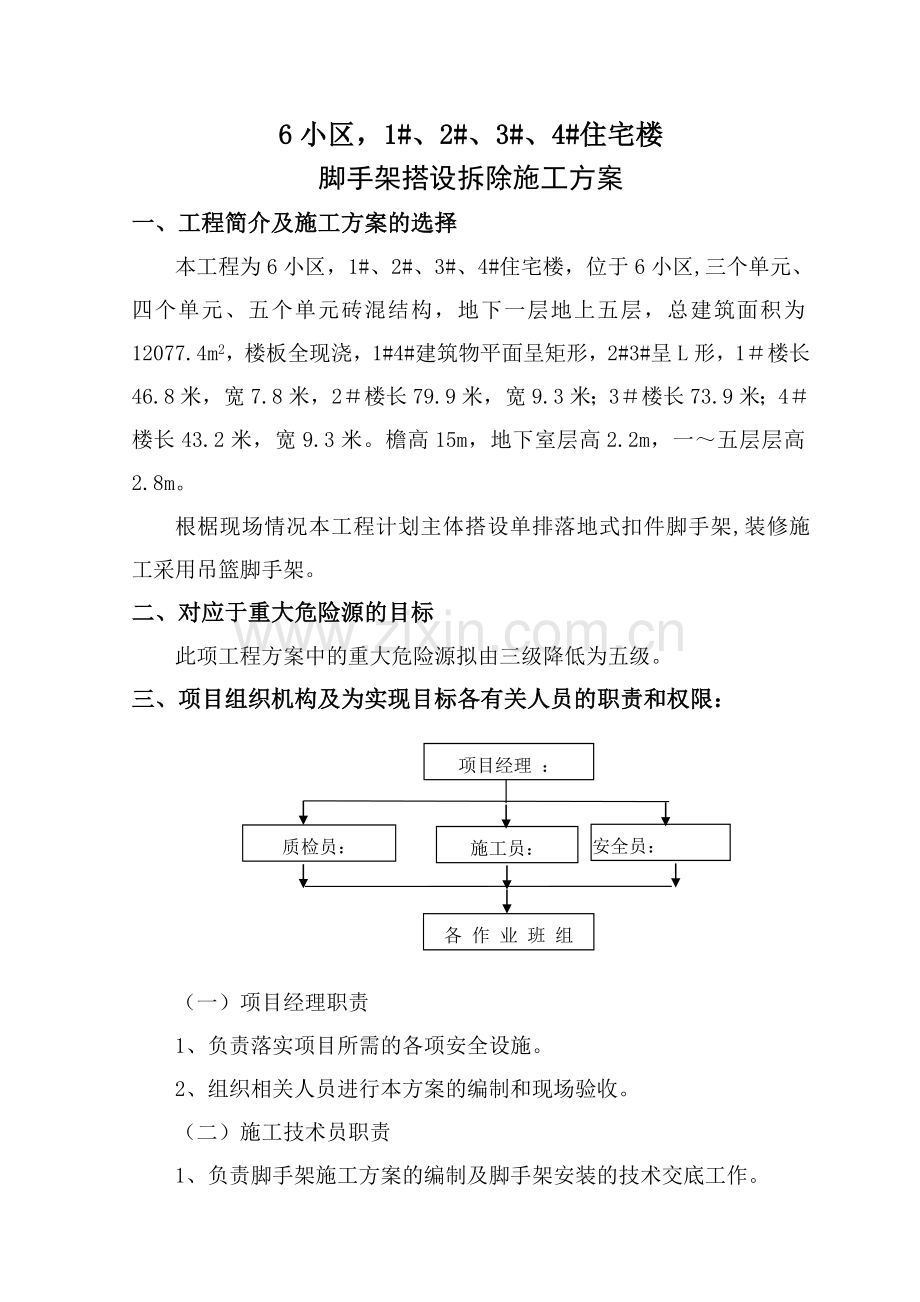

6小区，1#、2#、3#、4#住宅楼
脚手架搭设拆除施工方案
一、工程简介及施工方案的选择
本工程为6小区，1#、2#、3#、4#住宅楼，位于6小区,三个单元、四个单元、五个单元砖混结构，地下一层地上五层，总建筑面积为12077.4m2，楼板全现浇，1#4#建筑物平面呈矩形，2#3#呈L形，1＃楼长46.8米，宽7.8米，2＃楼长79.9米，宽9.3米；3＃楼长73.9米；4＃楼长43.2米，宽9.3米。檐高15m，地下室层高2.2m，一～五层层高2.8m。
根椐现场情况本工程计划主体搭设单排落地式扣件脚手架,装修施工采用吊篮脚手架。
二、对应于重大危险源的目标
此项工程方案中的重大危险源拟由三级降低为五级。
三、项目组织机构及为实现目标各有关人员的职责和权限：
项目经理 ：
安全员：
质检员：
施工员：
各 作 业 班 组

（一）项目经理职责
1、负责落实项目所需的各项安全设施。
2、组织相关人员进行本方案的编制和现场验收。
（二）施工技术员职责
1、负责脚手架施工方案的编制及脚手架安装的技术交底工作。
2、协同项目经理、安全员做好施工现场架体的检查与验收，发现隐患立即提出技术整改措施。
（三）安全员职责
1、组织各施工班组进行安全活动和教育。
2、负责组织项目技术人员和施工班组进行验收检查工作，并督促检查施工人员正确使用防护用品。
3、负责对工地各种安全标志牌、警示牌及安全标语的张挂工作。
4、掌握了解本项目的安全安全生产情况并对施工全过程进行监督，发现事故隐患及苗头，应及时采取措施，予以整改和纠正。
（四）质量检查员职责
1、在进行质量检查的同时，协助安全员进行安全检查，对检查出的隐患及时提出整改方案。
2、坚持杜绝违章指挥，制止违章蛮干，确保脚手架安全目标的实现。
（五）架子工职责
1、上岗人员必须持证上岗，并认真学习严格执行安全技术操作规程，自觉遵守安全生产规章制度，积极参加安全活动。
2、认真执行安全技术交底，严格按照本方案进行脚手架的搭拆，不违章操作，服从管理人员的指挥。
3、正确佩戴防护用品，对不安全作业要敢于制止，并有权拒绝违章指挥。
4、发生伤亡和未遂事故，要保护现场并立即上报。
四、施工准备及作业条件
1、操作人员持证上岗，施工技术人员对本方案进行技术交底。
2、架体搭设前必须对室外回填土进行打夯，场地平整。
3、架体材料进场后必须验收合格，防护用品必须符合要求。
4、施工前必须编制施工方案，操作时对操作人员进行安全教育和安全技术交底。
五、施工方案和安全技术措施
(一)、施工方案
工艺流程：
地基夯实→铺通长木板→安放底坐→立杆→扫地杆→大横杆→小横杆→连墙杆→剪刀撑→挂密目网→本工程采用单排架
1.地基：室外土方回填时，严格按照设计要求，对每层土夯实，并且检查回填土试验报告，看地基是否满足。
2. 铺通长木板：脚手架立杆下铺设一层50×200×4000的通长木板，增大立杆的受力面积。
3.安放底坐:在每根立杆下安放一个成品金属底坐。
4.立杆：立杆采用φ48的钢管，立杆间距1500mm。立杆距墙450mm。5.扫地杆：脚手架设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距离底座上皮不大于200㎜处的立杆上，横向扫地杆采用万向扣件，固定在紧靠纵向扫地杆下方的立杆上。
6.大横杆：大横杆（纵向水平杆）间距1800mm设置，上下大横杆的接头相互错开，并且不在同跨内。
7.小横杆：小横杆根据脚手板的长度（3000mm）按1350mm设置。
8.连墙杆：连墙杆按二步三跨呈矩形设置，在墙体的内外用钢管和扣件夹死，连墙杆的设置如下图：

说明：连墙杆靠近主节点呈水平设置（如不能水平连接时，与脚手架连接的一端应下斜连接），偏离主节点的距离不大于300mm。
9.剪刀撑：剪刀撑在外架的端头必须设置，在外架的中间按距离不大于15m，并且剪刀撑跨越立杆的根数小于7根。剪刀撑的接长采用搭接，搭接长度不少于1m，斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上旋转扣件中心线至主节点的距离，不大于150㎜，扣件应不少于2个，剪刀撑的搭设如上图。
10.挂密目网：密目网用专用绳上下绷紧，不允许用铅丝代替。
11.脚手板：作业层脚手板应满铺，铺稳，离开墙面120-150㎜，脚手板的搭设采用对接平铺，脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130-150㎜，两块脚手板外伸长度的和不大于300㎜，脚手板的搭设如下图：

12.本工程在3m设兜网，并随进度在操作层设硬防护（满铺脚手板）。
（二）、安全技术措施
1.脚手架必须配合施工进度搭设，一次搭设高度不超过相邻连墙件以上二步，严禁将外径48㎜与51㎜的钢管混合使用，扣件必须与钢管外径相同。
2.脚手架在投入使用前，必须由施工负责人组织由搭设和使用脚手架的负责人及安全人员检查，履行交接验收手续，特殊脚手架在支搭拆装前要由技术部门编制安全施工方案，并报上级技术领导审批后，方可施工。
3.脚手架搭设必须由有相应资质的专业班组进行，操作人员必须戴安全带，并随工作进度将安全带固定在钢管上。
4.安全员随时检查，发现违章行为坚决制止。
5.施工过程中，由架子工每天对架体进行维修和保养，随时清除掉架上的杂物。
6.加强安全教育，对随便乱拆架体构件的人员进行经济处罚。
六、完成本项工作的进度
钢管、扣件按工程进度组织进场，本工程外架计划从2011年6月20日开始搭设，至2011年10月30日完。
七、材料计划和安全经费计划
1.架体材料需用量
序 号
名 称
数 量
备 注
1
钢管
7500m×2
1#、2#、3#、4#楼用量
2
扣件
5000个×2

3
木板
180m×2

4
底座
125个×2

5
密目网
300片×2

2.安全防护用品
本架体工作需用安全带30条，安全帽100顶，总计约2000元。
八、脚手架拆除的安全要求
1.脚手架拆除必须从上到下逐层进行拆除，严禁上下同时作业，拆除时先拆小横杆、大横杆、立杆、连墙杆。分段拆除高差不大于2步。如高差大于2步应临时加设连墙件。
2.当架体拆至最后一根长立杆时，先在架体外侧设临时抛撑加固后再行拆除。
3.拆除的各钢管、扣件不得向下抛弃，应随层传入室内，用塔吊、龙门架运至地面。
4.操作人员必须系好安全带、安全帽。
5.拆除时，由安全员进行监护，防止作业面行人经过。
6.拆除的钢管、扣件在楼面上分散堆放，防止楼板超载。
7.拆除过程中加强成品保护，防止损坏墙面和架体材料。
九、相关计算书（略）
