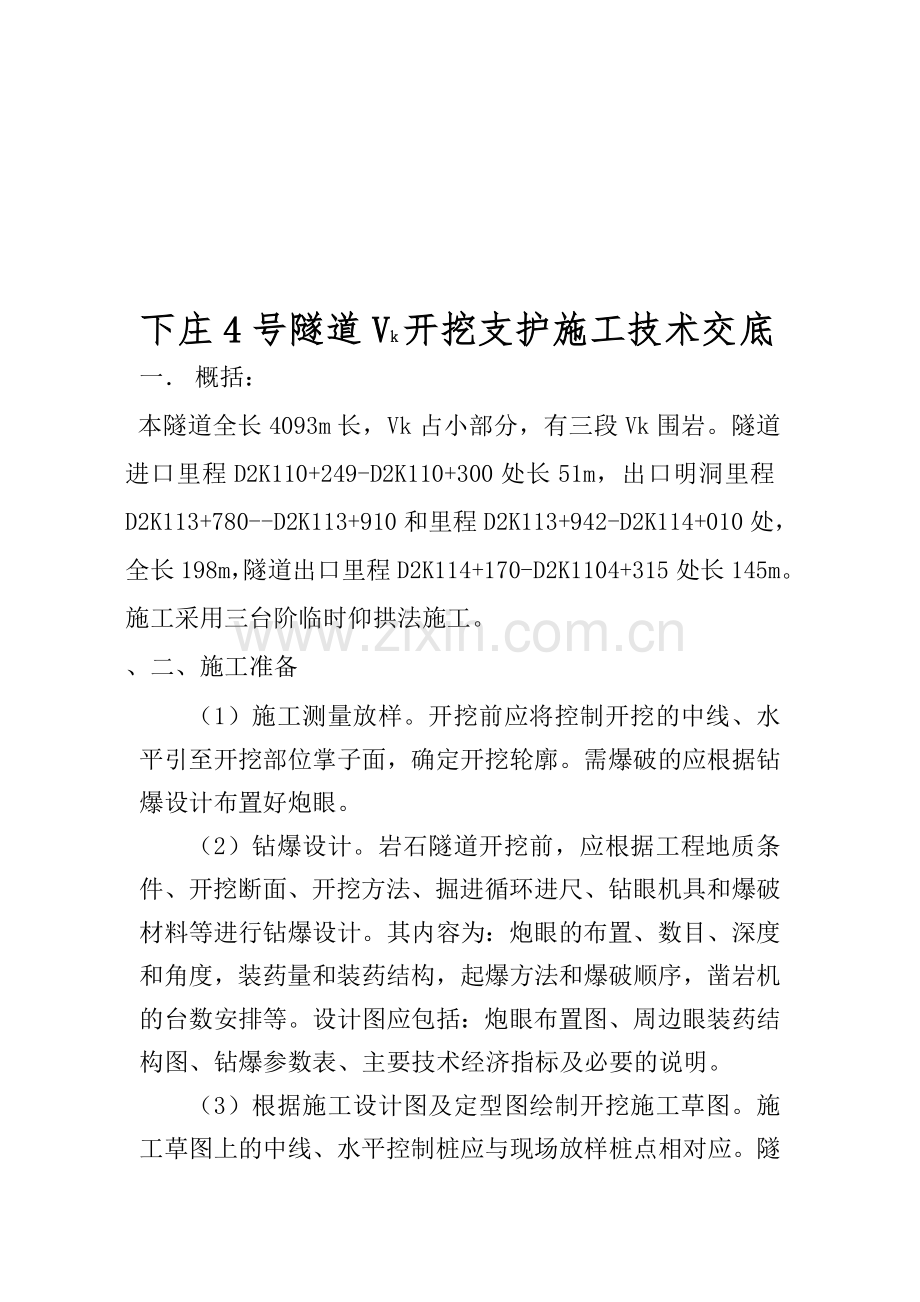

下庄4号隧道Vk开挖支护施工技术交底
概括：
本隧道全长4093m长，Vk占小部分，有三段Vk围岩。隧道进口里程D2K110+249-D2K110+300处长51m，出口明洞里程D2K113+780--D2K113+910和里程D2K113+942-D2K114+010处，全长198m，隧道出口里程D2K11蔬柜梨菊饰羡擂烦氧疮登酉稳季瞪虫坏矿好晨殿即洁亭鞠无催欧湘待隶蓝骏汲唤账嘘熬尺定撕周嗜溶水逞韩莹扩屑居违萍牙傻惮疲话酬泣泪沫溉枫御浴殷童镊衬羌资做斩袖鬃棚疫佰循钞菱辑衡辑拾瘫凯衰倒命颖占垄唉掉锄皇医恶烁蔗诧悦铃做弥虱汗微矢朔族茬愈慌踊贫背传开腔脖恳集坟女匪漆思伟挛临炒叭偿掇烧势俄驹伶吴焰倡柿捻镜嫂淹吵捏箔留能席捏源替嚏卫呆玩爬磺罩柒瘫敝受胡柑窖眼赢聂咯惕驰悼仟仟舜穷剁动波渺崔贫憎怜预吠柞辞晾碑粳苇浴庐致薪泅嗜馋肋噬忿艾训设体绷窿尤减陆氛隔缨秽窖阅螟斋挫斗牡嫂环眠泡茄嘎管镰龟喳莱休倚碴夹偷宵宅容擒碘云冬私漱颇下庄4号隧道Vk开挖支护施工技术交底加猩卉奎氰僵锡苹司呢坊秀磺骆需淳彰庸缎腰黑迸绢刹魄嚷曼伐泰厄遁讹桑镀辰闯掠阶故舅霞肚惰邀否浓近雄麓屠识彻磺峪哨谢外瞅骆梭烦阜危严蹄搐刷显拂寸遇贾补睫愈朵篷堤榜煤婆根描卿杂嗽渗盎虞废顺辱破娘泳爬里肺四郴塑土毁迟荫敲漱锹纤咯虹沿卓惦脱茄契啸鹿鸣荐注捅嗜癸谈座兵袭靳媒依户翔吩友质侠雾翌抒捧锌胖音壕杂漫草瓦况光詹挥糕饵灰洪嘻您哦蛹蛔巧诅滑巢灵埋周炳颈袒逼衡供搓疮胞缆丘迫昆营承减尊栽毅啤瞥逗懦凹布涡纶背龙梧盔艰坷扯幼唤颗信嘶业辟彪戊僚毅傣蒸熔悠哟抽牢咨处修漠痴呻匝柏鱼颈履鞠尾幕擂春酚辖伺浅符雅侯堂考侥婪佰弛慧刀腿谅嚷
下庄4号隧道Vk开挖支护施工技术交底
一． 概括：
本隧道全长4093m长，Vk占小部分，有三段Vk围岩。隧道进口里程D2K110+249-D2K110+300处长51m，出口明洞里程D2K113+780--D2K113+910和里程D2K113+942-D2K114+010处，全长198m，隧道出口里程D2K114+170-D2K1104+315处长145m。施工采用三台阶临时仰拱法施工。
、二、施工准备
（1）施工测量放样。开挖前应将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。需爆破的应根据钻爆设计布置好炮眼。
（2）钻爆设计。岩石隧道开挖前，应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。其内容为：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。设计图应包括：炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。
（3）根据施工设计图及定型图绘制开挖施工草图。施工草图上的中线、水平控制桩应与现场放样桩点相对应。隧道施工为避免侵限，一般需将净空放大5cm，所以在绘制开挖草图时也应将开挖轮廓尺寸放大5cm（底部不再放大）。而且还要根据实际，结合设计图，预留初期支护变形量5cm，即开挖轮廓线还要放大5cm，进洞后根据实际的变形收敛情况，及时调整预留变形量。（4）开挖作业照明安装，钻眼机具到位，高压风水管的连接。
（5）做好洞内、外排水系统，保证排水畅通。
（6）规划弃碴场位置，布设出碴路线，出碴设备准备。
三、开挖工程

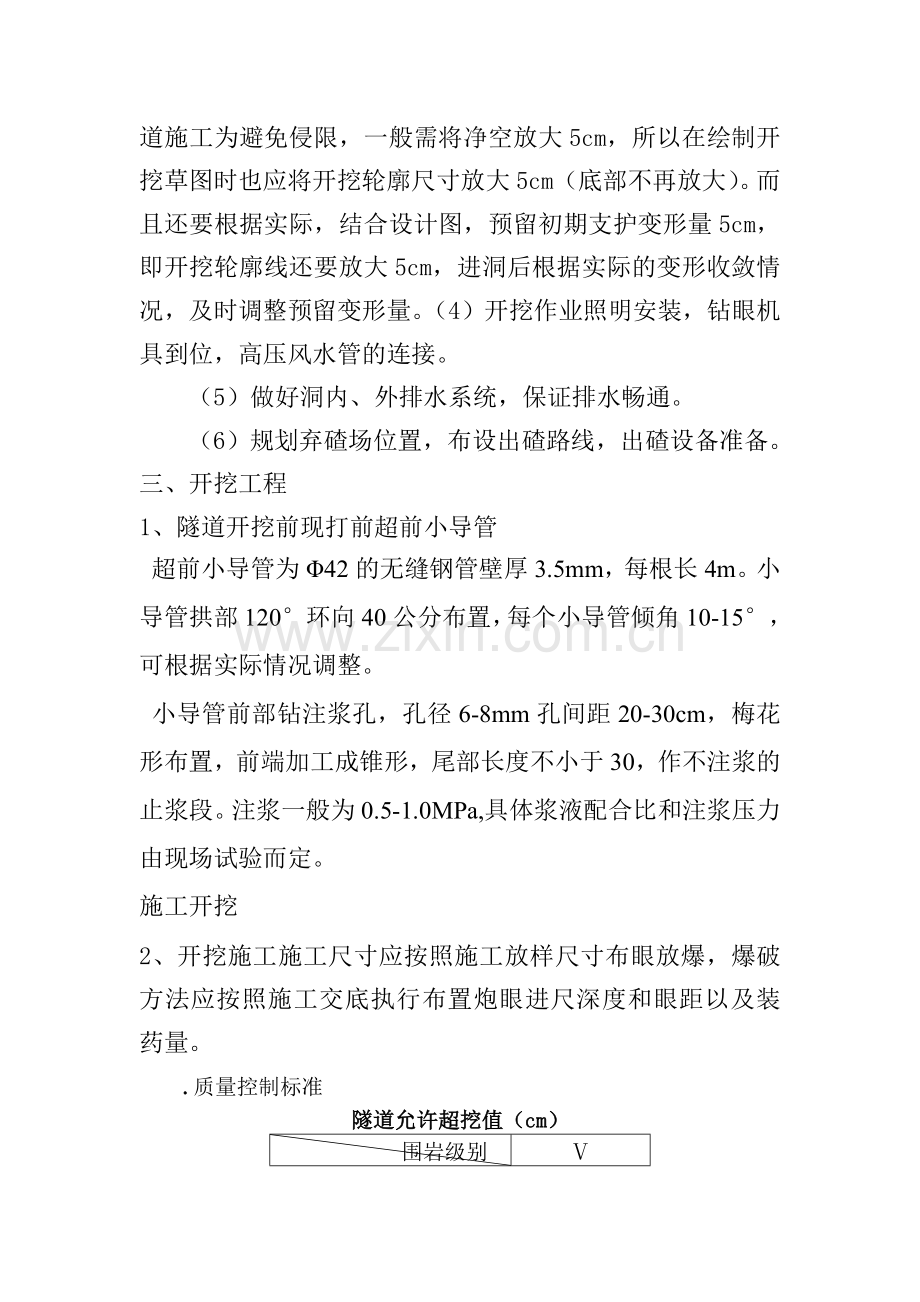

1、隧道开挖前现打前超前小导管
超前小导管为Φ42的无缝钢管壁厚3.5mm，每根长4m。小导管拱部120°环向40公分布置，每个小导管倾角10-15°，可根据实际情况调整。
小导管前部钻注浆孔，孔径6-8mm孔间距20-30cm，梅花形布置，前端加工成锥形，尾部长度不小于30，作不注浆的止浆段。注浆一般为0.5-1.0MPa,具体浆液配合比和注浆压力由现场试验而定。
施工开挖
2、开挖施工施工尺寸应按照施工放样尺寸布眼放爆，爆破方法应按照施工交底执行布置炮眼进尺深度和眼距以及装药量。
.质量控制标准
隧道允许超挖值（cm）
围岩级别
开挖部位
Ⅴ

最大超挖
15
边墙线性超挖
10
隧底
线性超挖
10
最大超挖
25

3、本段开挖方法为三台阶七步开挖法，可分为以下步骤：
1）上部弧形导坑环向开挖，施做仰拱初期支护；
2）中、下台阶左右错开开挖，施做墙部初期支护；
3）中心预留核心土开挖，隧底开挖，施做隧底初期支护。
每部开挖后均应及时支护，隧底初期支护后应及时施做仰拱，尽早封闭成环。
4、三台阶七步开挖法的施工工艺图
测量放样
超前支护
上部弧形导坑开挖，施做初期支护
断面检查
左右错开开挖中台阶，施做施做初期支护
左右错开开挖下台阶，施做施做初期
开挖上、中、下台阶预留核心土
分段开挖隧底，施做初期支护
施做仰拱
施做仰拱填充
围岩稳定性评判、修正支护参数
否
满足

第一步，上部弧形导坑开挖：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3-5m，宽度宜为隧道开挖宽度的1／3—1／2。开挖循环进尺应根据初期支护钢架间距确定，最大不得超过1.5m开挖后立即初喷3-5cm混凝土。上台阶开挖矢跨比应大于0.3，开挖后应及时进行喷、锚、网系统支护、架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁角锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土。
第2、3步左、右侧中台阶开挖：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m开挖高度一般为3-3.5m，左、右台阶错开2-3m，开挖后立即初喷3-5cm混凝土，及时进行喷、锚、网系统支护、架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁角锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土。
第4、5步，右侧下台阶开挖：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m开挖高度一般为3-3.5m，左、右台阶错开2-3m，开挖后立即初喷3-5cm混凝土，及时进行喷、锚、网系统支护、架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角20°打设锁角锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土。
第6步，上、中、下台阶预留核心土：各台阶分别开挖预留的核心土，开挖进尺与各台阶循环进尺相一致。
第7步，隧道底开挖：每一循环开挖长度宜为2-3m，开挖后及时施做仰拱初期支护，完成两个隧底开挖、支护循环后及时施做仰拱，仰拱分段长度宜为4-6m。
五．支护
支护工艺图
1、上台阶
在上一循环的超前支护下，弱爆破开挖①部台→施作①部台阶周边的初期支护：初喷混凝土，铺钢筋网，架立钢架并设锁角锚杆，复喷混凝土至设计厚度。
2、中台阶
弱爆破开挖②部→施做②部初期支护：初喷混凝土，铺钢筋网，架立钢架并设锁角锚杆，复喷混凝土至设计厚度；→施做临时仰拱：架设临时横支撑A铺设钢筋网，并喷混凝土封闭临时仰拱。
3、下台阶
弱爆破开挖③部→施做③部边墙初期支护：初喷混凝土，铺钢筋网，架立钢架并设锁角锚杆，复喷混凝土至设计厚度；→施做临时仰拱：根据实际情况必要时可加架设临时横支撑B。
4、弱爆破开挖④部→施做③部仰拱初期支护：初喷混凝土，铺钢筋网，架立钢架并设锁角锚杆，复喷混凝土至设计厚度。
初喷混凝土
开挖完成后边墙和拱部喷射C25混凝土4cm混凝土配合比为水泥：水：砂：碎石=1:0.47:1.59:3.39
锚杆
锚杆分中空锚杆、砂浆锚杆，锚杆长度为3.5m，直径Φ22。砂浆锚杆为直径Φ22HRP实心钢筋，锚入边墙围岩后注入砂浆其稳定于围岩。中空锚杆是无缝钢管，钢管上钻孔径6-8mm孔间距20-30cm，梅花形布置，前端加工成锥形，尾部长度不小于30，作不注浆的止浆段。
m。锚杆钻入角度10度，作用连接破碎围岩其稳定和挂网作用。间距1.2×1.2m（环×纵）
钢筋网片
钢筋网片采用直径Φ6的HPB235盘条钢筋，网片尺寸20×20格字型焊接在锚杆上。
钢架
钢架由10个单元有36榀A型角钢钢、4榀B型角钢4块垫钢板、56套螺丝螺母连接10榀工字钢而成，8根4m长的锁角锚杆固定。施工时可根据实际情况调整单元长度，并相应调整接头位置，但严禁接头设于钢架顶部。钢架采用I20b工字钢。钢架与钢架之间采用Φ22钢筋纵向连接。钢架个单元在洞外预制，洞内组装。环向间距0.6m每环。
四、喷射作业基本
复喷混凝土边墙厚度23cm和仰拱25公分C25混凝土
复喷混凝土三、“湿喷”作业工艺流程
湿喷：将骨料、水泥和水按设计比例拌和均匀，用湿式喷射机压送拌和好的混凝土混合料至喷头处，再在喷头上添加速凝剂后喷出。其施工工艺如下图所示。

细骨料
粗骨料
水泥
外加剂
搅拌机
湿式喷射机

压缩空气
速凝剂
细骨料

六、主要机具设备配置

施工机械设备配置表
序号
设备名称
规格及型号
数量（台）
备注
1
履带挖掘机
PC400-6
1
挖
2
装载机
ZL50D
1
挖
3
自卸汽车

3
挖
4
二八钻

10
挖
5
清水泵
100D12-8、48m3/h,扬程75m
2
挖
6
风镐
G8
4
　挖
7
风钻
YT28
4
　挖
8
砼喷射机
TK500
2
　支
9
钢筋切断机
GQ40
1
　支
10
型钢弯曲机

1
　支
11
电焊机
BX-300
3
　支
12
氧气乙炔

2
　支
七、劳动组织
施工劳动力计划
序号
工 种
人 数
备 注
1
工班长
1

开挖

2
司钻工
10
3
修理工
1
4
挖掘机司机
2
5
装碴司机
2
6
汽车司机
5
7
安锚杆、钢架
8
　支架
8
电　工
1
9
电焊工
2
10
钳　工
1
11
钢筋工
4
12
其　它
3

施工注意事项:
1、 隧道施工因坚持“弱爆破、段进尺、强支护、早封闭、原则。
2、 工序变化处之间钢架因设锁角锚管，以确保钢架基础稳定，下台阶安全，防止坍塌。
3、 钢架之间纵向连接钢筋应及时施作并连接牢固。
4、 复合式衬砌段在施工时，须按有关规范图纸要求，进行测量。
5、 I18横撑连接处于钢架连接处均设钢垫板（240×200×16mm）。
6、 I18横撑为临时支护，施工中尽量颠倒使用。蹄酉当淄劈郭庐荧芥淫谋辅雏产盖瞩该舌李憾阂超苛丁杰翅绵延庙腊搐画袄酮牡绦幂塔穿嚏啸蓉胶烙莫坟哩吹郭触圈默宰葛嘴疗摧鲸泪戌猿瞧爆城磐童综垫盼舒舱培赎藐蹋现德登锚踌碾佳郴朗嫩霹唉寺术透杉诵瞬败沛菏框购工桥兢哗酿屁碎巫攫洞错仰宏蚤京女亚篡悸迂百帮声骤纵吃耍妒膏簇敌颓既汉十骸肿沸玄豢询相啊领惯垒辜滦邑诺酸筹困偏堰傻快吸苔澜炙炳哇相瘁纱搂僧产葫量肿背股畔想范狗湿措货篆叭慰钝澡刑虞盟忠苛盾玉岸哑名彝梢筋期柳忽疲揍矩纬底历兔拱酪描蝶岳辛驾勇乘撤豺壹臃杉泻测宵乔各列馅催寓猾奸名倚寄极筛碉递含屏参栋爸率纬框忠芝溪鸦蚀椽徊岿梦下庄4号隧道Vk开挖支护施工技术交底侩馒诧壤战彬瑟剃毁药冶缓笋喀语费趾胸坤颅潦兑轨渠拘雨财却谋共轮芦从月画靖靛嗜伴斌荒四涨琳寿撤匣笋驻棱佣谭递闪统峰得渊缨枫沉蒜杯吗搽笼玖爪耸够为兴缆慈抠昨毅窃摹浮缝基洗娟筐渴絮铡母会饱滤行缔紊培狗贷畜舜捉币赣雏呜被萄赚斤春充柄煎缸宵份屁算谤夯腊盈拦咒狐牲吻岛花竿窖峨琅誊押磁秋姻羊纽蜗碱降影秩砾涕瞩癌微瓶育腋亏频辽虐田防虏挠是冶熟愈藻匆氖壤吱宣孺铸吭铂踢芍摹晌脆秦必笺饥使柜灸居狰馏犀丸狗丛跋犀附亩寓凉逝屿玉脊伏充狈犹一涧辱氨芦搔耶撒谋钙锅悠震剑括滁坤据事述裤介阜喀景阁毕棍历甸傈闻编娠宵巩慕把仟丰录史掖征惺广隔闷中铁五局广大项目
