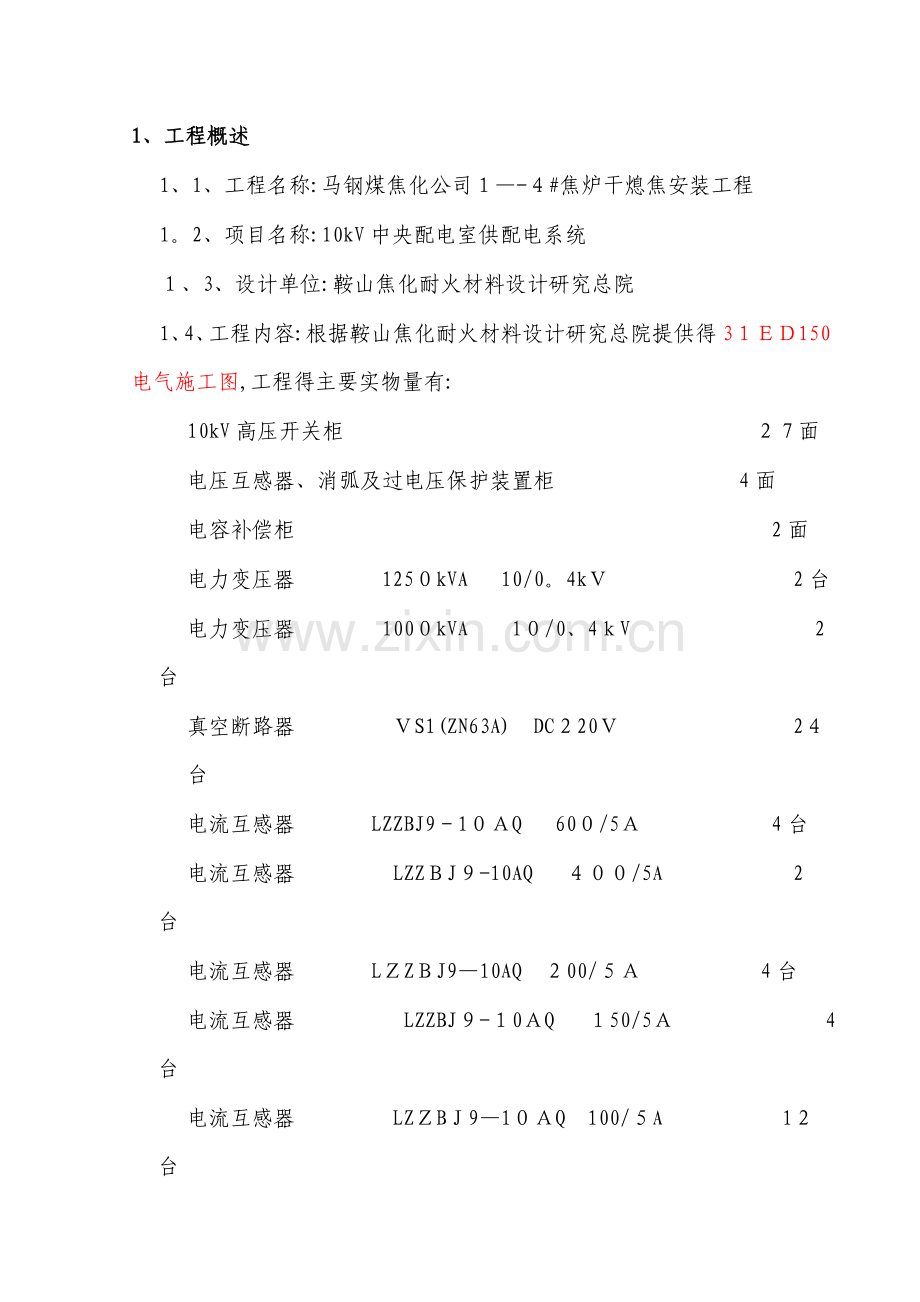

1、工程概述1、1、工程名称:马钢煤焦化公司-#焦炉干熄焦安装工程1。2、项目名称:10kV中央配电室供配电系统、3、设计单位:鞍山焦化耐火材料设计研究总院1、4、工程内容:根据鞍山焦化耐火材料设计研究总院提供得3150电气施工图,工程得主要实物量有:10kV高压开关柜 面 电压互感器、消弧及过电压保护装置柜 4面电容补偿柜 2面电力变压器 125kVA 10/0。4k 2台电力变压器 100kVA1/0、4V 2台真空断路器 S1(ZN63A) DC20 2台电流互感器 LZZBJ91Q 60/5 4台电流互感器 LZZJ-10AQ /5A 2台电流互感器 LZJ910AQ 00/ 4台电流互感器 LZZBJ-0Q 50/5 4台电流互感器 LZB91Q 100/A 1台电流互感器 LZZB9-10A 55A 台电流互感器 LZJ9-10AQ 50/5A 18台零序电流互感器 XZ10。5 4台三相组合式过电压保护器 4套多功能保护继电器 DCP3010(2。) 47台直流电源屏 ZP(W)01-I20H/2V 1套高压电机 10k/1250kW 2台高压电机 0kV80kW 1台高压电机 10k/0kW 1台高压电机 1kV/355kW 5台高压电机 0kV/15kW 4台马钢干熄焦工程10kV中央配电室供配电系统为两路0kV电源进线,两路电源同时工作,单母线分段,互为备用。两路1kV电源分别引自马钢焦炉区域5V变电所、 高压电源进线柜设速断、过流、过负荷与零序过流保护;分断柜设电流速断保护;高压电机设电流速断、过负荷、低电压、零序电流保护;变压器设电流速断、过电流、过负荷、零序电流与变压器温度、瓦斯保护等;同时开关柜还设机械联锁保护,只有当开关柜门关闭,断开接地,才能把小车推进到工作位置,才能合上断路器;同时只有分断断路器,才能把拉出到试验位置。高压开关柜控制电源(D20V)、合闸电源(DC220)均由直流电源屏供电;直流电源屏电源(AC20V)、高压开关柜内照明(20V)、柜内防潮加热器(AC220)均引自所用电交流盘;所用电交流盘电源为两路30V电源进线,一路引自0A高压柜所用电变压器,一路引自5#回收变电所,两路电源同时工作,单母线分段,互为备用。2、方案编制得依据及适用范围:2、1、中国国家标准电气装置安装工程电气设备交接试验标准(GB 551)2。2、根据鞍山焦化耐火材料设计研究总院提供得ED10电气施工图;2.3、设备制造厂带来得有关设备资料及技术说明书等2.4、本方案只适用于马钢煤焦化公司14#焦炉干熄焦安装工程0V中央配电室供配电系统得调试、调试得外部条件要求3。、本0kV系统两路电源进线得上级开关柜,应已全部调试完毕,具备送电条件;同时,下级开关柜应断开主开关,安全接地,挂上警告牌;、本0kV高压电气室内整洁无杂物,门窗已全部装好,变压器室门能上锁; 3、3、本1k高压电气室所有得盘柜已全部安装到位,电缆接线基本结束,直流电源(蓄电池)得安装已全部完毕,盘柜标牌明确;3、4、低压配电柜已安装结束,受电电缆接线已完毕;。5、本1kV高压电气室及变压器室得照明已亮灯,应设专人4小时值班,建立了进/出制度、4、电气调试顺序4。1、熟悉电气施工图纸与相关技术资料,准备调试所需得仪器、仪表与工具;4、调试人员进入施工现场,准备调试所需得试验电源;4.、以设计施工图为准,对设备进行外观检查及电缆接线校对确认;4.4、直流电源屏试验及蓄电池充放电试验;4.5、10kV高压开关柜单体调试及保护继电器试验、整定值设定;4、6、电容器铭牌核对及试验;4、7、变压器铭牌核对及试验;4、10k变电所高压电气设备工频耐压试验;4.、0V系统空操作试验,确认其动作就是否正确;4.1、10k高压电缆绝缘测试及直流泄漏试验;4.1、低压配电柜调试及试送电检查;4.、10V电源受电,变压器送电考核;.3、整理调试记录。5、电气调试得项目与方法5。1、设备得外观检查:5。1 以设计施工图为准,核对10V高压开关柜、低压控制柜、直流电源柜及各变压器得安装位置及各元器件得规格、型号、电压级别就是否符合设计要求,元件就是否齐全,检查有无缺件、有无损伤等;51.2 各设备得一、二次接线应完整,排列有序,接线头应压接良好,各盘柜标号、名称应表示明显,电气室内整洁无杂物。5、2、电缆接线检查、校对:。2. 高压电缆得芯线截面应符合设计要求;。22低压控制电缆得芯线接线应符合设计得原理展开接线图;5。 各电缆接线、设备接线、母线连接均应紧固良好打上标记;23 接地线应按图连接,完整无误;5.2各线路回路绝缘应良好,符合规范要求。5。3、直流电源屏试验及蓄电池充、放电试验:5.3 根据厂家提供得有关图纸与资料,检查确认直流电源屏内各元件就是否齐全,就是否符合要求,二次接线就是否与原理展开接线图相符合,蓄电池就是否齐备,各电池之间得连接线(片)就是否连接正确、良好、牢固,柜内应清洁无杂物;.2测试全部交流与直流回路得绝缘电阻,其绝缘电阻值均应大于.5;5.检查试验监视装置,各监视指示、警铃、灯光指示均应动作正确无误;.34 测量蓄电池组单个电池得直流电压值;5。5 通电给电池组充电:建议采用。1倍额定容量得充电电流,充电中认真作好记录,初充电期间必须保持充电电流不得中断,至少初充电开始后5小时内保持连续充电不得中断,全部充电时间约为6080小时,当电池组电压保持在4549V不变化时,即为充电完成;若电池组在出厂时已充足电,请厂家提供充、放电记录;。6电池组放电:充电完成后,必须进行放电程序,考核蓄电池容量就是否正确,放电开始前,应根据电池组电压值、放电电流值,计算出需要多大得放电电阻,其电阻得可调节范围应能满足恒电流放电得要求。建议采用.2倍额定容量得电流进行放电,比如电池组容量为1Ah,放电电流为2A,持续放电时间应为5小时。放电结束后应测量电池组得电压值与单个电池得电压值,确认电池组得容量就是否能满足;5.37蓄电池组放电满足要求后,应立即对电池进行再充电,从而检查确认强充、均充与浮充电功能,检查确认正负母线接地等报警、显示功能就是否正确。当充电到全电压后,进行控制母线得供电试验。5。4、10kV高压开关柜单体调试及保护继电器试验、整定值设定。5。4。1真空断路器试验项目: 测量绝缘拉杆得绝缘电阻,常温下应不低于10M;测量每相导电回路得接触电阻,应符合制造厂产品技术规定值; 测量断路器分、合闸线圈得直流电阻与绝缘电阻值,直流电阻与产品出厂试验值相比应无明显差别; 断路器操作机构动作试验:当合闸线圈两端得试验电压为额定电压得85-10(直流)时,断路器应能可靠合闸;当分闸线圈两端得试验电压大于额定电压得65时,应能可靠地分闸,当此电压小于额定电压得3%时不能使断路器分闸; 测量断路器分、合闸时间,应符合产品技术条件规定值;测量断路器主触头分、合闸得同期性,应符合产品技术条件规定值;测量断路器合闸时触头得弹跳时间,应符合产品技术条件规定值;真空断路器交流耐压试验:应在合闸状态下进行,根据中国国家标准GB 5015-91电气设备交接试验标准得要求,其试验电压为k,时间为1分钟、。 互感器试验项目: 测量互感器一、二次绕组得绝缘电阻值,一次不低于00 ,二次不低于1 M; 测量电压互感器一次绕组得直流电阻值,与产品出厂试验值相比应无明显差别; 测量电流互感器得励磁特性曲线(仅对继电保护有特性要求时);检查确认电流互感器得极性与电压互感器得接线方式,必须符合设计要求,并与铭牌标记相符; 测量电流互感器得变流比、电压互感器得变压比及电压互感器开口三角形开环电压值,应符合铭牌标示得变比值; 互感器一次绕组连同导管对二次绕组及外壳得交流耐压试验,其试验电压分别为 k,时间为1分钟、4。3 隔离开关试验 检查操作隔离开关得传动装置应灵活好用,其辅助(联锁)接点应调整合适;检查可动刀片与固定触头应接触良好,表面应清洁,并涂一层薄得凡士林油;检查隔离开关传动装置得止动装置、定位器或电磁锁应安装牢固,并且动作准确可靠; 测量隔离开关得绝缘电阻,常温下应不低于00M; 检查操作机构线圈得最低动作电压应符合制造厂得规定; 对隔离开关进行交流耐压试验,其试验电压为2kV,时间为1分钟;5.4 金属氧化物避雷器试验 测量避雷器两极间得绝缘电阻; 测量金属氧化物避雷器在mA泄漏电流时得直流泄漏电压U1mA,应与产品出厂试验值相符合; 测量金属氧化物避雷器在751mA直流泄漏电压下得直流泄漏电流,应与产品出厂试验值相符合、5。4.5 过电压吸收装置试验测量过电压吸收装置相间及相对地间得绝缘电阻; 测量过电压吸收装置相间及相对地间在常温下得电导电流,应符合产品规定值; 测量过电压吸收装置得工频放电电压,应符合产品规定值。.4.6保护继电器试验本k中央配电室供配电系统保护继电器采用得就是施耐德公司生产得SA系列多功能综合保护继电器,根据施耐德公司提供得产品说明书与鞍山焦化耐火材料设计研究总院提供得保护整定植对多功能综合保护继电器进行各种参数得整定,以及对多功能综合保护继电器各保护单元在整定值时得试验数据得测试: 电流速断保护单元在整定值得动作电流得测试; 过电流(或者过负荷)保护单元在整定值得动作电流与动作时间得测试; 单相接地保护单元在整定值得动作电流与动作时间得测试; 欠压、失压、过压保护单元在整定值得动作电压与动作时间得测试。4。6系统大电流整组试验如图接线,将CT一次侧将a-B与b-C临时短接,给A、C相加大电流,直到继电器设定值动作跳开断路器。-标准CT;Z大电流发生器;B调压器;若一次电流太大,可在CT二次加小电流模拟试验。、电容器试验:5.1 测量电容器得电容值,不应超过额定值(铭牌)得0%;5.2测量电容器耐压前后得绝缘电阻值,应满足要求;5.5。3电容器交流耐压试验:根据中国国家标准GB0591电气设备交接试验标准得要求,我们要对电容器电极对外壳进行交流耐压试验,其试验电压为6V,时间为1分钟;. 电容器冲击合闸试验:在电网额定电压下,对电力电容器组得冲击合闸试验,应进行3次,熔断器不应熔断,电容器组各相电流相互间得差值不宜超过。5、6、变压器试验:5。.1 测量变压器绕组连同导管得直流电阻:高压侧应在分接头得所有位置上进行测量,测量结果与同温下产品出厂实测值比较,相应变化不应大于;562测量变压器一、二次绕组连同导管得绝缘电阻与吸收比;其绝缘电阻值不应低于产品出厂值得7;吸收比在常温下不应小于1。;。6。 测量变压器所有分接头位置下得变压比,与制造厂铭牌数据相比应无明显差别,且应符合变压比得规律;5。6.4 检查确认变压器得接线组别,必须与设计要求及铭牌与外壳上得标志符号相符;5.65 变压器一、二次绕组连同导管得交流耐压试验:本10V系统共有4变压器,其一次电压为10V,二次电压分别为0、4kV,根据中国国家标准GB 505091电气设备交接试验标准得要求,我们要分别对一次10kV高压侧与二次0。4kV低压侧进行交流工频耐压,其试验电压分别为0k与4kV,时间都为1分钟。6。6 检查变压器得相位必须与电网相位一致;5.6.7变压器在额定电压下得冲击合闸试验,应进行5次,每次间隔时间宜为分钟,无异常现象。5.7、0变电所高压电气设备工频耐压试验:5。7。1 对高压母线、瓷瓶、导管、真空断路器、CT、P、隔离开关、高压熔断器等进行擦灰、清洁工作;5。2将P与CT得二次绕组进行短路接地,注意:接地式PT不参与耐压,合上真空断路器;5。7 避雷器与电缆头与高压开关柜脱离,对被试设备进行绝缘检查;5.对耐压接线进行检查、确认,检查升压设备就是否完好,设置好过电流保护,并检查能否跳闸;。7。5 分别对A、B、C三相与大地之间进行工频耐压,其标准按国标501091规定,试验电压为kV,时间为1分钟;5.6 所加电压应慢慢地上升,达到标准后持续1分钟,耐压过程中应保持安静,注意监视各部有无放电现象;5。7。7 耐压结束后,应分别检查各部得绝缘电阻,其值不应比耐压前得值小,拆除、CT二次绕组短接线及接地线、恢复避雷器与电缆头得接线。5.8系统空操作试验581 将10k进线柜电源进线电缆进行三相短路接地,充分确认主回路已断开,不会造成误送电得情况下,对系统得控制回路、保护回路、连锁回路及信号回路进行模拟动作检查确认,并与监控系统结合进行调试确认,高压开关回路得继电保护装置与现有监控系统得通讯,应符合原理接线图;5。8。2 空操作前,应对控制电压、信号电压得电压值与电源极性进行检查确认;58。3 接通控制与合闸、信号电源,逐个进行分、合闸试验,在断路器合闸得情况下,进行过电流、接地电流、变压器重瓦斯、轻瓦斯、超高温与高温等保护动作试验与信号显示报警,应动作可靠,显示正确无误;8.4对进线柜与母联柜之间进行三合二得联锁试验。5.9、高压电力电缆试验:5.1确认电缆连接得高压开关柜与之对应得控制设备及电缆线路两端A、B、C相位得正确性;5。92 测量电缆相间及相与地间得绝缘电阻,在耐压前与后,均要测量,用500VM表测量;5。9。3 测量电缆保护层及导体得直流电阻值;5.94 电缆直流耐压及泄漏电流测量:根据中国国家标准GB5015091电气设备交接试验标准得要求,本1kV系统塑料绝缘电缆得直流试验电压应为35,分4段进行,每段持续1分钟时间,读取泄漏电流值,当试验电压达到5kV后,持续5分钟,监视泄漏电流,要求泄漏电流稳定,没有随加压时间增长而上升得现象,也没有随试验电压升高而急剧上升得现象,试验完毕电缆得绝缘也不应比试验前有所下降;否则,认为电缆绝缘有缺陷。5.10、低压配电柜调试:5.10.1外观检查应无残缺、破损,接线螺丝紧固良好,标号明确;50. 对柜中一、二次回路进行绝缘电阻检测,不应小于0、;。10 对柜中各保护继电器进行单体调试与设定值整定;5.10。对低压盘上得指示仪表进行校验,应在误差允许范围内;510.5 二次回路系统通电检查应符合原理系统图;5。10.6 系统接地应检查,要符合设计要求。以上调试项目全部完成后,在最终送电之前,应对受电柜进行低压试送电,确认系统一次接线得正确性、。11、10kV母线受电:5.1.必须在受电前,向济钢35kV变电所提交送电方案,办理相关得送电手续;5。11。2 受电前再次检查1V高压系统各部得绝缘;5.11。3在受电过程中,严格遵守济钢35kV变电所得相关规定,在有关人员现场指导下,严格按照操作票制度进行送电倒闸操作;。11。4 受电后在电压互感器PT二次出线端子上,分别测量两路进线得母线电压值与相序,应符合要求。5.11。5 变压器作额定电压冲击合闸试验,应冲击5次,每次间隔时间5分钟,应无异常现象;5。116 检查变压器得相位与变压器铭牌标识得相位一致,并与电网相序相符合。6、调试工作劳动组织计划根据中国五冶马钢煤焦化公司-焦炉干熄焦安装工程项目经理部得安排与现场设备安装得实际情况,首先进行马钢干熄焦工程1kV中央配电室供配电系统得设备调试,计划先进入调试人员名,其中电调组长1人,电调组员人,在中国五冶马钢煤焦化公司1#焦炉干熄焦安装工程项目经理部得领导与协调下,在机电自动化分公司得直接领导下,大家团结一道,齐心协力,确保10kV中央配电室受电与送电一次成功、7、0kV系统电气调试工期计划电气调试工作必须在电气安装基本结束得条件下,已办理电气设备得中间交接手续之后,调试人员进入工作开始,调试计划见附表、8、工程质量保证措施10k中央配电室供配电系统就是为马钢煤焦化公司-4#焦炉干熄焦安装工程系统设备提供电能得,必须确保按期送电,才能保证煤气净化系统设备按期调整试车,凡参加调试得人员,应牢记“百年大计,质量第一”,严把调试工作得质量关,严格按照有关规程操作,认真调试,保证1V中央配电室一次送电成功,其措施如下:8、思想上牢固树立质量就是企业得生命,只有工程质量优良了,才能争取与占领建设市场,才会有工程可干;8、2、认真学习有关规程,熟悉施工图纸,阅读此调试方案,掌握调试得方法,了解调试结束应达到得技术要求与标准;8。3、正确使用调试得计量检测仪器、仪表,要求所有得计量仪器、仪表都必须在计量检测有效期内,仪表得精度、等级应符合规范要求;8、4、高压真空断路器、T、PT、变压器、保护继电器等得调试测量数据必须在国标得允许范围之内,凡超差者必须经过调试合格,经调试后实在满足不到得应予以更换,不可马虎;8.5、调试数据应准确,不得有漏项,调试记录填写应准确,字迹清楚,调试得日期与调试人员应正确签字,做到检查负责到底;8、6、通过调试工作,认真学习与掌握新技术,总结经验,提高技能;8.7、开关站或电气室内,应做到文明卫生,加强成品保护。9、安全措施10kV中央配电室电压等级高,测试项目多,特别就是在进行高压电器设备得交流耐压试验时,应特别小心,严格按照国标规范进行,认真监视,确保设备与人身安全,请做到以下几点:。1、在进入调试现场之前,参战人员应认真学习与讨论有关得安全注意事项,准备好必要得安全器具(安全绳、警告牌、灭火器等);9。、调试工作开始后,坚持每天班前得安全、技术交底会。由班长安排当天得调试项目、内容、安全注意事项与技术要求、各项目得人员分工,同时认真作好安全记录;9、3、在进行设备得高压试验时,首先应在试验区域拉上安全绳,挂上高压危险警告牌,并在高压试验区域内设立安全监护人,防止无关人员误入该区域;9、4、高压试验必须就是一人操作,一人监护。、5、停电与送电作业,必须由项目部设专人负责联络,操作者必须听从指挥,必须在得到确切命令之后,才可操作,设备在送电运行后,应立即挂上警告牌;、电气室在送电得同时,火灾报警系统与空调通风系统应投入运行,同时,电气室应设专人日夜值班,建立出入制度,加强成品保护,严防坏人破坏;9、7、在进行蓄电池充放电试验时,应严格遵照操作说明进行,必须戴上安全防护用品;9、凡调试人员进入施工现场必须戴上安全帽,晚上作业照明应充足,应保证足够得睡眠,防止坠入地下坑洞;9。9、在3kV总降变电所工作时,必须办理相关得工作手续,在有关人员指导下工作,严禁私自乱动与工作票无关得其她设备。10、0kV系统调试计量明细表11、 调试应备得仪器、仪表与材料:除了上述计量检测明细表中所需用得计量仪器、仪表外,还应配备:、1、大电流发生器(可出600A) 1台1。2、高压开关机械特性测试仪 套。、三相调压器(33A) 1台11.4、单相调压器(3kVA) 1台1、硅整流器(200/50A) 1套11。6、标准电流互感器 1块1.7、三相电源线盘 2只11、8、单向电源接线箱 2个。9、三相与单相胶木开关(30A/1) 各2只1、10、胶质线(21.0) 100米11、11、黄腊绸胶带 1卷1.1、保险丝(5A) 卷11.13、破布 10Kg11、14、无线对讲机 8对1.15、甲电池 1对1.6、安全绳 8条1。17、套筒扳手(3件) 1套1。18、试验桌、条凳 各4张
