人教版八年级下册物理作图题试卷达标检测(Word版含解析).doc

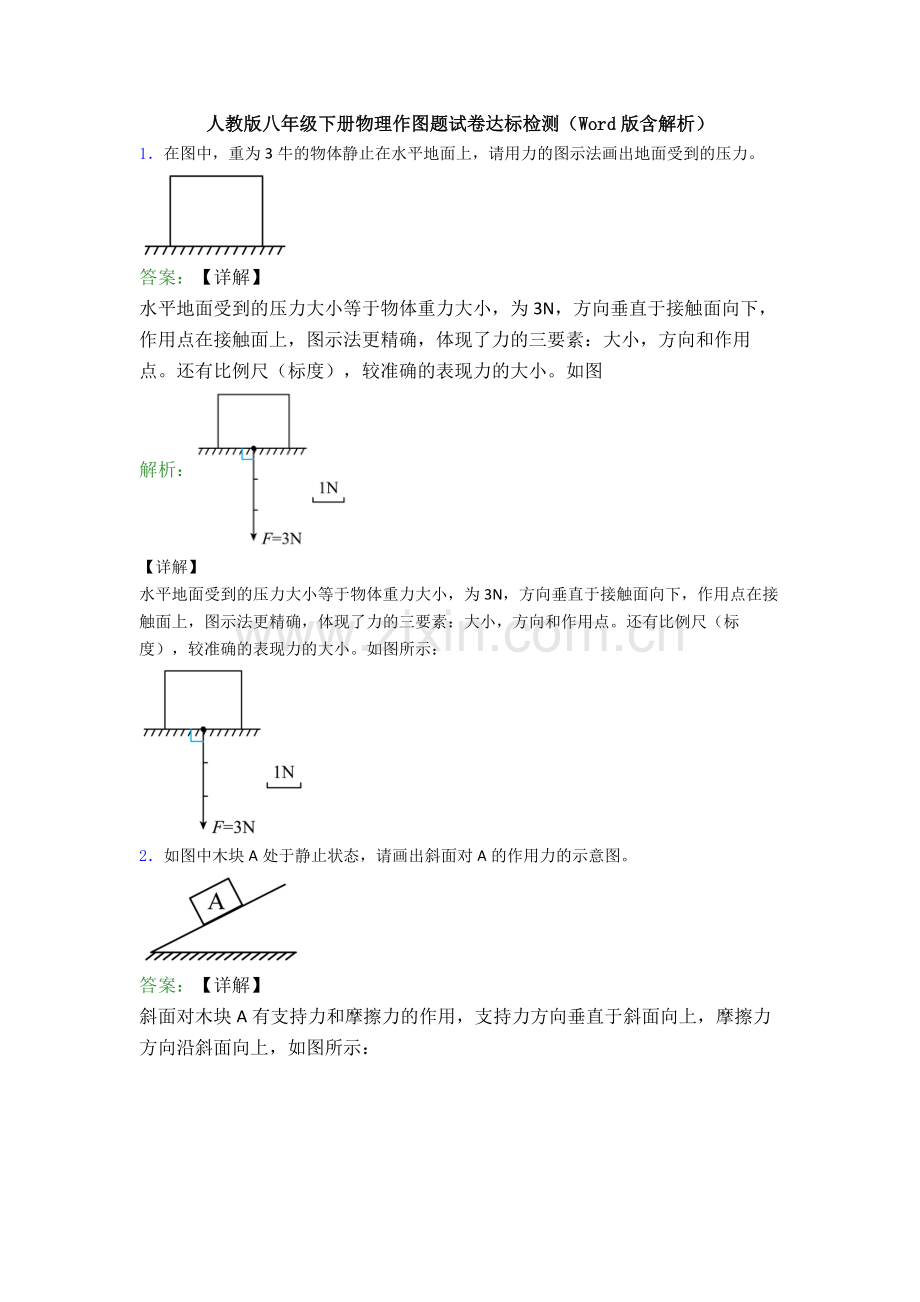

人教版八年级下册物理作图题试卷达标检测（Word版含解析）1在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：2如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：3如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图4物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示5小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。答案：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下解析：【详解】因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下6请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的解析：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：7画出起钉器受到的阻力F2和动力臂l1。答案：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：解析：【详解】由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：8如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：解析：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：9如图所示，请你画出动力F1的力臂。答案：【详解】支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：解析：【详解】支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：10如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。答案：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示解析：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示 11如图，站在地面上的人用滑轮组提升重物，画出提起重物最省力的绕线。答案：【详解】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法，故如图所示：解析：【详解】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法，故如图所示：12（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。答案：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：解析：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：13按照题目要求作图：（1）如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。（2）画出滑轮组最省力绕法答案：（1）；（2）【详解】（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示（2）如图所示，用3股绳子承担物重，绳端拉力向上。解析：（1）；（2）【详解】（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示（2）如图所示，用3股绳子承担物重，绳端拉力向上。14（1）如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、支持力N和阻力f的示意图；_ （2）如图所示，某人在A处提起物体，请在图中画出最省力的绳子绕法。_答案：【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故解析： 【详解】（1）1该人受到的重力方向竖直向下，作用点在重心，所受支持力方向垂直于斜面向上，作用点画在重心，阻力f的方向与相对运动方向相反，故方向沿斜面向上，作用点画在重心上，故画出该人所受重力G、支持力N和阻力f的示意图如图所示（2）2从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，则提升物体绳子段数为3，是最省力的绕法，如图所示15如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。答案：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：解析：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
