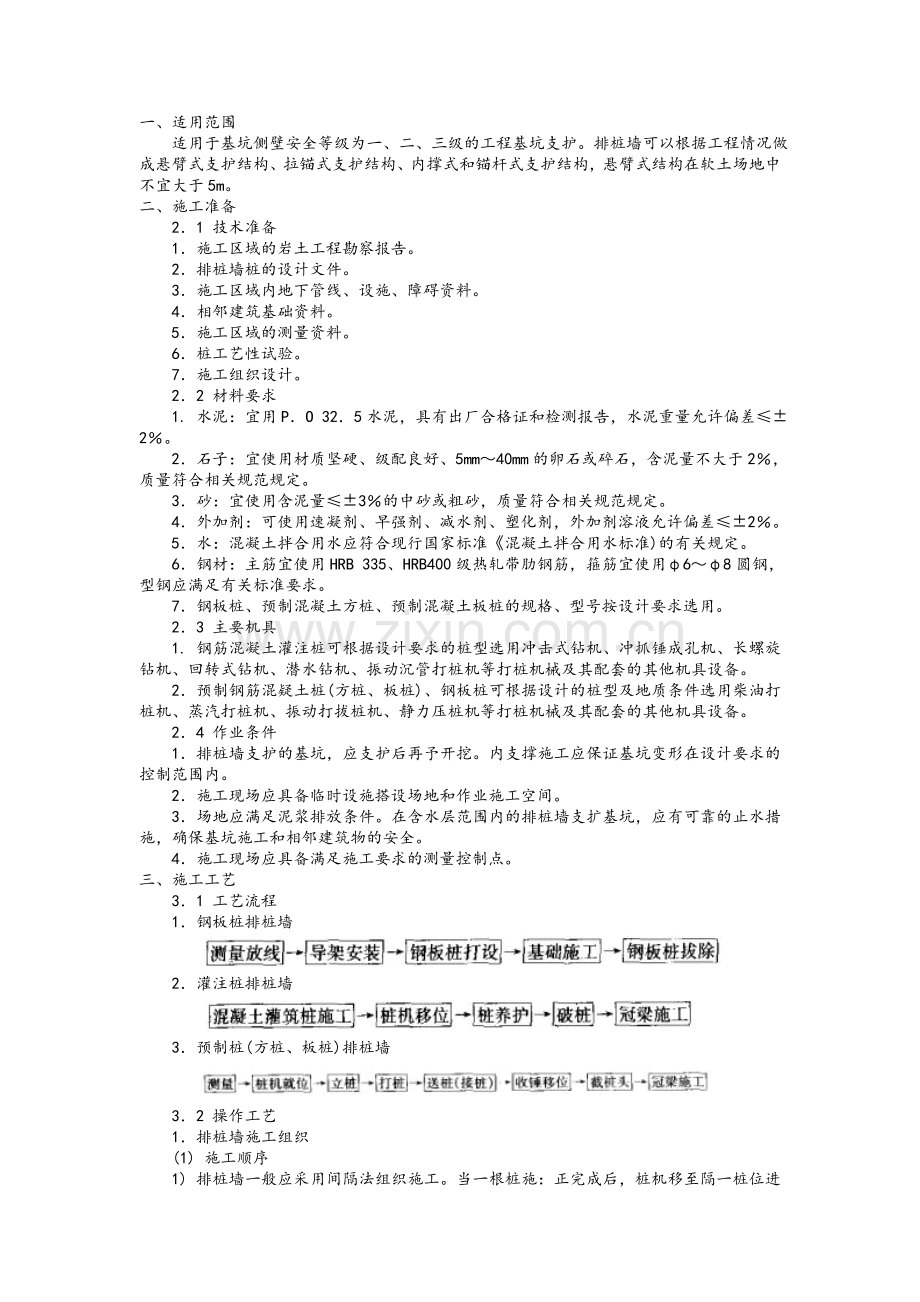

一、适用范围 适用于基坑侧壁安全等级为一、二、三级的工程基坑支护。排桩墙可以根据工程情况做成悬臂式支护结构、拉锚式支护结构、内撑式和锚杆式支护结构，悬臂式结构在软土场地中不宜大于5m。 二、施工准备 21 技术准备 1施工区域的岩土工程勘察报告。 2排桩墙桩的设计文件。 3施工区域内地下管线、设施、障碍资料。 4相邻建筑基础资料。 5施工区域的测量资料。 6桩工艺性试验。 7施工组织设计。 22 材料要求 1. 水泥：宜用PO 325水泥，具有出厂合格证和检测报告，水泥重量允许偏差2。 2石子：宜使用材质坚硬、级配良好、5mm40mm的卵石或碎石，含泥量不大于2，质量符合相关规范规定。 3砂：宜使用含泥量3的中砂或粗砂，质量符合相关规范规定。 4外加剂：可使用速凝剂、早强剂、减水剂、塑化剂，外加剂溶液允许偏差2。 5水：混凝土拌合用水应符合现行国家标准混凝土拌合用水标准)的有关规定。 6钢材：主筋宜使用HRB 335、HRB400级热轧带肋钢筋，箍筋宜使用68圆钢，型钢应满足有关标准要求。 7钢板桩、预制混凝土方桩、预制混凝土板桩的规格、型号按设计要求选用。 23 主要机具 1. 钢筋混凝土灌注桩可根据设计要求的桩型选用冲击式钻机、冲抓锤成孔机、长螺旋钻机、回转式钻机、潜水钻机、振动沉管打桩机等打桩机械及其配套的其他机具设备。 2预制钢筋混疑土桩(方桩、板桩)、钢板桩可根据设计的桩型及地质条件选用柴油打桩机、蒸汽打桩机、振动打拔桩机、静力压桩机等打桩机械及其配套的其他机具设备。 24 作业条件 1排桩墙支护的基坑，应支护后再予开挖。内支撑施工应保证基坑变形在设计要求的控制范围内。 2施工现场应具备临时设施搭设场地和作业施工空间。 3场地应满足泥浆排放条件。在含水层范围内的排桩墙支扩基坑，应有可靠的止水措施，确保基坑施工和相邻建筑物的安全。 4施工现场应具备满足施工要求的测量控制点。 三、施工工艺 31 工艺流程 1钢板桩排桩墙 2灌注桩排桩墙 3预制桩(方桩、板桩)排桩墙 32 操作工艺 1排桩墙施工组织 (1) 施工顺序 1) 排桩墙一般应采用间隔法组织施工。当一根桩施：正完成后，桩机移至隔一桩位进行施工。 2) 疏式排桩墙宜采用由一侧向单一方向隔桩跳打的方式进行施工。 3) 密排式排桩墙宜采用由中间向两侧方向隔桩跳打的方式进行施工。 4) 双排式排桩墙采用先山前排桩位一侧向单一方向隔桩跳打，再由后排桩位中间向两侧方向隔桩跳打的方式进行施工。 5) 当施工区域周围有需保护的建筑物或地下设施时，施工顺序应白被保扩对象一侧开始施工，逐步背离被保护对象。 (2) 冠梁施工 1) 破桩：桩施工时应按设汁要求控制桩顶标高。待桩施工完成后，按设计要求位置破桩。破桩后桩小主筋长度应满足设汁锚固要求。水泥土桩排桩墙一般不设钢筋，若设筋时，破桩后桩中主筋长度应满足没计要求。 2) 冠梁施工：排桩墙冠梁一般在土力开挖时施工。采用在土层中开挖土模，铺没钢筋、浇筑混凝土的方法进行。腰梁、围檩、内撑均应按设计要求与土方开挖配合施工。 (3) 锚杆施工 锚拉桩的锚杆一般应与土方开挖配合施工。 2测量放线 排桩墙测量、应按照排桩墙设计图在施上现场，依据测量控制点进行。测量时应注意排桩墙形式(疏式、密排式、双排式)和所采用的施工力法及顺序。桩位偏差、轴线和垂直轴线方向均不宜超过表4-1的规定桩位放样误差10mm。 3桩机就位 为保证打桩机下地表土受力均匀，防止不均匀沉降，保证打桩机施工安全，采用厚度约2cm3cm厚的钢板铺设在桩机履带板下，钢板宽度比桩机宽2m左右，保证桩机行走和打桩的稳定性。 桩机行走时，应将桩锤放置于桩架中下部以桩锤导向脚不伸出导杆末端为准。 根据打桩机桩架下端的角度调整桩架的垂直度，并用线坠由桩帽中心点吊下与地上桩位点对中。 4钢板桩排桩墙施工 (1) 钢板桩简易的型式槽钢、工字钢等型钢，采用正反扣组成，由于抗弯、防渗能力较弱，且生产定尺为6m8m，一般只用于较浅(h(0)4m)的基坑。正规的钢板桩为热轧锁口钢板桩，型式有U型、Z型、一字型、H型和组合型等，其中以U型应用最多，可用于5m10m深的基坑。国产的钢板有鞍型和包型拉森式(U)钢板桩。拉森型钢板桩长度一般为12m，根据需要可以焊接接长。接长应先对焊，再焊加强板最后调直。钢板桩运到现场后，应进行检查、分类、编号。钢板桩立面应平直，以一块长约15m2m，锁口合乎标准的同型板桩通过检查，凡锁口不合，应进行修正合格后再用。 (2) 钢板桩的设置位置应便于基础施工，即在基础结构边缘之外并留有支、拆模板的余地。如利用钢板桩作为箱基外侧模板，则必须衬以纤维板等其他隔离材料，以利钢板桩的拔除。钢板桩的平面布置，应尽量平直整齐，避免不规则的转角以便充分利用标准钢板桩和便于设置支撑。 (3) 钢板桩的检验及矫正 用于基坑支护的成品钢板桩如为新桩，可按出厂标准进行检验；重复使用的钢板桩使用前，应对外观质量进行检验，包括长度、宽度、厚度、高度等是否符合设计要求，有无表面缺陷，端头矩形比，垂直度和锁口形状等。 对桩上影响打设的焊接件应割除，如有割孔、断面缺损等应补强，若严重锈蚀，应量测断面实际厚度，计算时予以折减。 对各种缺陷进行矫正，如表面缺陷矫正、端部矩形比矫正、桩体挠曲矫正、桩体扭曲矫正、桩体截面局部变形矫正和锁口变形矫正等。 (4) 导架安装 为保证沉桩轴线位置的正确和桩的竖直，控制桩的打人精度，防止板桩的屈曲变形和提高桩的贯人能力，需设置一定刚度的坚固导架。 导架通常由导梁和围檩桩等组成，在平面上有单面和双面之分，在高度上有单层和双层之分。一般常用的单层双面导架，围檩桩的间距一般为25m35m，双面围檩之间的间距一般比板桩墙厚度大8mm15mm。 打桩时导架的位置不应与钢板桩相碰，围檩桩不应随着钢板桩的打设而下沉或变形，导架的高度要适宜，应有利于控制钢板桩的施工高度和提高工效。需用经纬仪和水准仪控制导架的位置和标高。 (5) 沉桩机械的选择 打设钢板桩分为冲击打人法和振动打入法。冲击打入法采用落锤、汽锤和柴油锤。为使桩锤的冲击能均匀分布在板桩断面上，保护桩顶免受损坏，在桩锤和钢板桩间应设桩帽。振动打入法采用振动锤，既可以用来打设钢板桩，又可用于拔桩。目前多采用振动打人法。 (6)钢板桩焊接 由于钢板桩的长度是定长的，因此在施工中常需焊接。为了保证钢板桩自身强度，接桩位置不可在同一平面上，必须采用相隔一根上下颠倒的接桩方法。 (7) 钢板桩的打设 1) 钢板桩的打设方式可根据板桩与板桩之间的锁扣方式，或选择大锁扣扣打施工法及小锁扣扣打施工法。大锁扣扣打施工法是从板桩墙的一角开始，逐块打设，每块之间的锁扣并没有扣死。大锁扣扣打施工法打设简便迅速，但板桩有一定的倾斜度、不止水、整体性较差、钢板桩用量较大，仅适用于强度较好透水性差、对围护系统要求精度低的工程；小锁扣扣打施工法也是从板桩墙的一角开始，逐块打设，且每块之间的锁扣要求锁好。能保证施工质量，止水较好、支护效果较佳，钢板桩用量亦较少，但打设速度较缓慢。 2) 钢板桩的打设方法还可分为单独打入法和屏风式打人法两种。 单独打入法是从板桩墙的一角开始，逐块打设，直到工程结束。这种打人方法简便迅速不需辅助支架，但易使板桩向一侧倾斜。误差积累后不易纠正。适用于要求不高，板桩长度较小的情况。 屏风式打入法是将1020根钢板桩成排插入导架内，呈屏风状，然后再分批施打。这种打入方法可减少误差积累和倾斜，易于实现封闭合拢，保证施工质量。但插桩的自立高度较大，必须注意插桩的稳定和施工安全，较单独打入法施工速度较慢。目前多采用这种打人方法。 3) 选用吊车将钢板桩吊至插桩点处进行插桩，插桩时锁口要对准，每插一块即套上桩帽，上端加硬水垫，并轻轻地加以锤击。在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制。为防止锁口中心线平面位移，可在打桩行进方向的钢板桩锁口处设卡板，不让板桩位移。同时在围檩上预先计算出每一块板桩的位置，以便随时检查校正。 钢板桩应分几次打入，如第一次由20m高打至15m，第二次则打至10m，第三次打至导梁高度，待导架拆除后再打至设计标高。开始打设的第一、第二块钢板桩的打入位置和方向要确保精度，并可以起样板导向的作用，-般每打人1m就应测量一次。 (8) 钢板桩的转角和封闭 钢板桩墙的设计水平总长度，有时并不是钢板桩的标准宽度的整数倍，或者板桩墙的轴线较复杂、钢板桩的制作和打设有误差等，均会给钢板桩墙的最终封闭合拢施工带来困难，这时候一般用异形桩(上宽下窄或宽度大于或小于标准宽度的板桩)来纠正。如加工困难，亦可用轴线修正法进行而不用异形桩，其方法是： 1) 分别在长短边方向各打到离转角桩尚剩8块板桩时停止，测出至转角桩的总长度和由偏差而增加的尺寸。 2) 根据水平方向增加的尺寸，将短边方向的围檩与围檩桩分开，再用千斤顶向外顶出，进行轴线外移，经核对尺寸无误后再将围檩与围檩桩重新焊接固定。 3) 在长边方向继续打设(所留高度稍高)，到转角桩后，接着向短边方向打两块。 4) 根据修正后轴线打设短边上的板桩(所留高度稍高)。最后一块封闭钢板桩应在短边方向从端部算起的第三块板桩的位置上。 (9) 钢板桩的拔除 1) 在进行基坑回填时，要拔除钢板桩，以便修整后重复使用，拔除时要确定钢板桩拔除顺序、拔除时间及坑孔处理方法等。 2) 钢板桩多采用振动拔除方法，由于振动、拔桩时可能会发生带土过多，从而引起土体位移及地面沉降，给施工中地下结构带来危害，并影响邻近建筑物、道路及地下管线的正常使用。在拔桩时应充分重视，注意防止。可采用隔一根拔一根的跳拔方法。 3) 对于封闭式钢板桩墙，拔桩开始点宜离开角桩5m以上，拔桩的顺序一般与打桩的顺序相反。 4) 拔除钢板桩宜采用振动锤或振动锤与起重机共同拔除的方法。后者只用于振动锤拔不出的钢板桩，需在钢板桩上设吊架，起重机在振动锤振拔的同时向上引拔。 5) 拔桩时，振动锤产生强迫振动，破坏板桩与周围土体间的粘结力，依靠附加的起吊克服拔桩阻力搏桩拔出。可先用振动锤将锁口振活以减少与土的粘结，然后边振边拔，为及时回填桩孔，当将桩拔至比基础底板略高时，暂停引拔。用振动锤振动几分钟让土孔填实，对阻力大的钢板桩，还可采用间歇振动的方法。对拔桩产生的桩孔，应及时回填以减少对邻近建筑物等的影响，方法有振动挤实法和填人法，有时还需在振拔时回灌水，边振边拔并回填砂子。 四、质量标准 1排桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。 2灌注桩、预制桩的检验标准应符合建筑地基基础工程施工质量验收规范(GB 50202)第5章的规定。钢板桩均为工厂成品，新桩可按出厂标准检验，混凝土板桩应符合表4-2的规定，重复使用的钢板桩应符合表4-3的规定。 3排桩墙支护的基坑，开挖后应及时支护，每一道支撑施工应确保基坑变形在设计要求的控制范围内。 4在含水地层范围内的排桩墙支护基坑，应有确实可靠的止水措施，确保基坑施工及邻近构筑物的安全。 五、成品保护 1扫桩墙施工过程中应注意保护周围道路、建筑物和地下管线的安全。 2预制桩必须提前订制，打桩时预制桩强度应达到设计强度的100，锤击预制桩时，宜采取强度与龄期双控制。 3基坑开挖施工过程对排桩墙及周围土体的变形、周围道路、建筑物以及地下水位情况进行监测。 4基坑、地下工程在施工过程中不得伤及排桩墙墙体。 六、应注意的质量问题 1各种桩原材料质量应满足设计和规范要求；外加剂应与水泥品种相适应。 2预制桩长度应满足设计要求。一般不应采用接桩的方法达到其长度要求，必须接桩时，应采用焊接法，不宜采用浆锚法，且在排桩同一标高位置接头数量不应大于总桩数的50，并应交错布置。当桩下沉困难时，不应随意截桩。预制桩排桩墙内支撑点位置应准确，支撑应及时c预制桩排桩墙应与冠梁、腰梁连接紧密牢固。 3灌注桩成孔时，必须保证设计桩长。钢筋笼安装应满足设计规定的方向要求，弯矩配筋位置应准确。成桩不应有断桩现象，且嵌固桩长应保证设计要求。 4冠梁施工前，应将支护桩桩头凿除清理干净，桩顶露出的钢筋长度应达到设计锚固长度要求；腰梁施工时，其位置及梁与桩连接应符合设计要求。 5检查齿槽平直度不能用目测，有时看来较直，但施工时仍会产生很大的阻力，甚至将桩带人土层中，如用一根短样桩，沿着板桩的齿口，全长拉一次，如能顺利通过，则将来施工时不会产生大的阻力。 6含水地层内的支护结构常因止水措施不当而造成地下水从坑外向坑内渗漏，大量抽排造成土颗粒流失，致使坑外土体沉降，危及坑外的设施。因此，必须有可靠的止水措施。这些措施有深层搅拌桩帷幕、高压喷射注浆止水帷幕、注浆帷幕或者降水井(点)等，根据不同的条件选用。 7施工现场应平整、夯实，施工期间不产生危及施工安全的沉降变形。 七、环境、职业健康安全管理措施 1施工场地坡度1；地基承载力85kPa。 2桩机周围5m范围内应无高压线路。 3桩机起吊时，吊物上必须栓溜绳。人员不得处于桩机作业范围内。 4 桩机吊物情况下，操作人员不得离机。 5桩机不得超负荷进行作业。 6钢丝绳的使用及报废标准应按有关规定执行。 7遇恶劣天气时应停止使用。必要时应将桩机卧放地面。 8施工现场电器设备必须保护接零，安装漏电开关。 9当排桩墙施工所造成的地层挤密、污染对周边建筑物有不利影响时，应制定可行、有效的施工措施后，才可进行施工。
