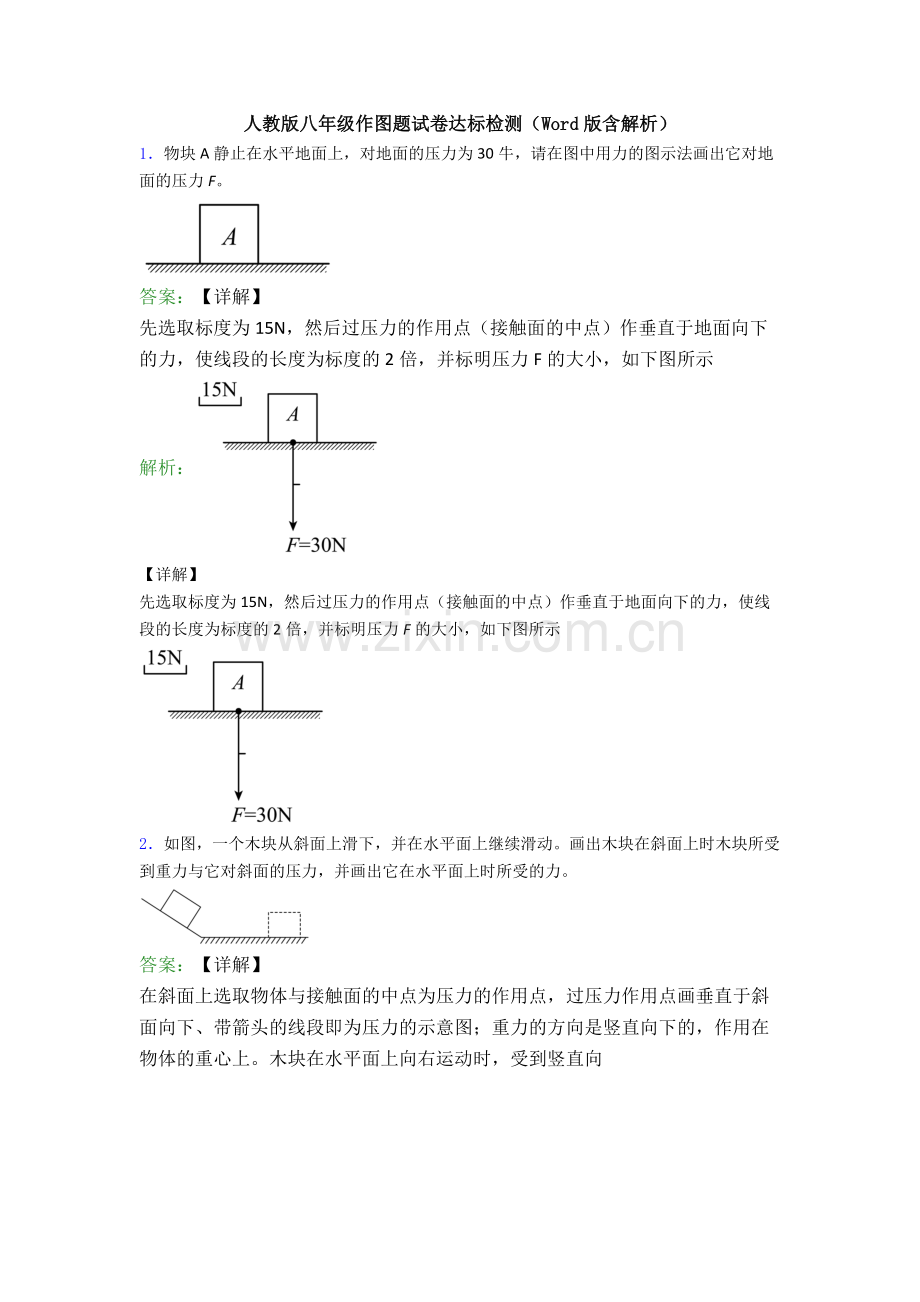

人教版八年级作图题试卷达标检测（Word版含解析）1物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示2如图，一个木块从斜面上滑下，并在水平面上继续滑动。画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。答案：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向解析：【详解】在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面向下、带箭头的线段即为压力的示意图；重力的方向是竖直向下的，作用在物体的重心上。木块在水平面上向右运动时，受到竖直向下的重力、竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示：3如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。答案：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平解析：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：4如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。答案：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，解析：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：5重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。答案：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后解析：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示： 8如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。答案：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图解析：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图9如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：10（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。答案：（1） ；（2）【详解】（1）小球的重力G=mg=5010-3kg10N/kg=0.5N小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，解析：（1） ；（2）【详解】（1）小球的重力G=mg=5010-3kg10N/kg=0.5N小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且F=G=0.5N据此画出小球受到力的示意图如图所示：（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：11如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。答案：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：解析：【详解】由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：12如图所示，人站在地上用滑轮组重物提升，请用细线代替绳画出正确的绕法。答案：【详解】人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示解析：【详解】人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示13（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。答案：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：解析：（1）；（2）【详解】（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：14如图，利用所示的滑轮组拉着物体A以最省力的绕线方式沿水平方向做匀速直线运动。答案：【详解】水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：解析：【详解】水平滑轮组中有一个动滑轮，滑轮组最省力时，为动滑轮上绳子的段数最多，有三段，绳子由动滑轮的左挂钩为连接起点反向绕成，如下图所示：15如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。答案：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示解析：【详解】图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
