建筑屋面做法提资.ppt

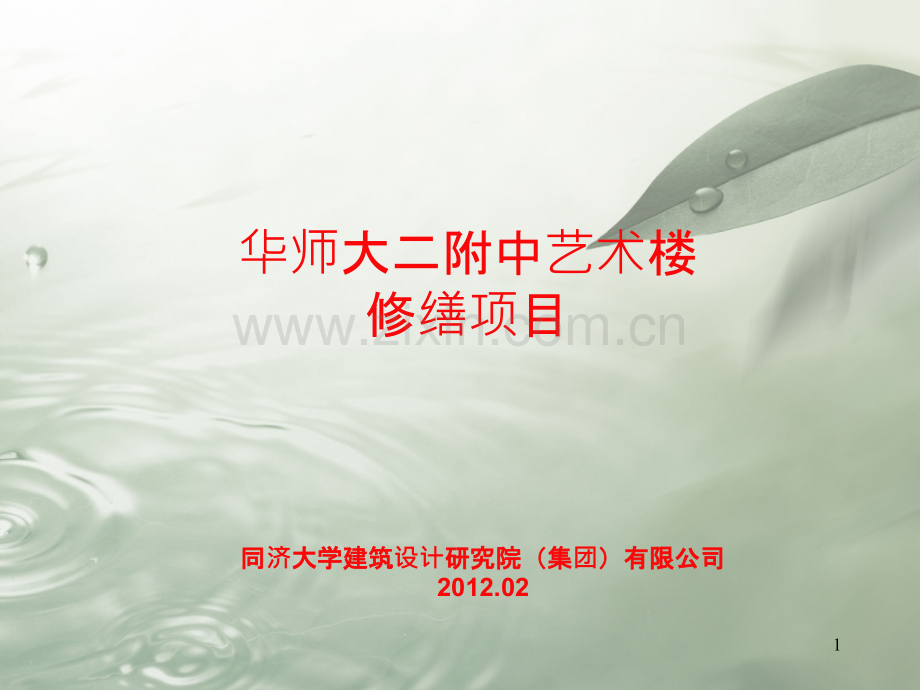

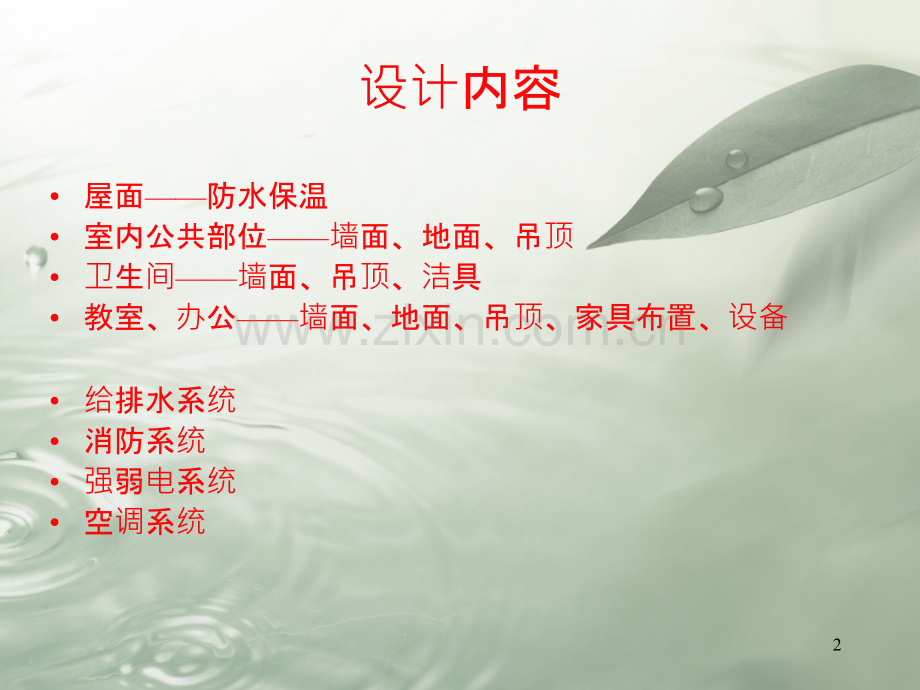

华师大二附中艺术楼修缮项目同同济大学建筑大学建筑设计研究院（集研究院（集团）有限公司）有限公司2012.021设计内容屋面防水保温室内公共部位墙面、地面、吊顶卫生间墙面、吊顶、洁具教室、办公墙面、地面、吊顶、家具布置、设备给排水系统消防系统强弱电系统空调系统23456结构构屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室结构加固建构加固建议：1、根据建筑抗震设计规范（GB50011-2010）以及由中冶集团建筑研究总院华东分院提供的浦东新区华东师范大学第二附属中学校舍抗震鉴定报告：艺术楼的结构抗震等级须要从原来的三级提高到二级。经过初步计算分析，抗震等级提高后有部分框架梁柱不能满足规范要求，需要做抗震加固。现在需要业主明确：艺术楼是否需要按新规范进行抗震设计，如果按新规范设计就必须进行抗震加固。7结构构屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室结构加固建构加固建议：2、改造后的建筑方案将音乐演播厅屋顶由原来的不上人屋面改为屋顶花园，结构荷载大幅度增加(活荷载由0.5kN/m2增加到3.0 kN/m2，恒荷载由7.0kN/m2增加到10.0 kN/m2)，既有结构即使在不考虑抗震的情况下也无法满足规范要求，需要进行加固。现在需要业主明确：音乐演播厅屋顶是否定为屋顶花园，如果定为屋顶花园就必须进行加固。8外立面外立面屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室音音乐厅屋面屋面原屋面做法（不上人）：原屋面做法（不上人）：浅色铝基反光涂料两道三元乙丙防水卷材,总厚340厚C20防水细石混凝土高强防水树脂珍珠岩保温层填泛水i=2%,最薄处，按规范设置排汽道防水涂料隔气层20厚1：3 水泥砂浆找平层混凝土屋面 9外立面外立面屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室屋面改造建屋面改造建议：屋面翻新，保留原楼板，结构加固，梁下贴钢筋重新设计正置式防水保温屋面；保温材料使用A级泡沫玻璃，保温层、防水层之间设置透气层；做上人屋顶花园，铺设架空木地板；绿化采用盆栽音乐厅空调系统更换，吊顶重做原有屋面排水系统不变，雨水管不需更换。音音乐厅屋面屋面现屋面做法（上人屋屋面做法（上人屋顶花园）：花园）：防腐木地板面层，钢龙骨40厚C20防水细石混凝土专用网格布隔离层1.2厚合成高分子防水卷材两道2.0厚聚合物水泥防水涂料一道20厚1：3水泥砂浆找平1：8陶粒混凝土找坡层最薄处4080厚泡沫玻璃保温板(燃烧性能A)2.0聚合物防水涂料隔汽层保留混凝土屋面 留面层厚度60010外立面外立面屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室屋面改造建屋面改造建议：屋面翻新，结构加固铲除原有防水层，在原面层上重新设计正置式防水保温屋面；保温材料使用A级泡沫玻璃，保温层、防水层之间设置透气层；确定空调外机数量和位置，合理设置外机基础；原有屋面排水系统不变，雨水管不需更换。南南侧四四层屋面屋面原屋面做法（局部上人）：原屋面做法（局部上人）：铺EPS保温隔热砖（上人处）两道三元乙丙防水卷材,总厚340厚C20防水细石混凝土高强防水树脂珍珠岩保温层填泛水i=2%,最薄处，按规范设置排汽道防水涂料隔气层20厚1：3 水泥砂浆找平层混凝土屋面11外立面外立面屋面屋面室内公共部位室内公共部位卫生生间休息和管理休息和管理安全防安全防护给排水系排水系统消防系消防系统强弱弱电系系统空空调系系统教室教室屋面改造：屋面改造：铲除原有防水层，在原面层上重新设计正置式防水保温屋面；保温材料使用A级泡沫玻璃，保温层、防水层之间设置透气层；原冷却塔拆除,确定空调外机数量和位置，合理设置外机基础；原有屋面排水系统不变，雨水管不需更换。南南侧四四层屋面屋面现屋面做法（正置式屋面做法（正置式,上人）：上人）：保保护层防水防水层隔气隔气层保温保温层（泡沫玻璃）兼做找坡（泡沫玻璃）兼做找坡原原细石混凝土面石混凝土面层（保留、修复）（保留、修复）钢筋混凝土楼面筋混凝土楼面12
