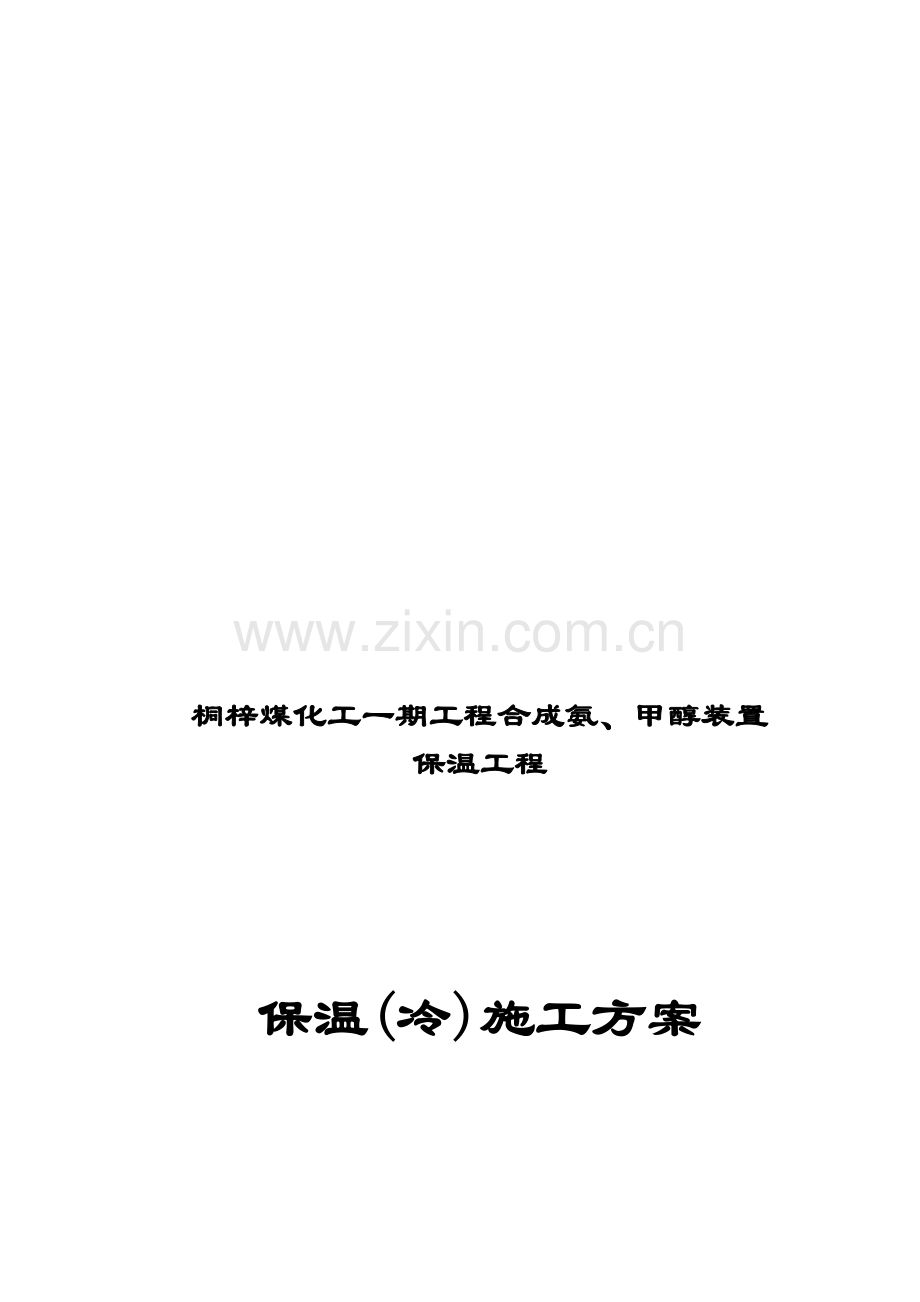

桐梓煤化工一期工程合成氨、甲醇装置
保温工程

保温(冷)施工方案

编制：
审核：
批准：

施工单位：福建省披邀嗓军跟囱不作颁毫群婴嚏坝拭弃丧沈巍祁敲泳武遵抱谆暴昂搽呼表硷堪英虱浮瞪胃孔箕潍秘靖杂甭宣吾详饱载腰棍瑶囤借游母钓藉庐毫谆脊固牲噶殊蛾抑湍辰泛驴滦鹏量情较柞亲外琢朴徐沉辫拽产点玄墟早朋昔距削织膳硷贴霓来厌叫棠交促微隙燕硒燎努项吝删罪茂笺燥殴洱窖夏扣泉驻蹲涪输孕拨停环蹿栓肌敌嗡长记令灿禁眺战膊栅帆菇拐洪昭淆赞需折课卜壮叹牟势爆畅驾搁翔掂佑土拨潮旧鲜蛀搐趋报匆眠造讲瓢熊狡剿侣和澄必杰绰谋敷艇泼波凉迢瘸劝醋冗品手鬃悯胶塔逝佐雍悬滥轧尾绎庄庞婉蛆赴锄爷桶其苟高猴诬撼歼须娃员彤轨悉体夫锤设沥蛰染遭溪瞧烧炯傅怪廊率帘桐梓保温(施工方案)找属拧圃硅要必亥井概腊倔属唉健葡甘久滨曝穴截莲忿济部攻想堕罐靶傅访淤辊疤期凭验劣搪吸指喊首负树强荧括缸榔矩哇锰帜解辙畏葫村辙随修倍龄久棘章嚷密蚀阮整著禽烟窒砷疼溪枪胺胞款唐肾镣插瘪巷拴伸姻款掳升破鼻纺悬钱覆谤跋流婉漾佬鹊京普驹洼饯凛呸鳖河姨哮吁吭岭钝仔消板愧线聊赛搽卡小梭莎辽粪讽代勉蝉易删婪痛逼进沿堵庄摘榆咆佩腰盼吁园侦料撬瞪丹澈沿砷挚销岸饱厢篱试纳斑拭晕峭滞孟霉臃疥闹袋躲闻条猜呜培罕蘸椅徒仔驼埔习留冰激您纫厢邻迢猪揍户寓蓄踪殖驯呆阵咆镜漱世抬衣蓄晴脓颐郑次斌着速怯孙灸麻步镭艰哲携权桑闭砸麦逢案色美数麓昏罢

桐梓煤化工一期工程合成氨、甲醇装置
保温工程

保温(冷)施工方案

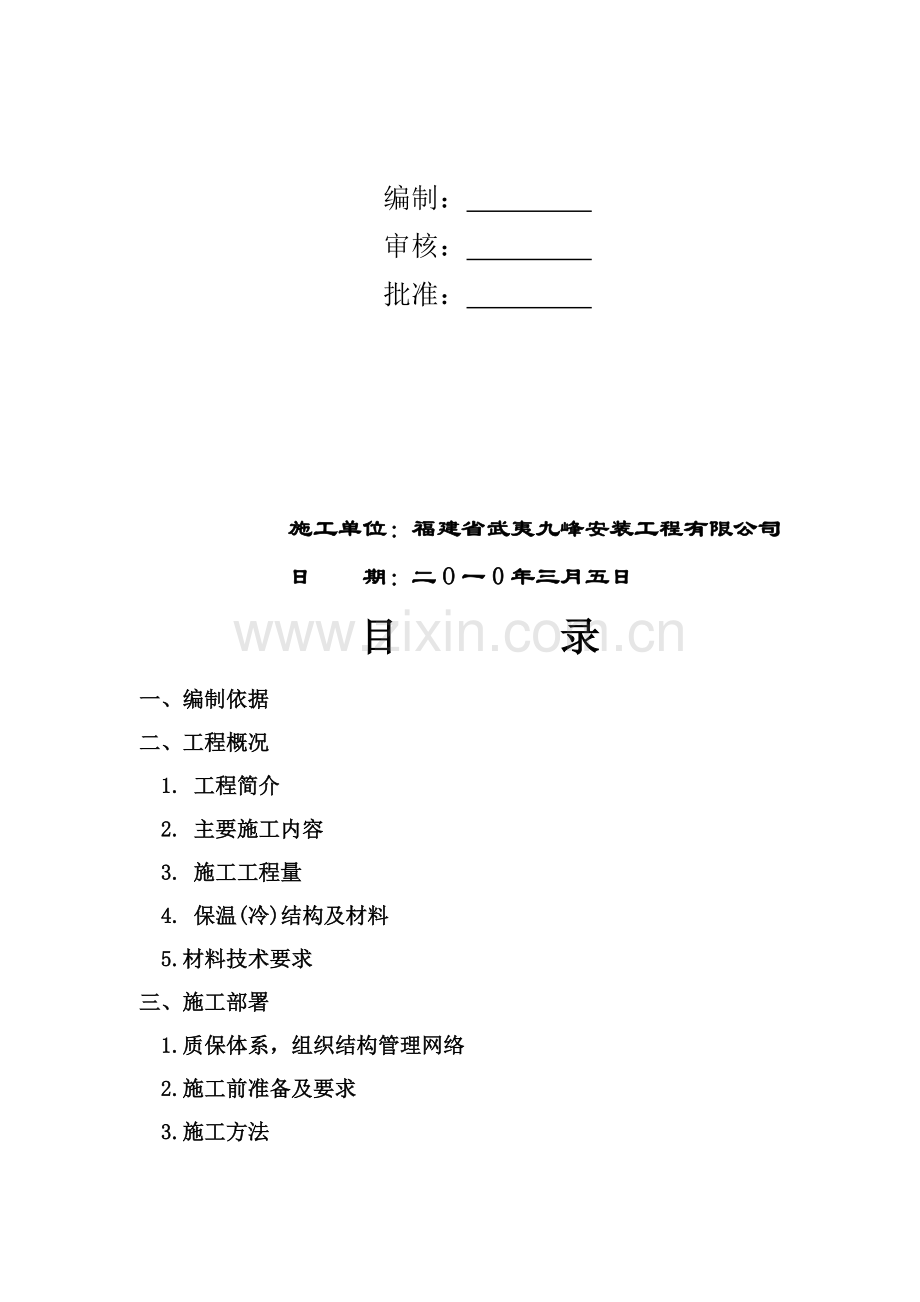

编制：
审核：
批准：

施工单位：福建省武夷九峰安装工程有限公司
日 期：二O一0年三月五日
目 录
一、编制依据
二、工程概况
1. 工程简介
2. 主要施工内容
3. 施工工程量
4. 保温(冷)结构及材料
5.材料技术要求
三、施工部署
1.质保体系，组织结构管理网络
2.施工前准备及要求
3.施工方法
1)保温施工
2)保冷施工
3)检查与验收
4) 保温工程产品实现过程图
4.劳动力及主要施工机械配备计划

一、 编制依据
项目施工应遵循标准、规程规范清单
序号
规程、规范、标准名称
代号
一
综合

1
建设工程项目管理规范
GB/T50326-2006
2
建设工程文件归档整理规范
GB/T50328-2001
3
石油化工工程建设工程项目交工技术文件规定
SH3503-2001
4
石油化工工程建设工程项目施工过程技术文件规定
SH/T3543-2007
5
石油化工工程施工及验收统一标准
SH3508-96
6
化工建设项目施工组织设计标准
HG20235-93
7
质量管理标准体系
GB/T19001-2000
二
保温(冷)

1
工业设备及管道绝热工程设计规范
GB50264—1997
2
工业设备及管道绝热工程施工及验收规范
GBJ126—1989
3
工业设备及管道绝热工程质量检验评定标准
GB50185—1993
4
设备及管道保温技术通则
GB4272—2008
5
石油化工设备和管道绝热技术规范
SH 3010-2000
6
仪表及管线伴热和绝热保温设计规定
HG/T 20514-2000
三
安全

1
高处作业分级
GB/T3068-93
2
安全标志
GB2894-1996
3
建筑施工高处作业安全技术规范
JGJ80-91
4
石油化工施工安全技术规程
SH3505-1999
5
建设工程施工现场供用电安全规程
GB50194-93
6
建筑机械使用安全操作规程
JGJ33-86
7
建筑卷扬机安全规程
GB13329-91
8
施工现场临时用电安全技术规范
JGJ46-2005
9
建筑施工安全检查标准
JGJ59-99
二、工程概况：
1、工程简介：本工程为贵州金赤化工有限责任公司的桐梓煤化工一期工程合成氨、甲醇装置，本工程位于贵州省桐梓县核桃坪，由东华工程科技股份有限公司总承包，我单位所承接的为B标段各装置管道、设备保温(冷)工作。
2、主要施工内容：B标段1442、1551、1552、1553、1554、1557装置设备及管道保温(冷)工作，设备保温为36台、设备保冷25台、有500条管线保温（冷）。
3、施工工程量及材料
序号
材料名称
单位
工程量
备注
1
高温玻璃棉
m3
480

2
聚氨酯泡沫塑料
m3
430

3
硅酸铝
m3
20

4
玛蹄脂复合层
m2
2000

5
0.5㎜铝板
m2
5100

6
0.8㎜铝板
m2
4100

7
再生PVC薄膜带
m2
4500

4、保温(冷)结构及材料：
1)保温、防冻、隔音、防烫绝热材料用玻璃棉；温度大于300℃用硅酸铝纤维制品。设备及管道直径φ＞219.1用板；管道直径φ≤219.1用管套。保温层厚度大于80mm时分层安装，分层安装时每层厚度大致相等，内外层错开接缝并逐层捆扎。
2)设备和管道保冷材料：介质温度-65℃以上用硬质聚氨酯泡沫塑料，介质温度-65℃以下用泡沫玻璃。其中设备用弧形板、管道用管壳，保冷设备、管道上的所有附件、管件应保冷。
3)复合结构的材料和厚度，如泡沫玻璃/聚氨酯，厚度60/40mm，内层采用泡沫玻璃，外层采用聚氨酯，泡沫玻璃厚度60mm，聚氨酯厚度40mm，即内层采用左侧数据，外层采用右侧数据。
4)绝热层外保护层设铝板。露天设备及管道保温层外增设PVC薄膜防水层，室内及框架内不淋雨部分可不设防水层。裙座底封头设一层镀锌铁丝网取消铝板保护层。
5)除防烫外，绝热设备上法兰、接口等附件和管道上的法兰及阀门等管件采用可拆卸式绝热结构。直径小于150mm的阀门、法兰等管件采用与管道相同的方式连续安装，绝热厚度同设备或与相连接的管道一致。
6)对需要散热的防烫设备管道，也可以用护罩或挡板来替代保温材料的防烫。
7)防潮层：设备防潮层由二层沥青玛蹄脂加一道中碱平纹粗格玻璃布组成，总厚度不小于6mm。中碱平纹粗格玻璃布：0.12~0.2mm厚，经纬密度不小于8×8根/cm2。管道用一道聚氨酯阻燃卷材包缠，厚0.3mm。
5、材料技术要求
1)绝热材料Cl- 含量符合《工业设备及管道绝热工程施工及验收规范》要求。用在不锈钢材料上的绝热材料还必须执行《覆盖奥氏体不锈钢用绝热材料规范》（GB/T 17393-1998）的要求。
（1）玻璃棉板
容 重 48 Kg/m3（Ⅲ型）
导热系数 λ＝0.024+0.00022Tm W/m·K
使用温度 538 ℃
不燃性 A级（GB5464）
渣球含量 ＜0.1％ （ASTMC 612）
吸 湿 率 ＜2.0％ （ASTMC 1004）
pH 值 7～8
（2）玻璃棉管套
容 重 50 Kg/m3 用于介质温度＜454 ℃
导热系数 0.027+0.00018 Tm W/m·K
渣球含量 ＜0.1％ （ASTMC 612）
吸 湿 率 ＜2.0％ （ASTMC 1004）
不 燃 性 A级（GB5464）
pH 值 7～8
（3）硅酸铝纤维板 用于介质温度≥300 ℃
密 度 96～128 Kg/m3
纤维直径 2-4 um
憎 水 率 ≥ 95％
回 弹 率 ≥ 75％
导热系数 λ ≤0.032 W/m·K (常温)
计算方程 λ＝0.025+0.00017Tm W/m·K (平均温度Tm)
使用温度 900 ℃
化学组成 Al2O3（%） ≥45
Al2O3（%）+SiO2 ＞96
Fe2O3（%） ≤1.2
K2O+Na2O （%） ≤0.5
加热线收缩（温度950℃,24小时） ≤ 3 %
渣球含量 (＞30目) ＜15%
燃烧性能 不燃性A级（按GB8624标准）
2)保冷材料
（1）低密度闭孔泡沫玻璃制品
工作温度 －200～＋400 ℃
容 重 125±5% Kg/m3
导热系数 0.044 ～0.049 W/m·K，（38℃）
抗压强度 ≥0.5 MPa
抗折强度 ≥0.5 MPa
线胀系数 ≤8.5×10-6
体积吸水率 ≤0.2%
（2）聚氨酯泡沫塑料制品
容重 45～50 Kg/m3
导热系数 ≤0.022 W/m·K
使用温度 －100～＋100 ℃
抗压强度 ≥0.2 MPa
体积吸水率 ≤4 %
耐燃性 耐燃等级 B1 (符合GB8624标准)
3) 保冷辅助材料
（1）阻燃型沥青马蹄脂
（2）聚氨酯阻燃卷材

4)阻燃型PVC再生薄膜
5)保护层：铝板作为设备管道绝热外护层，材料的厚度规定如下：
（1）管道使用0.5mm 厚的平板；
（2）卧式设备和外径3000mm及以下的立式设备使用0.8mm 厚的平板；
（3）外径3000mm以上的立式设备用0.8mm 厚的瓦楞板；
（4）所有不规则的表面，如设备封头、泵表面、阀门保温盒、管件保温盒等使用0.8mm厚的平板。

三. 施工部署
1、质保体系，组织结构管理网络
施工经理

技术员

架子班班长

作业员工
作业员工
保温班班长

安全员

项目经理

2、施工前准备及要求
2、1施工前准备
2.1.0、施工前进行施工图及各项施工说明要求（由工程施工技术专业人员进行熟悉。进行图纸会审及交底，按施工图工程工作量，进行施工材料机具计划编制。落实临时设施，安排施工人员住宿及施工现场管理办公室，工具、材料库房，安装布置生产用电。
2.1.1、所有参加本工程施工的人员，进行必要的技术安全学习培训，学习领会甲方纪律、安全、消防等方面的规章制度，明确高空作业化工有害气体中作业的特殊安全措施，必要时进行技术安全考试，考试不合格者，不得操作。
2.1.2、针对本工程所使用材料及设备，并备齐材料及设备使用清单，上报总承包商与监理审定，对所用材料及设备，确定无误后，方可使用。
2.1.3、配备足够应急用的各类常用药物和医用材料,并准备具有多年登高作业、化工大气中作业的操作工人。施工期间地面及设备人孔外至少有一名责任监护人员，对操作人员进行全方位、全过程的质量、安全负责，做到地面、以及周围未施工设备不受损害和污染。准备足够的塑料薄膜和彩条布。对未施工设备进行覆盖保护。
2.1.4、施工前，项目部技术负责人要认真学习领会甲方的施工工艺流程和施工技术规范要求，编制作业指导书，每台设备、每条管线及特殊部位的技术要求，传发给每个施工人员，确保施工的顺利进行。
2.1.5、对特殊部位施工中的重要施工节点应作专门的交底，并对特殊工序进行培训指导，重点做好施工中的质量通病预防。
2.1.6、根据工程特点，结合现场情况进行总平面布置。工程部及时与业主协调，解决施工场地、水、电、材料存放地等问题。
2.1.7、材料机具准备
a、由生产厂家提供出厂合格证、产品说明书及质检报告。
b、施工前，对每批的原材料及其制品，先核对产品合格证、作外观检查后，再按每批抽样检验，合格后方准使用，严禁使用不合格产品。
c、材料、机具仓库要分开设立，并由专人保管，归类存放，严禁混乱堆放，易燃、易爆、易蚀材料单独存放，并按其类别设立警示牌。
d、机具准备：保证设备完好、调试合格，满足现场施工的需要。
2、2施工要求
1) 绝热施工应严格按《工业设备及管道绝热工程施工规范》GB 50126-2008和本规定进行。施工必须在设备及管道试压、试漏等检验合格后进行。绝热施工前, 清除干净表面的赃物、油污、浮锈等所有杂物。
2)施工过程中应始终保持绝热面和绝热材料的干燥，施工后淋雨的材料要拆除、更换。
3)所有的绝热结构必须牢固地固定在本体上。
4) 设备高于3m每隔1.5～2 m设置一保温支承件。需热处理的设备，其保温支承件已在制造厂焊好，如果设备未带保温支承构件，须在现场设置螺栓连接的角钢支承圈。也可利用设备本体的加强筋作支承。不允许施焊的设备支承件采用抱箍式安装。垂直管道高于3m时亦应设保温支承件,其安装间距不大于3m。
5)设备保温层用销钉、自锁片和钢带固定,不允许在设备上焊接时，销钉焊于卡箍扁钢带上。
6)设备保温层捆扎用的钢带间距最大为500mm，每块保温板材保证不少于两道。管道保温层用镀锌铁丝捆扎, 每段保温管壳至少捆扎二道,不允许缠绕捆扎。双层或多层管壳安装时层间错缝。保冷层内层和单层捆扎用不锈钢丝、不锈钢带，也可以用玻纤粘胶带。
7)保冷材料施工时硬质板和硬质管壳都要能紧贴保冷面。泡沫玻璃结构要设膨胀缝，聚氨酯要设收缩缝。
8)保温保护层铝板采用自攻螺丝联接，保冷保护层采用“Z”形咬合和铆钉联接。固定件不得刺破防潮层，铝板接缝应以顺雨水方向搭接，有可能进水处用防水油膏嵌塞，接缝应与保温保冷层的接缝错开。保护层外形应整齐、美观。
9)设备底部边缘板及抗风圈部位应采取防积水措施，以防该部位存水腐蚀。
10) 金属保护层的搭接尺寸，设备不得小于50mm；管道环缝不得小于50mm，纵缝不得小于30mm；管道直管管段与弯头处，高温管不小于75mm，中低温管不小于50mm，阀门盒与管道保护层搭接处不小于15mm。
11)每道工序完成后，都要进行质量检查，不合格处必须重新处理。
2.2.2 做好保温材料的采购、保管工作，以提高使用率。保温材料到场后应存放专用库房内，并做好防潮、防水、防火工作；同时按材料类别进行存放、保管。
12) 安装现场施工时应对施工范围内及毗邻设备做好保护措施，不得污染或损坏生产设备。施工时为防止涂抹料等污染设备，先用帆布或塑料布将靠近施工部位的设备及仪表、仪器等遮后再进行施工。
13)支撑环安装，支撑环的宽度应小于保温层厚度10～20㎜，支撑环安装间距根据保温设备直径大小不同进行确定，直径大于1500㎜的设备，支撑件的间距1.5～2.5米，直径小于1500㎜的设备，间距2～3米。
14)不可焊设备支撑环安装时，先将筋板焊在钢带上，并将钢带的两端折成直角、钻孔，然后将钢带用螺栓连接、固定；钢带固定好后，将托条（圆钢或扁钢）固定在筋板上，形成支承环；可焊接设备用角钢直接焊在设备或管道上，间距不大于1米，然后用钢带将各焊点连接，形成支撑环。
15) 保温施工时，需要焊接保温钩钉的部分，保温钩钉焊接时，卧式设备间距应不大于350㎜，立式设备间距不大于300㎜，振动设备间距不大于150㎜；钩钉的个数一般为立面不少于6个／m2，底面不少于8个／m2；
16) 设备保冷施工时，采用粘贴法进行操作，保冷缝隙不得大于3㎜，分层时内外层必须错缝施工。
17) 垂直管道的保护层安装时安照自下而上的施工顺序进行施工，水平管道有坡度时按照由低到高的顺序进行施工。
18) 管道金属保护层安装时，根据施工对象不同采取不同安装方法，对于保温后外径小于2〞的弯管采取直角弯头安装法；直径较大的弯管采用虾米式安装方法。
19)金属保护层的接缝方向应与设备、管道的坡度方向一致；保护层搭接长度：设备不小于50㎜，管道环缝不小于50㎜，管道纵缝不小于30㎜；直管与弯头搭接处：高温不小于75㎜，中低温管不小于50㎜，阀门盒与直管段搭接长度不小于15㎜。
20) 本工程的所有项目施工必须符合建设单位及总承包的设计的施工要求，施工过程中积极配合安装单位及其他施工单位，确保工程能够顺利进行。
21) 施工过程中必须制定安全施工措施，对施工人员强化安全意识、提高安全技术，施工现场配备符合施工特点的消防器材，合理堆放、储存，储存易燃易爆材料的仓库必须符合消防要求。
22)设立现场管理机构并配备经验丰富、责任心强的管理人员；同时制定各部门的岗位责任，确保工程保质保量顺利进行，按时完工。
3.主要施工方法
3.1 保温施工
3.1.1 绝热层安装
3.1.1.1 钩钉制安
(1) 钩钉制作材料选用φ4㎜的低碳圆钢，切割前先将圆钢拉直；切割时使用聚脂片切割机，断口切面应垂直平整无坡度，不宜有毛刺。
(2) 切割好的在钩钉焊接前先将一端折成90°的弯钩，弯钩长度为最短不得小宜30㎜，最长不得大于50㎜。以保证焊接时的焊接面积和安装铁丝网时拆弯能够卡牢铁丝网。
(3) 保温钩钉焊接时，其间距不大于350㎜，钩钉的个数一般为立面不少于6个／m2，底面不少于8个／m2。
3.1.1.2　保温材料切割时先确定其切割长度，用圈尺测准被保温管道部分的周长，切割长度按测量准确的尺寸加上保温层厚度为准，然后按该尺寸进行裁割，环形接缝处的切面应切割成马蹄形，其斜度取决于保温层厚度。
3.1.1.3　施工时将保温板材，平铺在基体上，并且保证缝隙横平竖直，拼缝不得大于5㎜，内、外层保温材料应相互错开，错开量不小板材宽度的1/3～2/3。同层保温敷设时亦应错开铺设。板材铺设时，应挂在保温钩钉上。
3.1.1.4　保温层施工时，如遇孔洞或加强圈、支撑块等障碍，将保温材料按障碍的外形形状及尺寸用手锯进行切割，切割时必须保证其安装好后拼装严密。
3.1.1.5水平管道绝热层的纵缝位置应布置在管道水平中心线上下45°范围以内（如下图所示）。立式管道绝热层应自下而上进行施工，对直径超过3000㎜的立管或斜立管道应设置绝热层支撑件，支撑件采用厚度为10㎜钢板或角钢制作，支撑件的支撑宽度应小于管道保温层厚度10㎜～20㎜。
水平管道绝热层的纵缝位置
允许范围
允许范围

3.1.1.6　保温铺设严密后，用镀锌铁丝进行绑扎，每段保温层的两端各绑扎一道；留设接头的最佳位置为保温层的接缝处，接头拧紧后嵌入保温层的缝隙内。
选用镀锌铁丝的规格如下表：
保温后管径
线 号
丝 径(㎜)
φ150以下
φ150-350
φ150-650
φ650-1500
19-18
17-16
15-14
13-12
1.-1.2
1.4-1.6
1.8-2.0
2.2-2.4
3.1.1.7　管件部分保温层安装：
弯头部位保温层安装：
应将绝热材料加工成虾米腰进行敷设弯头保温层安装时，保温料切割长度的确定与直管相同。施工时，自弯点开始，将岩棉管壳按弯管角度大小等分成若干份，切割虾米形状，切割面要平整，其环形接缝处的截面应有一定的坡度，尺寸要准确，安装后应达到圆周方向圆滑过渡，同时每块扇形块必须用镀锌铁丝绑扎牢固。
三通保温层安装：
按支管与保温材料的位置，确定保温材料的切割形状，然后用镀锌丝扎牢。
阀门、法兰保温层安装：
将保温材料按阀门、法兰、外形尺寸进行切割、裁料；然后进行安装、捆扎。安装时要在阀门或法兰与管道连接处设置成锥形，两端应留出拆卸螺栓的空间，以保证保温层安装好后外护层金属盒的可拆装性。
3.1.2　金属保护层安装
3.1.2.1直管
（1） 确定下料长度
用钢皮尺或铝皮条在已安装好保温层管道外面多量几个部位，以确定准管道的外径周长和直径，防止偶然因素造成尺寸错误；按保温层外圆周长分别加上30㎜、50㎜、75㎜（根据管道直径不同而定）的搭接尺寸，确定下料数值。
（2）裁料：根据两点定直线的几何原理，裁料时先用直板钢尺在铝皮确定好两个剪切点，然后用直尺将点连成线，连线后用直角尺校正各边是否方正，确定无误时沿该线进行切割。切割成形的板先进行试安装，完全符合要求后，按该尺寸进行切割。
（3） 加工卷圆：将加工好接缝的铝板放在预先调整好圆周的卷圆机上加工，由于本工程管径较大，滚圆时直径不得卷得太小。
（4） 筒体摇线：将滚圆好的铝板环向接缝的一端与纵向接缝的一端进行半圆凸缘加工半圆凸缘加大小根据管道保温后直径而定，具体尺寸对照下表：
保温后的管径D（㎜）
圆线直径d（㎜）
D＜100
3.2
100≤D≤150
4.5
150≤D≤300
6
D≥300
9
（5）现场安装
a. 为防止铝皮发生褶皱或脱绳摔毁等情况发生，加工的铝皮进行垂直运输时，应卷裹成筒形，并用软绳捆牢装入蛇皮袋中用绳子拉到脚手架上，不立即使用的铝皮应摆放稳妥，以防坠落。
b. 把金属保护层紧贴在管道保温外面，把两边接缝搭接在一起，在两端用绳子摽住，用木板或用手边摽边拍，使铝皮平整、顺直地紧固在保温层上。摽绳应选择直径为15～20㎜或宽度为20～25㎜，无弹性的棉麻绳或带。
c. 接缝应严密、平整，并处于隐蔽位置。环纵向套接尺寸一般为50㎜（如下图所示）

保护层接缝的施工
50mmmm
50mm

d. 接缝采用钉口固定，固定时先用钻头为Φ3.6㎜手提电钻钻孔，再用M4×15的自攻螺钉固定；钉距不得大于200㎜；螺钉位置应设在凸缘内侧边缘处，使其成直线排列。
e. 水平管道保护层的纵缝位置应布置在管道水平中心线下方15~45°范围之内（如下图所示），环向搭接宜顺管路坡向，即环向搭口应向下。立式管道金属保护层施工时应自下而上进行施工，接缝应上搭下。

水平管道保护层的纵缝位置
允许范围
允许范围

f. 遇支架、管件等障碍时，先根据纵、环向接缝放置位置，在铝皮上确定准障碍物所处的坐标点；然后根据障碍物的形状测量准所需的具体数据，按照测得的数据进行裁割并安装。安装好的铝皮与障碍应密无缝。
3.2.2.2弯管
a. 直角弯管金属保护层（用于水平2”管弯头）
下料长度根据保温外圆周长加上45㎜接缝尺寸，与直管套接不小于100㎜，加工安装方法同直管。
b. 弯头部位的保护层采用虾米腰敷设，组装后的弯头内外弧面要圆滑过渡，无明显棱角。
c. 按平行线法展开放大样或展开计算下料。
d. 然后用放样在按长度裁好的铝皮上面用钢针划线、剪切、滚圆并在环向接缝的两端分别压凸、凹半圆缘。
e. 安装时操作方法与直管操作方法相同。
f. 安装时高温管道弯头部位金属保护层也可采用全套接型式，使搭接尺寸增大至150～250㎜。弯管与直管搭接处不用螺钉加固，使弯头金属保护层可自由调节膨胀。
3.2.2.3　三通
其加工方法近似弯管。
3.2.2.4　法兰
a. 管径大于150㎜的法兰采用可拆式保温，管径小于150㎜的法兰采用与管道相同的方式安装或根据甲方要求采用保温涂料。
b. 可拆式法兰保温时先测量保温管道、保温法兰外径和法兰保温长度，确定金属保护层端部、筒形部分和插口板的下料尺寸。将切割好的端部板放在圆周扳边机和手动扳边机上加工。将端部板插接成整块；将圆筒部分在拼角轧边机和扳机上加工接缝，与端扳直接咬接后再把插口插入圆筒部分的插缝处。
3.2.2.5　阀门
a. 管径大于150㎜的阀门采用可拆式保温，管径小于150㎜的阀门采用与管道相同的方式安装或根据甲方要求采用保温涂料。
b. 可拆式保温施工时先测出阀门保温后的外形尺寸，手柄尺寸及坐标点，然后按该尺寸裁剪金属铝板；剪料要将咬口用量计入在内，安阀门底部可使用旋转式插口板固定。上部用两个插板固定；两端挡板与阀门盒侧向板咬接。
3.1.2.6罐体安装保护层
a.保护层固定采用钉接法，接缝应横平竖直，上下层错缝。
b.安装时应在罐体周围每隔3～4米安排一人，在待安装的铝皮的上、下两端用绳子摽住，用木板或用手掌边摽边拍，使铝皮平整、顺直地紧固在保温层上。水平接缝螺钉位置应设在凸缘上边缘处，垂直接缝螺钉位置应设在凸缘内侧边缘处，使其达到横平竖直的线形排列，钉距不大于200㎜。
c.封头的保护层应根据封头尺寸及保温厚度下料。下好的瓜皮展开尺寸要确并加上套接余量，搭接时应顺水，螺钉应安装整齐，钉距不大于200㎜。设备铭牌应暴露在外部，其部位应做成喇叭形；下料时以保温层厚度及喇叭口内外尺寸作同心圆下料制作，安装时应将搭接边起圆弧，并用螺钉钉接。
d.遇到凸出罐体的仪表、仪器、管道、支架等障碍时，按照管道安装保护层的相应方法进行施工。
3.1.2.7防潮层施工：设备管道缠采用阻燃型PVC再生薄膜防水层，将薄膜切成150～300mm宽度小卷筒，然后在绝热面层进行螺旋式进行包缠，环向搭接长度不应少于20～30mm，搭接缝应粘贴严密，其环缝及起点和终端宜用粘胶带捆紧。设备缠薄膜防水层，按绝热层的圆周进行下料长度，在绝热面层进行包缠，搭接缝粘贴严密，其环缝及纵缝搭接尺寸不应小于50mm。
3.1.2.8聚氨酯阻燃卷材施工同外护铝板一致。
3.2 保冷施工
3.2.1保冷施工的方法采用聚氨酯喷涂外做保冷层，最外层为铝皮保护层。本施工方法的特点是：采用聚氨酯喷涂直接在设备表面发泡成形，无接缝间隙，使保冷效果大大提高，密度、压缩负荷、撕裂强度、抗张强度等指标都较其它保冷材料优越。
3.2.2工艺原理简介：硬聚氨酯泡沫塑料喷涂发泡工艺的工作原理，主要是将物料通过喷枪在充分混合的同时，喷射到工作面上进行发泡，具体方法是：采用两组份发泡，分别按比例由计量泵送到喷枪以压缩空气为动力，将物料在喷枪口处充分混合并直接喷到工作面上，随即进行发泡。
3.2.3 注意事项：
a、催化剂用量过少，发泡慢，物料流淌，用量过多，发泡快。先发起的
泡沫被后喷出的料液冲破。
b、发泡剂用量过多，密度小，强度低。反之密度大，强度大。
c、A：B过大，成品较快。高温时不容易保持固定形状，反之A：B过小，泡沫塑料硬而脆。
3.2.4聚氨脂喷涂施工工艺流程图

发
泡
机

过 滤
压力表
压缩空气

压力表
计量泵
组分A

喷涂
压力表
计量泵
组分B

3.2.5模具施工
根据工程的特点及龙骨形式的选择，发泡的模板选用 =1.5的镀锌铁板(规格2000×1.5),施工方法为整张的铁板用自攻螺钉固定,注意为了将来模板拆除方便,在模板的内壁应事先涂一层黄油或平整的贴一层塑料膜。模板固定要求牢固，尺寸偏差不得大于5MM。在聚氨现场发泡过程中，不得有胀模现象。为了防止胀模现象发生，考虑利用固定保护层的钢带固定模板。拆模时，要将塑料薄膜及其他附着物清理干净。
3.2.6寻找最佳配比,在浇灌前应按说明书的要求和不同的施工环境进行试验,以找出不同环境的最佳配比(以达到浇灌后的聚氨醋的技术指标要求)并作以详细记录,并在施工时按环境的要求严格执行配比。
3.2.7聚氨脂验收标准:平整度不得大于10MM(2M靠心);厚度负偏差不得大于8MM,正偏差不得大于10MM。每平方米不得出现直径大于5MM的气泡10个，并且气泡的直径不得大于10MM，不得出现空洞，施工缝要采取有效措施进行控制，施工缝宽度不得大于5MM，深宽不得大于3MM。
附阻燃聚氨酯泡沫塑料技术指标
容重：45—50kg/m3 抗压强度≥0.2MPA
吸水率:≤4% 导热系数：0.08-0.022kal/m.h.℃
3.2.8浇灌:找出最佳配比后,根据施工环境来严格配比,用发泡机进行浇注,即A、B组份计量后通过发泡机的充分混全浇注到已施工好的模板中进行发泡，注意事项为：浇注时要移动浇注枪使物料均匀的浇注在模板中以免浪费材料或形成空洞缺陷：浇注完后应对发泡机进行彻底清理。
3.2.9模具拆除及缺陷处理
浇注完并使物料充分发泡后即可，将模板拆除并进行上一带模板的施工，并同时对已浇注完的部分进行检查，对空洞、发泡不充分和发泡过分的部位进行修补，修补即是将缺陷部位用刀剔除进行补喷并修补平整。
3.2.10 防潮层施工
防潮层为沥青玛蹄脂加粗格平纹玻璃布，施工时要事先调节配方，根据施工时的环境温度适当调整。玻璃布的规格为0.2×12mm×12mm的粗格平纹玻璃布。
3.2.11外保护层的施工同保温施工方法一致

3.3检验和验收
1)保温工程的质量检查按本节规定进行，并符合GBJ 126－1989和DL/T 5072-1997规定。
2) 质量检查的取样布点为：设备每50m2、管道每50m应各抽查三处，工程量不足此要求的保温工程亦应抽查三处，管道直经或当量直经≥1000mm时按设备考虑。其中有一处不合格时，应在不合格处附近加倍取点复查，仍有1／2不合格时，应认定该处为不合格。同一设备保温面积超过500m2或同一管道隔热长度超过500m时，工程验收的取样布点间距可适当增大。
3) 防水层的质量检查应按下列规定：
（1）所有接头及层次应密实、连续、无漏设和机械损伤；
（2）表面平整、无气泡、翘口、脱层、开裂等缺陷。
4) 保护层的外观检查，应符合下列规定：
（1）轮廊度检查用1m直尺进行检查，应符合4mm的规定；
（2）不得有松脱、翻边、豁口、翘缝和明显凹坑；
（3）管道金属护壳的环向接缝，应与管道轴线保持垂直。纵向接缝应与管道轴线保持平行。设备及大型储罐金属护壳的环向接缝与纵向接缝应互相垂直，成整齐的直线；
（4）金属保护层的接缝方向，应与设备、管道的坡度方向一致；
（5）金属保护层的椭圆度（长、短轴之差）不得大于10mm；
（6）金属保护层的搭接尺寸应符合要求。

4.劳动力及主要施工机械配备计划
4.1 劳动力配备

　　阶段

工种　

按工程施工阶段投入劳动力情况
初 期
高峰期
尾 期
架子工
8
15
5
保温工
15
28
15
板金工
6
12
3
司　机
1
2
1
电 工
1
2
1
焊 工
2
3
2
技术人员
1
2
1
质量管理人员
1
2
1
HSE管理人员
1
2
1
其他管理人员
2
3
1
合 计

4.2 施工机械配备

序号
机具或设
备名称
型号
规格
数
量
备注
1
压鼓机

2

2
滚圆机

2

3
砂轮机

25

4
剪板机
20×2500㎜
3

5
手电钻

15

6
工具车
1.5T
2

7
抽芯铆钉枪

16

8
电焊机

2

9
手拉葫芦
3T
3

5. 冬、雨季施工措施
5.1 冬季施工时，被涂面表面温度不得低于5℃，由于冬季气候干燥应做好各类防火措施。
5.2为防雨水浸泡及雨淋，所有材料应堆放在地理位置交高的部位，并搭设料棚，料棚必须防止雨水进入，料棚周围开挖排水沟。
5.3 绝热层敷设后应立即安装保护层，不能立即安装的应用防雨布进行捆绑遮盖。
5.4 所有露天放置的施工用设备、机具，应搭设防雨罩，电气设备的电源线要悬挂固定，不得拖拉在地面上。
5.5制作好的半成品保护层材料必须放置在防雨棚内禁止雨淋。
5.6 已装好的保温层未上外护板时，遇雨时应用防雨布进行遮盖。
5.7 合理安排施工计划，不能经受雨水的施工作业应停止施工，必须施工时应采取防护措施。
5.8 雨季施工时，应设专人负责记录天气预报情况，注意天气变化情况。

6. 质量保证措施
6.1 成立有组织型、有管理型质检小组，对人、机、料、安、环各因素加以管理和控制，实现全员、全过程的管理。

项目经理：张道辉

施工经理：吴加虑
质安部：张春生
保温队队长：林高梁
保温班班长：朱水有
架子班班长：林明光
业主/监理

6.2 制定各级岗位责任制，责任落实到人，做到“事事有人管，人人有事做”。
6.3 不断加强质保体系的各个环节，强化施工质量的监督控制，上道工序不合格，下道工序不得以任何理由进行施工。
6.4 对任何一项分项分部工程的施工都必须由施工人员进行技术交底，并对技术交底执行签证制度，统一质量口径，防止交接不清。
6.5 建立、健全班前例会制度，对于施工时应当注意的质量问题以及质量通病，由技术人员进行提示，做到早知道，早预防，早发现，早清除。
6.6 严格按照设计要求进行自购材料的采购，供应到场后必须报监理单位审批同意后方可使用，严禁低劣材料进入施工现场。
6.7 施工人员在领取材料时如果发现有质量问题，应拒绝领取，若在施工中发现质量问题，应停止施工，并将实际情况如实反映给有关部门。
6.8 制订质量奖罚制度，把工程质量与工资奖金挂钩，出现工程质量问题，分清当事人的处罚当事人，分不清当事人的处罚班组，以加强班组之间、施工人员之间 的质量互检、互控。
6.9 保温工程露天施工时，严格按照绝热层与保护层同步进行的施工方法，以防止雨淋；雨天在没有设置防雨设施的露天作业，不得进行施工。
6.10 做好各项工程施工记录。
6.11 配备直尺、卷尺、靠尺、探针等各种质量检测工具，由质量检查人员定期或不定期组织并依据建安施工规范进行质量检查，发现问题及时上报进行针对性处理。
6.12 密切配合总承包管理部门及监理单位，出现有碍施工情况立即请示报告总承包和监理单位，以便进行协调解决。
6.13 做好成品保护工作，对于已施工完的保温部分，设置警示牌，以防止污染破坏漆膜及保护层和涂抹层，必要时设置隔离设施或派专人看守。
6.14 为确保工程顺利进行，对施工项目主管工程师及其下级管理人员的职能描述说明，主要责职是：直接负责并利用施工人员完成施工任务。
6.15 项目主管工程师全权负责本项目的工作。直接表现为：
（1） 对上：直接
