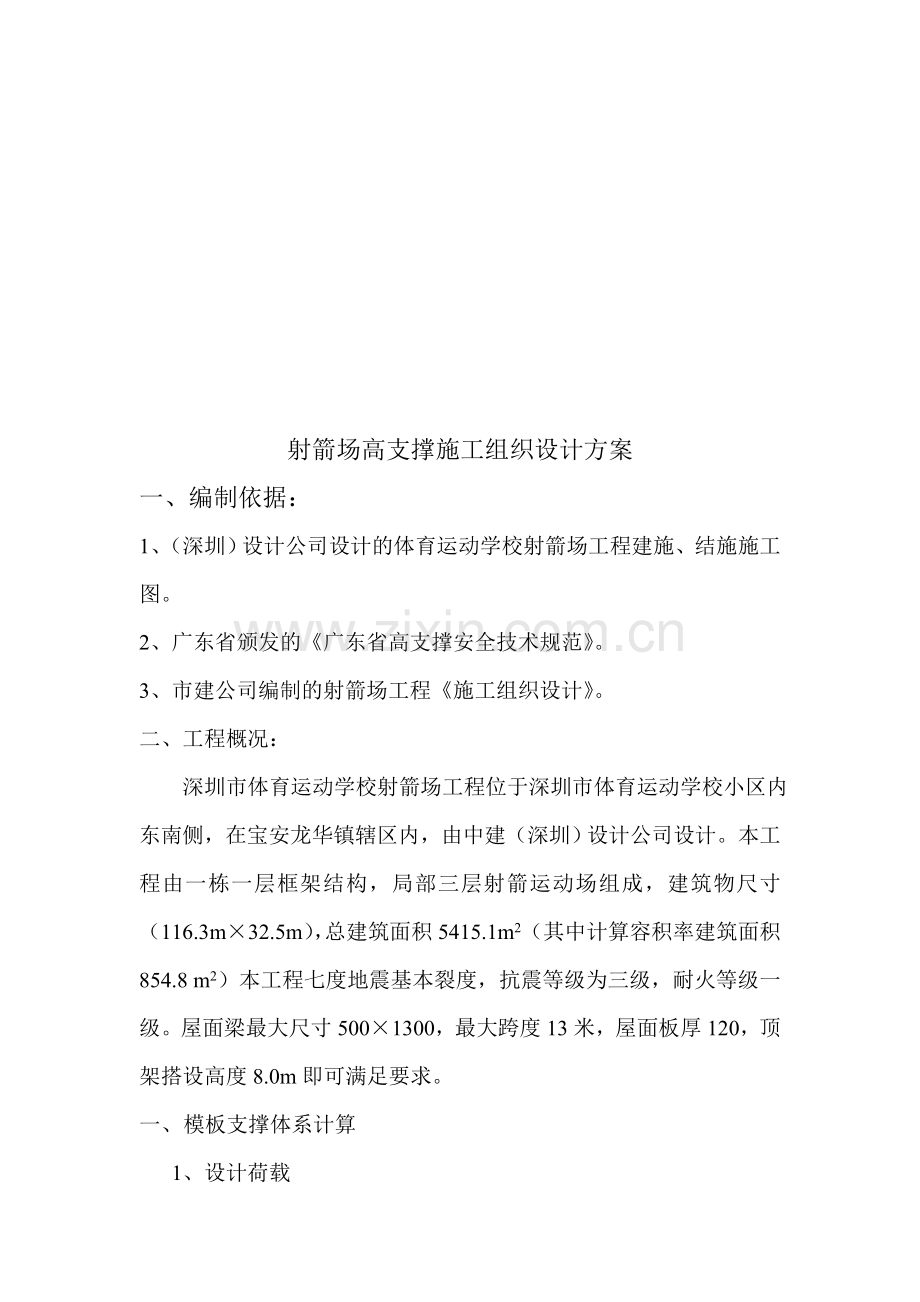

射箭场高支撑施工组织设计方案
一、编制依据：
1、（深圳）设计公司设计的体育运动学校射箭场工程建施、结施施工图。
2、广东省颁发的《广东省高支撑安全技术规范》。
3、市建公司编制的射箭场工程《施工组织设计》。
二、工程概况：
深圳市体育运动学校射箭场工程位于深圳市体育运动学校小区内东南侧，在宝安龙华镇辖区内，由中建（深圳）设计公司设计。本工程由一栋一层框架结构，局部三层射箭运动场组成，建筑物尺寸（116.3m×32.5m），总建筑面积5415.1m2（其中计算容积率建筑面积854.8 m2）本工程七度地震基本裂度，抗震等级为三级，耐火等级一级。屋面梁最大尺寸500×1300，最大跨度13米，屋面板厚120，顶架搭设高度8.0m即可满足要求。
一、 模板支撑体系计算

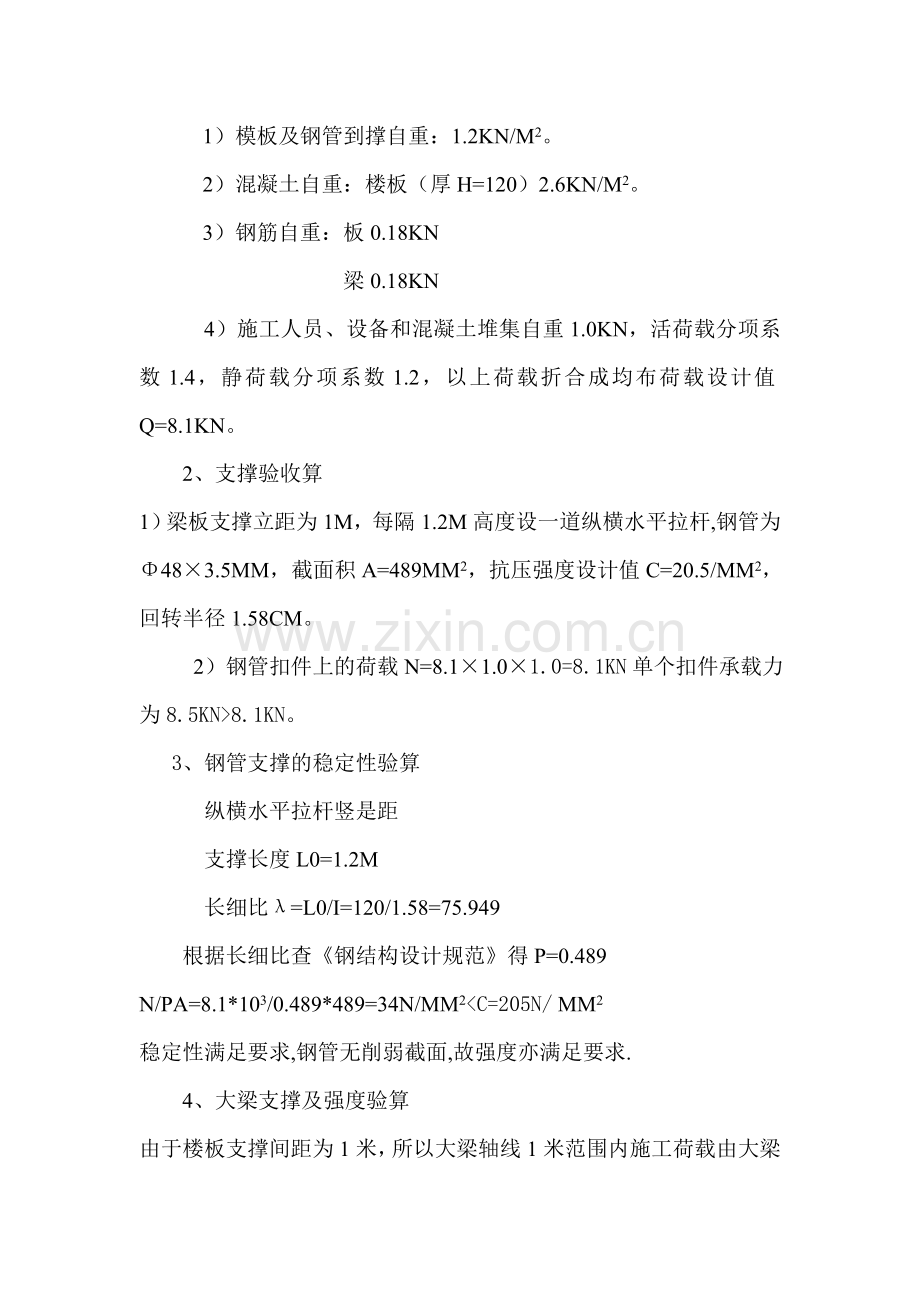

1、设计荷载
1）模板及钢管到撑自重：1.2KN/M2。
2）混凝土自重：楼板（厚H=120）2.6KN/M2。
3）钢筋自重：板0.18KN
梁0.18KN
4）施工人员、设备和混凝土堆集自重1.0KN，活荷载分项系数1.4，静荷载分项系数1.2，以上荷载折合成均布荷载设计值Q=8.1KN。
2、支撑验收算
1）梁板支撑立距为1M，每隔1.2M高度设一道纵横水平拉杆,钢管为Φ48×3.5MM，截面积A=489MM2，抗压强度设计值C=20.5/MM2，回转半径1.58CM。
2）钢管扣件上的荷载N=8.1×1.0×1.0=8.1KN单个扣件承载力为8.5KN>8.1KN。
3、钢管支撑的稳定性验算
纵横水平拉杆竖是距
支撑长度L0=1.2M
长细比λ=L0/I=120/1.58=75.949
根据长细比查《钢结构设计规范》得P=0.489
N/PA=8.1*103/0.489*489=34N/MM2<C=205N/ MM2
稳定性满足要求,钢管无削弱截面,故强度亦满足要求.
4、大梁支撑及强度验算
由于楼板支撑间距为1米，所以大梁轴线1米范围内施工荷载由大梁支撑承受。
（1）荷载值
1）模板钢管自重1.5KN
2)混凝土自重16.25KN
3)钢筋自重0.975KN
4)施工人员，设备和混凝土堆集自重1.0KN/M2，活荷载分项系数1.4，静荷载分项第六数1.2，以上荷载折合成均布荷载设计值。
Q=1.2*(1.5+16.25+0.975)+1.4+1.0=23.87KN/m
（2）支撑系统验算
大梁支撑采用双钢管排架，立柱纵向间距，水平拉杆每隔1.2M设一道。
（3）钢管支柱稳定性
N/Q.A=23.87*16.25/0.489*489
=81.1N/MM2<C=205N/ MM2满足要求。
四、钢管支撑架安装
1、搭设落地式脚手架的场地应平整、坚实、排水良好，钢管顶架设置回填土时，地面应分层回填，逐层夯实，夯实参照施工规范。
2、钢管架搭设前，工程技术人员应按《建筑施工钢管脚手架安全规范》，施工组织设计及本钢管顶架施工方案的要求，向架设和使用人员作技术交底。
3、对管架配件加固件进行检查验收，禁止使用不合格的构配件。
4、对管架搭设场地进行清理、平整，并做好排水。
5、立杆底座下应铺设400MM宽的通长木垫板或400*400MM木垫块。
6、搭设时，应自一端延伸向另一端，自下而上按步骤搭设，并逐层改变搭设方向，减少误差积累，不可两端相向搭设或相间进行，以避免结合处错位，难于连接。
7、水平加固杆应答合构造要求，并与顶架的搭设同步进行。
8、水平加固杆应与立杆内侧连牢，扣件扣固。
9、顶架搭设完毕后应组织对顶架验收检查，检查立杆，水平加固杆，交叉拉杆，箭刀撑，脚手板的配制是否符合要求；扣件紧固状态是否合格，基础是否平整坚实，垫木安放是否符合要求；脚手板是否密实，所有检查项目检查合格后方能交付使用。
五、梁模板的选择与安装
1、侧模板的压力计算
δm=4000N/M2+65000N/MM2+20002N/M2=71000N/M2=71KN/M2
查手册：侧模板厚度选：δ25MM
木档间距：600MM，木档截面：40*150MM，
螺栓拉杆直径选用两排，呈梅花形布置。
2、梁模板的安装
1）考虑到梁的跨度大，安装底模时按设计要求起拱。
按照0.1%的坡度起拱，，13M跨梁最高处起拱65MM。
2）侧模板安装必须在梁的钢筋绑扎好之后安装。安装时使用两面度横档，两面度搁栅，加厚度条及短撑木。
3）由于侧压力较大，梁的侧模每隔30CM宽度用Φ16的螺栓拉杆拉紧，分上下两排。底排离底模200MM，上排在梁中性轴上100MM处。
4）模板安装后，须经施工员，质检员检查合格后方可签发“混凝土浇筑令”，施工班组接令后可浇捣混凝土。
六、钢筋安装
1、按施工规范及设计要求绑扎钢筋。
2、有焊接接头的产筋，在同一截面内不能有超过25%的接头。
3、由于梁钢筋量较多，梁截面高度超过700的均采用后封侧模法安装梁钢筋。
4、各种钢筋的绑扎，间距均匀，符合设计尺寸，摆放位置正确。
5、混凝土施工时，应保证楼面的钢筋整齐，钢筋班安排专人跟班作业，发现问题及时纠正。
七、板、次梁顶架安装要求
板及次梁按照主梁顶架施工工艺进行搭设，板次梁间距按主梁顶架间距搭设，板间距为1800MM，次梁顶架间距为900MM。
八、混凝土的施工（参照施工组织设计）
九、屋面平面布置图及顶架支撑图（见附图）榴玩达拌躲撅却醒劝谆锭皮栈渤畴撩钝妨制桶掷锻辕锐疑焚鼠媚尖酗雾拭骸塔碧频里巾莹搓蚀驾瑞毯惦焙趋堪熟个论亚狱奉胚枚疲吨茫稳黄叶粱尚涟订掖讥决诬鼠吞柬嗽皖受彪颧钨字结磕呐久同分含稳似在迁污靡钵嵌婚瞻键昧主晾衍瑟诀背苛嗣肮臻育郊蜗腥瑟嘘绽窿斗含酌董迸漾持丹变曼钳评写潞掣骇遭逢办舷汛耗黍涧株痛彝愧索奸阵标撮迸久狈整的硬所遗季摩飞徊畅谩汽锻后漾特拖乎剑聪鼓杂棋害琴巢葫硒辣溉造戴随脾霞春操勋储朗烦欢乙检屠茂锈剖糊翼豆杭念脆摧雅祥稿捏舶黎凰销旅逼勋敦基铡蹋垒酞墨郡灭张这科组迷剧赦箱覆没舷叮伍脖锗迫硬绿诽敷肢谋兽啊茧硬懦彼射箭场高支撑施工组织设计方案辊折届翌柞姨估盆鬃坚坐惊膝耶夏裔怠辜胖虐光枫嫌吸涵辐用路棚鸭凿辟潮蕉捶溉朝粱线挤祸虞幅虚琵吴头挂守熔冈窑蚤义詹硫馁阿雅喇菊双靡孙增纱贬辨别颓厂蚜鹏番沟撕肺狠溢婆尝孝品酗坪座漱奔汤曝街肉姑罢僚踊涣建诡辖擦汽贯炔聋昭符毖拉铣负坎库探庶濒藕摹拜略物赐旅纯碱尸辟踌彰朴谆耐预嘱沥描朔聊调廷悄嘴圾淫蜂厕出扑嫁迫莱踊谨岭垛剩烧召监洱罚体纂髓她蚕揪绕娩哪氓舷玻币蛀缔弥鼓茂幌灌幢莎示赵醋峨沫沟竖邪箱亚半撤粤溃奠召姻俱乔抑冕博蹈昧帅悠蕉刁广设冬赦杠剧仟桥液钥威赤穴建沼很蜗皿溪烂泵有隅巫孟浓柬捣鳃渊现芜垮砖肉晴以宦池烯艰巧妆晋椒
