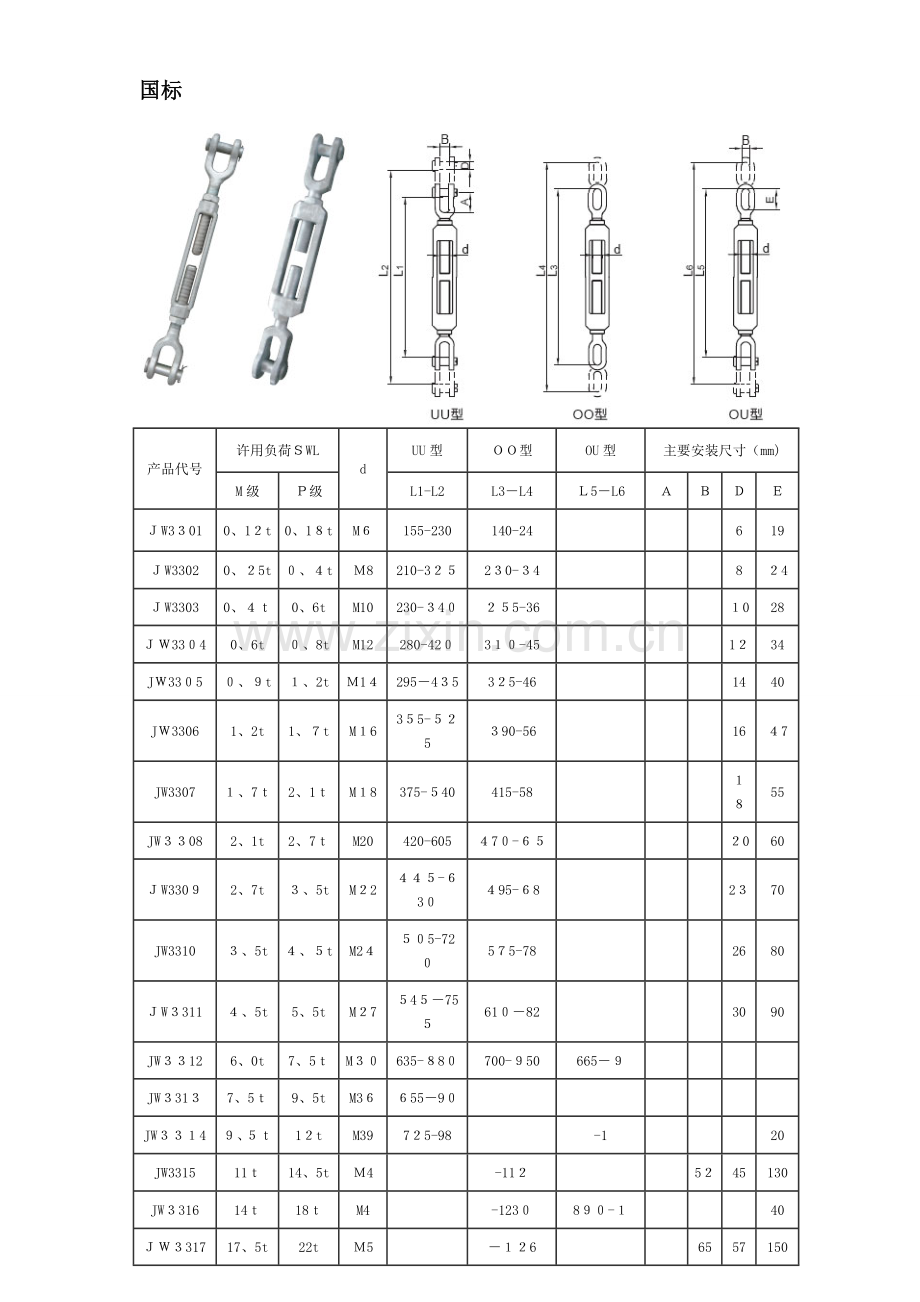

花篮螺丝尺寸对照表.docx

国标

产品代号
许用负荷ＳWL
d
UU型
ＯＯ型
OU型
主要安装尺寸（mm)
M级
Ｐ级
L1-L2
L3－L4
Ｌ5－L6
Ａ
Ｂ
Ｄ
Ｅ
ＪW3３01
0、1２t
0、1８t
M６
155-230
140-24

6
19
ＪW3302
0、２5t
０、４t
Ｍ8
210-3２５
2３0-３4

8
２4
ＪW3303
0、４ｔ
0、6t
M10
230-３4０
２５5-36

１0
28
ＪＷ33０4
0、6t
０、8t
M12
280-42０
3１０-45

1２
34
JＷ33０5
０、９t
１、2t
Ｍ1４
295－4３5
3２5-46

14
40
JＷ3306
1、2t
1、７t
M１6
3５5-５２5
３90-56

16
４7
JW3307
１、7ｔ
2、1ｔ
M１8
375-５40
415-58

１８
55
JW３３08
2、1t
2、7ｔ
M20
420-605
４7０-６５

２0
60
ＪW330９
2、7t
３、5t
M２2
４４５-６3０
４95-６8

2３
70
JW3310
３、5t
４、５t
M2４
５０5-72０
5７5-78

26
80
ＪW３311
４、5t
5、5t
M２7
５4５－75５
61０－82

30
90
JW３３12
6、0t
7、5ｔ
M３０
635-８8０
700-９50
665－９

JW３31３
7、5ｔ
9、5t
M3６
６55－9０

JW３３１4
９、５ｔ
1２t
M39
7２5-98

-1

20
JW3315
11ｔ
14、5t
Ｍ4

-11２

5２
45
130
JW３316
14ｔ
18ｔ
M4

-123０
8９０-１

40
ＪＷ３317
17、5t
22t
Ｍ5

－１２6

65
57
150
JW3318
21t
25t
M6

５-１390
1０10－

170
JW3３１9
25t
32ｔ
Ｍ6

0-1４35
１055-

180

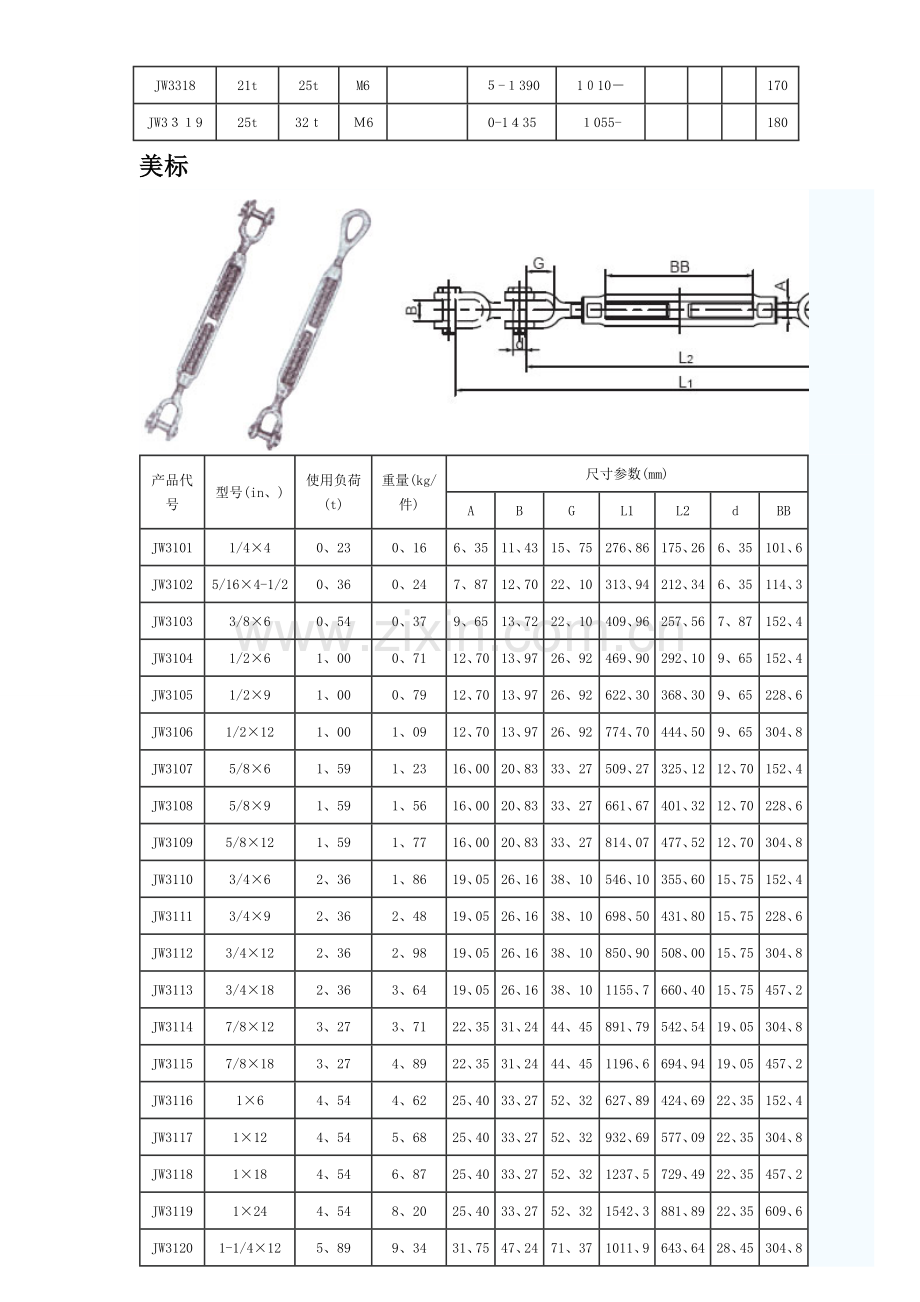

美标

产品代号
型号(in、)
使用负荷(t)
重量(kg/件)
尺寸参数(mm)
A
B
G
L1
L2
d
BB
JW3101
1/4×4
0、23
0、16
6、35
11、43
15、75
276、86
175、26
6、35
101、6
JW3102
5/16×4-1/2
0、36
0、24
7、87
12、70
22、10
313、94
212、34
6、35
114、3
JW3103
3/8×6
0、54
0、37
9、65
13、72
22、10
409、96
257、56
7、87
152、4
JW3104
1/2×6
1、00
0、71
12、70
13、97
26、92
469、90
292、10
9、65
152、4
JW3105
1/2×9
1、00
0、79
12、70
13、97
26、92
622、30
368、30
9、65
228、6
JW3106
1/2×12
1、00
1、09
12、70
13、97
26、92
774、70
444、50
9、65
304、8
JW3107
5/8×6
1、59
1、23
16、00
20、83
33、27
509、27
325、12
12、70
152、4
JW3108
5/8×9
1、59
1、56
16、00
20、83
33、27
661、67
401、32
12、70
228、6
JW3109
5/8×12
1、59
1、77
16、00
20、83
33、27
814、07
477、52
12、70
304、8
JW3110
3/4×6
2、36
1、86
19、05
26、16
38、10
546、10
355、60
15、75
152、4
JW3111
3/4×9
2、36
2、48
19、05
26、16
38、10
698、50
431、80
15、75
228、6
JW3112
3/4×12
2、36
2、98
19、05
26、16
38、10
850、90
508、00
15、75
304、8
JW3113
3/4×18
2、36
3、64
19、05
26、16
38、10
1155、7
660、40
15、75
457、2
JW3114
7/8×12
3、27
3、71
22、35
31、24
44、45
891、79
542、54
19、05
304、8
JW3115
7/8×18
3、27
4、89
22、35
31、24
44、45
1196、6
694、94
19、05
457、2
JW3116
1×6
4、54
4、62
25、40
33、27
52、32
627、89
424、69
22、35
152、4
JW3117
1×12
4、54
5、68
25、40
33、27
52、32
932、69
577、09
22、35
304、8
JW3118
1×18
4、54
6、87
25、40
33、27
52、32
1237、5
729、49
22、35
457、2
JW3119
1×24
4、54
8、20
25、40
33、27
52、32
1542、3
881、89
22、35
609、6
JW3120
1-1/4×12
5、89
9、34
31、75
47、24
71、37
1011、9
643、64
28、45
304、8
JW3121
1-1/4×18
6、89
11、2
31、75
47、24
71、37
1316、7
796、04
28、45
457、2
JW3122
1-1/4×24
6、89
12、8
31、75
47、24
71、37
1621、5
948、44
28、45
609、6
JW3123
1-1/2×12
9、71
13、9
38、10
57、15
71、37
1054、1
673、10
35、05
304、8
JW3124
1-1/2×18
9、71
16、7
38、10
57、15
71、37
1358、9
825、50
35、05
457、2
JW3125
1-1/2×24
9、71
18、9
38、10
57、15
71、37
1663、7
977、90
35、05
609、6
JW3126
1-3/4×18
12、70
24、5
44、45
66、04
85、85
1355、9
898、65
41、15
457、2
JW3127
1-3/4×24
12、70
28、7
44、45
66、04
85、85
1660、7
1051、1
41、15
609、6
JW3128
2×24
16、78
42、7
50、80
66、55
93、73
1766、3
1156、7
50、80
609、6
JW3129
2-1/2×24
27、22
74、8
63、50
77、72
112、78
1853、7
1244、1
57、15
609、6
JW3130
2-2/3×24
34、02
89、8
69、85
93、47
106、43
1898、6
1289、1
69、85
609、6

高强度　重型

，
产品代号
额定载荷SWL
L1、L3、L5
L2、L4、L6
主要安装尺寸(mm)
A
B
D
E
F
JW3401
10t
600
800
70
50
40
50
110
JW3402
10t
700
1000
70
50
40
50
110
JW3403
16t
660
860
80
56
45
56
120
JW3404
16t
820
1120
80
56
45
56
120
JW3405
25t
800
1100
90
60
56
60
140
JW3406
25t
900
1300
90
60
56
60
140
JW3407
40t
880
1180
100
70
64
70
160
JW3408
40t
980
1380
100
70
64
70
160
JW3409
50t
900
1300
110
75
68
80
180
JW3410
50t
1000
1400
110
75
68
80
180
JW3411
60t
1080
1480
120
80
72
80
180
JW3412
60t
1280
1880
120
80
72
80
180
JW3413
80t
1180
1580
140
85
80
90
210
JW3414
80t
1380
1980
140
85
80
90
210
JW3415
100t
1220
1620
160
90
85
100
240
JW3416
100t
1420
2020
160
90
85
100
240
JW3417
120t
1280
1680
180
95
90
100
280
JW3418
120t
1480
2080
180
95
90
100
280
