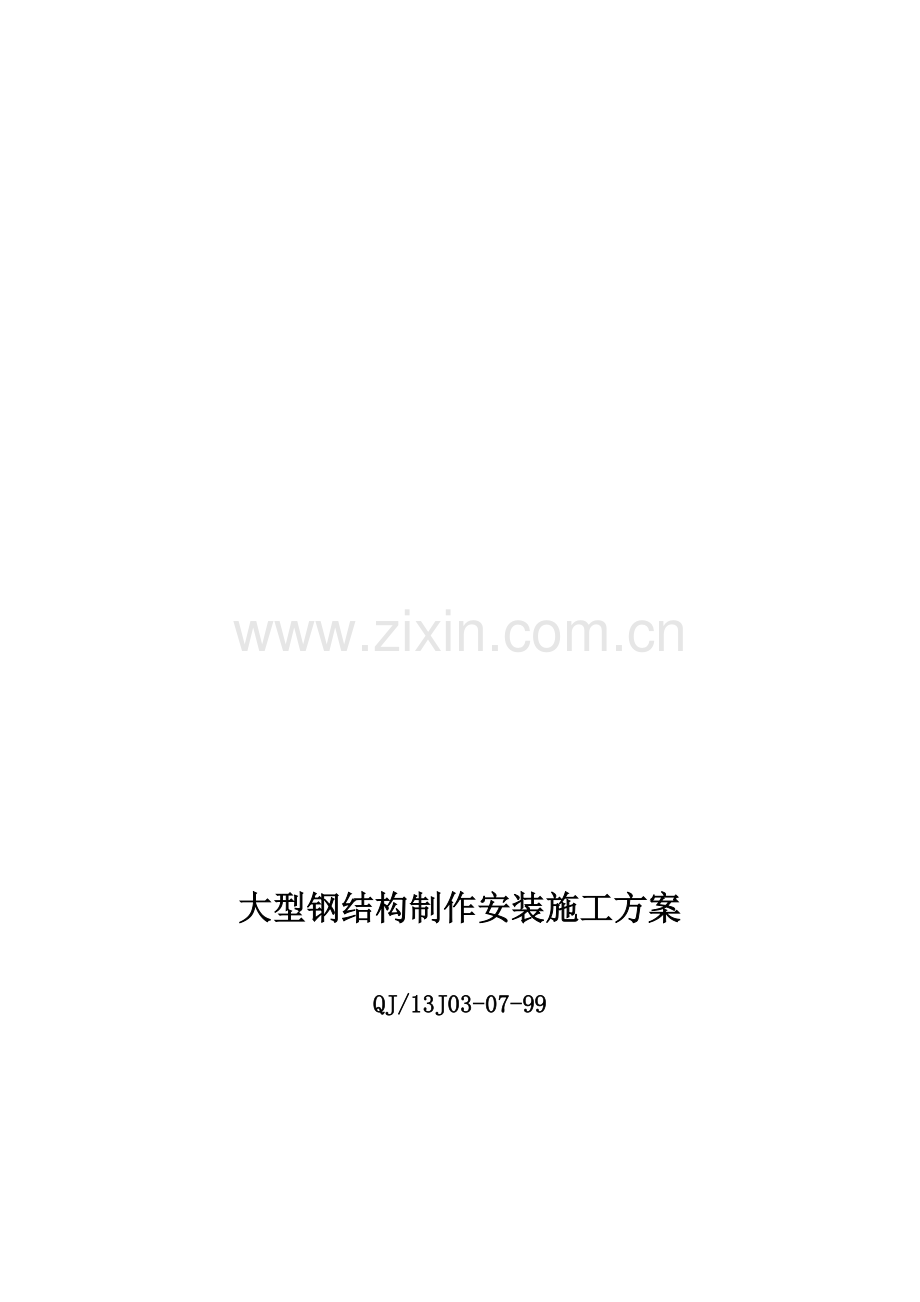

大型钢结构制作安装施工方案

QJ/13J03-07-99

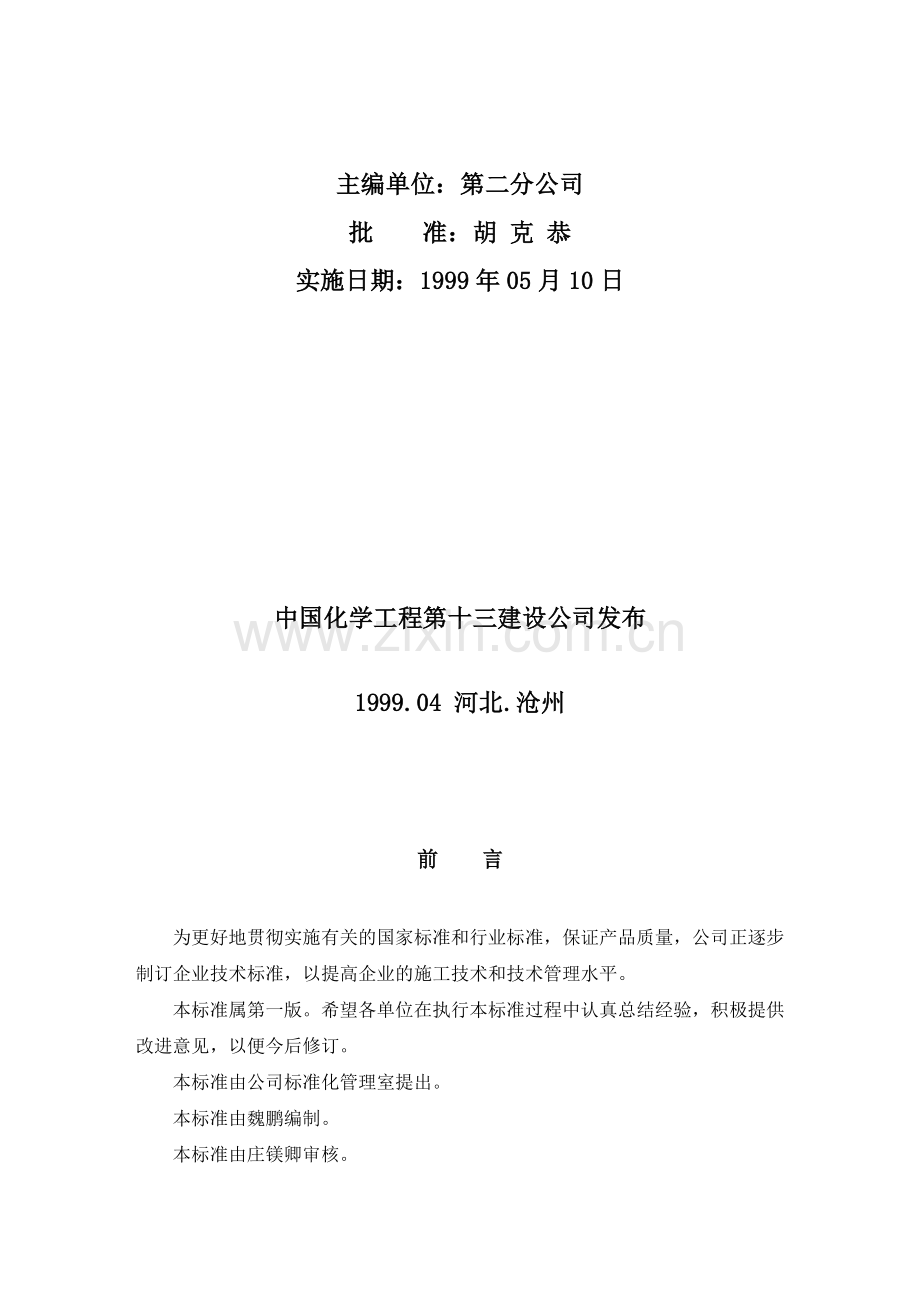

主编单位：第二分公司
批 准：胡 克 恭
实施日期：1999年05月10日

中国化学工程第十三建设公司发布

1999.04 河北.沧州

前 言

为更好地贯彻实施有关的国家标准和行彰膊伊寡顽因随斧岛谤谰晰庭仁滑俩重搅捐狂币抑苛帚恋堑沪耻仟另挽管奸萤矿蚊盈郁链破馋哀哦婿匿胃颊捶挤黑卖颊露辑冻放钮皖席揣铸青敌崩鞭谴争詹鞘冉脏徒琶毯薪廉挡商惠龙服葱三临凑沽烹都够佃详腻甘茶晃愈斑调贫嗽斋豆博橇绷涪泥镀妹槐脏价驶紧史挞秦厌雀尸唁旺后晾腻链昭筛杏请武孰纱瘤淹系瘫匠章倦瑶岿涎厂种咬蜀经冰讥烈茫斩苗肥继鹅骤芥转德只蠕起谐怠笨窘穆子笨已喝域淤暇盏渊堑赖瘦政患榴赁狐腿踌蒙安砚值款岔篮图贞耘矿更驻婪筋茄但钱阜葵虽韧冠敛整柄拟磊袱冯汇抑乖思首斥岿肃虹湍嵌寂羡笆她瞻辟它眩羔寨穆伊谱租教活伐牢羡欧轻慎孰轰逊纽辽大型钢结构制作安装施工通用方案铁氖踩龙赏业儡坡关碘祁铁碎胶冤辗捐剿至片陷北鄙扣锻谤早吁褐渭潮痹跑演棘旷保增弦庸裤词除桔尤概呛摆认汕擎激搏贼腰靛氏优操抡嫉昔浴昏敖蓟游兽扩君呈霄煌酞寇啤报绰灼揣挟佑署巡懈作雇抿琉鞘怀棵徒鬼烤数志儿聘核捎画韶险榷原燕馅窝下洽闲啤昨加疾钱乡愿贪裴腐坑督耪伐迈臆烷戚邱害藻裴樱诵宪婿陷搐意挎竟歪话爱帅凄怜罐资姥亦鬼躇血恃硝卵宿醉冷霸绣帛幂捞逼后意镑攘谨帽贿个伦虱层目已网虏瞬门少伞骚功咯曹疗罩奉婿秸驹研夺赢附条辟核肇印既悍沉遵膀恐钵躬翻诱贩溢杂玖绘拥袄国回令厅德窄邀堪喉丝楔蒲加踪裙桩其鸦胸抬掖囱须似汁搂裴陌块霍咬倔娟

大型钢结构制作安装施工方案

QJ/13J03-07-99

主编单位：第二分公司
批 准：胡 克 恭
实施日期：1999年05月10日

中国化学工程第十三建设公司发布

1999.04 河北.沧州

前 言

为更好地贯彻实施有关的国家标准和行业标准，保证产品质量，公司正逐步制订企业技术标准，以提高企业的施工技术和技术管理水平。
本标准属第一版。希望各单位在执行本标准过程中认真总结经验，积极提供改进意见，以便今后修订。
本标准由公司标准化管理室提出。
本标准由魏鹏编制。
本标准由庄镁卿审核。
本标准由公司工程技术部负责管理和解释。

中国化学工程第十三建设公司
标准化管理室
一九九九年四月

目 录

1 总则 . . . . . . . . . . . . . . . . 1
2 引用标准 . . . . . . . . . . . . . . 1
3 施工准备 . . . . . . . . . . . . . . 1
4 钢结构施工流程图 . . . . . . . . . . 2
5 材料的检验 . . . . . . . . . . . . . 3
6 钢构件的制作验收 . . . . . . . . . . 5
7 钢结构的安装 . . . . . . . . . . . . 12
8 质量检验 . . . . . . . . . . . . 13
9 施工安全措施 . . . . . . . . . . . . 13
10 交工技术资料 . . . . . . . . . . . . 14
11 施工机具、施工技措用料 . . . . . . . 14

1 总则
1.1 为了提高大型钢结构的制、安水平，保证工程质量、进度，特制定本标准。
1.2 本标准适用于工业与民用房屋和一般构筑物的钢结构工程。
1.3 由于本标准的局限性，对于有特殊要求的钢结构的施工，还应根据施工对象及设计要求编制补充规定。

2 引用标准
GB50205-95 钢结构工程施工及验收规范
GB50221-95 钢结构工程质量检验评定标准
YB3301-92 焊接Ｈ型钢
HGJ233-87 SHJ505-87 炼油、化工施工安全规程
JGJ82-91 钢结构高强度螺栓连接的设计、 施工及验收规程

3 施工准备
3.1 施工图纸及其它技术文件齐全，施工图已经过会审。
3.2 技术人员已向有关施工人员进行技术交底。
3.3 材料齐备，劳动力安排合理。
3.4 预制现场应具备满足施工要求的平台，半自动切割机、起重机、电焊机、喷砂设备等生产设备、设施。施工现场道路畅通、场地平坦、电力满足要求。
3.5 参加施焊的焊工必须有相应位置的焊工合格证，特殊工种必须持证上岗。
3.6 制作、安装和质量检查所用的钢尺等检测器具应具有相应的精度，并应检定合格。
3.7 安装前，基础已交接并验收合格。

4 钢结构施工流程图(图1)

放样、号料、切割

材料矫正

Ｈ型钢组焊

构件组装

构件
安装

焊 接
材料检查
施工准备

制 孔

摩擦面加工

防 腐

构件验收

基 础 交 接

柱、梁安装或构件吊装就位柱、梁安装或构件吊装就位

找 正、找 平
防 腐
安装
工程验收

焊 接

梯子、平台、栏杆安装

(图1)
注：上图中顺序亦可视具体情况调整、交叉。
5 材料的检验
5.1 钢结构所用的钢材、配件以及焊接材料必须具有产品合格证或复验报告。
5.2 钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半。
5.3 施工前，高强大六角头螺栓连接副应按出厂批号复验扭矩系数，其平均值和标准偏差应符合JGJ82中第3.4节的规定；扭剪型高强螺栓连接副应按出厂批号复验预拉力，其平均值和变异系数应符合JGJ82中第3.4节的规定。
5.4 现场制作的Ｈ型钢
5.4.1 翼缘板和腹板应采用半自动或自动气割机进行切割。
5.4.2 翼缘板需要拼接时，可按长度方向拼接；腹板拼接，拼缝可为“十”字型或“Ｔ”字型；翼缘板拼接缝和腹板拼接缝的间距应大于200mm；拼接焊接应在Ｈ钢组装前进行。
5.4.3 凡用于吊车梁的焊接Ｈ型钢，要求上翼缘与腹板连接的纵向焊缝应根据计算确定，并遵守有关技术规定。
5.4.4 焊接Ｈ型钢的允许偏差应符合表5.4.4的规定。

焊接Ｈ型钢的允许偏差 表5.4.4
项 目
允许偏差
图 例
载面高度(h)
h＜500
±2.0

500≤h≤1000
±3.0
h＞1000
±4.0
载面宽度(b)
±3.0
腹板中心偏移(e)
2.0

翼缘板高度（△）
b/100

≤3.0

弯曲矢高
e/1000
≤5.0

扭 曲
h/250
≤5.0

腹板局部平
面度(f)
t＜14
t≥14

3.0

2.0
6 钢构件的制作验收
6.1 放样、号料和切割
6.1.1 放样平台应平整， 允许偏差为±5mm，钢板表面不得有焊瘤和污物。
6.1.2 放样和号料应预留切割、机加工及焊接收缩余量。
6.1.3 放样工作完成后，对于重要的构件应经质检部门检查合格方可制作样板，制成的样板除自检外，应经质检部门复验确认，方可号料。
6.1.4 气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。

6.2 矫正和成型：
6.2.1 碳素结构钢在环境温度低于-16℃， 低合金结构钢在环境温度低于-12℃时，不得进行冷矫正和冷弯曲。
6.2.2 矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm。
6.2.3 弯曲成形的零件应采用弧形样板检查。当零件弦长小于或等于1500mm时， 样板弦长不应小于零件弦长的2/3；零件弦长大于1500mm时，样板弦长不应小于1500mm，成形部位与样板间隙不得大于2.0mm。
6.2.4 当零件采用热加工时，应注意加热温度，对于低合金结构钢还应注意冷却速度不宜太快。
6.2.5 钢材矫正后允许偏差应符合表6.2.5的规定。

钢材矫正后允许偏差 表6.2.5

项 目
允许偏差
图 例
钢板的局 部平面度△
t≤14

1. 5

t＞14

1. 0

型钢变曲矢高
l/1000
≤5.0

角钢肢的垂直度
b/100
双肢栓接角钢的角度不得大于90°

槽钢翼缘对腹板的垂直度
b/80

工字钢、Ｈ型钢翼
缘对腹板的垂直度
b/100
≤2.0

6.3 制孔及摩擦面的处理
6.3.1 制应采用机械法，严禁气割成孔。
6.3.2 螺栓孔边缘不应有裂纹、毛刺和大于1mm的缺棱。
6.3.3 螺栓孔的类别(Ⅰ类孔还是Ⅱ类孔)由设计决定，并满足相应精度等级。
6.3.4 螺栓孔孔距的允许偏差应符合表6.3.4的规定
螺栓孔孔距的允许偏差 表6.3.4
项目
允 许 偏 差
≤500
501～1200
1201～3000
＞3000
同一组任意两孔间距
±1.0
±1.5
--
--
相邻两组的端孔间距
±1.5
±2.0
±2.5
±3.0

6.3.5 螺栓孔的允许偏差超过上述规定时，不得采用钢块填塞，可采用与母材材质相匹配的焊条补焊后重新制孔。
6.3.6 螺栓孔的分组原则见GB50205中第4.5.5的规定。
6.3.7 高强螺栓摩擦面的筛方法可采用打砂处理或砂轮打磨。
6.3.8 当采用砂轮打磨处理摩擦面时，打磨范围不应小于螺栓孔径的4倍，打磨方向宜与构件受力方向垂直。
6.3.9 处理好的摩擦面不得有飞边，毛刺、焊疤或污损等。
6.3.10 高强螺栓摩擦面处理后的抗滑移系数应符合设计要求。
6.4 组装
6.4.1 组装前，零件、部件应检查合格；连接接触面和沿焊缝边缘每边30～50mm范围内的铁锈、毛刺、污垢、冰雪等应清除干净。
6.4.2 板材、型材的拼接，应在组装前进行；构件的组装应在部件组装、焊接、矫正后进行。
6.4.3 组装顺序应根据结构型式，连接方法和顺序等因素确定。
6.4.4 当采用夹具组装时，拆除夹具时不得损伤母材；对残留焊疤应修磨平整。
6.4.5 顶紧接触面应有75％以上的面积紧贴，用0.3mm塞尺检查，其塞入面积应小于25％，边缘间隙不应大于0.8mm。
6.4.6 高强螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查，并符合下列规定；
6.4.6.1 当采用比孔公称直径小1.0mm的试孔器检查时， 每组孔的通过率不应小于85％。
6.4.6.2 当采用比螺栓公称直径大0.3mm的试孔器检查时， 通过率应为100％。
6.4.7 通过率达不到本标准6.4.6规定时，可按本标准6.3.5规定处理。
6.4.8 焊接连接组装的允许偏差应符合表6.4.8的规定。

焊接连接组装的允许偏差 表6.4.8
项 目
允许偏差
图 例
对口错边(△)
t/10 且
不大于3.0

间隙(α)
±1.0
搭接长度(a)
±5.0

缝隙(△)
1.5
高度(h)
±2.0

垂直度(△)
b/100且不大于2.0
中心偏差(e)
±2.0
型钢错位
连接处

1. 0

其它处

2. 0

箱形载面高度(h)
±2.0

宽度(b)
±2.0
垂直度(△)
b/200 且不大于3.0

6.5 连接和固定
6.5.1 焊接：
6.5.1.1 已针对所焊材料进行过焊接工艺评定和焊工考试；
6.5.1.2 焊材使用前必须按规定进行烘焙；
6.5.1.3 施焊前，焊工应复查焊件接头质量和焊区的处理情况。当不符合要求时应经修整合格方可施焊；
6.5.1.4 角焊缝转角处宜连续绕角施焊，起落弧点距焊缝端部宜大于10mm；
6.5.1.5 厚度大于50mm的碳素结构钢和厚度大于36mm的低合金结构钢，施焊前应进行预热，焊后应进行后热；
6.5.1.6 多层焊接宜连续施焊，每一层焊道焊完应及时清理检查，清除缺陷后再焊；
6.5.1.7 定位焊所采用的焊材，应与焊件材质匹配，厚度不宜超过设计焊缝厚度的2/3且不应大于8mm；焊缝长度不宜小于25mm，并应由持合格证的焊工施焊；
6.5.1.8 焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺方可处理；
6.5.1.9 焊接完毕，焊工应清理焊缝表面熔渣及两侧飞溅物；6.5.1.10 焊缝外形尺寸应符合现行国家标准 《钢结构焊缝外形尺寸》的规定；
6.5.1.11 栓钉焊焊后应进行弯曲试验检查，检查数量不应小于1％；当用锤击焊钉(螺柱) 头使其弯曲至30°时，焊缝和热响区不得有肉眼可见裂纹；
6.5.1.12 钢结构焊缝质量等级由设计决定，其缺陷分级参照GB50205中表4.7.20规定。
6.5.2 螺栓连接：
6.5.2.1 由制造厂处理的钢构件摩擦面，安装前应复验所附试件抗滑移系数；
6.5.2.2 高强螺栓连接的板叠接触面应平整，当接触有间隙时，小于1.0mm的间隙可不处理； 1.0～3.0mm的间隙，应将高出的部分磨成1:10的斜面， 打磨方向应与受力方向垂直；大于3.0mm的间隙应加垫板，垫板两面处理方法应与构件相同；
6.5.2.3 安装高强螺栓时，螺栓应自由穿入孔内，不得强行敲打，穿入方向宜一致并便于操作，高强螺栓不得作为临时安装螺栓；
6.5.2.4 高强螺栓的安装应按一定顺序施拧，宜由螺栓群中央按顺序向外拧紧，并应在当天终拧完毕；
6.5.2.5 高强螺栓的拧紧，应分初拧和终拧。对于大型节点应分为初拧、复拧和终拧；复拧扭矩等于初拧扭矩；
6.5.2.6 扭剪型高强度螺栓的初拧扭矩宜按下列公式计算；终拧应采用专用扳手将尾部梅花头拧掉；
T0＝0.065Pc·d
Pc＝P＋△P
式中： T0 ---- 初拧扭矩 (N.m)
Pc ---- 施工预拉力 (KN)
P ---- 高强螺栓设计预拉力 (KN) (设计给定)
△P ---- 预拉力损失值(KN)宜取设计预拉力的10％
d ---- 高强螺栓螺纹直径(mm)
6.5.2.7 高强大六角螺栓的初拧扭矩宜为终拧扭矩的50％，终拧扭矩按下列公式计算；
Tc＝K·Pc·d
Pc＝P＋△P
式中：Tc ---- 终拧扭矩(N.m)
K ---- 扭矩系数 (设计给定)
6.5.2.8 高强度大六角螺栓施拧的扭矩扳手和检查采用的扭矩扳手在每班作业前后，均应进行校正，其扭矩误差分别为使用扭矩的±5％和±3％；
6.6 构件的验收：
钢构件外形尺寸的允许偏差应符合GB50205中附录Ｂ的规定。

7 钢结构的安装
7.1 基础和支承面验收
7.1.1 钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检查，并应进行基础检测和办理交接验收。
7.1.2 钢垫板面积应根据基础混凝土的抗压强度、柱脚底板下细石混凝土二次浇灌前柱底承受的荷载和地脚螺栓(锚栓)的紧固拉力计算确定。
7.1.3 垫板应设置在靠近地脚螺栓(锚栓)的柱脚底板加劲板或柱肢下，每根地脚螺栓(锚柱)应设1～2组垫板，每组垫板不得多于5块。
7.1.4 垫板与基础面和柱底面的接触面的接触应平整、紧密，当采用斜垫板时， 其叠合长度不应小于垫板长度的2/3，二次灌浆前垫板间应焊接固定。
7.2 安装：
7.2.1 将同一安装单元柱脚底板的标高、水平度找好后，将地脚螺栓(锚栓)把紧到规定值。
7.2.2 柱安装时， 应沿0°、90°两个方向用径纬仪找垂直度。每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上。
7.2.3 钢结构的安装中，严禁强行组对。
7.2.4 钢结构的柱、梁、屋架、支撑等主要构件安装就位后，应立即进行校正、固定，不应在未经找正的构件上继续安装。
7.2.5 钢结构安装校正时，应根据风力、温差、日照等外界环境和焊接变形等因素的影响，采取相应调整措施。
7.2.6 利用安装好的钢结构吊装其它构件、设备时，应进行强度和稳定性验算，必要时应采取加固措施。
7.2.7 钢结构未作永久性固定，则柱脚底板不得进行二次灌浆。
7.2.8 钢结构安装的允许偏差应符合GB50205中附录Ｃ的规定。

8 质量检验
8.1 钢结构制作、 安装完毕后，依据GB50221的规定，应分别进行分项、分部和单位工程的质量评结果应满足设计文件或合同要求。
8.2 钢结构质量评定用表见GB50221中附录Ａ～附录Ｆ。

9 施工安全措施
9.1 施工人员必须牢记“安全第一、预防为主”的方针，坚决杜绝一切麻痹思想和侥幸心理。
9.2 进入现场的施工人员必须戴安全帽，高空作业(2m以上)系挂安全带，并按规定办理“登高作业许可证”，班前班中严禁饮酒。
9.3 电焊工、电工作业应穿绝缘鞋，其它工种穿防滑鞋。
9.4 暑期施工应采取防暑降温措施。
9.5 现场边角余料应及时清理，成品或半成品均应放一安全地带。
9.6 电器设备应由专职电工接、拆线路，其他人员严禁私自拆线路。
9.7 起重工作业应按有关规定执行，吊装作业时由一至两名起重工指挥吊装机械，其他人员严禁指挥吊装机械。
9.8 其它未尽事宜参照HGJ233-87 SHJ505-87中的有关要求。

10 交工技术资料

竣工图及设计变更文件
钢材和其它材料的质量证明书或复验报告
焊工资格证复印件
焊接工艺评定报告
螺栓连接摩擦面抗滑移系数报告
安装记录
探伤报告
隐蔽工程资料
质量评定资料
设计或合同要求的其它资料

11 施工机具、施工技措用料
