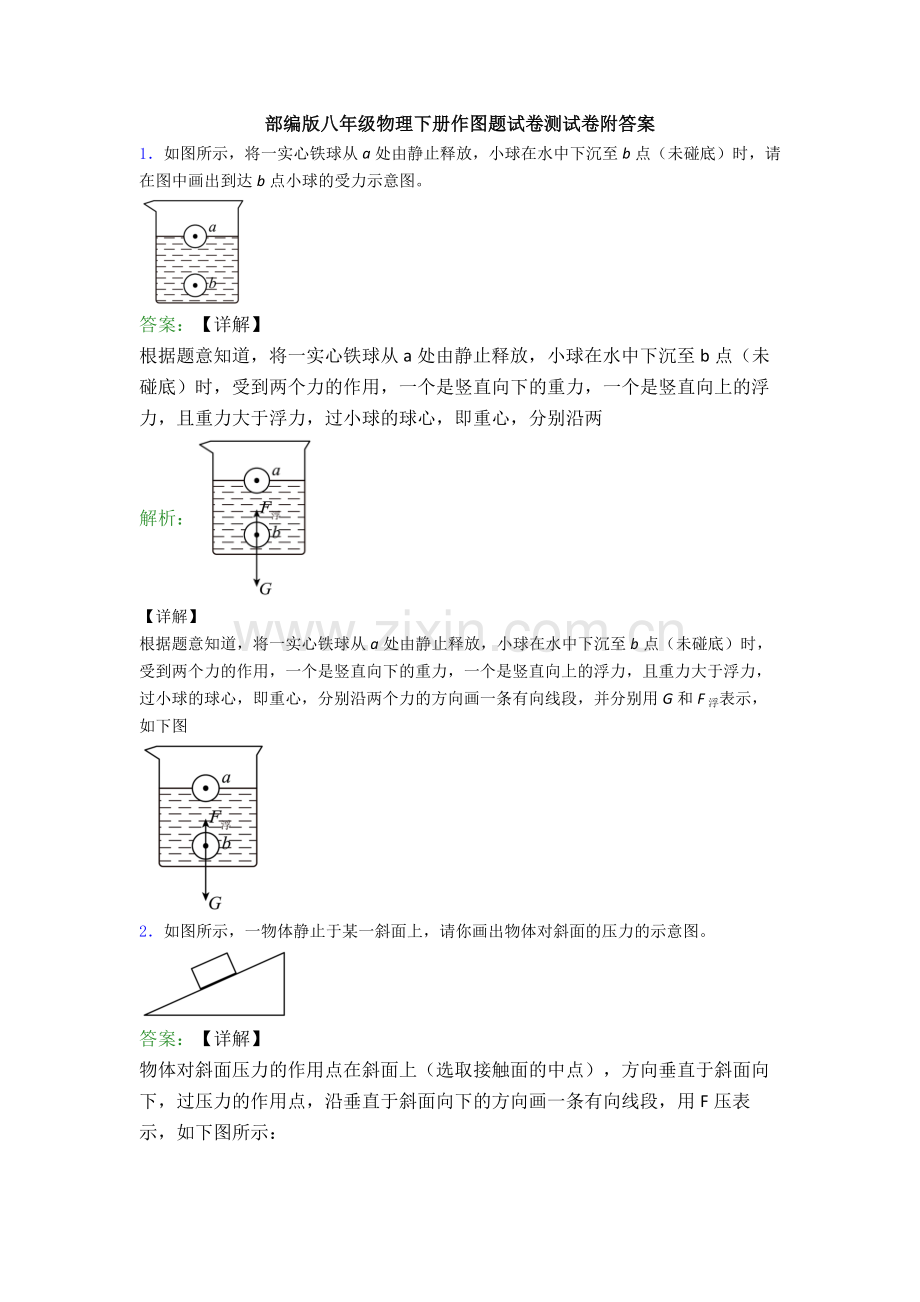

部编版八年级物理下册作图题试卷测试卷附答案
1．如图所示，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，请在图中画出到达b点小球的受力示意图。

答案：【详解】
根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两
解析：
【详解】
根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两个力的方向画一条有向线段，并分别用G和F 浮表示，如下图

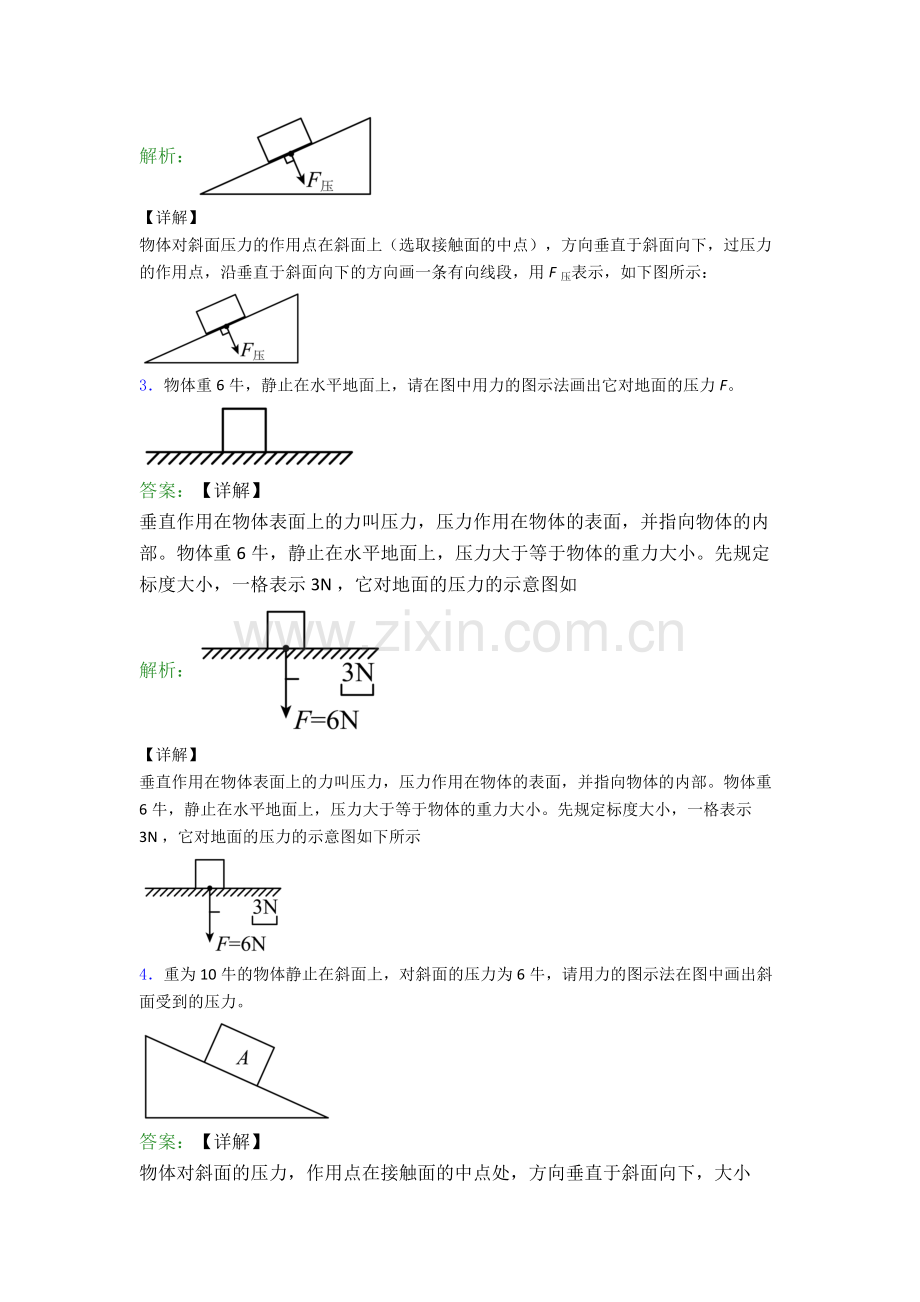

2．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。

答案：【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：
解析：
【详解】
物体对斜面压力的作用点在斜面上（选取接触面的中点），方向垂直于斜面向下，过压力的作用点，沿垂直于斜面向下的方向画一条有向线段，用F压表示，如下图所示：

3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

4．重为10牛的物体静止在斜面上，对斜面的压力为6牛，请用力的图示法在图中画出斜面受到的压力。

答案：【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
解析：
【详解】
物体对斜面的压力，作用点在接触面的中点处，方向垂直于斜面向下，大小为；选取标度为，则所画线段长度为标度的两倍。如图所示：
。
5．如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

答案：【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方
解析：
【详解】
木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：

6．如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。

答案：【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图
解析：
【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图

7．如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。

答案：【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：
解析：
【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：

8．画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。

答案：【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转
解析：
【详解】
反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示：
。
9．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。

答案：【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画
解析：
【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

10．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

11．如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示

12．如图所示，人站在地上用滑轮组重物提升，请用细线代替绳画出正确的绕法。

答案：【详解】
人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示
解析：
【详解】
人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示

13．人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。

答案：【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示
解析：
【详解】
站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示

14．用如下滑轮组提升重物，请画出最省力的绕线方法。

答案：【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：
解析：
【详解】
从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：

15．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。

答案：【详解】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：
。
解析：
【详解】
只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：
。
