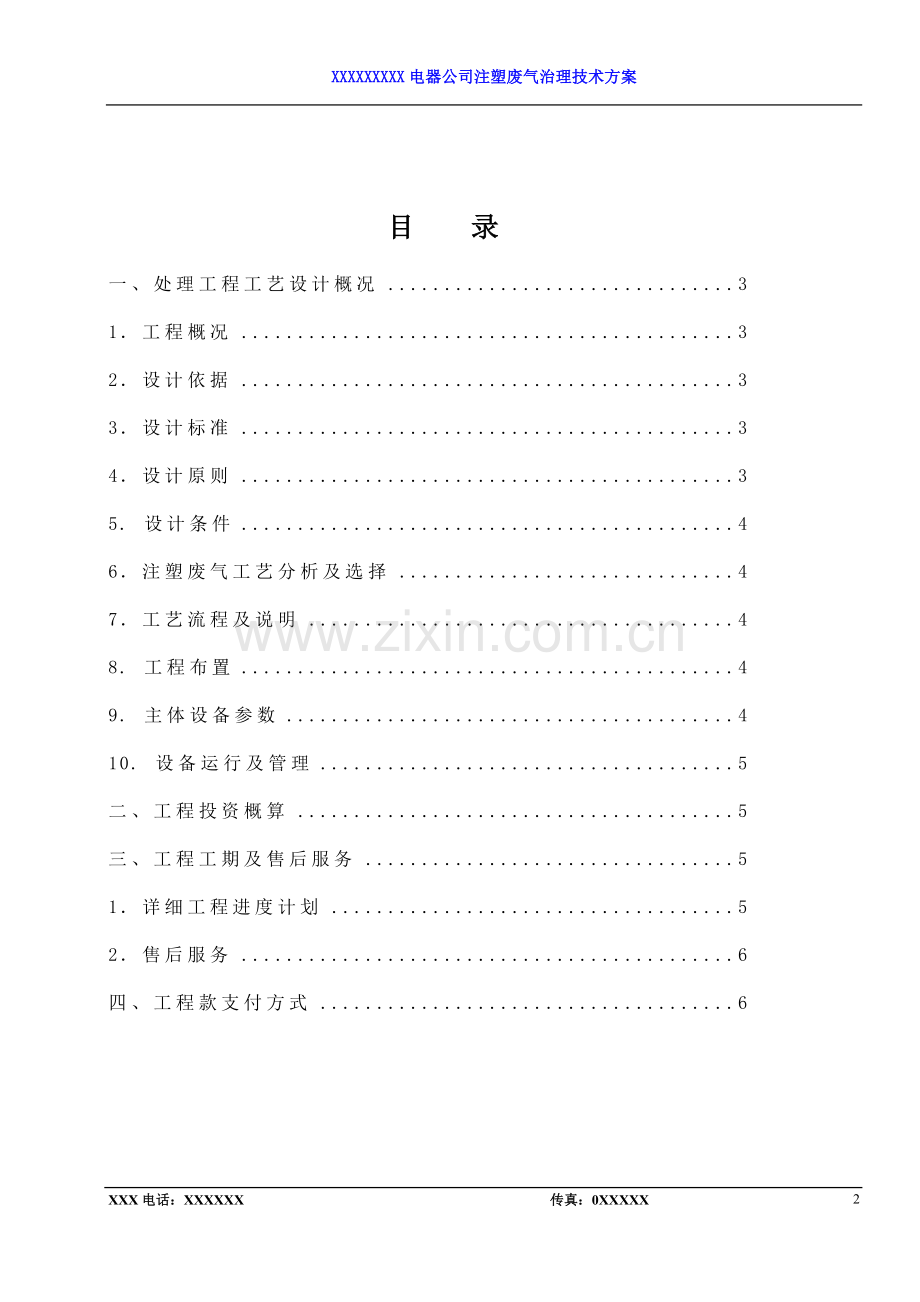

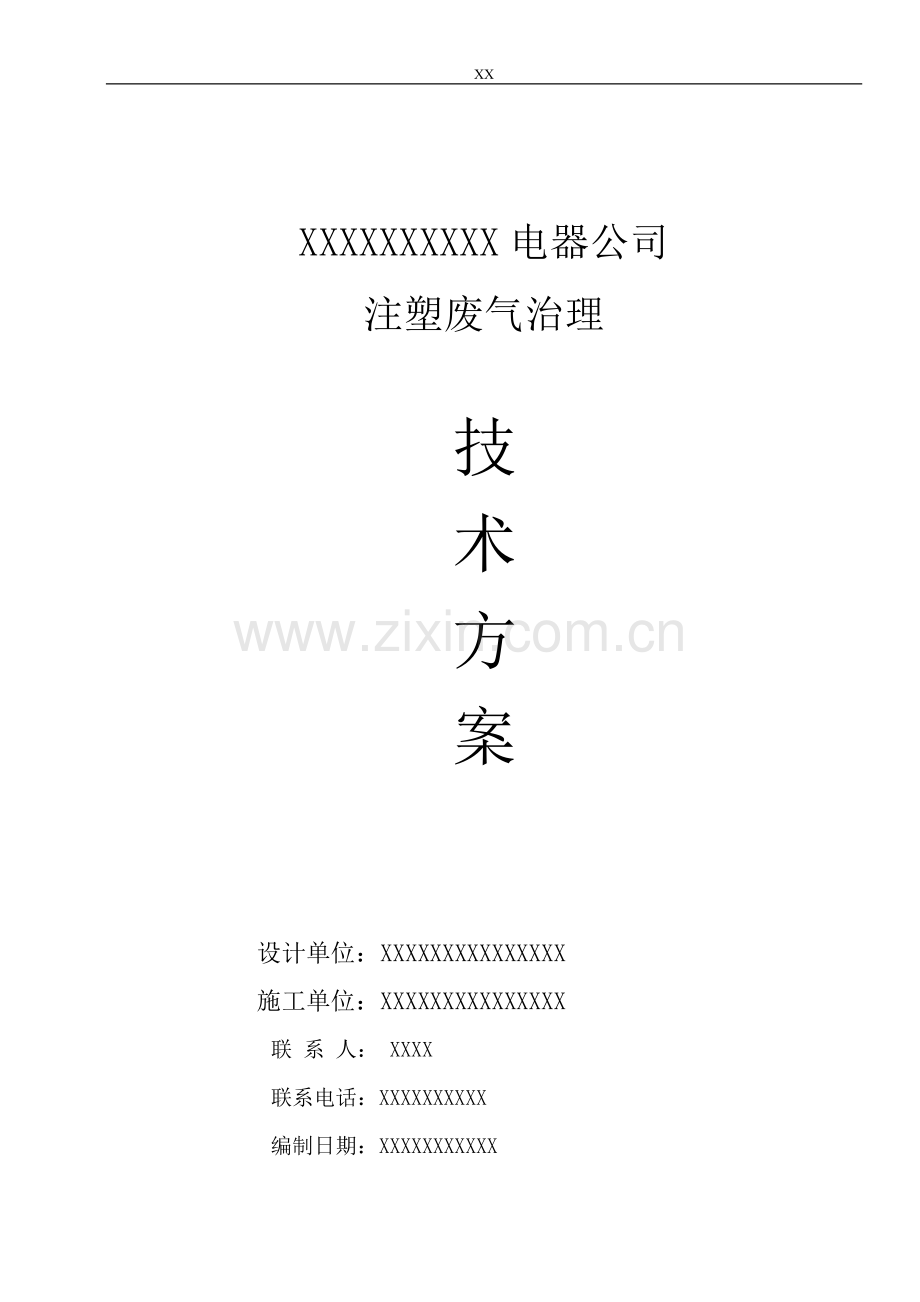

XXXXXXXXX电器公司注塑废气治理技术方案 XXXXXXXXXX电器公司注塑废气治理技术方案设计单位：XXXXXXXXXXXXXXX施工单位：XXXXXXXXXXXXXXX联 系 人： XXXX联系电话：XXXXXXXXXX编制日期：XXXXXXXXXXX目 录一、处理工程工艺设计概况31工程概况32设计依据33设计标准34设计原则35. 设计条件46注塑废气工艺分析及选择47工艺流程及说明48. 工程布置49. 主体设备参数410. 设备运行及管理5二、工程投资概算5三、工程工期及售后服务51详细工程进度计划52售后服务6四、工程款支付方式6第一章、处理工程工艺设计概况1工程概况XXX照明电器公司位于小榄镇工业基地宝成路3号，该公司注塑车间有注塑机4台，注塑机在生产过程中产生一定量粉尘烟气和有机废气，其中含有颗粒物、笨、甲苯、二甲苯等有机废气。这些多组份废气对工人的身体健康有严重的危害；直接排入大气中会影响周边环境。为了保护环境，提高车间内的空气质量，改善员工的工作条件，实现文明生产，该公司主管部门委托我公司对其注塑车间生产废气进行治理设计。我公司根据治理同类型废气项目的相关经验及该公司的实际情况，本着高效节能的原则制定出以下治理方案。2设计依据1XXXX照明电器公司注塑车间现场情况；3环境工程设计手册；4广东省地方排放标准大气污染物排入限值（DB44/27-2001）第二时段二级标准；5大气污染物综合排放标准（FB16297-1996）；6通风管道技术规程（JGJ41-2004）；7环境空气质量标准（GB3095-1996）；3设计标准 根据厂方生产工艺参照同类型厂家估算如下(见表)： 污染物苯甲苯二甲苯颗粒物浓度mg/ m361001602004. 废气经处理后执行广东省大气污染物排放限值（DB44/27-1996）第二时段排放标准(见表2)：污染物苯甲苯二甲苯颗 粒物浓度mg/ m124070204. 设计原则41采用合理、成熟的方法和措施进行治理。42方案合理、可行、节省费用。5设计条件根据甲方情况，贵公司现有注塑车间一间，车间内放置注塑机4台。根据注塑机每个排气口的尺寸我司选用局部通风的形式针对每个产气点用集气罩进行废气收集，然后通过风管抽入废气处理设施中进行废气处理。根据三废治理工程师手册中参数及同类废气治理经验，计算出初见排风总量为：10000m/h。6注塑废气工艺分析及选择注塑机生产过程中产生的多组份废气主要控制污染物为：颗粒物、笨、甲苯、二甲苯等有机废气。环保要求含尘有机挥发废气（简称VOCS）要除尘除味达标排放。以下为主要工艺介绍：6.1除尘设备性能比较及选择从气体中去除或捕集固态或液态微粒的设备称为除尘装置，或除尘器。根据主要除尘机理，目前常用的除尘器可分为：机械除尘器；电除尘器；袋式除尘器；湿式除尘器等。除尘器的性能对比主要从技术指标和经济指标两方面来进行。技术指标主要包括处理气体流量、除尘效率、压力损失（或称阻力）、漏风率等，而经济指标主要包括设备费、运行费、维修费、占地面积、占地空间体积、使用寿命等。如果要对除尘装置进行全面评价，除了上面的技术指标和经济指标外，还应该考虑除尘装置的安装、操作、检修的难易程度等问题。阻力低、除尘效率高是目前评价除尘装置的主要指标。表2.1为不同除尘器的分级效率的比较，表2.2则是各种除尘器的综合性能比较。表2.1 不同除尘器的分级效率除尘器名称全效率/%不同粒径（m）是的分级除尘效率/%055101020204444带挡板的沉降室58.67.522438090普通的旋风除尘器65.31233578291长锥体旋风除尘器84.240799299.5100喷淋塔94.5729698100100电除尘器97.09094.59799.5100文丘里除尘器（p=7.5kPa）99.59999.5100100100袋式除尘器99.799.5100100100100表2.2 常用除尘器的性能及其费用比较除尘器名称适用的粒径范围/m效率/%阻力/Pa设备费运行费重力沉降室505050130少少惯性除尘器20505070300800少少旋风除尘器53060708001500少中喷淋塔11080956001200少中下卧式旋风水膜除尘器595988001200中中冲击式除尘器59510001600中中上文丘里除尘器0.519098400010000少大电除尘器0.51909850130大中上袋式除尘器0.51909810001500中上大 根据炼胶废气粉尘性质，上表各类除尘设备综合参数分析以及现场安装条件，除尘设备中的喷淋塔不仅除尘效率较高，操作、维护简单。故此方案除尘设备选用喷淋塔，设计风量7200m/h。6.2挥发性有机物污染控制方法的比较及选择挥发性有机物（简称VOCs），是一类有机化合物的统称。在常温下它们的蒸发速率大，易挥发。其危害正被人们逐渐认识，许多污染现象与危害都与其有关。1、燃烧法控制VOCs污染用燃烧方法将有害气体、蒸气、液体或烟尘转化为无害物质的过程称为燃烧法净化，亦称焚烧法。燃烧法净化时所发生的化学反应主要是燃烧氧化作用及高温下的热分解。因此，这种方法只能使用于净化那些可燃的或在高温情况下可以分解的有害物质。对化工、喷漆、绝缘材料等行业的生产装置中所排出的有机废气，广泛采用燃烧净化的手段。燃烧法还可以用来消除恶臭。由于有机气态污染物燃烧氧化的最终产物是CO2和H2O，使用这种方法不能回收到有用的物质，但由于燃烧时放出大量的热，使排气的温度很高，所以可以回收热量。当混合气体中含有的氧和可燃组分在一定的浓度范围内，某一点被燃着时产生的热量，可以继续引燃周围的混合气体，此浓度范围就是燃烧极限浓度范围。当燃烧在有限空间内迅速蔓延，则形成爆炸。使用这种方法时要注意防止发生爆炸。2、吸收（洗涤）法控制VOCs污染溶剂吸收法采用低挥发或不挥发溶剂对VOCs进行吸收，再利用VOCs分子和吸收剂物理性质的差异进行分离。吸收效果主要取决于吸收剂的吸收性能和吸收设备的结构特征。吸收剂必须对被去除的VOCs有较大的溶解性，同时吸收剂的蒸气压必须相当低。橡胶炼焦废气以三苯、甲醇、甲硫醇、CS2等为主，这些有机物质的溶解性都不大，用吸收法控制此类污染物的效果并不显著。3、冷凝法控制VOCs污染冷凝法利用物质在不同温度下具有不同饱和蒸气压这一性质，采用降低温度、提高系统的压力或者既降低温度又提高压力的方法，使处于蒸气状态的污染物（如VOCs）冷凝并与废气分离。该法特别适用于处理废气体积分数在10-2以上的有机蒸气。冷凝法在理论上可达到很高的净化程度，但是当体积分数低于10-6时，须采取进一步的冷冻措施，使运行成本大大提高。所以冷凝法不适宜处理低浓度的有机气体，而常作为其他方法净化高浓度废气的前处理，以降低有机负荷，回收有机物。通常用压缩法使气态有害物质在临界温度和临界压力下变成液态，从而除去或回收有害物质，但由于费用较高，目前使用较少。4、吸附法控制VOCs污染含VOCs的气态混和物与多孔性固体接触时，利用固体表面存在的未平衡的分子吸引力或化学键力，把混合气体中VOCs组分吸附留在固体表面，这种分离过程称为吸附法控制VOCs污染。吸附操作已广泛应用于石油化工、有机化工的生产部门，成为一种重要的操作单元。在大气污染控制领域，因为吸附剂的选择性强、能有效分离其他过程难以分开的混合物、能有效地去除低浓度有毒有害物质而得以广泛应用。本设计需要处理的多组份注塑废气，环保要求废气要除味达标排放。从成份中不难看出，采用催化燃烧显然不适用，采用湿法处理技术也无明显效果，根据成本投入及处理效果等综合考虑，采用吸附法除味几乎是最佳选择。综合所述本方案最终设备选择为：喷淋塔+活性炭吸附塔7工艺流程及说明7.1工艺流程图注塑废气集气系统风机喷淋除尘活性炭吸附塔达标排放7.2工艺流程说明废气经过集气系统收集在风机的动力沿切线方从旋风喷淋塔底部进入旋风 喷淋塔，气体上升至第一级喷淋段，在喷淋段吸收液从均布的高速喷头喷出 打在旋流板上形成无数小雾滴，与气体充分混合接触，吸附气体中的粉尘，经过吸附粉尘后的废气进入活性炭塔通过物理吸附及化学反应对气体中有机污染物进行净化，计划后的气体通过烟囱达标排放。 8工程布置处理设施的喷淋塔，活性炭吸附装置安装在楼顶，以风机为动力；集气系统在车间内上方布局，主管穿过侧墙窗户经侧墙引致处理设施中。电控系统安装至生产车间。9主体设备参数1. 旋流净化喷淋塔:1） 塔径: 1100mm 2） 塔高: 3300mm3） 处理量：10000m/h 4） 空塔气速：2.1m/s5） 喷淋层次：2层6) 材质：A3钢 厚度：4mm 数量：1套2.活性炭吸附塔: 1） 尺寸: 200012501250mm 2） 材质: A3碳钢 厚度：4mm 3） 处理量: 10000m/h 4） 吸附层：双层 5） 前置吸附毛毡：1250mm1250mm 6） 吸附夹层：150mm3、离心引风机（定制）: 考虑到风阻等客观因素，风机选型一般要遵循就大原则1)型号:4-72数量:1台风量:L=11060m/h压力:P=1900Pa转速:2300(r/min)功率:7.5KW数量：1台4、循环水泵: 流量： 15m3/h扬程： 15m功率： 0.75KW材质：铸铁 数量： 1台 9运营及管理 本系统处理工程运行电气部分主要为风机和水泵，在此系统环境下，基本符合长期稳定运行的条件，故障及维护管理工作比较简单。 其他主要材料主要为优质镀锌板材、穿孔板、角铁等，全部材料防火防爆，均可持久使用。 定期清理喷淋塔循环水池，定期更换喷淋用水。 吸附剂活性炭原则上一年更换一次。第二章：工程投资概算工程预算表序号 名 称 型号 规格 数 量 单价（元） 总价（元）1旋流喷淋塔A3钢 厚度4mm1.2m3.3m1座11800118002喷头1/48个302403循环水泵40HYF-131台100010004水管配件国标1批1601605喷淋水箱1m0.8m0.6m1个8008006活性炭吸附塔A3钢 厚3mm2m1.25m1.25m1个11200112007吸附器穿孔板不锈钢1216019208吸附器中角铁1批2002009吸附器中角铁配件1排10010010ZK3.5活性炭废气处理专用0.5吨2800140011镀锌风管300mm30米140420012集气支管20015米110165013集气罩400mm500mm4个280112014风管弯头3002个22044015风管弯头200318054016风管安装辅材1批1000100017离心风机4-72（定制）7.5KW1台7600760018电控系统1套20002000小计4737018安装费1项3000300019吊运费1项25002500总计52870备注：预算不含税 第二章：工程工期及售后服务1详细工程进度计划1、合同签订一个星期内完成现场规划。 2、合同签订30天内完成设备制定及安装工作。 3、如因天气等客观原因导致工程进度延时，我司将及时与贵司协商沟通。2售后服务1、依照“质量第一、信誉至上、务实求成、开拓创新”的质量方针，严格按IS9001质量体系进行施工操作，保证工程质量。2、无常为客户提供技术咨询、技术培训。整套系统投入初期调试，并免费为客户提供现场操作人员培训。3、对承接废气处理工程中的机电设备及辅材保质一年。在质保期内发生的确属质量问题的机电设备及辅材免费进行维修和更换，过质保期后只收取材料和工时费用。第四章：工程款支付方式1合同签订后，贵司向我司支付合同价款的20%作为备料款。 2我司完成合同工程量40%时，贵司向我司支付合同总价款的30%的工程进度款。3我司完成合同工程量80%时，贵司向我司支付合同价款的30%。 4工程竣工，调试运行正常后并经贵司验收合格后，贵司向我司结算合同款的剩余款项。 XXXXXXXXX有限公司 XXXXXXXXX15XXX电话：XXXXXX 传真：0XXXXX
