资源描述

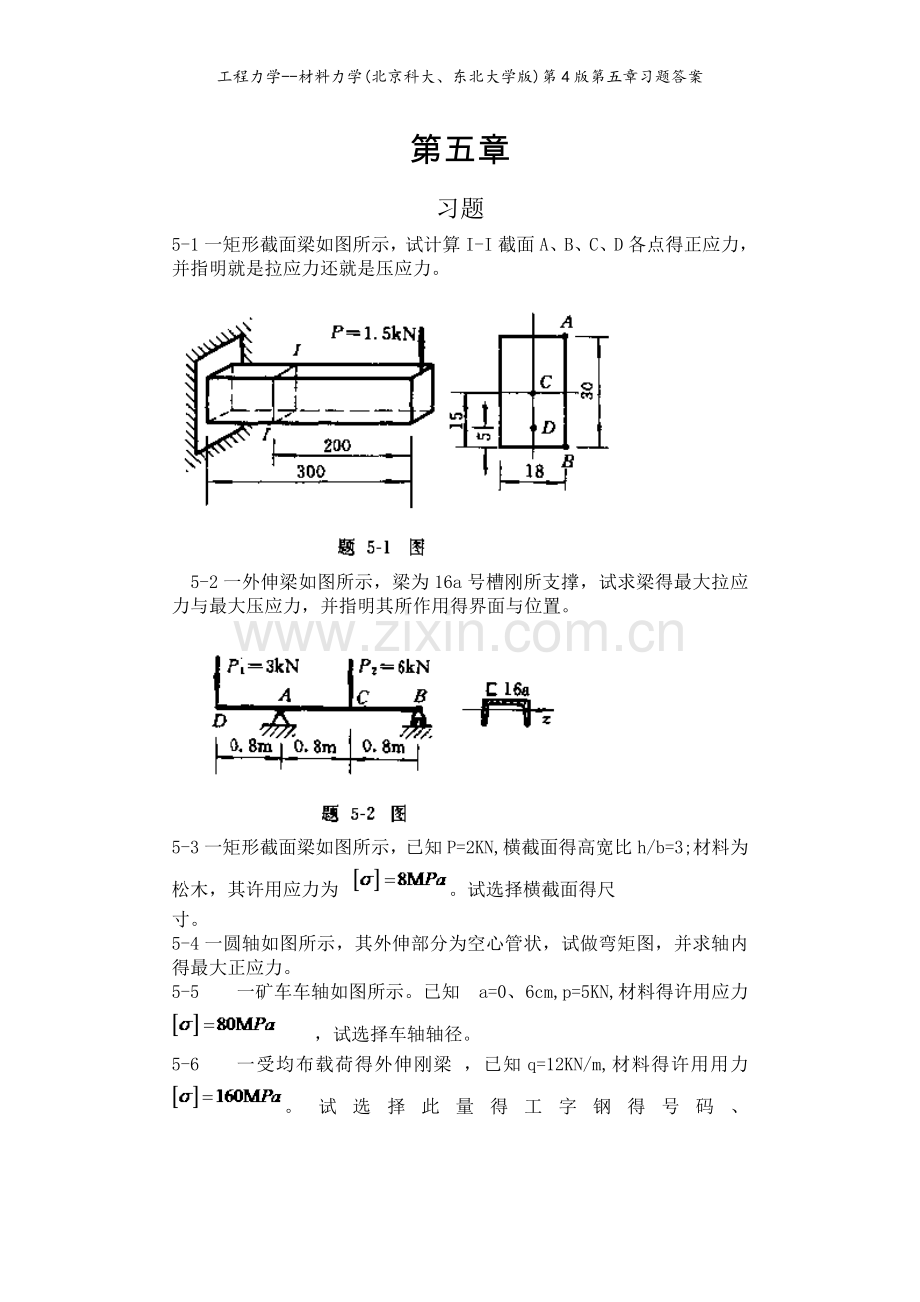

1、工程力学-材料力学(北京科大、东北大学版)第4版第五章习题答案第五章习题5-1一矩形截面梁如图所示,试计算I-I截面A、B、C、D各点得正应力,并指明就是拉应力还就是压应力。5-2一外伸梁如图所示,梁为16a号槽刚所支撑,试求梁得最大拉应力与最大压应力,并指明其所作用得界面与位置。5-3一矩形截面梁如图所示,已知P=2KN,横截面得高宽比h/b=3;材料为松木,其许用应力为。试选择横截面得尺寸。5-4一圆轴如图所示,其外伸部分为空心管状,试做弯矩图,并求轴内得最大正应力。5-5一矿车车轴如图所示。已知a=0、6cm,p=5KN,材料得许用应力,试选择车轴轴径。5-6一受均布载荷得外伸刚梁 ,已

2、知q=12KN/m,材料得许用用力。试选择此量得工字钢得号码、5-7图示得空气泵得操纵杆右端受力为8、5KN,截面I-I与II-II位矩形,其高宽比为h/b=3,材料得许用应力。试求此二截面得尺寸。5-8图示为以铸造用得钢水包。试按其耳轴得正应力强度确定充满钢水所允许得总重量,已知材料得许用应力,d=200mm、5-9求以下各图形对形心轴得z得惯性矩。5-10横梁受力如图所试。 已知P=97KN,许用应力。校核其强度。5-11铸铁抽承架尺寸如图所示,受力P=16KN。 材料得许用拉应力。许用压应力。校核截面A-A得强度,并化出其正应力分布图。5-12铸铁T形截面如图所示。设材料得许用应力与许用

3、压应力之比为,试确定翼缘得合理跨度b、5-13试求题5-1中截面I-I上A、B、C、D各点处得切应力。5-14制动装置得杠杆,在B处用直径d=30mm得销钉支承。若杠杆得许用应力,销钉得,试求许可载荷与。5-15有工字钢制成得外伸梁如图所示。设材料得弯曲许用应力,许用且应力,试选择工字钢得型号。5-16一单梁吊车由40a号工字钢制成,在梁中段得上下翼缘上各加焊一块得盖板,如图所示。已知梁跨长=8m,=5、2m,材料得弯曲许用应力,许用且应力。试按正应力强度条件确定梁得许可载荷,并校核梁得切应力。梁得自重不考虑。5-17某车间用一台150KN得吊车与一台20KN得吊车,借一辅助梁共同起吊一重量P

4、=300KN得设备,如图所示。(1)重量矩150KN吊车得距离应在什么范围内,才能保证两台吊车都不致超载;(2)若用工字刚作辅助梁,试选择工字钢得型号,已知许用应力。5-18图示简支梁AB,若载荷P直接参考答案5-1解:截面弯矩(拉)(压)(压)、5-2解:由静力平衡求出支座A、B得支反力最大正弯矩最大负弯矩查表得b=63mm最大拉应力在C截面最下方最大压应力在A截面最下方、5-3解:由静力平衡求出支座A、B得支反力最大弯矩在中间截面上,且又解得,、5-4解:(1)求支反力:由(2)画弯矩(如右图)(3)求最大正应力:由弯矩图上可知最大弯矩发生在截面B。抗弯截面模量圆轴得最大弯曲正应力、5-5

5、解:最大弯矩解得,5-6解:(1)求支反力:由对称性可知(2)画弯矩图(3)选择截面尺寸选择18号工字钢。5-7解:由得在截面在截面解得5-8解:最大应力发生在耳轴根处解得5-9解:(a)(b)(d)(e)查表(f)5-10解:此横梁为变截面梁,应校核C、D二截面得强度(1)计算C、D二截面得弯矩(2)计算惯性矩(3)校核横梁强度D截面处C截面处5-11解:截面A处弯矩截面A得上缘处,截面A得下缘处,得,5-13试求题5-1中截面I-I上A、B、C、D各点处得切应力。5-14解:由平衡条件可得,再用杠杆得弯曲正应力强度条件及销钉得剪应力强度条件。得5-17解:(1)求距离x由,得由,得若使两台吊车都不致超载,就要求(2)选择工字钢型号当重量P在辅助梁得中点时弯矩最大如图(b)(c)。则由弯矩正应力强度条件,查表,选50、b号工字钢。5-18解:提示,算出无幅梁与有幅梁二种情形得罪大弯矩,使前者除以1、3应等于后者。得到、
