建筑工程图纸符号大全.doc

1 板 B
2 屋面板 WB
3 空心板 KB 将板的横截面做成空心的称为空心板
4 槽行板 CB
5 折板 ZB
6 密肋板 MB
7 楼梯板 TB
8 盖板或沟盖板 GB
9 挡雨板或檐口板 YB
10 吊车安全走道板 DB
11 墙板 QB
12 天沟板 TGB
13 梁 L
14 屋面梁 WL　钢筋砼梁：在现代建筑中占有很大席位，一般有矩形梁、T形梁、薄腹梁、屋架；矩形梁和T形梁适于现浇钢筋砼结构，薄腹梁和屋架均由现场预制或由预制厂家预制，采用机械进行吊装；钢筋砼梁又有预应力和非预应力之分。钢架梁：钢架结构在厂房和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。
15 吊车梁 DL
16 单轨吊 DDL
17 轨道连接 DGL
18 车挡 CD
19 圈梁 QL

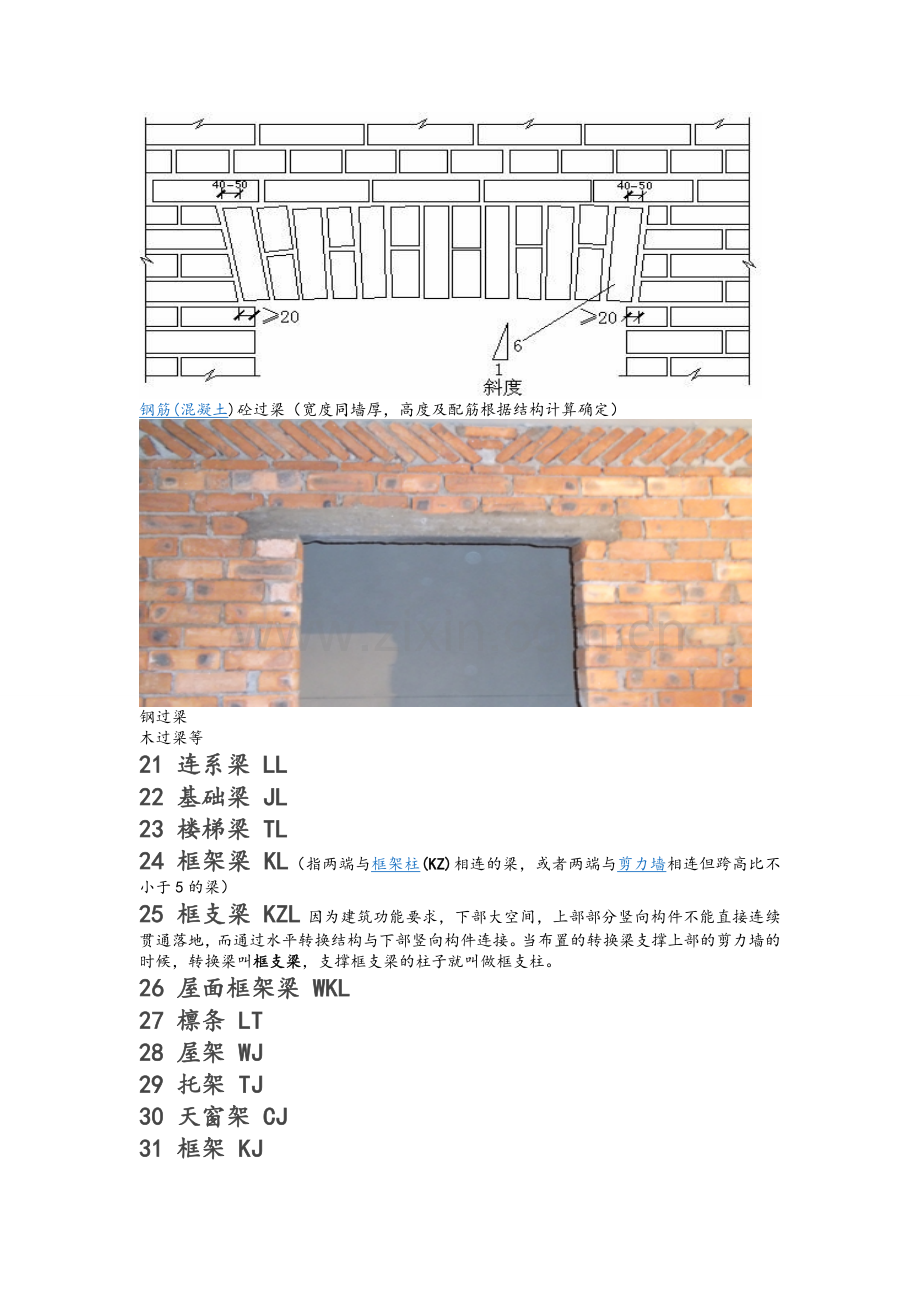

20 过梁 GL

钢筋砖过梁(一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用)

砖拱过梁(用于洞口宽度小于1米)

钢筋(混凝土)砼过梁（宽度同墙厚，高度及配筋根据结构计算确定）

钢过梁
木过梁等
21 连系梁 LL
22 基础梁 JL
23 楼梯梁 TL
24 框架梁 KL（指两端与框架柱(KZ)相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁）　
25 框支梁 KZL因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。
26 屋面框架梁 WKL
27 檩条 LT
28 屋架 WJ
29 托架 TJ
30 天窗架 CJ
31 框架 KJ
32 刚架 GJ
33 支架 ZJ
34 柱 Z
35 框架柱 KZ
36 构造柱 GZ
1. 当混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；
2. 120(或100)厚墙 当墙高大于3米时，开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；
3. 180(或190)厚墙 当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系梁 。
37 承台 CT
38 设备基础 SJ
39 桩 ZH
40 挡土墙 DQ
41 地沟 DG
42 柱间支撑 DC
43 垂直支撑 ZC
44 水平支撑 SC
45 梯 T
46 雨篷 YP
47 阳台 YT
48 梁垫 LD
49 预埋件 M
50 天窗端壁 TD
51 钢筋网 W
52 钢筋骨架 G
53 基础 J
54 暗柱 AZ
