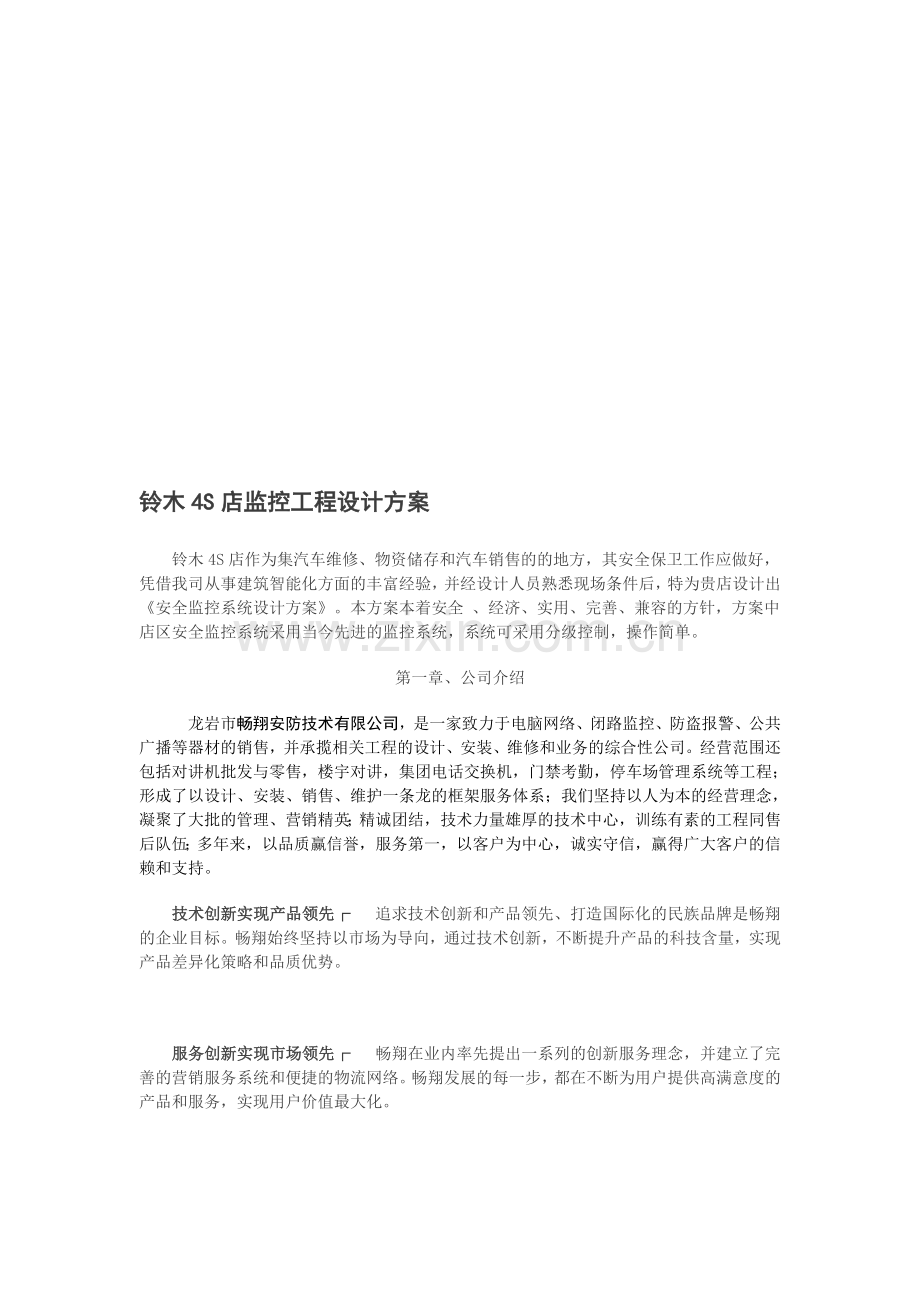

铃木4S店监控工程设计方案
铃木4S店作为集汽车维修、物资储存和汽车销售的的地方，其安全保卫工作应做好，凭借我司从事建筑智能化方面的丰富经验，并经设计人员熟悉现场条件后，特为贵店设计出《安全监控系统设计方案》。本方案本着安全 、经济、实用、完善、兼容的方针，方案中店区安全监控系统采用当今先进的监控系统，系统可采用分级控制，操作简单。
第一章、公司介绍
　龙岩市畅翔安防技术有限公司，是一家致力于电脑网络、闭路监控、防盗报警、公共广播等器材的销售，并承揽相关工程的设计、安装、维修和业务的综合性公司。经营范围还包括对讲机批发与零售，楼宇对讲，集团电话交换机，门禁考勤，停车场管理系统等工程；形成了以设计、安装、销售、维护一条龙的框架服务体系；我们坚持以人为本的经营理念，凝聚了大批的管理、营销精英；精诚团结，技术力量雄厚的技术中心，训练有素的工程同售后队伍；多年来，以品质赢信誉，服务第一，以客户为中心，诚实守信，赢得广大客户的信赖和支持。
　　技术创新实现产品领先┌ 　追求技术创新和产品领先、打造国际化的民族品牌是畅翔的企业目标。畅翔始终坚持以市场为导向，通过技术创新，不断提升产品的科技含量，实现产品差异化策略和品质优势。

　　服务创新实现市场领先┌ 　畅翔在业内率先提出一系列的创新服务理念，并建立了完善的营销服务系统和便捷的物流网络。畅翔发展的每一步，都在不断为用户提供高满意度的产品和服务，实现用户价值最大化。

　　管理创新实现成本领先┌　畅翔严格执行ISO9001的质量管理体系，并采用一系列的现代流程控制管理软件，极大地提升管理与服务效率。

　　文化创新实现人才领先┌　畅翔一贯注重人才培养和人本管理，在宽松、高效工作氛围中，畅翔发展了一批技术、营销、服务等方面的专业人才，并培养了一支守诺履职、团结协作的管理团队。

　　畅翔将通过技术、服务、管理、文化的持续创新,全力打造行业内的领导品牌，积极参与国际竞争与合作，立志成为电子工业领域内专业化、现代化和国际化的领军企业，为和谐社会进步与发展奉献智慧！
我们愿与各界人士共创美好的明天。“诚信为本、质量第一、客户第一”是我们不变的原则。

第二章、方案总体设计
　　一、方案概述
　　铃木4S店作为集汽车维修、物资储存和汽车销售的的地方，其安全保卫工作应做好，凭借我司从事建筑智能化方面的丰富经验，并经设计人员熟悉现场条件后，特为贵店设计出《安全监控系统设计方案》。本方案本着安全、经济、实用、完善、兼容的方针，方案中店区安全监控系统采用当今先进的监控系统，系统可采用分级控制，操作简单。
　　若此方案得到实施，将对店区安全管理，安全技术防范，提高内部安全状况，规范企业形象等方面都将起到积极的促进作用。
　　在现代化管理同步跟进的同时，如何实现现代化管理是管理部门的当务之急。店区安全监控系统，防患于未然，用来实现较周密的外围全方位管理。
　　店区安全监控系统作为工作区安防状态的监视、信息手段之一,结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。店区安全监控系统作为现代化有力的辅助手段,它将现场内各现场的险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，人少就可避免许多人为因素。有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
　　本套店区安全监控系统，是我公司系统部在认真研究了店区物业管理的技术要求和低价高效率原则的基础上，结合我们多年的经验而提供的。相信我们的系统会成为一个功能完善，技术先进, 质量稳定可靠的管理与安全保卫系统，必为店区管理发挥积极的作用。
　　二、方案设计及监控点位置
　　1、系统的管理效益
店区安全监控系统提供给管理者及是一个直观的图像信息，管理员能及时了解到店区各处的安全生产情况，及时采取措施。管理者能及时了解各设备目前的状态及运作情况及各区工作人员的工作情况。这些设备对工厂的安全管理工作起积极的意义。
　　2、店区安全监控位置
　　监控位置的设计要具有科学性、 要求达到用最少的投资获得最大的监控管理效果，基于这个原则，我们为贵店监控点位置做如下设计：
　　1、 ①②③号摄象机定在店区外围号摄像机定在店区外围，安装3台红外夜视防水摄像机ZLD-8817RCB-3E，作用管理监控车辆进出店区
　　2、 ④号摄象机定在展厅右侧号摄像机定在展厅右侧，安装1台红外夜视防水摄像机ZLD-8817RCB-3E,作用是管理监控展厅
　　3、⑤号摄象机定在收银台号摄像机定在收银台,安装1台红外夜视半球摄像机ZLD-8112RCB8123RCB/M,作用是监控收银员收银情况
　　4、⑥⑦号摄象机定在号摄像机定在1#楼二层走道，安装2台红外夜视防水摄像机ZLD-8817RCB-3E，作用是监控二层走道人员
5、⑧号摄象机定在号摄像机定在1#楼二层财务室,安装1台红外夜视半球摄像机ZLD-8112RCB8123RCB/M,作用是监控财务人员工作情况
6、 ⑨号-号摄象机定在号摄像机定在1#车间,安装1台红外夜视防水摄像机ZLD-88172RCB-3E,作用是管理监控车间情况
7、 号摄象机定在号摄像机定在2#楼备库区楼道，安装1台红外夜视半球摄像机ZLD-8112RCB8123RCB/M，作用是监控进出备库区人员情况
8、号摄象机定在预检区号摄像机定在预检区，安装1台红外夜视防水摄像机ZLD-8817RCB-3E，作用是监控车辆进出情况
9、-号摄象机定在号摄像机定在2#车间,安装1台红外夜视防水摄像机ZLD-8812RCB8817RCB-3E(60米红外3.6mm镜头),作用是管理监控车间情况

　 10、 拟将行政部改为监控中心，采用一台16路硬盘录象机，做7×24连续录象，录象模式可设置为定时录象和移动录象,录象内容回放效果良好。
　　三、系统设计原则
　　随着管理的进一步完善，店区安全监控报警系统的完善既可提高工作效率，使各种物业成为一个科学管理的典范。以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。
　　系统的稳定可靠性
　　硬件选用先进、成熟、可靠的产品，是已在类似工程中使用过许多的，证明能适应室外环境的硬件。软件均是良好的中文界面。

系统的先进性
　　要求采用目前最先进的软、硬件及网络技术，出错率低，兼容性强，升级容易。采用模块式结构，扩容方便，没有重复建设投资。
　　系统的易操作性和实时性
　　管理员能对管理系统和店区安全监控系统熟练使用，能利用店区安全监控和报警系统实时掌握警情。
　　维护的方便性
　　通过部件化、模块化和层次化的系统规划设计，为正常使用和故障检测带来极大的方便。
　　四、系统应用设备说明
　　1、店区安全监控系统功能简述
　　店区安全监控系统要充分发挥其特有职能，能及时发现各种安全隐患和违章行为，便于有效处理及制止事态漫延，并为日后提供查询资料,以保障正常运营次序及完善各项管理。
　　2、设计配置依据
　　(a)〈〈民用闭路电视监控系统工程技术规范〉〉GB50198-94；
　　(b)〈〈民用建筑电气设计规范〉〉JG5176-92
　　(c)〈〈安全防范工程设计程序要求〉〉GA/T75-94
　　(d)〈〈智能建筑设计技术〉〉GBJ232-82
　　等建设局或信息局相关单位所要求的条文；
　　五、系统构成及设备简介
　　系统由前端、传输和后端组成，前端主要是中联盾高性能摄象机组成，传输采用的是SYV75-5视频线缆，后端为在监控中心内放置一台海康威视高性能硬盘录象机。管理人员可以通过局域网，采用分控软件进行监控，实现多人同时监控及操作的目的，极大的方便了管理者实现监控的目的。
　　监控系统连接示意图：

主要设备性能特点及参数介绍：
红
外夜视防水摄象机ZLD-8812RCB8817RCB：　　
　　具体参数：
　　摄像元件 1/3" SONY CCD
扫描系统 PAL 和 NTSC
水平分辨率 520 线
最底照度 0Lux 30米红外灯
　　信噪比 大于 52dB视频输出 1.0V （ p-p ）复合视频 /75 Ω BNC 连接器电源 DC12V
　　工作温度与湿度 -10 ℃ ~ +50 ℃

外夜视防水摄象机ZLD-8823RCB：　　
　　具体参数：
　　摄像元件 1/3" SONY CCD
扫描系统 PAL 和 NTSC
水平分辨率420 线
最底照度 0Lux 30米红外灯
　　信噪比 大于 52dB视频输出 1.0V （ p-p ）复合视频 /75 Ω BNC 连接器电源 DC12V
工作温度与湿度 -10 ℃ ~ +50 ℃

　　16路数字硬盘录象机

产品概述
产品类型：海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：VCD画质，无音频，环通输出，使用SATA硬盘录像。

特别说明：
每个视频输入通道最高支持CIF分辨率编码，也可以选择QCIF。
使用SATA硬盘录像，提供eSATA接口，用于高速备份或外接盘库。
报警16进4出。
仅支持单路回放。
不支持双码流。
硬件接口

① VIN视频输入接口，LOOP  VOUT视频环通输出接口；
② VOUT监视输出接口；
③ VGA输出接口；
④ RS-232、ETHERNET网络接口；
⑤ eSATA备份/扩展存储接口（可选）；
⑥ RS-485匹配电阻开关；
⑦ RS-485串行接口，KB键盘接口，ALARM OUT报警输出，ALARM IN报警输入；
⑧ 接地端；
⑨ AC220V/110电源。
注：USB接口位于前面板。
DS-8008HS-S
DS-8016HS-S
视频压缩标准
H.264
实时监视图像分辨率
PAL：704*576                  NTSC：704*480
回放分辨率
QCIF/CIF
视频输入
8路
16路
视频输入接口
BNC（电平：1.0Vp-p，阻抗：75Ω），PAL、NTSC制自适应
视频输出
1路
视频环通输出
8路
16路
视频输出接口
BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
压缩输出码率
32K--2M可调，也可自定义。（单位：bps）
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘
1个，支持键盘控制（总线模式、网络模式）
SATA硬盘接口
8个SATA接口，每个硬盘容量最大支持2TB
USB接口
1个，支持U盘，USB硬盘，USB刻录机
VGA接口
1个，分辨率：800×600/60Hz，1024×768/60Hz，1280×1024/60Hz
报警输入/输出
16路开关量入/4路开关量出
电源
AC220/110V（±10％），47--63 HZ
功耗（不含硬盘）
20－35W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准机箱
尺寸（mm）
89mm高×442mm宽×470mm深
重量（不含硬盘）
≤8Kg

第三章、使用培训及售后服务
　　一、集中教学培训内容
　　监控系统系统的要领性介绍及相关知识简述；
　　监控系统系统的系统结构总体介绍；
　　监控系统系统的功能特点，联接方式及安装操作讲解。
　　二、使用人员培训内容
　　机房各项设备功能介绍；
　　通过理论培训和实践操作培训，使操作人员对设备有个系统的认识和了解，能对系统进行训练的操作产可对觉故障进行排除，使系统能正常运行及得到良好保养。
　　三、系统维护及售后服务
　　系统维护和售后服务的质量代表着公司的经营态度和实力，也是对发展商承诺的保障的一种体现。
　　系统工程验收交付使用后，负责为期一年的免费技术指导和质量保修。在保修期内，安装调试人员随时为系统工程管理提供跟踪服务，协助业主作好系统维护工作，保证整个系统工程的正常运行。
　　保修不含人为损坏与不可抗拒之自然灾害所造成的损坏，此种所造成的损坏维修只收取维修之元器件的成本费。
第四章、方案预算
铃木4S店监控系统清单
序号
名称
型号
品牌
数量
单位
单价
总价
备注
监控主设备（A）

1
红外枪型摄像机

ZLD-8817RCB-3
ZLD
11
个
680
7480
1/3SONY 520TVL
红外80M 标配12mm镜头（12或16mm可选）（36PCS、￠5)

2

红外半球摄像机

ZLD-8123RCB-3

ZLD

3

个

350
1050
1/3SONY 420TVL
红外15M 标配3.6镜头（36PCS、￠5)
3
摄像机支架
防水支架
国产
11
个
15
165

4
集中供电
小耳朵

1
个
130
130

5
视频接头
BNC
Q9
3028
个
2
6056

6
显示器

HKC19液晶
国产
1
台
850
850
液晶显示器显示屏尺寸:19英寸 最佳分辨率:1440×900 接口类型:D-Sub/DVI-D 亮度:250cd/㎡ 对比度:5000000:
7
16路硬盘录像机

HK7016
海康威视
1
块
3600
3600
产品类型：海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：VCD画质，无音频，环通输出，使用SATA硬盘录像。
8
硬盘
WD1000G
西数
1
台
700
700
控制恒速球

总价
14031

监控线材（B）

名称
型号

数量
单位
单价
总价
备注
1
专业视频线
全铜芯75-5
海新
1000
米
2.8
2800
按实际用量计算
2
专业电源线
RVV2*0.75
海新
1000
米
2.1
2100
按实际用量计算
3
辅材耗料

1
批
800
800
包括PVC管与耗材

总价
5700

设备总价:（197315059.2）
1

安装费（C）：(A+B)* 10%
1979．53.1

2

维护费（D）：(A+B+C)*5%
1085.28.7

3

普通发票税点（E）：(A+B+C+D)*6%
1371.767.3

4
工程总价A+B+C+D：
24234.924156.6
