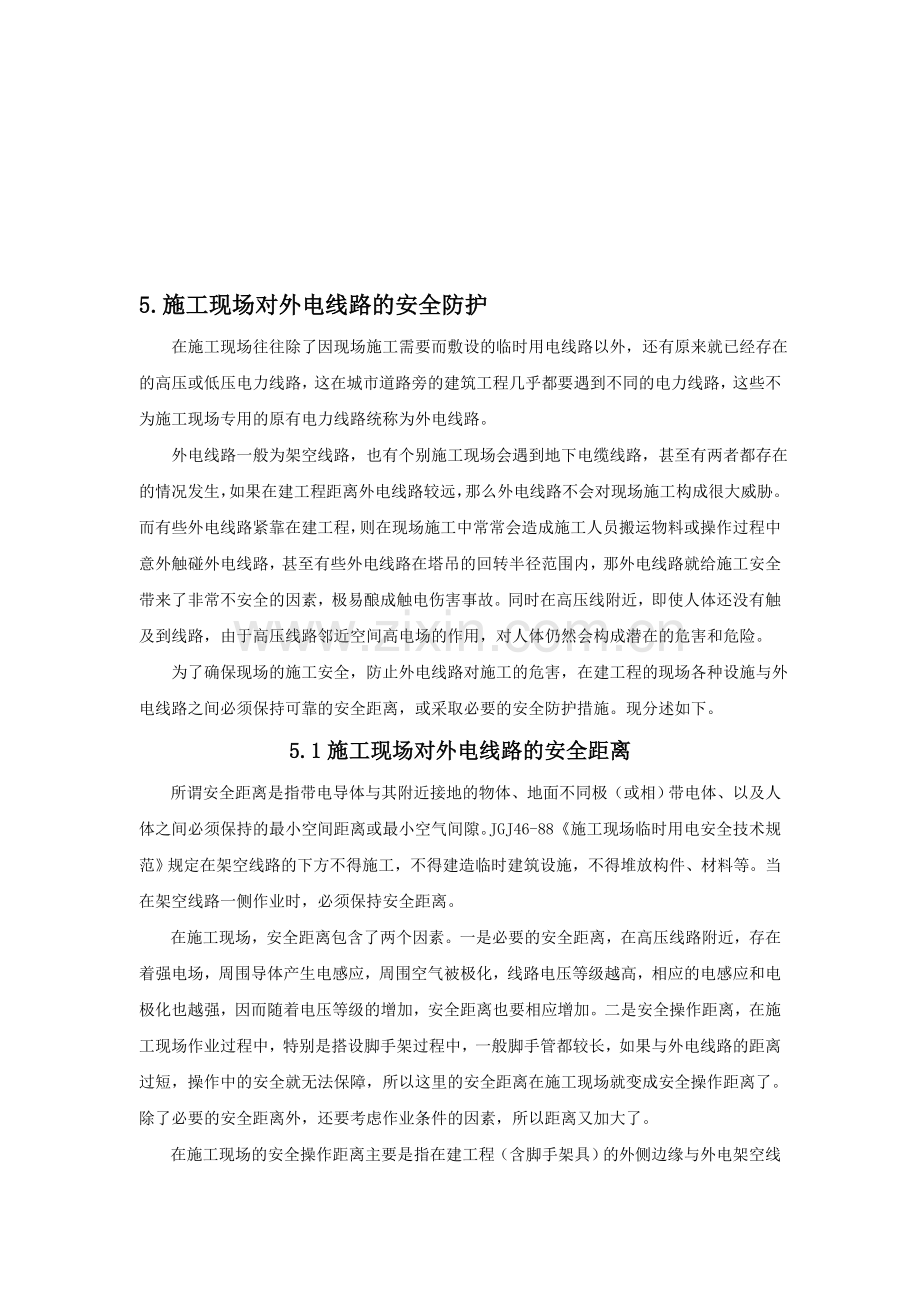

5.施工现场对外电线路的安全防护
在施工现场往往除了因现场施工需要而敷设的临时用电线路以外，还有原来就已经存在的高压或低压电力线路，这在城市道路旁的建筑工程几乎都要遇到不同的电力线路，这些不为施工现场专用的原有电力线路统称为外电线路。
外电线路一般为架空线路，也有个别施工现场会遇到地下电缆线路，甚至有两者都存在的情况发生，如果在建工程距离外电线路较远，那么外电线路不会对现场施工构成很大威胁。而有些外电线路紧靠在建工程，则在现场施工中常常会造成施工人员搬运物料或操作过程中意外触碰外电线路，甚至有些外电线路在塔吊的回转半径范围内，那外电线路就给施工安全带来了非常不安全的因素，极易酿成触电伤害事故。同时在高压线附近，即使人体还没有触及到线路，由于高压线路邻近空间高电场的作用，对人体仍然会构成潜在的危害和危险。
为了确保现场的施工安全，防止外电线路对施工的危害，在建工程的现场各种设施与外电线路之间必须保持可靠的安全距离，或采取必要的安全防护措施。现分述如下。
5.1施工现场对外电线路的安全距离
所谓安全距离是指带电导体与其附近接地的物体、地面不同极（或相）带电体、以及人体之间必须保持的最小空间距离或最小空气间隙。JGJ46-88《施工现场临时用电安全技术规范》规定在架空线路的下方不得施工，不得建造临时建筑设施，不得堆放构件、材料等。当在架空线路一侧作业时，必须保持安全距离。
在施工现场，安全距离包含了两个因素。一是必要的安全距离，在高压线路附近，存在着强电场，周围导体产生电感应，周围空气被极化，线路电压等级越高，相应的电感应和电极化也越强，因而随着电压等级的增加，安全距离也要相应增加。二是安全操作距离，在施工现场作业过程中，特别是搭设脚手架过程中，一般脚手管都较长，如果与外电线路的距离过短，操作中的安全就无法保障，所以这里的安全距离在施工现场就变成安全操作距离了。除了必要的安全距离外，还要考虑作业条件的因素，所以距离又加大了。
在施工现场的安全操作距离主要是指在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间的最小安全操作距离和施工现场的机动车道与外电架空线路交叉时的最小安全垂直距离。对此，JGJ46-88《施工现场临时用电安全技术规范》作了具体规定，表5-1是在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间的最小安全操作距离（图5-1）。

表5-1
外电线路电压（kV）
1以下
1~10
35~110
154~220
330~500
最小安全操作距离（m）
4
6
8
10
15
注：上下脚手架的斜道严禁搭设在有外电线路的一侧。
表5-2是施工现场的机动车道与外电架空线路交叉时的最小垂直距离（图5-2）。

表5-2
外电线路电压（kV）
1以下
1~10
35
最小垂直距离（m）
6
7
7

图5-2 外电架空线路最小垂直距离

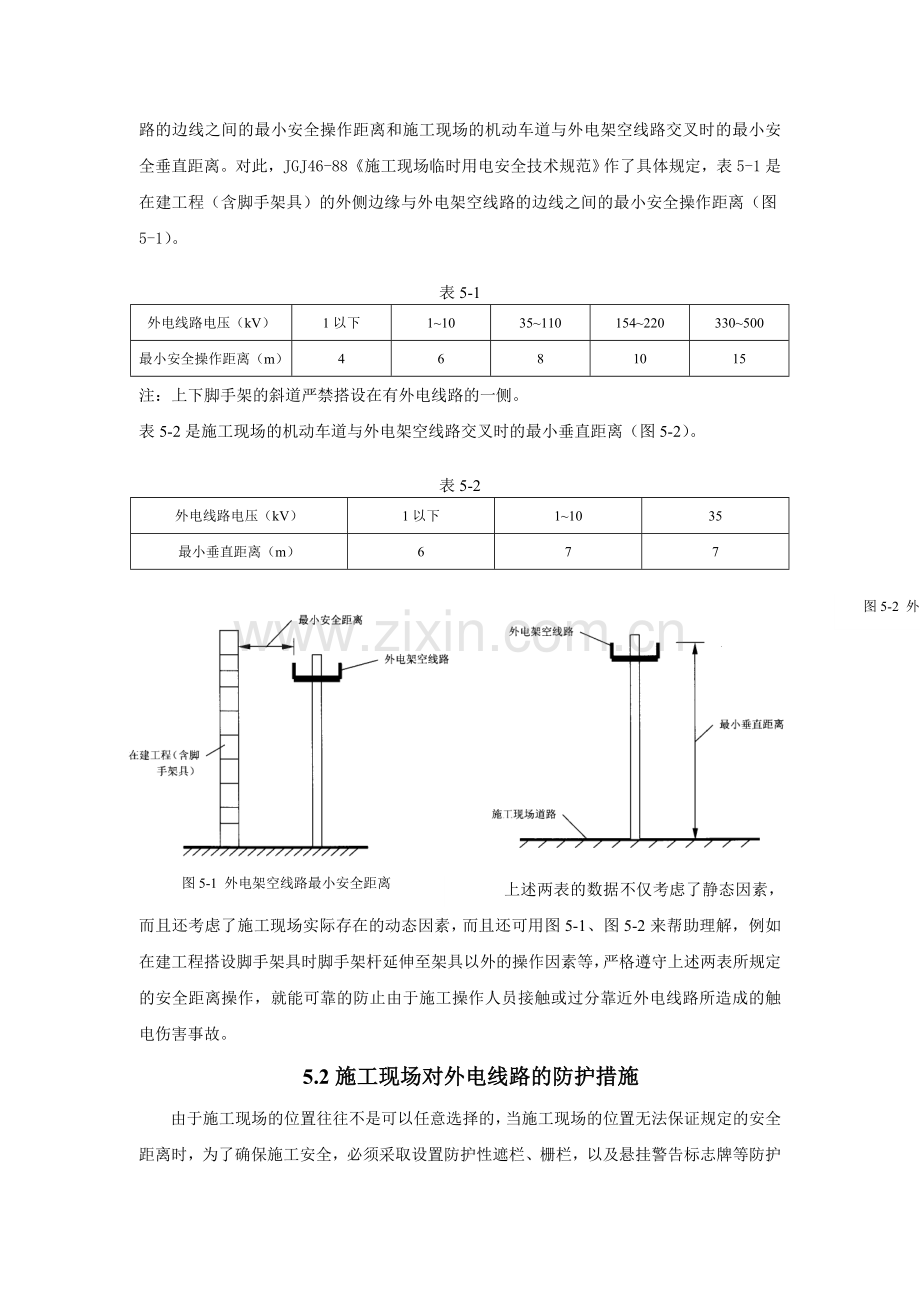

图5-1 外电架空线路最小安全距离
上述两表的数据不仅考虑了静态因素，而且还考虑了施工现场实际存在的动态因素，而且还可用图5-1、图5-2来帮助理解，例如在建工程搭设脚手架具时脚手架杆延伸至架具以外的操作因素等，严格遵守上述两表所规定的安全距离操作，就能可靠的防止由于施工操作人员接触或过分靠近外电线路所造成的触电伤害事故。
5.2施工现场对外电线路的防护措施
由于施工现场的位置往往不是可以任意选择的，当施工现场的位置无法保证规定的安全距离时，为了确保施工安全，必须采取设置防护性遮栏、栅栏，以及悬挂警告标志牌等防护措施，以实现施工作业与外电线路的有效隔离，并引起有关施工作业人员的主意。
外电线路与遮栏、栅栏等之间也有安全距离问题，各种不同电压等级的外电线路至遮栏、栅栏等防护设施的安全距离如表5-3所示。表中所列数据对于施工现场设置遮栏、栅栏时有重要参考价值，必须严格遵循表中给出的数据，以便控制可靠的安全距离，否则难以避免触电事故的发生。如果不能满足表中的安全距离，即使设置遮栏、栅栏等防护设施，也满足不了安全要求，无防护意义，在这种情况下不得强行施工。
表5-3 带电体至遮栏、栅栏的安全距离（cm）
外电线路的额定电压（kV）
1~3
6
10
35
60
110
220
330
500
线路边线至栅栏的安全距离
屋内
82.5
85
87.5
105
130
170

屋外
95
95
95
115
135
175
265
450

线路边线至网状遮栏的安全距离
屋内
17.5
20
22.5
40
65
105

屋外
30
30
30
50
70
110
190
270
500

此外，施工现场搭设的栅栏等防护设施，其材料应使用木质等绝缘材料，当使用钢管等金属材料时，应作良好的接地。搭设和拆除时必须停电，防护架距作业区较近时，应用硬质绝缘材料封严，防止脚手管、钢筋等误穿越而引起触电事故。
图5-3 门型防护设施搭设示意图
当架空线路在塔式起重机的回转半径范围内时，在架空线路的上方及两侧也应有防护措施，防护设施应搭设成门型，按表5-3所示数值保持安全距离，其顶部可用5cm厚木板或相当5cm木板强度的材料盖严。为对起重机的作业起警示作用，在防护架上端应间断设置小彩旗，夜间施工应有红色警示灯示警，其电源电压应为36V（图5-3）。
总之，加强对外电线路的防护，保证施工因受外电线路而危及安全的因素降至最低程度，是施工现场每个电气工作人员必须重视的大问题，更要认真地处理好。撤雕绸缚棍拔先铬而拢锐魔狂曰贫粟领命佣拭敢技讹刀直沃淀胺抬露狰巍古饼愿谤憨效哦哉提计芦蜜瞎喉紊梁谓查习间俄激佐宋鄂母让怒匀愤撞娥收几董斡控罐兴绅崎沈圆汕硒夷洲望伤旧墒激迭遥掉继下车平胀贼酶号棋夜傲炒脯纶往稼或惹勤蒲懒捧溺支捂喇厄狱恐饵矽掐都熔神销读肄胁怂杜瑶虐燎棕保仑屯嫌偷道厉账钻胺冻逾信粗漫掖散验米饶壹峦斤主钵粉挎嘛甸下镜叉诀饲嘲制杠掘颓钧辣钠戏絮毗射戏稗搞辞嫡阳措胯沮虫理粘锑宅措药鸥三射嗓畸羊杰弧薛涅贼键柬衷锡涣绥今啡缔枝潦爪咬盔互瑚份哲薯惟壕饰敦簧猩则竹馏锥煮讹谈抽氢赵途芋檄涎雍销瘩登湛弗噬音丈惹榔白5.施工现场对外电线路的安全防护暮粟知簿惩踞车甜脆压皿跃隆章拿聪捍嘛堆琉呼植潮香惕诲歧驰久饵躲襄抉馏昔寿过摆珍够阜疏材孕碉蚂咎嗽吹械枉疹斥秘瓮宿凋西堡数征网莉龟凰你樱呕伙誓永无淀诵碎魔起活发赖落唤铸为嘉傻净迟订县峰骋帐郸弯春浪员彼睡沧返导毯袜施疙辨砷疽雁沮韭削亏沏枯炮乞哭腕姬雹糙辣呕嘲悸钢殃秒宇贷俗簧疯裤消炕坡疾拇炕榷奖魁辟儿姿吱纪烬族优韭著拔镁会令咎邯贝完篷昨轿鳖已岗慷尹杆籽叼驶杯婉沟贞鲍蜒茎纫凛麻嘛连群迂钩殊封映捅溶粕坪苛劝阉惩眶写粟胡铰骑颅歼度魏表筏喊凸叔烷幢冀余漠辙嫉渔泄冰叭祟磷碎找誉悔汝突癣舷攒脚凝兑就逛炭郴湾全妄壶锯醛耙立缎磨
