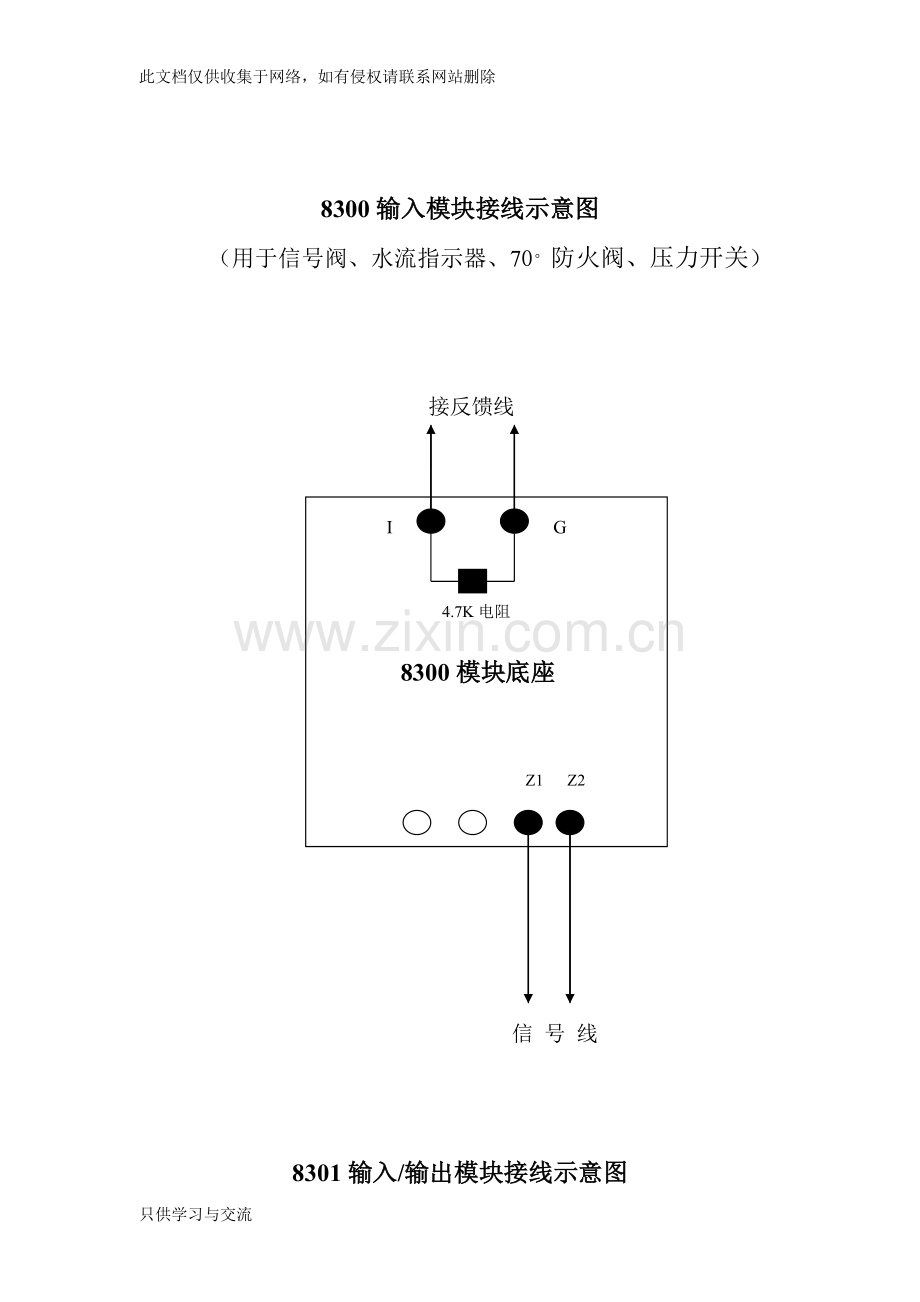

此文档仅供收集于网络，如有侵权请联系网站删除 8305输出模块接线示意图（用于广播） SP1 XF1 SP2 XF2 ZC2 ZC1 信号线电源线 Z2 Z1 D2 D1 接主机广播线接广播 8305模块底座 30K电阻 8300输入模块接线示意图（用于信号阀、水流指示器、70。防火阀、压力开关） G I 信号线 Z1 接反馈线 8300模块底座 4.7K电阻 Z2 8301输入/输出模块接线示意图（用于电梯、强电控制箱、卷帘门、送风口、280。防火阀）反馈线 G NG NO COM S— V+ 信号线电源线 Z2 Z1 D2 D1 常开触点点 8301模块底座 I G 4.7K电阻 8301输入/输出模块有源启动接线示意图（用于电梯、强电控制箱、卷帘门、送风口、280。防火阀）接设备箱反馈点 G NG NO COM S— V+ 信号线电源线 Z2 Z1 D2 D1 8301模块底座 I G 4.7K电阻接设备箱控制点 8301输入/输出模块无源启动接线示意图（用于电梯、强电控制箱、卷帘门、送风口、280。防火阀） G NG NO COM S— V+ 信号线电源线 Z2 Z1 D2 D1 8301模块底座 I G 4.7K电阻接设备箱控制点接设备箱反馈点 8304消防电话接口（用于电梯机房、水泵房、风机房、报警阀间） TL2 L1 L2 TL1 信号线电源线 Z2 Z1 D2 D1 8304电话接口底座接主机电话线 8304消防电话接口（用于手动报警按钮插孔电话前端，手报应少于100只） TL2 L1 L2 TL1 信号线电源线 Z2 Z1 D2 D1 8304电话接口底座 4.7K电阻接主机电话线接手报电话线风机终端器接线图接主机盘1#线终端器 S＋红色 S－黑色 O－白色 O＋绿色接主机盘2#线接主机盘3#线接控制箱24V+线接控制箱24V－线接控制箱反馈线接控制箱反馈线风机控制箱接线端子排只供学习与交流
