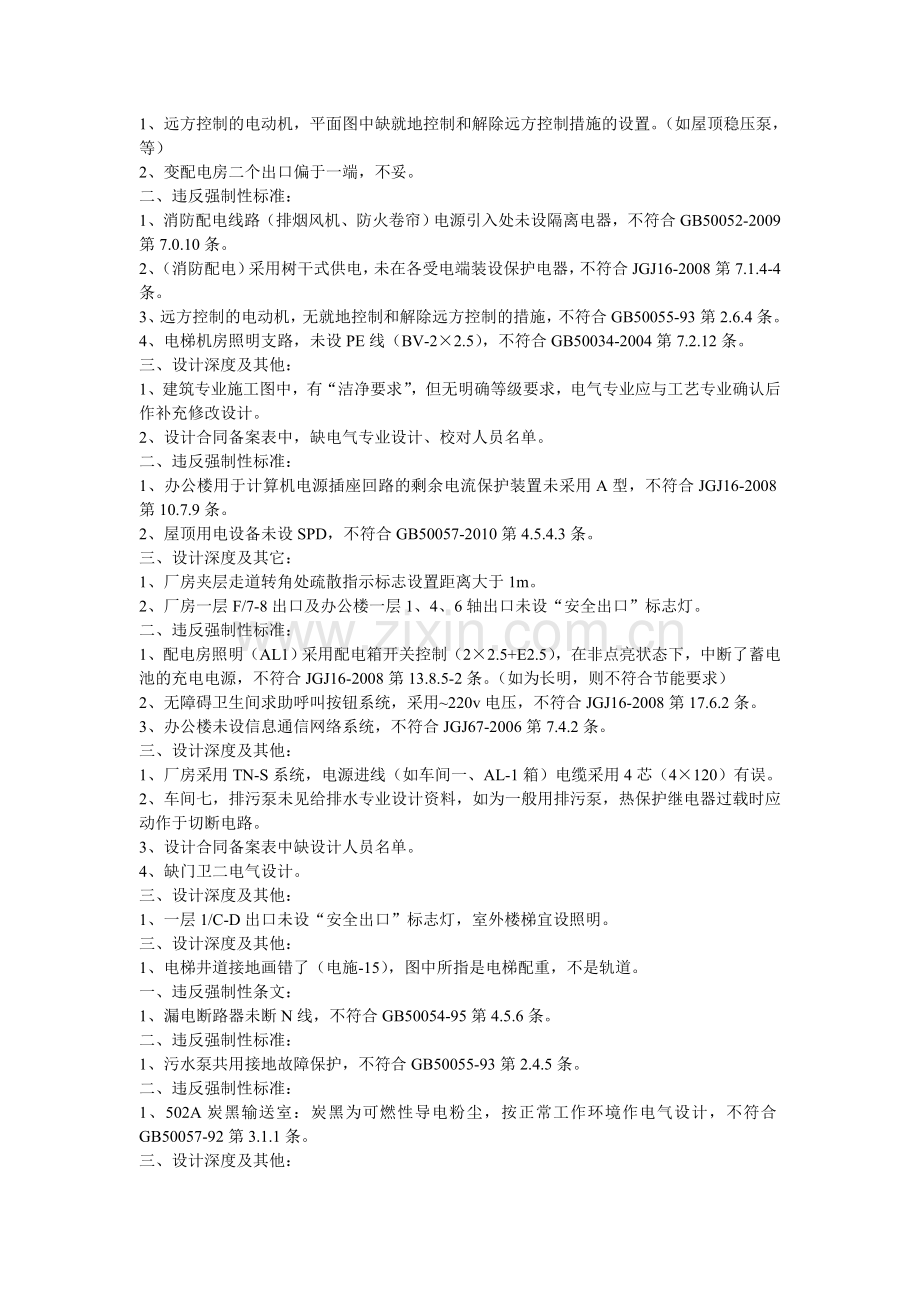

电气设计审图意见二、违反强制性标准：1、电源进线处无计量，不符合JGJ67-2006第7.3.2条。三、设计深度及其他：1、设计合同备案表无电气校对人员签字。三、设计深度及其他：1、客梯缺配电。2、采用TN-C-S系统，电源进线不应采用5芯电缆（1AL:YJV22-1KV-4240+1120）。二、违反强制性标准：1、应急照明和其它照明的电缆（电线）在同一层桥架（线槽）内敷设时，未采用隔板隔开，不符合JGJ16-2008第8.10.8条。2、备用电源自切箱，采用CB级ATSE(WATSNA/4CBR)为消防负荷供电，未采用仅具短路保护的断路器组成的ATSE，不符合JGJ16-2008第7.5.4-4条。3、防火卷帘的水幕系统电磁阀，未接入自动报警系统，不能自动控制水幕系统工作，不符合GB50084-2001第11.0.1条（给排水专业要求火灾时自动控制水幕工作）。三、设计深度及其他：1、电气设计说明：“充电区为防爆危险区，照明线路采取密封措施，设备均为隔爆，增安型，灯具防护等级IP54”，设计不明确。二、违反强制性标准：1、空调主机回路断路器未断N线，不符合DGJ32/J26-2006第10.1.4.7条。三、设计深度及其他：1、屋顶太阳能接地应设计到位。2、节能专篇（电气专业）无内容；图纸太模糊。一、违反强制性条文：1、泵房潜污泵剩余电流保护装置未断N线，不符合GB50054-95第4.5.6条。三、设计深度及其他：1、泵房插座回路未设剩余电流保护装置。一、违反强制性条文：1、发电机房内的事故通风机，未在室内外便于操作的地点设置电器开关，不符合GB50019-2003第5.4.6条。二、违反强制性标准：1、变配电房、发电机房，设置在办公用房的直接下层，未采取屏蔽降噪等措施，不符合JGJ16-2008第4.9.6条。2、消防控制中心、安防控制中心，设置在变配电房、发电机房隔壁的场所，不符合JGJ16-2008第23.2.1-3条。3、变配电房、发电机房的金属基础，配电设备，未作接地，不符合JGJ16-2008第12.3.1条。4、未按防火分区设置应急照明配电箱，不符合JGJ16-2008第13.9.12-2条（本建筑一、二层为一个防火分区；三、四、五层每层一个防火分区）。5、办公建筑未设信息网络系统，实现办公自动化功能，不符合JGJ67-2006第7.4.2条。三、设计深度及其他：1、远方控制的电动机，平面图中缺就地控制和解除远方控制措施的设置。（如屋顶稳压泵，等）2、变配电房二个出口偏于一端，不妥。二、违反强制性标准：1、消防配电线路（排烟风机、防火卷帘）电源引入处未设隔离电器，不符合GB50052-2009第7.0.10条。2、（消防配电）采用树干式供电，未在各受电端装设保护电器，不符合JGJ16-2008第7.1.4-4条。3、远方控制的电动机，无就地控制和解除远方控制的措施，不符合GB50055-93第2.6.4条。4、电梯机房照明支路，未设PE线（BV-22.5），不符合GB50034-2004第7.2.12条。三、设计深度及其他：1、建筑专业施工图中，有“洁净要求”，但无明确等级要求，电气专业应与工艺专业确认后作补充修改设计。2、设计合同备案表中，缺电气专业设计、校对人员名单。二、违反强制性标准：1、办公楼用于计算机电源插座回路的剩余电流保护装置未采用A型，不符合JGJ16-2008第10.7.9条。2、屋顶用电设备未设SPD，不符合GB50057-2010第4.5.4.3条。三、设计深度及其它：1、厂房夹层走道转角处疏散指示标志设置距离大于1m。2、厂房一层F/7-8出口及办公楼一层1、4、6轴出口未设“安全出口”标志灯。二、违反强制性标准：1、配电房照明（AL1）采用配电箱开关控制（22.5+E2.5），在非点亮状态下，中断了蓄电池的充电电源，不符合JGJ16-2008第13.8.5-2条。（如为长明，则不符合节能要求）2、无障碍卫生间求助呼叫按钮系统，采用220v电压，不符合JGJ16-2008第17.6.2条。3、办公楼未设信息通信网络系统，不符合JGJ67-2006第7.4.2条。三、设计深度及其他：1、厂房采用TN-S系统，电源进线（如车间一、AL-1箱）电缆采用4芯（4120）有误。2、车间七，排污泵未见给排水专业设计资料，如为一般用排污泵，热保护继电器过载时应动作于切断电路。3、设计合同备案表中缺设计人员名单。4、缺门卫二电气设计。三、设计深度及其他：1、一层1/C-D出口未设“安全出口”标志灯，室外楼梯宜设照明。三、设计深度及其他：1、电梯井道接地画错了（电施-15），图中所指是电梯配重，不是轨道。一、违反强制性条文：1、漏电断路器未断N线，不符合GB50054-95第4.5.6条。二、违反强制性标准：1、污水泵共用接地故障保护，不符合GB50055-93第2.4.5条。二、违反强制性标准：1、502A炭黑输送室：炭黑为可燃性导电粉尘，按正常工作环境作电气设计，不符合GB50057-92第3.1.1条。三、设计深度及其他：1、510加硫车间：管沟内照明灯具安装，探测器安装，应有安装设计。2、部分安全出口缺安全出口指示标志的设置：如505507半制品及成型车间，轴线30处的安全出口处；502A胶料混炼车间二层设备间通向室外楼梯出口处，等。3、510加硫车间，应与工艺专业确认腐蚀性介质的等级，并据作电气设计。二、违反强制性标准：1、电信机房，未设专用配电箱供电，不符合GB50174-2008第8.1.9条。二、违反强制性标准：1、屋顶避雷网格不符合GB50057-2010第4.4.1条。2、电源进线处无计费装置，不符合JGJ67-2006第7.3.2条。二、违反强制性标准：1、电源进线处未设费装置，不符合JGJ67-2006第7.3.2条。三、设计深度及其他：1、弱电设计未到位。2、残卫宜设求助呼叫按钮系统。一、违反强制性条文：1、照明设计无LPD值，不符合GB50034-2004第6.1.7条。二、违反强制性标准：1、无功补偿COS值不符合DGJ32/J14-2004第4.0.1.1条。三、设计深度及其它：1、配电间宜设消防专用电话分机。2、室外照明箱（WALO）自行车充电回路应设剩余电流保护装置。一、违反强制性条文：1、办公楼一层无障碍卫生间（见建筑设计图），未设求助呼叫按钮，不符合JGJ50-2001第7.8.2条。二、违反强制性标准：1、2#厂房屋顶防雷网格尺寸：50.240m27.5m20m20m（或24m16m），不符合GB50057-2010第4.4.1条，其它楼自查。三、设计深度及其他：1、厂房内应设若干电源插座。2、屋顶消防水箱应接入屋顶防雷接地系统。二、违反强制性标准：1、一层C轴线处的安全出口上方未设安全出口标志，不符合JGJ16-2008第13.8.3-6条。三、设计深度及其他：1、本工程采用二级剩余电流动作保护，电源进线处（1AL1电源配电箱）剩余电流额定动作时间应为0.3S，不应为1.0S，GB13955-2005附录B，表B.5。2、本建筑设有太阳能热水系统，缺电气专业的相关设计。（配电及防雷、接地）二、违反强制性标准：1、备用照明和疏散照明共回路，不符合JGJ16-2008第13.9.12.4条，如1WE2、2WE2等。2、向同一负荷供电的两回路电源电缆安装在同一层桥架上时，未用隔板隔开，不符合JGJ16-2008第8.10.8条。3、消防设备供电线路未采用封闭式金属线槽保护，不符合JGJ16-2008第13.10.5.3条。三、设计深度及其他：1、99D303已废止。2、1-2、2-12轴出口不应设“安全出口”标志灯（GB50067-97第6.0.1条）.3、人防部分由专业部门审查。一、违反强制性条文：未见。二、违反强制性标准：1、员工宿舍一，无障碍住房未设双控照明开关，不符合JGJ50-2001第7.12.3-1条。2、员工宿舍一，居室未设呼叫按钮，不符合JGJ50-2001第7.12.8-5条。三、设计深度及其他：1、员工宿舍一，缺弱电系统图。2、仓库，避雷带缺型号、规格。3、仓库，总平面图中标注为“危险品仓库”，电气专业按丙类一般环境设计，要求不一致，请与建筑专业核实环境条件，设计作相应的变更。一、违反强制性条文：1、二层残卫未设呼叫按钮，不符合JGJ50-2001第7.8.2条（一层呼叫按钮无安装高度及电压等级）。2、消防泵房潜水泵与普通潜水泵共用ATSE，不符合GB50016-2006第11.1.4条。二、违反强制性标准：1、消防泵房潜水泵未在最末级切换，不符合JGJ16-2008第13.9.6条。2、备用照明和疏散照明共回路，不符合JGJ16-2008第13.9.12.4条（如消防泵房、配电间照明与走道疏散照明共回路）。3、消防水泵房，屋顶水泵房感温探测器保护面积不符合GB50116-98第8.1.2条。4、屋顶水泵房未设可燃气体探测器，不符合GB50116-98第7.2.9条。5、消控室未能显示消防水池水位等，不符合GB50084-2001（2005版）第11.0.5条。6、屋顶风机未设电涌保护器，不符合GB50057-2010第4.5.4.3条。7、应急照明、疏散标志灯无强启措施，不符合GB50116-98第6.3.1.8条。8、消防水泵房备用照明照度低于正常照明照度，不符合JGJ16-2008第13.8.6条。三、设计深度及其他：1、01D303已废止。2、消防设备配电电线路负荷保“见报警不跳闸”，应在图纸中表示，不应仅有说明。3、广告照明箱出线宜设剩余电流保护。4、XL5-1箱总计算负荷，电流有误（仅消防水泵房回路出线Ijs已为350A）。5、残卫照明开关1.4m不符合JGJ50-2001第7.12.8.2条。二、违反强制性标准：1、办公楼右侧二个疏散楼梯，未设置疏散照明，不符合JGJ16-2008第13.8.3-1条。2、办公楼中间疏散楼梯，楼层安全出口处未设安全出口标志，休息平台处未设疏散指示标志，不符合JGJ16-2008第13.8.5-3条。三、设计深度及其他：1、无障碍卫生间照明开关安装高度应为0.901.10m，不应为1.3m。2、办公楼的配电间，备餐间及门卫一的消防控制室应设电源插座。三、设计深度及其他：1、无障碍卫生间求助呼叫按钮，配电系统图中采用36v交流电源，电气平面图中采用“自带蓄电池”电源，二者不一致。二、违反强制性标准：1、消防设备电源进线剩余电流保护装置未采用报警式，不符合GB13955-2005第4.6.C）条。2、厨房未设感温探测器，不符合GB50116-98第7.2.5条。3、用于计算机电源插座回路的剩余电流保护装置未采用A型，不符合JGJ16-2008第10.7.9条。三、设计深度及其他：1、缺屋顶排烟风机配电及消防联动。2、缺太阳能电辅加热配电，热水循环泵未设末端剩余电流保护装置。3、非消防配电线路敷设“封闭式金属线槽”中，应按JGJ16-2008表7.4.4-1复核载流量。4、楼梯四、五无照明。5、变电间与二层专业教室间应按JGJ16-2008第4.9.6条设计。一、违反强制性条文：1、采用升降操作汽车疏散出口的汽车库，未设置火灾自动报警系统，不符合GB50067-97第9.0.7条。2、无障碍卫生间未设求助呼叫按钮，不符合JGJ50-2001第7.8.2条。二、违反强制性标准：1、采用升降梯作汽车疏散出口的升降梯用电，未按一级负荷供电，不符合GB50067-97第9.0.1.1条。三、设计深度及其他：1、电梯机房电源箱DT1，DT2，缺配电系统图；电梯机房缺配电平面图。2、维修车间车位数15辆，属II类汽车库，应按二级负荷供电设计。二、违反强制性标准：1、汽车检修间照明设计标准采用300LX；汽车库车场照明设计标准采用200LX，不符合GB50034-2004第5.4.1条；办公室照明设计标准值采用300LX.11w/，不符合DGJ32/J96-2010第5.2.1条。二、违反强制性标准：1、1,2#厂房屋顶避雷网格不符合GB50057-2010第4.4.1条。二、违反强制性标准：1、照明灯具无效率，不符合GB50034-2004第3.3.2条。2、1#厂房电梯轿厢照明采用220v电压，未设漏电保护，不符合JGJ16-2008第9.4.5-2-2）条。3、中转仓库：一层烟感探测器最大保护半径R=6.8m5.8m；二层烟感探测器最大保护半径R=9.0m5.8m，不符合GB50116-98第8.1.2条。三、设计深度及其他：1、1#厂房，机房层电气平面图，左右侧楼梯间的应急照明灯具设在楼梯间外，有误。2、调试中心厂房中庭上空部分防火卷帘缺电气设计。3、采用TN-C-S系统，电源进线处如应明确采用PEN线作垂直接地。三、设计深度及其他：1、无地面插座图例。2、无呼叫按钮安装高度。一、违反强制性条文：1、消防电梯潜污泵（APPS65.240kw与地下室排水泵APPSb14共回路），未采用专用供电回路；未在最末一级作电源自动切换，不符合GB50045-95第9.1.2条和9.1.3条（同样，消防泵房内消防排水泵APPSXF，未采用末端自动切换，不符合GB50045-95第9.1.2条）。2、屋顶燃气锅炉房，未按GB50058的规定作电气设计，不符合GB50041-2008第15.2.2条。二、违反强制性标准：1、屋顶燃气锅炉房未设可燃气体探测器，不符合GB50116-98第7.2.9.1条。2、建筑高度H=78.945m，屋顶避雷带未设在外墙外表面或屋檐边垂直面上，不符合GB50057-2010第4.3.1条。3、建筑高度H=78.960m，建筑上部上高度20%，并超过60m的部位侧击雷未按屋顶上的保护方式防护，不符合GB50057-2010第4.3.9-2-17条。4、办公建筑未设信息通信网络系统，不符合JGJ67-2006第7.4.2条。5、采用集中空调方式的建筑物，未设置设备管理系统，不符合DGJ32/J96-2010第9.5.1条。三、设计深度及其他：1、空调系统电源进线，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆；消防电梯潜水泵电源电缆应采用有机绝缘耐火类电缆。2、空调系统低压配电，用户均为三相负荷，不应设置分相补偿装置。3、双连排烟风机控制箱主接线有误：采用改变绕组主接线方式调速，接至电机的电缆芯线数不应为4芯；见标准图集；消火栓泵控制箱（APXF）选用标准图集（P18-21）有误，选用标准图应标注控制箱的方案号。4、正压送风机APZY等消防用电设备，剩余电流保护装置不应动作于切断电路，应作用于信号。5、消防控制室不应与配电室相邻设置。6、远方控制电动机的就地控制箱，应有解除远方控制的功能。7、发电机房送风机（0.37kw）与发电机房排风机（0.37kw）同为发电机房的配套设备，应为消防负荷，不应采用正常电源、单回路供电。8、无障碍卫生间，照明开关安装高度应为0.90m1.10m。9、缺高低压配电系统图。二、违反强制性标准：1、精密机械加工车间照明设计采用298LX、8.8w/，不符合GB50034-2004第5.3.1条。三、设计深度及其他：1、3-4/A卷帘门不应作为疏散门，GB50016-2006第7.4.12.2条。三、设计深度及其他：1、泵房应设维修电源插座。2、泵房、配电间及发电机房，应设带蓄电池的应急照明灯具（发电机平时不运转，启动需要时间）。二、违反强制性标准：1、老年活动室照明开关不符合JGJ122-99第5.0.9条。2、呼应信号装置未使用安全特低电压，不符合JGJ16-2008第17.6.2条。三、设计深度及其它：1、GB50057-94已废止。2、三相空调回路采用FTM10L-32/3P，无此断路器型号。3、残卫照明开关高度1.3m，不符合JGJ50-2001第7.12.8.2条。4、照明设计应用实际E、LPD值。二、违反强制性标准：1、教室黑板照明无照度值要求，不符合GB50099-2011第10.3.3-2条。2、消防控制室未设置直接报警的外线电话，不符合GB50116-98第5.6.4条。（科技楼，食堂地下汽车库）3、消防控制室在确认火灾后，未能接通火灾应急照明灯，不符合GB50116-98第6.3.1.8条。（科技楼，食堂地下汽车库）4、实验室内未设置直流电源线路和交流电源线路，不符合GB50099-2011第10.3.6-4条。5、物理实验室内，教师演示桌处未设置三相380v电源插座不符合GB50099-2011第10.3.6-5条。6、厨房未设可燃气体探测器，不符合GB50116-98第7.2.9.1条。7、向同一负荷供电的两回路电源电缆，在同一层桥架上敷设，未采用隔板隔开，不符合JGJ16-2008第8.10.8条。三、设计深度及其他：1、室外消防用水量为30L/S，电气设计说明为“本工程用电负荷等级为三级”，有误，不符合GB50016-2006第11.1.1-2-3）条。2、设计说明，教室、办公室照明标准值取为300LX，设计照明功率密度值（LPD）为9-10w/，不符合DGJ32/J96-2010第5.2.1条。3、餐厅缺广播设计，变电所缺电气设计。4、主席台、看台处应设室外照明，已布置的室外电源插座应采用室外防护型。5、综合楼网络控制室的电源应从配电室直接引来，不应从公用电源插座配电支路引来；控制室应作总等电位联结，并设置总等电位联结端子箱。6、消防控制室设在地下汽车库，是否具有直通室外的安全出口的要求？请与建筑专业沟通。二、违反强制性标准：1、厂房应急照明配电箱1ALE1，电源进线采用隔离开关XAHL-3P，不能受火灾自动报警系统联动控制，即火灾时应急照明灯具不能受控自动点亮，不符合GB50116-98第6.3.1.8条。2、电梯机房，轿厢和井道未接地，不符合GB50055-93第3.3.8条。三、设计深度及其他：1、电梯井道内，缺照明灯具及电源插座的布置。2、插座箱电源进线开关采用4P/25A，30mA：其在照明配电箱内，出线开关采用XA10LE-63/4P、20A、30mA,设计有误。（如仓库）二、违反强制性标准：1、设有火灾自动报警系统，应急照明无强启措施，不符合GB50116-98第6.3.1.8条。2、消控室未能显示屋顶水箱水位等，不符合GB50084-2001（2005）第11.0.5条。3、楼梯间未设探测器，不符合GB50116-98第4.2.3.1条。4、用于计算机电源插座回路的剩余电流保护装置未采用A型，不符合JGJ16-2008第10.7.9条。5、火灾报警控制器无接地，不符合GB50116-98第5.7.5条。三、设计深度及其他：1、GB50057-94、01D303-3已废止，复核配电房（N0.06次/a）是否需设防雷。2、幼儿园电施-1、12、16图纸名称与内容不一致。3、泵房无线路敷设要求。4、残卫开关1.4m，不符合JGJ50-2001第7.12.8.2条。一、违反强制性条文：1、漏电电流动作保护器，未将其所保护的回路所有带电导线断开，不符合GB50054-95第4.5.6条，如4栋电施-05B，物业管理配电箱WAW出线断路器为3P，未切断N线；系统图中附注2.（3）为“切断漏电线路上的电源，并显示其状态”。二、违反强制性标准：1、1#商住楼，各商铺电源进线处（SAL配电箱）未设置剩余电流保护功能的装置，不符合DGJ32/J67-2008第11.2.6条。（其它处自查）2、1#商住楼，无障碍住房未按无障碍住房要求作电气设计，不符合JGJ50-2001第7.12.8条。3、住宅走道照明未采用节能控制措施，不符合DGJ32/J26-2006第10.1.5.2-5条。（如1#楼）4、地下室单元配电旁，未设消防专用电话分机，不符合GB50116-98第5.6.3.1-（1）条。5、消防控制室未设可直接报警的外线电话；消防控制室未显示消防水池及水箱水位，不符合GB50084-2001第11.0.5条。6、1#楼A套，厨房未设可燃气体探测器，不符合GB50116-98第7.2.9.1条。7、建筑高度H=99m（120）45（60）m，屋顶避雷带未设在外墙外表面或屋檐边垂直面上，不符合GB50057-2010第4.3.1条（4.4.1条）；其上部占高度20%，并超过60m的部位防侧击未按屋顶上的保护措施处理，不符合GB50057-2010第2010第4.3.9-2条（4.4.8-2条）。三、设计深度及其他：1、应说明B版设计的范围、内容，缺弱电系统设计。2、单相供电的住宅配电箱ALa（8kw），不存在“L1，L2，L3循环，注意保持相位平衡”。3、1#楼在单元A套，主卧室照明开关，空调开关，不应设置在主卧室外。4、节能设计专篇中：“公共部位的楼梯间照明灯具均采用延时开关控制，避免灯具常亮”，实际设计图中楼梯间采用双控开关，说明与图纸不一致。5、3、4#楼设有防火剩余电流动作报警系统，公共用电配电箱ZAP1、2，应接入防火剩余电流动作报警系统；1#楼建筑专业按公建设计，应设置防火剩余电流动作报警系统。6、4#楼，-2.700m层经疏散楼梯向-5.100m层疏散，楼梯间的安全出口标志应设在-5.100m平面层，不应设在-2.700m平面层。7、3#楼核心筒-2.700m，楼梯间缺照明灯具布置。8、4#楼屋顶无箱泵一体化消防增压稳压给水设备（24.0kw，20.75kw），只设在3#楼屋顶。9、超高层（3、4#楼），住宅内封闭阳台处应设火灾探测器。10、03栋-5.1标高层，G/10-11、23-24疏散门未设“安全出口”标志灯。11、非消防配电线路敷设在“金属防火桥架中”，应按JGJ16-2008表7.4.4-1复核载流量。12、图集99D303、01D303已废止。二、违反强制性标准：1、1#商业1、2层2-302-32离手报大于20m，不符合GB50116-98第8.3.1条。（其余自查）三、设计深度及其他：1、非消防配电线路敷设在防火桥架内，应按JGJ16-2008表7.4.4-1复核载流量。二、设计深度及其他：1、1#商业无E、LPD值。2、缺节能设计专篇（电气专业）。一、违反强制性条文：1、路灯开关箱AL1设在2#楼的消防控制室内，不符合GB50016-2006第11.4.4-3条。（GB50116-98第6.2.3条）2、3#楼为一级消防用电负荷，三层防火卷帘（11.0kw）供电电源采用单回路供电，不符合GB50016-2006第11.1.4条及11.1.5条。3、2#地下车库：BAP1配电箱：WP5回路：Pe=31.0kw，Ib=Ie=52.3A；配电线采用WDZN-YJV-56-MR/SC32-WE/CE,Iz=44A,IBIz,不符合GB50054-95第2.2.2-2条。（WP6回路同）二、违反强制性标准：1、未按防火分区设置应急照明配电箱，不符合JGJ16-2008第13.9.12-1条。（如1、2#楼）2、1#楼一层中间楼梯间未设疏散照明及疏散标志灯；地面出口处未设安全出口标志灯，不符合JGJ16-2008第13.8.3-1条，13.8.3-6条和13.8.5-3条，其它自查。3、消防系统的配电装置，应急电源配电装置与主电源配电装置未分开设置，并列布置时又未在分解处设置防火隔断，不符合JGJ16-2008第13.9.5-4条。（如1#楼,BAP1，BAP2配电箱紧靠布置，其它自查）4、强条中，WP5回路中：开关整定电流In=25A，Ib=52.3A，InIB，不符合GB50054-95第4.3.4条。（其它自查）5、远方控制的电动机，无就地控制和解除远方控制的措施，不符合GB50055-93第2.6.4条。（2#地下车库：BPY2、3排烟风机，其它自查）三、设计深度及其他：1、建筑高度h=78.15m45m，屋顶避雷带应设在外墙外表面或屋檐边垂直面上（GB50057-2010第4.3.1条）；其上部上高度20%并超过60m的部分，侧击雷的防护应符合GB50057-2010第4.3.9-2条。（如1、2#楼）2、竖向配电干线系统图中计量配电箱AW1、2由密集母线槽供电，仍在AW1、2配电系统图中，电源由低压配电室直接引来，设计不一致。3、配电总箱如1#楼BAP1等，下标“断路器.过负荷保护作用于信号，不作用于跳闸”，不准确，太笼统，对于非消防用电过负荷保护还是要切断电路的；非消防用潜水泵如BAC1/BAC2，等，过载保护不应“仅作用于信号，不作用于跳闸”。4、公寓配电箱的进线端，应设过欠电压保护电器（AL）。5、应急照明配电箱（AEL），有强启功能的配电支路，只需四线，不必采用五线配电。6、3#楼，竖向配电干线系统图设有屋顶二处排烟风机自切箱BPY2/66.00kw，BPY3/76.00kw，缺具体设计，也未见暖通专业相应设计，应予说明。7、5#楼A,B座，应急照明配电线路，如（15）ALE1配电回路，Pe=19.0kw，开关整定电流In=32A，整定值太小。8、2#地下汽车库，屋顶消防排烟风机控制箱BPY2、3，未接入火灾自动报警系统。9、消防控制室显示消防水池及水箱水位信号，无具体布线。10、缺高、低压配电系统图。12、消防用电设备ATSE应符合JGJ16-2008第7.5.4.3条或7.5.4.4条。二、违反强制性标准：1、能耗计量装置缺具体参数，不符合DGJ32/T111-2010第4.2.1-1条，4.2.1-2和4.2.1-3条。一、未发现有违反强制性条文、标准之处。二、设计深度及其他：1、1#厂房室外楼梯无照明。2、1#厂房A/6-7、D-E出口未设“安全出口”标志灯。二、违反强制性标准：1、宿舍未设楼层公用电话，不符JGJ16-2005第6.3.5条。三、设计深度及其他：1、宿舍屋顶太阳能热水系统20KW辅助电加热装置，未见给排水专业的相关设计。二、违反强制性标准：1、电梯无接地措施，不符合GB50055-93第3.3.8条。2、吊车无接地措施，不符合GB50055-93第3.1.19条。三、设计深度及其他：1、电源进线配电盘总开关应与系统图统一。三、设计深度及其他：1、本厂区只设低压配电室，消火栓水泵（245kw）采用全压启动，应作启动校验。二、违反强制性标准：1、太阳能热水系统电源插座未带开关，不符合DGJ32/J26-2006第11.1.6.2条。（控制器设在厨房）2、住宅配电箱电源侧未设浪涌保护器，不符合GB50057-2010第4.5.4-3条。三、设计深度及其他：1、末端剩余电流动作保护器，应标注额定剩余电流动作电流值。二、违反强制性标准：1、消防电源进线总RCD未采用报警式，不符合GB13955-2005第4.6.C）条。2、低压柜消防出线保护开关（3200）无过载保护，不符合GB50054-95第4.1.1条。3、消防泵房潜污泵未设漏电保护，不符合GB13955-2005第4.5.1.h）条。4、消防泵房潜污泵未在最末端切换，不符合JGJ16-2008第13.9.9条。5、消防电梯潜污泵“漏电报警”，不符合GB13955-2005第4.6条。6、柜式空调插座（0.3/0.4m）未采用安全型，不符合DGJ32/J26-2006第10.1.6.2条。7、走道照明未采用节能自熄开关，不符合DGJ32/J26-2006第10.1.5.2.5条。（如2-1#、2#、3-1#，其余自查）8、消防用电设备线路未敷设在封闭式金属线槽中，不符合JGJ16-2008第13.10.5.3条。9、未设标志灯、导向灯等，不符合JGJ100-98第6.4.4条。10、S2地库配电间、消防水泵房、（2324）排烟机房未设消防专用电话分机，不符合GB50116-98第5.6.3.1条。11、车库照度值75LX，不符合GB50034-2004第5.4.1条。12、未采用低烟无卤电缆、电线，不符合JGJ16-2008第7.4.1.2.3）条。13、设计说明七.1：“本工程按照二级保护对象设置火灾自动报警系统”，不符GB50116-98第3.1.1条。14、消防设备供电线路未采用有机绝缘耐火型电缆，不符JGJ16-2008第13.10.4-3条（如电施01、6AA柜、屋顶正压风机，采用ZA-YJV型）。15、电梯轿厢照明采用220V，未设剩余电流动作保护器，不符JGJ16-2008第9.4.5-2-2）条。16、远方控制的电动机（如屋顶正压风机），就地只设隔离开关箱，无就地控制的措施，不符GB50055-93第2.6.4条。17、消防电梯合用前室，通向阳台处的疏散门上方未设安全出口标志，不符JGJ16-2008第13.8.3-6条。（如1-5#楼等）三、设计深度及其他：1、屋顶风机、水箱未接入屋顶防雷接地系统。2、节能专篇应有配电间、泵房相关数据。3、地库地面层楼梯出口未设“安全出口”标志灯。4、灯具效率设计采用100%，不可能，有误。6、建筑高度65.45m60m，屋顶避雷带应设在外墙外表面或屋檐边垂直面上，GB50057-2010第4.4.1条；其上部占高度20%，并超过60m的部位侧击雷防护应符合GB50057-2010第4.4.8-2条。7、采用TN-C-S系统，电源进线处设置的电涌保护器，不必装四只，只需安装三只。8、单元计量配电箱（AW），受电端应设置隔离电器。9、消防系统的配电装置，应急电源配电装置与主电源配电装置未分开设置，并列布置时又未在分界处设防火隔断，不符JGJ16-2008第13.9.5-4条；（如电施-09，配电间内7AA、8AA柜紧靠布置）。10、住宅配电箱AL，用户信息箱配电支路应设剩余电流保护电器。11、竖向干线图中标为1#、2#、3#住宅电源进线，缺4#住宅电源进线。三、设计深度及其他：1、无消防用电设备配电线路敷设要求，配电设备无明显标志。一、违反强制性条文：1、漏电流动作保护电器，未将其所保护的回路所有带电导线断开，不符合GB50054-95第4.5.6条。（如配电箱内所有备用回路均采用TKM2-63C16/1P,t0.1s，In=30MA）一、违反强制性条文：1、无一级负荷的两个电源的“当一个电源发生故障时，另一个电源不应同时受到损坏”的要求，不符合JGJ16-2008第3.2.8条。二、违反强制性标准：1、消防电源进线总RCD未采用报警式，不符合GB13955-2005第4.6.c条。2、低压柜消防出线保护开关（3200）无过载保护，不符合GB50054-95第4.1.1条。3、未采用低烟无卤电缆、电线，不符合JGJ16-2008第7.4.1.2.3）条。4、消防泵房潜污泵未在最末端切换，不符合JGJ16-2008第13.9.9条。5、消防泵房潜污泵未设漏电保护，不符合GB13955-2005第4.5.1.h）条。6、消防电梯潜污泵“漏电报警”，不符合GB13955-2005第4.6条。7、柜式空调插座（0.3/0.4m）未采用安全型，不符合DGJ32/J26-2006第10.1.6.2条。8、竖井接地干线未每三层与楼板钢筋作等电位联结，不符合JGJ16-2008第11.4.5.5条。9、竖向金属管道未每三层与局部等电位联结端子板连接一次，不符合JGJ16-2008第11.4.3.1条。10、消防用电设备线路未敷设在封闭式金属线槽中，不符合JGJ16-2008第13.10.5.3条。11、未设标志灯、导向灯等，不符合JGJ100-98第6.4.4条。12、车库照度值75LX，不符合GB50034-2004第5.4.1条。13、设计说明七.1：“本工程安装二级保护对象设置火灾自动报警系统”，不符GB50116-98第3.1.1条。14、消防设备供电线路未采用有机绝缘耐火型电缆，不符JGJ16-2008第13.10.4-3条（如电施01、6AA柜、屋顶正压风机，采用ZA-YJV型）。15、电梯轿厢照明采用220V，未设剩余电流动作保护器，不符JGJ16-2008第9.4.5-2-2）条。16、远方控制的电动机（如屋顶正压风机等），就地只设隔离开关箱，无就地控制的措施，不符GB50055-93第2.6.4条。17、消防电梯合用前室，通向阳台处的疏散门上方未设安全出口标志，不符JGJ16-2008第13.8.3-6条（如1-5#楼等）。三、设计深度及其他：1、15#楼1层1214电梯厅不应采用节能自熄开关，其余自查。2、屋顶风机水箱未接入屋顶防雷接地系统。3、节能专篇应有配电间、泵房相关数据。4、地库地面层楼梯出口未设“安全出口”标志灯。5、灯具效率设计采用100%，不可能，有误。6、建筑高度79.85m60m，屋顶避雷带应设在外墙外表面或屋檐边垂直面上（GB50057-2010第4.4.1条）；其上部占高度20%，并超过60m的部位侧击雷防护应符合GB50057-2010第4.4.8-2条。7、采用TN-C-S系统，电源进线处设置的电涌保护器，不必装四只，只需安装三只。8、单元计量配电箱（AW），受电端应设置隔离电器。9、消防系统的配电装置，应急电源配电装置与主电源配电装置未分开设置，并列布置时又未在分界处设防火隔断，不符JGJ16-2008第13.9.5-4条；（如电施-09，配电间内7AA、8AA柜紧靠布置）。10、住宅配电箱AL，用户信息箱配电支路应设剩余电流保护电器。11、1-5#楼电施-1，住宅部分低压配电系统图中，服务层数标注有误。二、违反强制性标准：1、空调电源插座未带开关，不符合DGJ32/J26-2006第10.1.6.2条。三、设计深度及其他：1、缺强电部分所有配电箱系统图。2、电气节能专篇缺太阳能热水系统部分内容。三、设计深度及其他：1、应急照明不应通过断电方式实现强制点亮（设有火警系统）。2、3#厂房室外楼梯无照明。二、违反强制性标准：1、办公楼：一、二层走道未设疏散指示标志，不符合JGJ16-2008第13.8.3-6条。2、消防设备的电源剩余电流保护装置动作于切断电路，未作用于信号，不符合GB13955-2005第4.6-c）条。（如1#厂房：AL1、2及AS1电源配电箱进线，等）三、设计深度及其他：1、2#厂房
