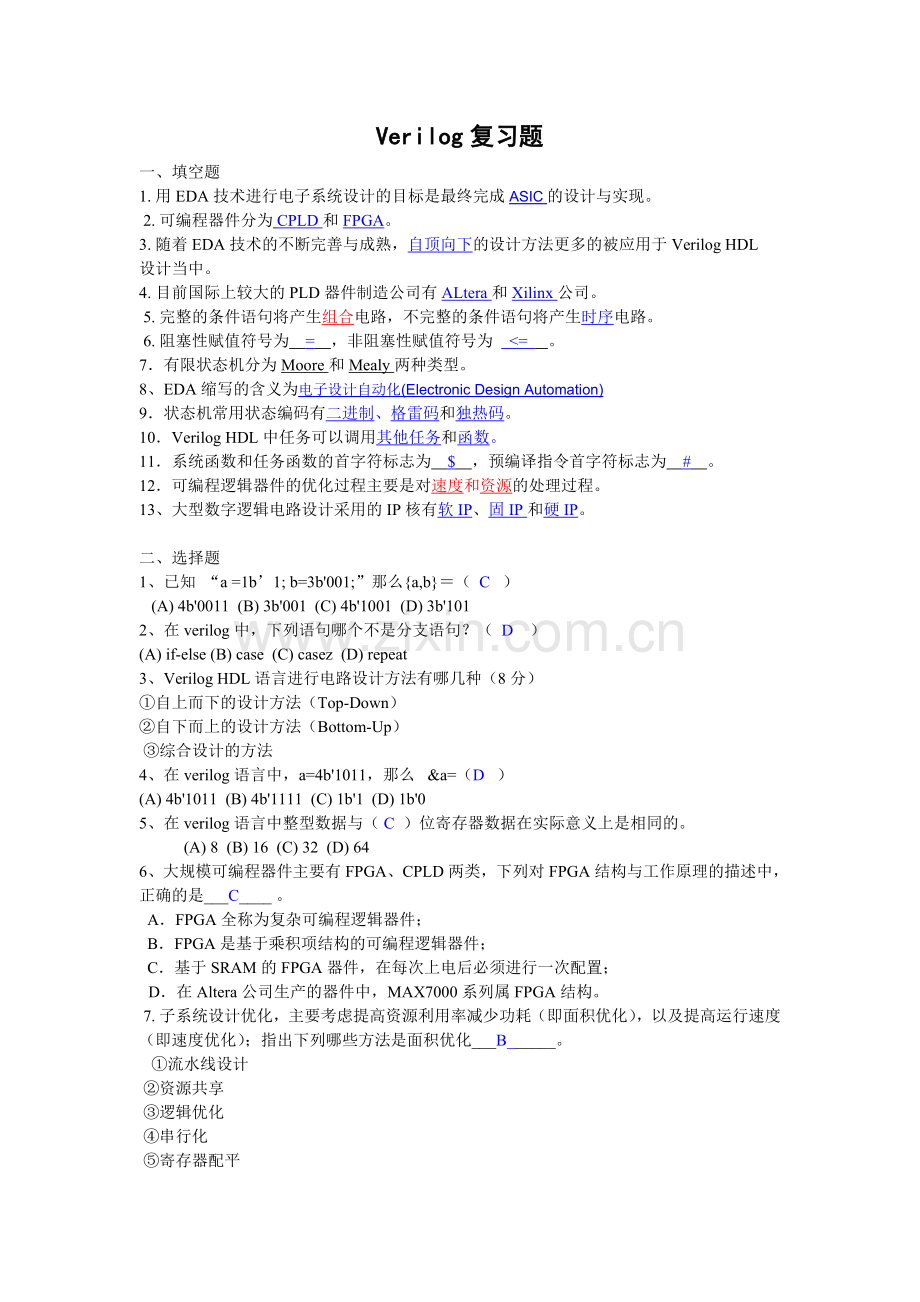

Verilog复习题
一、填空题
1. 用EDA技术进行电子系统设计的目标是最终完成ASIC的设计与实现。
 2. 可编程器件分为 CPLD和FPGA。
3. 随着EDA技术的不断完善与成熟，自顶向下的设计方法更多的被应用于Verilog HDL
设计当中。
4. 目前国际上较大的PLD器件制造公司有ALtera和Xilinx公司。
 5. 完整的条件语句将产生组合电路，不完整的条件语句将产生时序电路。
 6. 阻塞性赋值符号为 = ，非阻塞性赋值符号为 <=  。
7．有限状态机分为Moore和Mealy两种类型。
8、EDA缩写的含义为电子设计自动化(Electronic Design Automation)
9．状态机常用状态编码有二进制、格雷码和独热码。
10．Verilog HDL中任务可以调用其他任务和函数。
11．系统函数和任务函数的首字符标志为 $ ，预编译指令首字符标志为 # 。
12．可编程逻辑器件的优化过程主要是对速度和资源的处理过程。
13、大型数字逻辑电路设计采用的IP核有软IP、固IP和硬IP。

二、选择题
1、已知 “a =1b’1; b=3b'001;”那么{a,b}＝（  C   ）
   (A) 4b'0011  (B) 3b'001  (C) 4b'1001  (D) 3b'101
2、在verilog中，下列语句哪个不是分支语句？（  D    ）
(A) if-else (B) case  (C) casez  (D) repeat
3、Verilog HDL语言进行电路设计方法有哪几种（8分）
①自上而下的设计方法（Top-Down）
②自下而上的设计方法（Bottom-Up）
 ③综合设计的方法
4、在verilog语言中，a=4b'1011，那么   &a=（D   ）
(A) 4b'1011  (B) 4b'1111  (C) 1b'1  (D) 1b'0
5、在verilog语言中整型数据与（ C  ）位寄存器数据在实际意义上是相同的。
  (A) 8  (B) 16  (C) 32  (D) 64
6、大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是___C____ 。
  A．FPGA全称为复杂可编程逻辑器件；
  B．FPGA是基于乘积项结构的可编程逻辑器件；
  C．基于SRAM的FPGA器件，在每次上电后必须进行一次配置；
D．在Altera公司生产的器件中，MAX7000系列属FPGA结构。
 7. 子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；指出下列哪些方法是面积优化___B______。
   ①流水线设计
 ②资源共享
 ③逻辑优化
 ④串行化
 ⑤寄存器配平
  ⑥关键 路径法
  A．①③⑤ B．②③④     C．②⑤⑥  D．①④⑥
8、下列标识符中，_____A_____是不合法的标识符。
 A．9moon     B．State0    C． Not_Ack_0   D． signall
9、 下列语句中，不属于并行语句的是：____D___
A. 过程语句     B．assign语句  C．元件例化语句  D．case语句
10、P,Q,R都是4bit的输入矢量，下面哪一种表达形式是正确的 5)
1)input P[3:0],Q,R;
2)input P,Q,R[3:0];
3)input P[3:0],Q[3:0],R[3:0];
4)input [3:0] P,[3:0]Q,[0:3]R;
5)input [3:0] P,Q,R;
11、请根据以下两条语句的执行，最后变量A中的值是___①___。
reg [7:0] A;
A=2'hFF;
① 8'b0000_0011 ② 8'h03 ③ 8'b1111_1111 ④ 8'b11111111

12. 基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入 →  综合
→___     __→          →适配→编程下载→硬件测试。正确的是 B           。
①功能仿真 ②时序仿真 ③逻辑综合 ④配置 ⑤分配管脚
  A．③①   B．①⑤   C．④⑤  D．④②
三、EDA名词解释（10分）
ASIC      专用集成电路          RTL        寄存器传输级
 FPGA      现场可编程门阵列     SOPC       可编程片上系统
 CPLD      复杂可编程逻辑器件   LPM       参数可定制宏模块库
EDA   电子设计自动化        IEEE       电子电气工程师协会
IP       知识产权核            ISP         在线系统可编程

三、简答题
1、简要说明仿真时阻塞赋值与非阻塞赋值的区别
非阻塞（non-blocking)赋值方式 ( b<= a)：
b的值被赋成新值a的操作, 并不是立刻完成的，而是在块结束时才完成；块内的多条赋值语句在块结束时同时赋值；硬件有对应的电路。阻塞（blocking)赋值方式 ( b = a)：b的值立刻被赋成新值a；完成该赋值语句后才能执行下一句的操作；硬件没有对应的电路，因而综合结果未知。
阻塞赋值是在该语句结束是立即完成赋值操作；非阻塞赋值是在整个过程块结束是才完成赋值操作。
2、简述有限状态机FSM分为哪两类？有何区别？有限状态机的状态编码风格主要有哪三种？
根据内部结构不同可分为摩尔型状态机和米里型状态机两种。摩尔型状态机的输出只由当前状态决定，而次态由输入和现态共同决定；米里型状态机的输出由输入和现态共同决定，而次态也由输入和现态决定。
状态编码主要有三种：连续二进制编码、格雷码和独热码。

3、简述基于数字系统设计流程包括哪些步骤?
包括五个步骤：
⑴、设计输入：将设计的结构和功能通过原理图或硬件描述语言进行设计或编程，进行语法或逻辑检查，通过表示输入完成，否则反复检查直到无任何错误。
⑵、逻辑综合：将较高层的设计描述自动转化为较低层次描述的过程，包括行为综合，逻辑综合和版图综合或结构综合，最后生成电路逻辑网表的过程。
⑶、布局布线：将综合生成的电路网表映射到具体的目标器件中，并产生最终可下载文件的过程。
⑷、仿真：就是按照逻辑功能的算法和仿真库对设计进行模拟，以验证设计并排除错误的过程，包括功能仿真和时序仿真。
⑸、编程配置：将适配后生成的编程文件装入到PLD器件的过程，根据不同器件实现编程或配置。
4、简述Verilog HDL编程语言中函数与任务运用有什么特点？
函数和任务都能独立完成相应电路功能，通过在同一模块中的调用实现相应逻辑电路功能。但它们又有以下不同：
⑴、函数中不能包含时序控制语句，对函数的调用，必须在同一仿真时刻返回。而任务可以包含时序控制语句，任务的返回时间和调用时间可以不同。
⑵、在函数中不能调用任务，而任务中可以调用其它任务和函数。但在函数中可以调用其它函数或函数自身。
⑶、函数必须包含至少一个端口，且在函数中只能定义input端口。任务可以包含0个或任何多个端口，且可以定义input、output和inout端口。
⑷、函数必须返回一个值，而任务不能返回值，只能通过output 或inout端口来传递执行结果。
5、简述FPGA与CPLD两种器件应用特点。
CPLD与FPGA都是通用可编程逻辑器件，均可在EDA仿真平台上进行数字逻辑电路设计，它们不同体现在以下几方面：
⑴FPGA集成度和复杂度高于CPLD，所以FPGA可实现复杂逻辑电路设计，而CPLD适合简单和低成本的逻辑电路设计。
⑵、FPGA内主要由LUT和寄存器组成，倾向实现复杂时序逻辑电路设计，而CPLD内主要由乘积项逻辑组成，倾向实现组合逻辑电路设计。
⑶、FPGA工艺多为SRAM、flash等工艺，掉电后内信息消失，所以该类型需外配存储器，而CPLD工艺多为EEPROM等工艺，掉电后信息不消失，所以不用外配存储器。
⑷、FPGA相对CPLD成本高，但都可以在内都镶嵌硬核和软核，实现片上系统功能。
2、 简述有限状态机FSM分为哪两类？有何区别？有限状态机的状态编码风格主要有哪三种？FSM
的三段式描述风格中，三段分别描述什么？（本题6分）
答：Mearly型，Moore型；前者与输入与当前状态有关，而后者只和当前状态有关；Binary，Gray，
One-Hot编码；分别为状态保存，状态切换，输出；

四、计算题
 1、   利用有限状态机，以格雷码编译方式设计一个从输出信号序列中检测出101信号的电路图，其方块图、状态图和状态表如图表示。

module melay(clk,Din,reset,Qout);
input clk,reset;
input Din;
output Qout;
reg Qout;
parameter[1:0] S0=2'b00,S1=2'b01,S2=2'b11;
reg[1:0] CS;
reg[1:0] NS;

always @(posedge clk or posedge reset)
begin
if(reset==1'b01)
CS=S0;
else CS=NS;
end

always @(CS or Din)
begin
case(CS)
S0:beign
if(Din==1'b0)
begin
NS=S0;
Qout=1'b0;
end
else
begin
NS=S1;
Qout=1'b0;
end
end
S1:begin
if(Din==1'b0)
begin
NS=S2;
Qout=1'b0;
end
else
begin
NS=S1;
Qout=1'b0;
end
end
S2:beign
if(Din==1'b0)
begin
NS=S0;
Qout=1'b0;
end
else
begin
NS=S1;
Qout=1'b0;
end
end

endcase
end
endmodule

4、下面是通过case语句实现四选一电路部分程序，将横线上的语句补上，使程序形成完整功能。

case({s1,s0})
2’b00:out=i0;
2’b01:out=i1;
2’b10:out=i2;
2’b11:out=i3;
4、根据图3给定的两个2位全加器信号关系及实现的4位全加器功能部分程序，在下列部分程序中的横线上填入必要语句，实现4位全加器的完整功能。

2位加法器
ai
bi
ci
sum
cout

2位加法器
ai
bi
ci
sum
cout
sum4(3..2)))
cout4
a(1..0)
b(1..0)
c
c0
a(3..2)
b(3..2)
sum4(1..0)
图3

//底层4位全加器程序
module add2(ai,bi,ci,sum,cout);
input [1:0]ai,bi;input ci;
output [1:0]sum; reg [1:0]sum;
output cout;reg cout;
always @(ai,bi,ci)
{cout,sum}=ai+bi+ci;
endmodule
//顶层8位全加器程序
module fadd4(a,b,c,sum4,cout4);
input [3:0]a,b;input c;
output [3:0] sum4output cout4;
wire c0;
add4 U1( a[1:0],b[1:0],c,c0,sum4[1:0]);
add4 U2( a[3:0],b[3:0],c0,count4,sum4[3:0]);
endmodule

5、 根据下列给定的仿真输入输出波形图2，说明完成此功能的电路是什么功能电路？并写出对应的Verilog HDL描述程序（图中clk,clr为输入，q,c为输出）。
4进制加法计数器

module counter(clk,clr,q,c)
input clk,clr;
output ret[1:0] q;
output c;
always@(posedge clk or negedge clr)
begin
if(~clr) q<=2’h0;
else
begin
if(2’h3==q) q<=2’h0;
else q<=q+2’h1;
end
end
assign c=(2’h3==q)
endmodule
6、采用结构描述方法设计一个二进制数字半加器，输入数据ai与bi，并将和输出到so，进位输出到co，给出详细设计过程。

输入
输出
ai
bi
so
co
0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1

由输入输出逻辑表达式，采用与门and和异或门xor进行结构描述的程序如下：（6分）
module hadd (ai,bi,so,co);
input ai,bi;
output so,co;
xor(so,si,ci);
and(co,ai,bi);
endmodule
6、 采用结构描述方法设计一个二进制数字比较器，比较输入数据a与b的大小，并分别输出到x，y和z，给出详细设计过程。

not(not_a,a);
not(not_b,b);
and(ab,a,b);
and(not_ab,not_a,not_b);
or(x,ab,not_ab);
and(y,not_a,b);
and(z,a,not_b);

7、采用结构描述方法设计一个3人竞选数字电路，输入数据[2:0]x，要求2人以上为1表示通过，且输出为y为1，否则输出相反，给出详细设计过程。
module three1(x,y);
input [2:0] x; output y;
y=a&b+a&c+b&c=ab+ac+bc;
wire a,b,c;
and(a,x[0],x[1]); and(b,x[1],x[2]); and(c,x[1],x[0]);
or(y,a,b,c) ;
endmodule

五、 程序注解（20分,每空1分）
   end
endmodule
 本程序的逻辑功能是：    7人投票表决器

六、VerilogHDL编程题（1、2小题10分，3小题20分）     要求：写清分析设计步骤和注释。
1.试用Verilog HDL描述一个带进位输入、输出的8位全加器。
端口：A、B为加数，CIN为进位输入，S为和，COUT为进位输出
module add4v(a,b,ci,s,co);
 input[3:0] a;
input[3:0] b;
input  ci;
 output[3:0] s;
 output co;
   wire[3:0] carry;
   function fa_s(input a,input b,input ci);   fa_s  = a ^ b ^ ci;    endfunction
   function fa_c(input a,input b,input ci);       fa_c = a & b | a & ci | b & ci;    endfunction
   assign  s[0] = fa_s(a[0],b[0],ci);    assign  carry[0] = fa_c(a[0],b[0],ci);
 assign s[1] = fa_s(a[1],b[1],carry[0]);    assign carry[1] = fa_c(a[1],b[1],carry[0]);
   assign s[2] = fa_s(a[2],b[2],carry[1]);    assign carry[2] = fa_c(a[2],b[2],carry[1]);
   assign s[3] = fa_s(a[3],b[3],carry[2]);    assign co = fa_c(a[3],b[3],carry[2]); endmodule

// 带同步清0/同步置1(低电平有效)的D触发器.
module dff_syn(q,qn,d,clk,set,reset); //定义模块为diff_syn, 端口为q,qn,d,clk,set,reset
input d,clk,set,reset; output q,qn
reg q,qn; //定义端口d,clk,set,reset为输入端口,q,qn为输出端口
always @(posedge clk) //对clk信号上升沿有效
begin
if(~reset) begin q<=1'b0;qn<=1'b1;end //同步清零,低电平有效
else if(~set) begin q<=1'b1;qn<=1'b0;end //同步置位, 低电平有效
else begin q<=d; qn<=~d; end //q输出为d, qn输出为非d;
end
endmodule //模块结束

3.设计一个带有异步复位控制端和时钟使能控制端的10进制计数器。 端口设定如下：  输入端口：CLK：时钟，RST：复位端，EN：时钟使能端，LOAD：置位控制端， DIN：置位数据端；  输出端口：COUT：进位输出端，DOUT：计数输出端。

module CNT10 (CLK,RST,EN,LOAD,COUT,DOUT,DATA);
input CLK  ,EN, RST, LOAD;
 input [3:0] DATA  ;
output [3:0] DOUT  ;
 output COUT  ;
reg [3:0] Q1  ;
reg COUT ;
assign DOUT = Q1;
always @(posedge CLK or negedge RST)
begin
if (!RST)   Q1 <= 0;
else  if (EN)
begin
if (!LOAD)   Q1 <= DATA;
else if (Q1<9)  Q1 <= Q1+1;
else     Q1 <= 4'b0000;
end
end
always @(Q1)
if (Q1==4'h9)  COUT = 1'b1;
else          COUT = 1'b0;
endmodule
