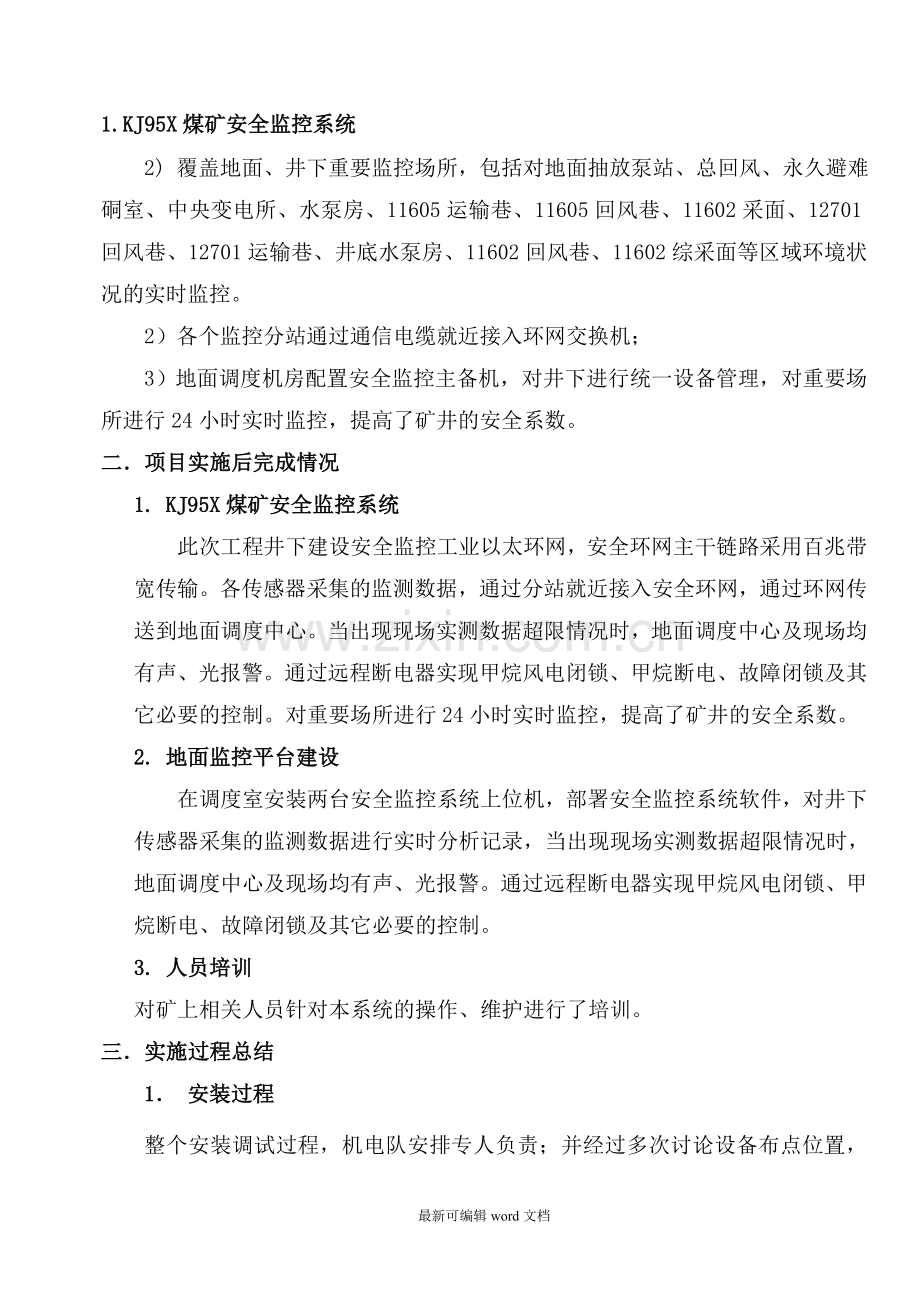

贵州省织金县城关镇兴发煤矿KJ95X煤矿安全监控系统 项目自评验收报告天地（常州）自动化股份有限公司二一八年十二月1.KJ95X煤矿安全监控系统2) 覆盖地面、井下重要监控场所，包括对地面抽放泵站、总回风、永久避难硐室、中央变电所、水泵房、11605运输巷、11605回风巷、11602采面、12701回风巷、12701运输巷、井底水泵房、11602回风巷、11602综采面等区域环境状况的实时监控。2）各个监控分站通过通信电缆就近接入环网交换机；3）地面调度机房配置安全监控主备机，对井下进行统一设备管理，对重要场所进行24小时实时监控，提高了矿井的安全系数。二项目实施后完成情况1. KJ95X煤矿安全监控系统此次工程井下建设安全监控工业以太环网，安全环网主干链路采用百兆带宽传输。各传感器采集的监测数据，通过分站就近接入安全环网，通过环网传送到地面调度中心。当出现现场实测数据超限情况时，地面调度中心及现场均有声、光报警。通过远程断电器实现甲烷风电闭锁、甲烷断电、故障闭锁及其它必要的控制。对重要场所进行24小时实时监控，提高了矿井的安全系数。2. 地面监控平台建设在调度室安装两台安全监控系统上位机，部署安全监控系统软件，对井下传感器采集的监测数据进行实时分析记录，当出现现场实测数据超限情况时，地面调度中心及现场均有声、光报警。通过远程断电器实现甲烷风电闭锁、甲烷断电、故障闭锁及其它必要的控制。3. 人员培训对矿上相关人员针对本系统的操作、维护进行了培训。三实施过程总结1 安装过程整个安装调试过程，机电队安排专人负责；并经过多次讨论设备布点位置，设备通过RS485传输至千兆环网平台并最终传输至调度室上位机上。系统安装完成后实现了兴发煤矿的常规重要场所24小时实时监控，甲烷风电闭锁、甲烷断电、故障闭锁及其它必要的控制，提高了矿井的安全系数。 2 系统测试投入使用前，合作双方根据技术协议和现场要求，对系统进行了全面测试，测试的主要内容包括：1.满足AQ6201-新版煤矿安全监控系统通用技术要求功能要求；2.具有传感器、电源、执行器的即插即用功能，有新设备接入时，系统自动识别所接设备类型，用户仅需配置设备安装地点及断电关系即可使用，简化操作；3.具有在线标校功能，可在传感器、地面软件设置或取消传感器标校状态，系统软件自动标识、记录传感器标校状态，从而在减少因标校操作产生误报警的情况下，减少标校窗口时间，提高标校效率，缩短监控时段盲区；4.具有分级报警功能，根据瓦斯浓度大小、主扇停风、同一区域多处报警等异常情况，并结合报警持续时间，将监控系统报警分为：初级报警（蓝色报警）、一级报警（黄色报警）、二级报警（橙色报警）、三级报警(红色报警)，并针对不同的报警级别，通知不同用户，实现报警信息分级响应；5.具有数据加密功能，采用同态加密、SHA256、SHA512、DES、RSA等混合加密算法，实现对监控系统配置信息、历史数据的高效、安全加密和存储，保证监控系统数据安全；6.具有短信通知功能，可在紧急情况下，根据信息严重程度，自动通知不同专业、不同级别领导，实现分级、快速响应；7.具有大容量数据存储功能，采用大容量数据库实现密采数据存储；8.具有GIS图形、矢量图形展示功能；9.具有电源管理功能，可实现智能电源的远程实时在线监测，以及远程手动、自动充放电管理；10.具有自定义报表功能，可根据实际情况灵活自定义报表，并进行查询打印；11.具有煤与瓦斯突出预报警功能、瓦斯涌出量预测功能；12.具有在用监控系统达标检测功能，通过构建矿井模型，自动检测矿井传感器漏装，报警、断电、复电门限设置错误等隐患，并进行报警；13.具有Web发布功能，实现具有浏览器的实时及历史的数据、报警、曲线查看功能；14.具有移动信息发布功能，可在安卓系统下实时查看监控系统报警、断电、故障、实时数据等信息；15.具有OPC、文本文件等联网上传接口，可实现与煤矿安全监控系统检查分析工具对接数据；16.具有瓦斯抽放功能，可查询瓦斯抽放管道实时数据，可查询抽放管路日报、月报、年报；17.具有多系统融合功能，在矿方按照接入系统提供人员定位、IP广播、视频监测、提升监控、皮带集控、水泵监测、电力监测等系统接入数据情况下，可实现多系统接入及联动。3 安装测试过程调整举例在系统调试过程中，井下水泵房水位传感器不通，经检查为通讯线缆松动，重新连接后恢复正常。三评价过程：此次工程井下建设安全监控工业以太环网，安全环网主干链路采用百兆带宽传输。各传感器采集的监测数据，通过分站就近接入安全环网，通过环网传送到地面调度中心。当出现现场实测数据超限情况时，地面调度中心及现场均有声、光报警。通过远程断电器实现甲烷风电闭锁、甲烷断电、故障闭锁及其它必要的控制。解决了重要场所进行24小时实时监控，提高了矿井的安全系数。兴发煤矿KJ95X煤矿安全监控系统工程设计方案具有成熟可靠、维护量小、适合扩容升级、操作灵活等特点，系统既能够满足生产调度指挥的需求，也符合当今安全监控系统升级改造的新标准。系统框图如下图。图1系统架构图3.1地面监控系统组成地面监控系统由监控计算机和KJ95X煤矿安全监控系统软件组成。上位机通过上位机软件和监控分站进行通信，并记录保存以备日后查询。操作人员通过上位机软件对井下传感器进行操作。3.2 KJ95X煤矿安全监控系统软件部分上位机画面展示： 图2设备状态 图3测点定义功能四改进建议1.加强人员培训，特别是机电队维护人员的培训。2.定期进行回访，对系统操作人员进行定期培训，避免人员流动而无法操作软件。五评价结果本系统满足AQ6201-新版煤矿安全监控系统通用技术要求功能要求，操作方便，显示直观。经两个多月的运行，证明该系统所应用的技术先进；软硬件设计科学合理；工作安全可靠；操作直观灵活该。系统工程设计方案具有成熟可靠、维护量小、适合扩容升级、操作灵活等特点，系统既能够满足生产调度指挥的需求，也符合当今安全监控系统升级改造的新标准，提高了矿井的安全系数。施工单位：天地（常州）自动化股份有限公司 建设单位：织金县城关镇兴发煤矿 此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好最新可编辑word文档
