zw户内永磁真空断路器.pptx

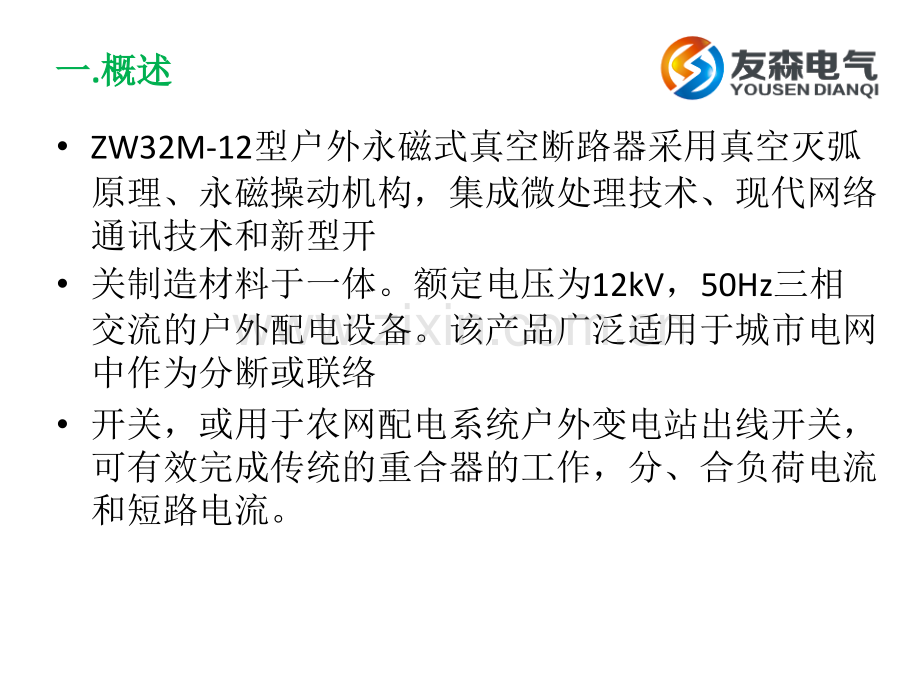

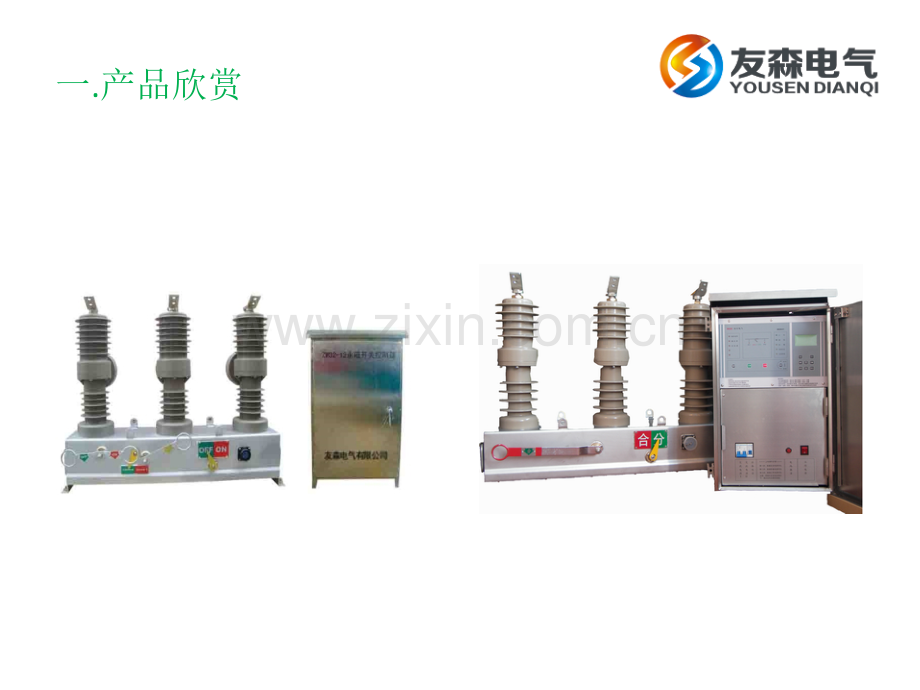

一.产品欣赏一一.概述概述ZW32M-12型户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代网络通讯技术和新型开关制造材料于一体。额定电压为12kV，50Hz三相交流的户外配电设备。该产品广泛适用于城市电网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。二二.型号及含义型号及含义1、结构简单：采用全新设计的永磁操动机构，进一步减少了机械零部件。2、可靠性高：控制器集成了防跳功能，可有效的识别故障电流与合闸浪通电流，准确实现保。3、寿命长：采用永磁机构使断路器的机械特性更加可靠，使得包括灭弧室在内的整机综合机械寿命比原型号提高了数倍，寿命高达6万次。4、控制技术先进：标准配置有（30m）无线遥控操作功能，且同时备有手动操作功能，控制器留有标准的通信接口，通过加扩无线数据通信模块，可以方便的组网，实现四遥，实现远程数据交。5、功能强大：通过扩展，可以方便的构成重合器、分段器，用于区分永久性故障和暂时性故障，同时利用永磁机构控制器的控制功能，可以按客户的要求实现各种不同的组网、保护、运行功能。6、操作功小：利用永磁机构的性能、配合长寿命的电池，直接从CT取能，并可直接的将该断路器升级为重合器、分段器，可大幅提高电网的供电质量。届时只需要系统平均每天6小时超过20%的负荷率，控制器与电池的能量就可平衡，用户只需将断路器接入到电网系统，无需架设控制电源，即可长期正常工作。二二.型号及含义型号及含义1、结构简单：采用全新设计的永磁操动机构，进一步减少了机械零部件。2、可靠性高：控制器集成了防跳功能，可有效的识别故障电流与合闸浪通电流，准确实现保。3、寿命长：采用永磁机构使断路器的机械特性更加可靠，使得包括灭弧室在内的整机综合机械寿命比原型号提高了数倍，寿命高达6万次。4、控制技术先进：标准配置有（30m）无线遥控操作功能，且同时备有手动操作功能，控制器留有标准的通信接口，通过加扩无线数据通信模块，可以方便的组网，实现四遥，实现远程数据交。5、功能强大：通过扩展，可以方便的构成重合器、分段器，用于区分永久性故障和暂时性故障，同时利用永磁机构控制器的控制功能，可以按客户的要求实现各种不同的组网、保护、运行功能。6、操作功小：利用永磁机构的性能、配合长寿命的电池，直接从CT取能，并可直接的将该断路器升级为重合器、分段器，可大幅提高电网的供电质量。届时只需要系统平均每天6小时超过20%的负荷率，控制器与电池的能量就可平衡，用户只需将断路器接入到电网系统，无需架设控制电源，即可长期正常工作。三三.使用环境条件使用环境条件周围空气温度上限值不超过+40,下限值不超过-25,24小时的平均气温值不超过+35。安装地点的海拔高度不超过2000 米。大气的相对湿度在周围空气温度为+40的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的月平均最低 温度为+25时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。污染等级为三级。运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。三三.使用环境条件使用环境条件周围空气温度上限值不超过+40,下限值不超过-25,24小时的平均气温值不超过+35。安装地点的海拔高度不超过2000 米。大气的相对湿度在周围空气温度为+40的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的月平均最低 温度为+25时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。污染等级为三级。运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。四四.主要规格及技术参数主要规格及技术参数五五.技术参数技术参数 八八.订货须知订货须知用户订货时应说明产品的名称、型号、额定短路 开断电流、额定电流、电流互感器的变比及操作机 构的操作方式、操作电源。用户如有其它特殊要求，请订货时注明。九九.质量承诺质量承诺 本公司承诺，自产品从出厂时算起13个月之内，若有产品制造质量问题，本公司负责免费维修，终身维护。谢谢欣赏谢谢欣赏谢谢欣赏谢谢欣赏谢谢欣赏谢谢欣赏谢谢欣赏谢谢欣赏
