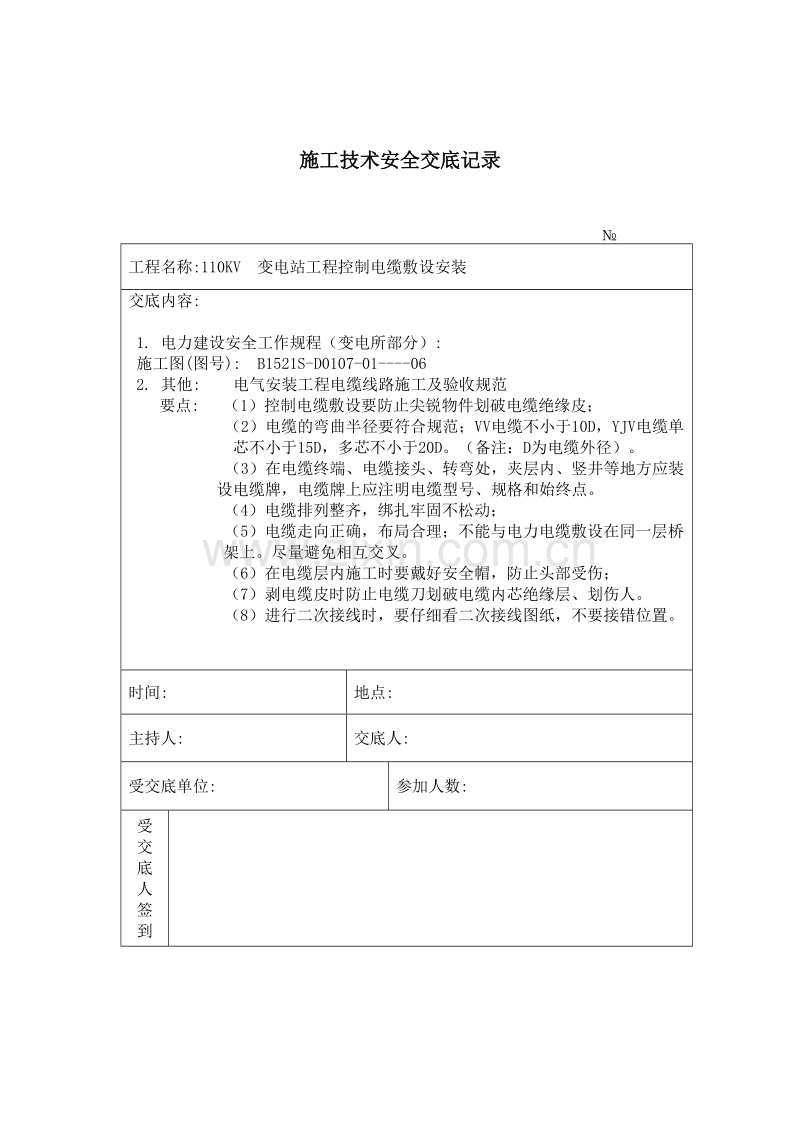

控制电缆敷设安装 施工技术安全交底记录.doc

施工技术安全交底记录 工程名称:110KV 变电站工程控制电缆敷设安装交底内容:1. 电力建设安全工作规程（变电所部分）: 施工图(图号): B1521S-D0107-01-062. 其他: 电气安装工程电缆线路施工及验收规范 要点: （1）控制电缆敷设要防止尖锐物件划破电缆绝缘皮；（2）电缆的弯曲半径要符合规范；VV电缆不小于10D，YJV电缆单芯不小于15D，多芯不小于20D。（备注：D为电缆外径）。（3）在电缆终端、电缆接头、转弯处，夹层内、竖井等地方应装设电缆牌，电缆牌上应注明电缆型号、规格和始终点。（4）电缆排列整齐，绑扎牢固不松动；（5）电缆走向正确，布局合理；不能与电力电缆敷设在同一层桥架上。尽量避免相互交叉。（6）在电缆层内施工时要戴好安全帽，防止头部受伤；（7）剥电缆皮时防止电缆刀划破电缆内芯绝缘层、划伤人。（8）进行二次接线时，要仔细看二次接线图纸，不要接错位置。时间: 地点: 主持人: 交底人: 受交底单位: 参加人数: 受交底人签到
