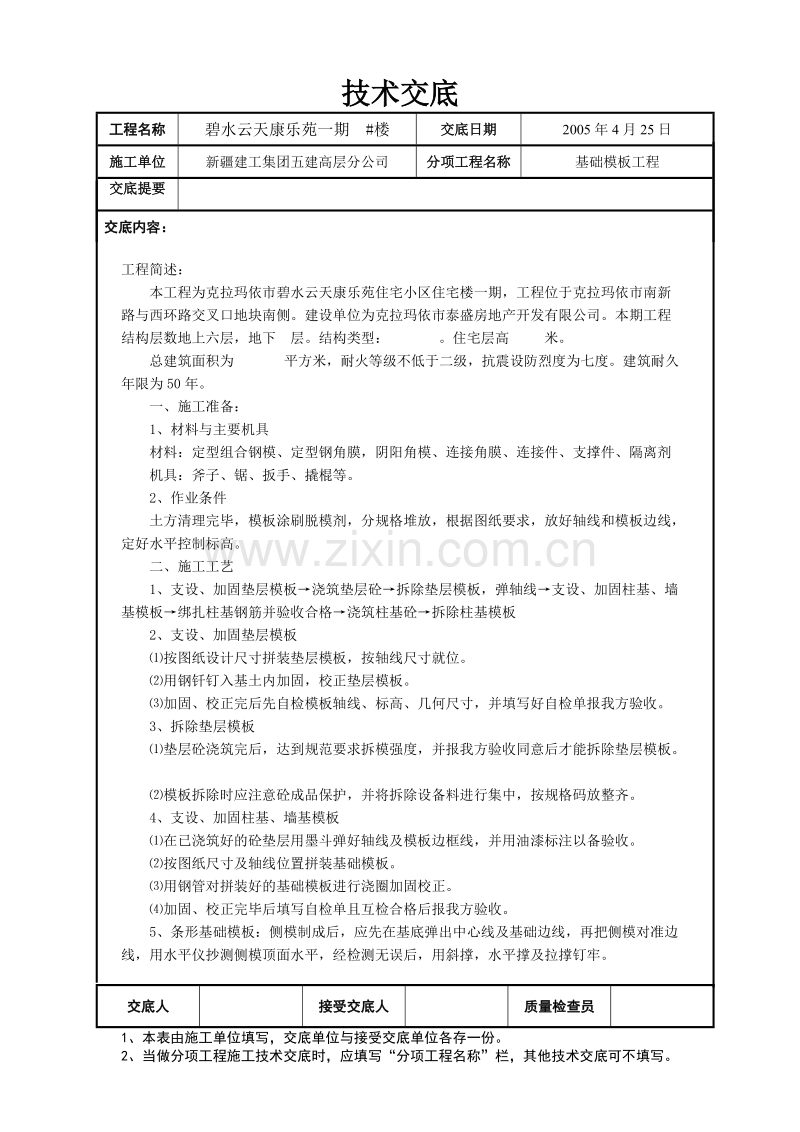

基础模板工程技术交底.doc

技术交底
工程名称
碧水云天康乐苑一期 #楼
交底日期
2005年4月25日
施工单位
新疆建工集团五建高层分公司
分项工程名称
基础模板工程
交底提要

交底内容：

工程简述：
本工程为克拉玛依市碧水云天康乐苑住宅小区住宅楼一期，工程位于克拉玛依市南新路与西环路交叉口地块南侧。建设单位为克拉玛依市泰盛房地产开发有限公司。本期工程结构层数地上六层，地下 层。结构类型： 。住宅层高 米。
总建筑面积为 平方米，耐火等级不低于二级，抗震设防烈度为七度。建筑耐久年限为50年。
一、施工准备：
1、材料与主要机具
材料：定型组合钢模、定型钢角膜，阴阳角模、连接角膜、连接件、支撑件、隔离剂
机具：斧子、锯、扳手、撬棍等。
2、作业条件
土方清理完毕，模板涂刷脱模剂，分规格堆放，根据图纸要求，放好轴线和模板边线，定好水平控制标高。
二、施工工艺
1、支设、加固垫层模板→浇筑垫层砼→拆除垫层模板，弹轴线→支设、加固柱基、墙基模板→绑扎柱基钢筋并验收合格→浇筑柱基砼→拆除柱基模板
2、支设、加固垫层模板
⑴按图纸设计尺寸拼装垫层模板，按轴线尺寸就位。
⑵用钢钎钉入基土内加固，校正垫层模板。
⑶加固、校正完后先自检模板轴线、标高、几何尺寸，并填写好自检单报我方验收。
3、拆除垫层模板
⑴垫层砼浇筑完后，达到规范要求拆模强度，并报我方验收同意后才能拆除垫层模板。
⑵模板拆除时应注意砼成品保护，并将拆除设备料进行集中，按规格码放整齐。
4、支设、加固柱基、墙基模板
⑴在已浇筑好的砼垫层用墨斗弹好轴线及模板边框线，并用油漆标注以备验收。
⑵按图纸尺寸及轴线位置拼装基础模板。
⑶用钢管对拼装好的基础模板进行浇圈加固校正。
⑷加固、校正完毕后填写自检单且互检合格后报我方验收。
5、条形基础模板：侧模制成后，应先在基底弹出中心线及基础边线，再把侧模对准边线，用水平仪抄测侧模顶面水平，经检测无误后，用斜撑，水平撑及拉撑钉牢。
条形基础要防止基础通长方向模板上口不直，宽度不够，下口陷入砼内，拆模时砼缺损。
预防措施：模板应有足够的强度、刚度和稳定性，支模时垂直度要准确，模板上口应撑木块，以控制基础上口宽度并通长拉线，保证上口平直，支撑直接在土坑边时，下面应垫木块。
三、模板拆除的一般要点：
拆除模板的顺序和方法，应按照模板设计的规定进行。若设计无规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板，自上而下，先拆侧向支撑，后拆竖向支撑等原则。
模板工程作业组织，应遵循支模与拆模统一由一个作业班组进行作业。
四、一般项目
现浇结构模板安装的允许偏差
项目
允许偏差（mm）
检验方法
轴线位置
5
钢尺检查
底模表面标高
5
水准仪或拉线，钢尺检查
截面尺寸
基础
10
钢尺检查
柱墙梁
4，-5
钢尺检查
层高
垂直度

6
经纬仪或吊线，钢尺检查

8
经纬仪或吊线，钢尺检查
相邻两板表面高差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
注：检查中心线位置时，应沿纵、横两个方向测，并取其中的较大值。
五、成品保护
坚持模板每次使用后清理板面，涂刷脱模剂。
材料应按编号分类堆放整齐。
六、安全环保措施
支模过程中应遵守安全操作规程，如遇中途停歇，应将就位的支顶模板连接牢固，不得空架浮搁。拆模间歇时，应将松开的部件和模板运走。拆模后木板上的钉子，应及时拔除或敲平，防止钉子扎脚。

交底人

接受交底人

质量检查员

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
