SiteMaster传输线和天线分析仪S3312BC.pptx

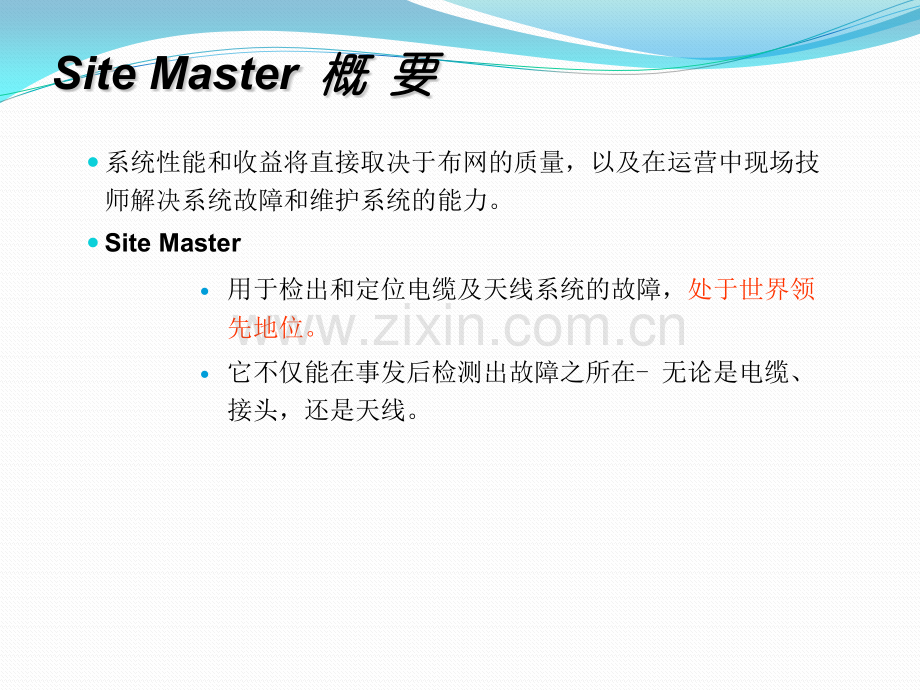

系统性能和收益将直接取决于布网的质量，以及在运营中现场技师解决系统故障和维护系统的能力。Site Master 用于检出和定位电缆及天线系统的故障，处于世界领先地位。它不仅能在事发后检测出故障之所在-无论是电缆、接头，还是天线。Site Master 概概 要要 S331/2B 外外 观观-功率显示和探头 RF Detector S331/2B 外外 观观 和打印机连接和打印机连接 S331/2B 外外 观观 后面板后面板 9 针 RS232接头DC 电源输入RF INRF OUTRF DETECTOR S331/2B 外外 观观 前面板前面板 RS-232接口接口为进一步分析，可通过一根串行电缆下载存储的数据到个人计算机上；或者通过打印计打印输出。用你的笔记本电脑可以在野外自动控制和收集数据。使用调制解调器，还可实现远程操作。坚固的外壳设计坚固的外壳设计坚固的、轻的、并且高度紧凑的外壳，非常适合手持操作和野外环境。为了携带方便，和对意外情况的保护，还提供了一个软背包。高分辨率大屏幕显示高分辨率大屏幕显示高分辨率（640480）的显示特性，对比度可调和背景灯能力，使得在各种光线条件下都很容易实现清晰可见。体积体积公制：25.417.86.10cm英制：1072.4in功能键功能键四个专用的功能键简化了测量任务。S331/2B 外外 观观 前面板前面板 软键软键友好的软功能键菜单和用户界面。设置存储设置存储(SAVE SETUP)可保存十个校准和测试设置，使得重复、多用途测试能够能够更加方便、快速、准确。极限线极限线(LIMIT)建立一个简单、快速的通过/失败测量。全量程的标记能力全量程的标记能力(MARKER)更快、更全面的测量 显示存储显示存储(SAVE DISPLAY)多达200个内存位置给测量数据。可以用字母数字来命名测量数据。自动附加时间和日期信息，简化了日期管理。电缆列表电缆列表可快速选择已有测试参数的电缆。Site Master特有的弹出式菜单，包含了行业中最流行的70多种电缆，并预设了3个频段，使得测量更加准确。开开 机机 开开 机机 按电源开关电源键 开开 机机 仪表需5秒钟进行开机自检，完成后，显示安立标志、型号和版本号。等待10秒继续（也可按ENTER键立即继续）ENTER键 开开 机机 调节对比度对比度键 校校 准准 校校 准准 为了得到精确的测量结果，在做测量前需对仪表校准。在以下情况发生后需重新校准：-设置频率改变 -温度超过校准温度范围 -测试延长线改变 在作校准时，换接三个部件(OSL)OPEN SHORT LOAD(1)(2)(3)开路器 短路器 负载(注意不适用于S251C)校校 准准 校校 准准 校准步骤选择相应的频率范围选择相应的频率范围按按START CAL键键，屏屏显显：CONNECT OPEN or InstaCal TO RF Out PORT根据屏显将校准件连接到根据屏显将校准件连接到RF Out口口按按ENTER键，仪表将完成校准键，仪表将完成校准完成后，在屏幕左上角显示：完成后，在屏幕左上角显示：CAL ONSTART CALENTER校准件 按按 键键 按按 键键 -功功 能能 键键 MODE FREQ/DIST AMPLITUDE SWEEP 按按 键键 -功功 能能 键键 MODE -打开 MODE 选择菜单 -使用上下箭头选择 -使用 ENTER 执行 按按 键键 -功功 能能 键键 FREQ/DIST 在不同的测量MODE下，打开频率或DTF软 键菜单 AMPLITUDE 在不同的测量MODE下，打开幅度软键菜单 SWEEP 在不同的测量MODE下，打开扫描软键菜单 按按 键键 -键区硬键键区硬键 按按 键键 -键区硬键键区硬键 （黑）（黑）0 9 数字键 +/-加减键 小数点 ESCAPE/CLEAR 退出当前操作或清除显示.如正在编辑参数,按此键则清除当前输入值,恢复以前值.再按此键将关闭参数输入.在正常扫描时,按此键将回到上级菜单.上上/下箭头下箭头 增减参数值,刚开机时,此键可调节对比度.ENTER 执行当前操作或参数选定 ON/OF 电源开关.打开此键,恢复上次关机时状态.ESCAPE/CLEAR 按住时打开此键则恢复工厂状态 SYS 系统设置,时钟、自检、状态、语言 按按 键键 -键区硬键（蓝）键区硬键（蓝）背光开关背光开关 对比度调节开关。用箭头和对比度调节开关。用箭头和ENTER键AUTO SCALE 自动比例调节LIMIT 在当前操作模式下显示极限线菜单MARKER 在当前操作模式下显示标记菜单PRINT 通过RS232串口在选定打印机打印屏显RECALL DISPLAY 呼出存储曲线。按此键，出现呼出选择对话框，通过上下箭头和ENTER键完成。要删除已存储曲线，选亮该曲线，用相应软键完成。RECALL SETUP 呼出存储设置。按此键，出现呼出选择对话框，通过上下箭头和ENTER键完成。设置0是工厂状态。RUN/HOLD 运行/保持，在保持状态，可以节约电池电量SAVE DISPLAY 多达200个内存位置给测量数据。可以用字母数字来命名（最多16位）测量数据。自动附加时间和日期信息，简化了日期管理。SAVE SETUP 可保存十个校准和测试设置。按此键，出现存储选择对话框，通过上下箭头和ENTER键完成。START CAL 按此键开始校准 按按 键键 -键区硬键（蓝）键区硬键（蓝）按按 键键 -软软 键键 按按 键键 -软软 键键 在不同的模式下，软键分别代表不同的功能，其功能标记在屏显右侧与软键相对应 按按 键键 -软软 键键 频率菜单 F1 扫描开始频率值。按此键后输入数值，按ENTER完成 F2 扫描结束频率值。按此键后输入数值，按ENTER完成 按按 键键 -软软 键键 距离菜单 D1 距离开始值（虚拟值为0）。按此键后输入数值，按ENTER完成 D2 距离结束值。按此键后输入数值，按ENTER完成 DTF AID 在优化DTF设置中提供交互式 帮助。用上下箭头选择参数编 辑，按ENTER完成 MORE 选择距离子菜单 按按 键键 -软软 键键 距离子菜单LOSS 电缆损耗参数值（范围：0.55.000dB/M）。按此键后输入数值，按ENTER完成PROP VEL 相对传输速率值(范围：0.0101.000)。按此键后输入数值，按ENTER完成 CABLE 可以打开两个电缆选择夹：通用电缆和定制电缆。定制电缆可以多达24种用户自定电缆参数（通过仪表软件包下载）。用上下箭头选择，按ENTER完成。WINDOW 在DTF计算时，打开FFT窗口类型菜单。用上下箭头选择，按ENTER完成。BACK 选返回距离菜单。按按 键键 -软软 键键 扫描 菜单RESOLUTION 设置分辨率参数。可选130、259、517数据点（在DTF模式可通过DTF-AID调节）SINGLE SWEEP 选择单次扫描或连续扫描。在单次扫描模式，每次扫描必须通过RUN/RUN键激活TRACE MATH 打开曲线验算功能。将显示的实时曲线和任何存储曲线进行比较TRACE OVERLAY 打开曲线覆盖功能。将存储曲线覆盖在显示的实时曲线上 按按 键键 -软软 键键 扫描 菜单RBW 设置分辨率带宽以便能适应自动范围（AUTO）或手动调节（MANUAL）VBW 设置视频带宽以便能适应自动范围（AUTO）或手动调节（MANUAL）MAX HOLD 显示和保持输入信号的最大响应CONT/SINGLE 选择单次扫描或连续扫描 按按 键键 -软软 键键 MARKER 菜单菜单 M1 打开标记1设置菜单 -ON/OFF 设置或取消标记1 -EDIT 设置标记参数 -MARKER TO PEAK 将标记设置到频率或 距离的最大值处 -MARKER TO VALLEY 将标记设置到频率或 距离的最小值处 -BACK 返回上级菜单 按按 键键 -软软 键键 MARKER 菜单（菜单（M2、M3、M4完全相同）完全相同）M2 打开标记2设置菜单 -ON/OFF 设置或取消标记2 -EDIT 设置标记参数 -DELTA（Mx-M1)显示频率或距离差 -MARKER TO PEAK 将标记设置到频率或 距离的最大值处 -MARKER TO VALLEY 将标记设置到频率或 距离的最小值处 -BACK 返回上级菜单 LIMIT 菜单（在菜单（在FREQ或或DTF模式）模式）SINGLE LIMIT 设置单段极限值（dBm)-ON/OFF 设置或取消极限值 -EDIT 设置极限值参数 -BACK 返回上级菜单 按按 键键 -软软 键键 SYS 菜单菜单OPTIONS 条件选择条件选择 -UNITS 选择测量单位（英制或公制）选择测量单位（英制或公制）-PRINTER 选择打印机选择打印机 -FIXED CW OFF-在所选频率的中心点出现窄带频率在所选频率的中心点出现窄带频率 ON-在所选频率的中心点出现中心频率在所选频率的中心点出现中心频率 -CHANGE DATE FORMAT 变换日期格式变换日期格式 -BACK 菜单菜单 按按 键键 -软软 键键 SYS 菜单菜单CLOCK 时间选择时间选择 -HOUR 设置小时设置小时 -MINUTE 设置分钟设置分钟 -MONTH 设置月设置月 -DAY 设置日设置日 -YEAR 设置年设置年 -BACK 菜单菜单 按按 键键 -软软 键键 SYS 菜单菜单SELF TEST 仪表自检仪表自检STATUS 显示仪表当前状态（校准、温度、电池充电，显示仪表当前状态（校准、温度、电池充电，按按ESCAPE返回返回LANGUAGE 选择显示语言（英语、法语、德语、西班牙语、选择显示语言（英语、法语、德语、西班牙语、汉语和日语，虚拟设置是英语）汉语和日语，虚拟设置是英语）按按 键键 -软软 键键 符符 号号 符符 号号 仪表处于保持状态，节约电量错误，偶尔发生可能是另外天线的干扰，连续发生则需检修仪表锁定错误，如此时电池满电量，需检修仪表环境温度超过校准温度范围时发生闪烁，此时应重新校准 符符 号号 电池电量显示仪表正在进行内部数据处理仪表已校准仪表已用InstaCal校准仪表未校准 操操 作作 系统回损测试系统回损测试被测设备：和天线相连的传输线被测设备：和天线相连的传输线目的：测试末端和天线相连时传输线的性能目的：测试末端和天线相连时传输线的性能 操操 作作 系系 统统 回回 损损 操操 作作 系系 统统 回回 损损 操作步骤 按MODE键 选择FREQ-RETURN LOSS 设置开始和结束频率F1和F2 仪表校准 将被测设备连接到仪表，仪表将显示一条曲线 按SAVE DISPLAY，将曲线存储 操操 作作 系系 统统 回回 损损 测试结果 插入损耗测试插入损耗测试被测设备：短路的传输线被测设备：短路的传输线目的：测试电缆系统的信号衰减指标目的：测试电缆系统的信号衰减指标 操操 作作 插插 入入 损损 耗耗 操作步骤 按MODE键 选择FREQ-CABLE LOSS 设置开始和结束频率F1和F2 将测试延长电缆连接到RF口，仪表校准 存储校准设置 将被测设备连接到仪表延长电缆，仪表将显示一条曲线 按AMPLITUDE，并设置TOP和BOTTOM 按MARKER 将M1设置为MARKER TO PEAK 将M2设置为MARKER TO VALLEY 计算插入损耗为：(M1+M2)/2 按SAVE DISPLAY，将曲线存储 操操 作作 插插 入入 损损 耗耗 测试结果（样图)操操 作作 插插 入入 损损 耗耗 DTF传输线测试传输线测试被测设备：带负载的传输线被测设备：带负载的传输线目的：测试传输线各组成部分及故障点定位目的：测试传输线各组成部分及故障点定位 操操 作作 D T F 操作步骤(1)按MODE键 选择DTF-RETURN LOSS 将测试延长电缆连接到RF口，仪表校准 存储校准设置 将被测设备连接到仪表延长电缆，仪表将显示一条曲线 按FREQ/DIST 设置D1和D2，仪表虚拟值为0 按DTF-AID，选择合适的电缆类型 按SAVE DISPLAY，将曲线存储 记录连接器变化 操操 作作 D T F 操作步骤(2)按MODE键 选择DTF-SWR 将测试延长电缆连接到RF口，仪表校准 存储校准设置 将被测设备连接到仪表延长电缆，仪表将显示一条曲线 按FREQ/DIST 设置D1和D2，仪表虚拟值为0 按DTF-AID，选择合适的电缆类型 按SAVE DISPLAY，将曲线存储 记录连接器变化 操操 作作 D T F 测试结果（样图)操操 作作 D T F 操操 作作 公公 式式 mW到V(50)P:功率(Watts)V:电压(Volts)R:阻抗()操操 作作 公公 式式 功率密度到场强 E:场强(V/m)Pd:功率密度(W/m2)操操 作作 公公 式式 功率密度 Pd:功率密度(W/m2)Pt:传输功率(Watts)Gt:传输天线增益 r:到天线的距离(m)操操 作作 缩缩 写写 SWR：STANDING WAVE RATIO 驻波比RL：RETURN LOSS 回波损耗CL：CABLE LOSS 电缆损耗DTF：DISTANCE-TO-FAULT 故障点定位FDR：Frequency Domain Reflectometry 频域反射LNA：LOW NOISE AMPLIFIER 低噪声放大器
