地上主体结构砼交底公司表格.docx

资源描述

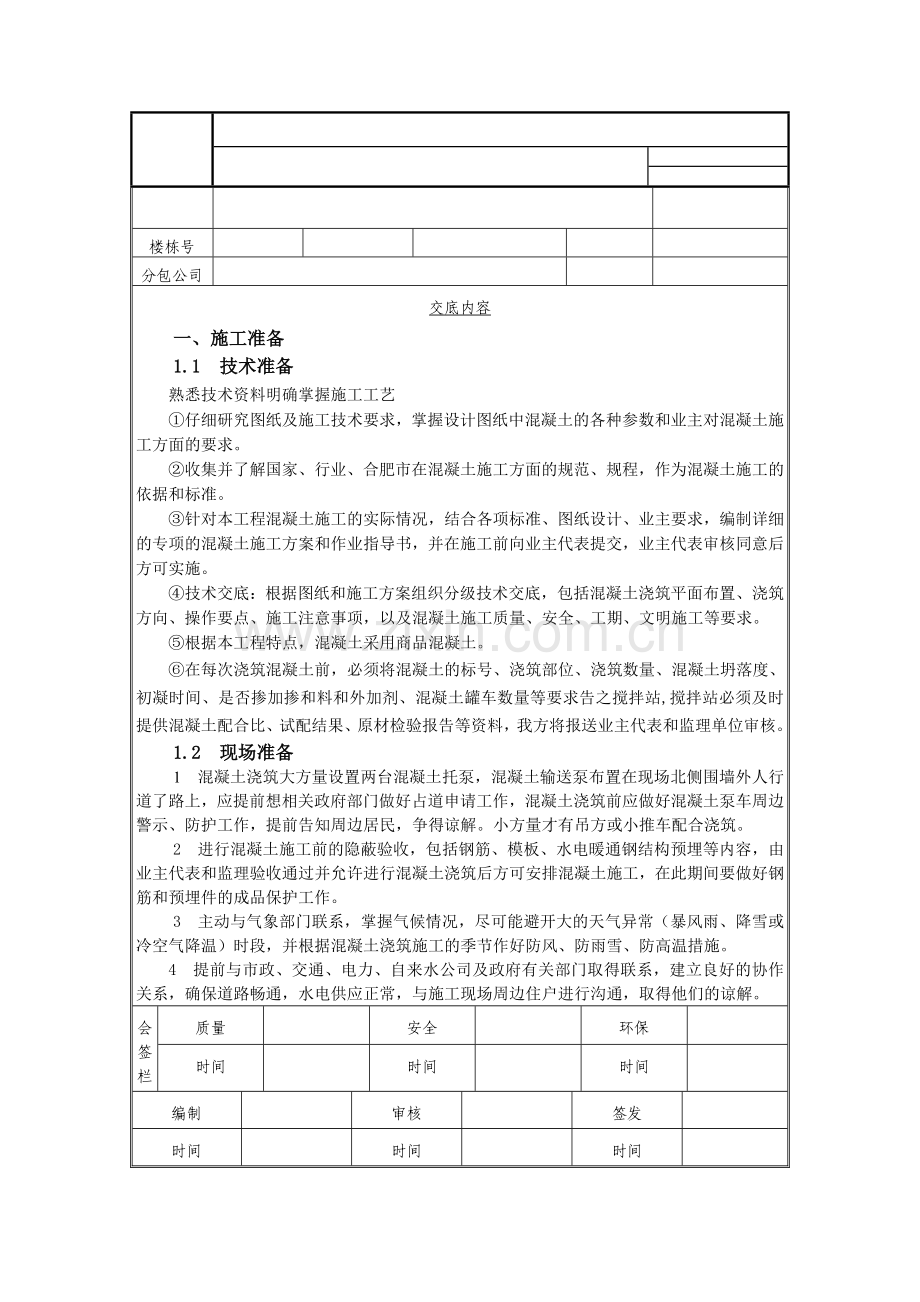

楼栋号分包公司交底内容一、施工准备 1.1 技术准备熟悉技术资料明确掌握施工工艺 ①仔细研究图纸及施工技术要求，掌握设计图纸中混凝土的各种参数和业主对混凝土施工方面的要求。 ②收集并了解国家、行业、合肥市在混凝土施工方面的规范、规程，作为混凝土施工的依据和标准。 ③针对本工程混凝土施工的实际情况，结合各项标准、图纸设计、业主要求，编制详细的专项的混凝土施工方案和作业指导书，并在施工前向业主代表提交，业主代表审核同意后方可实施。 ④技术交底：根据图纸和施工方案组织分级技术交底，包括混凝土浇筑平面布置、浇筑方向、操作要点、施工注意事项，以及混凝土施工质量、安全、工期、文明施工等要求。 ⑤根据本工程特点，混凝土采用商品混凝土。 ⑥在每次浇筑混凝土前，必须将混凝土的标号、浇筑部位、浇筑数量、混凝土坍落度、初凝时间、是否掺加掺和料和外加剂、混凝土罐车数量等要求告之搅拌站,搅拌站必须及时提供混凝土配合比、试配结果、原材检验报告等资料，我方将报送业主代表和监理单位审核。 1.2 现场准备 1 混凝土浇筑大方量设置两台混凝土托泵，混凝土输送泵布置在现场北侧围墙外人行道了路上，应提前想相关政府部门做好占道申请工作，混凝土浇筑前应做好混凝土泵车周边警示、防护工作，提前告知周边居民，争得谅解。小方量才有吊方或小推车配合浇筑。 2 进行混凝土施工前的隐蔽验收，包括钢筋、模板、水电暖通钢结构预埋等内容，由业主代表和监理验收通过并允许进行混凝土浇筑后方可安排混凝土施工，在此期间要做好钢筋和预埋件的成品保护工作。 3 主动与气象部门联系，掌握气候情况，尽可能避开大的天气异常（暴风雨、降雪或冷空气降温）时段，并根据混凝土浇筑施工的季节作好防风、防雨雪、防高温措施。 4 提前与市政、交通、电力、自来水公司及政府有关部门取得联系，建立良好的协作关系，确保道路畅通，水电供应正常，与施工现场周边住户进行沟通，取得他们的谅解。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 5 根据各阶段现场总平面布置情况，布置好混凝土输送泵的停放位置，明确混凝土罐车的行走路线，浇筑混凝土用的架子及马道已支搭完毕，泵管已搭设完毕并经检查合格，检查现场临时水电、照明、通讯等辅助措施的准备情况。 6待浇筑混凝土层段的模板、钢筋、预埋件及管线等安装完毕，浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的混凝土垫块或塑料卡是否垫好，墙、柱等模板应在清除杂物等后再封闭。并办完隐、预检手续。 7 依据定位墙、柱、梁等控制线和施工平面图校核各楼层墙、柱、梁等轴线及边线；同时检查门窗洞口位置线是否在规范允许范围内。 1.3 资源准备混凝土施工所需的主要人、材、机资源情况详见表1.3-1。表1.3-1 混凝土施工资源需用量序号内容数量备注 1 人员管理人员 4人/班浇筑量大、协调难度大时要适当增加混凝土操作人员 15人/泵·班卸料、前台布料、振捣、抹光人员两班倒辅助人员 8人/班钢筋、模板维护工，水、电维护工输送泵操作人员 1人/泵·班试验检测人员 2人/班 2 设备机具混凝土搅拌输送车 15辆搅拌站至现场，数量视浇筑量及运距、路况等调整。混凝土输送泵 2台拖式泵通过泵管泵送混凝土至浇筑层现场配备一台汽车泵灵活机动。高压泵管 200m/泵（Φ125）插入式振动棒 3套（Φ50）混凝土振捣 3套（Φ30）平板振动器 1台 3 材料料混凝土养护用材料据养护面积而定塑料薄膜、阻燃草帘被。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容二、混凝土浇筑 2.1 混凝土浇筑流程混凝土浇筑流程详见下页图2.1-1。清理杂物，润湿模板清理杂物，润湿模板沿同一浇筑方向退泵布料分层浇筑分层振捣控制面标高，抹平收光图2.1-1 混凝土浇筑流程图 2.2浇筑前的检查 1 模板的标高、位置与构件的截面尺寸是否与设计符合； 2 所安装的模板支撑体系是否稳定，支撑和模板的固定是否可靠；模板的紧密程度；钢筋与预埋件的规格、数量、安装位置及构件接点连接焊缝，是否与设计符合。在浇筑混凝土会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 3 木模板应浇水加以润湿，但不能留有积水，湿润后，木模板中尚未封闭的缝隙应封严，以防漏浆。 4 检查安全设施、劳动配备是否妥当，能否满足浇筑速度的要求。 2.3 浇筑一般要求 2.3.1 浇筑要求 1 在浇筑工序中，应控制混凝土的均匀性和密实性。混凝土拌合物运至浇筑地点后，应立即入模。在浇筑过程中，如发现混凝土拌合物的均匀性和稠度发生较大的变化，应及时处理。 2 在浇筑竖向结构混凝土时，布料设备的出口离模板内侧面不应小于50mm，并且不向模板内侧面直冲布料，也不得直冲钢筋骨架； 3 混凝土自吊斗口下落的自由倾落高度不得超过2m，由于本工程竖向结构每次浇筑高度均超过2.5m，故浇筑时必须采取措施，用串筒或溜管等。 4 浇筑混凝土时应分段分层连续进行，浇筑层高度应根据混凝土供应能力、一次浇筑方量、混凝土初凝时间、结构特点、钢筋疏密综合考虑决定，一般为振捣器作用部分长度的1.25倍。本工程竖向结构每层浇筑高度控制在400mm以内。当水平结构的混凝土浇筑厚度超过500mm时，如底板、厚板、深梁等，可按1：6～1：10坡度分层浇筑，且上层混凝土应超前覆盖下层混凝土500mm以上。 5 浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用水泥品种、气温及混凝土凝结条件确定，一般超过混凝土的初凝时间应按施工缝处理。 6 浇筑混凝土时应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修整完好。 7 混凝土在浇筑及静止过程中，应采取措施防止裂缝。在浇筑与柱和墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇1-1.5h，使混凝土获得初步沉实后，再继续浇筑，以防止接缝处出现裂缝。 2.3.2 振捣要求会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 1 混凝土振捣工具采用插入式振捣器，使用时应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍（一般为30～40cm）。振捣上一层时应插入下层5～10cm，以使两层混凝土结合牢固。振捣时，振捣棒不得触及钢筋和模板。较薄的混凝土楼板（厚150mm）可采用表面振动器，表面振动器（或称平板振动器）的移动间距，应保证振动器的平板覆盖已振实部分的边缘。 2 采用插入式振捣器时，振捣时间一般为15-30s，并且在20-30min后对其进行二次复振，以消除混凝土结构面层中的气泡。 2.3.3 泵送混凝土的浇筑顺序采用混凝土输送泵输送混凝土时，应按距混凝土输送泵的距离由远而近浇筑；在同一区域的混凝土，应按先竖向结构（墙、柱）后水平结构（梁、板）的顺序，分层连续浇筑；地下室每一区段的每一层墙柱与顶梁板混凝土必须一次性连续浇筑，不留施工缝。 2.3.4 柱的混凝土浇筑模板内清理→撒水湿润→浇5cm厚水泥砂浆→混凝土分层浇筑→混凝土振捣→模板拆除→混凝土养护。 2 浇筑一排柱的顺序应从两端同时开始，向中间推进，以免因浇筑混凝土后由于模板吸水膨胀，断面增大而产生横向推力，最后使柱发生弯曲变形。 3 柱浇筑前应先检查模板底部是否封严，并用水将模板内润湿，浇筑时应分层浇筑振捣，使用插入式振捣器时每层厚度不大于50cm，振捣棒不得触动钢筋和预埋件。 4 本工程的结构柱均超过2m，故将采用措施分段连续浇筑。高度不太高时采用串筒，高度较高时利用布料杆前端的软管伸入柱模内进行下料，每段高度不得超过2m，防止混凝土离析。 5 柱子混凝土的分层厚度应当经过计算确定，并且应计算每层混凝土的浇筑量，保证混凝土的分层准确，并用混凝土标尺杆计量每层混凝土的浇筑高度，混凝土振捣人员必须配备充足的照明设备，保证振捣人员能够看清混凝土的振捣情况。 6 每层柱子混凝土应一次浇筑完毕，并在模板中以不少于每小时2m的速率均匀升起。如需留施工缝时应留在主梁下面。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 2.3.4 图2.3.4 柱混凝土振捣示意图2.3.5 梁、板混凝土浇筑 2.3.6-1 模板浇水湿润摊铺混凝土振捣木杠刮平抄平控制面标高木抹搓平二次木杠刮平二次木抹搓平、扫毛图2.3.5-1 梁板混凝土浇筑流程图 (2)测量工抄出楼层标高建筑0.5m控制线，并用红三角标记在钢柱上，标高控制点间距不得大于3米，浇筑人员用小白线在钢柱上牵出标高线，用于控制楼面混凝土标高。 (3) 梁、板应同时浇筑，浇筑方法应由中部向两端同时浇筑，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。浇筑时，不得在同一处连续布料，应在2-3m范围内水平移动布料，且垂直于模板。 (4) 浇筑板混凝土的虚铺厚度应略大于板厚，楼板混凝土采用插入式振捣器及平板振捣器振捣，方法为：浇筑时先用插入式振捣器顺浇筑方向边浇筑边振捣（浇筑时不允许用振捣棒铺摊混凝土），借助标高线用卷尺随时检查混凝土厚度及表面标高。振捣时振捣棒移动间距控制在400mm左右，振点应均匀排列、逐点移动、顺序进行、不得遗漏，第一次振捣后隔20～30分钟用平板振捣器进行二次复振（彻底消除构件四周面的水泡和缩水裂缝），平板振捣器会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容移动方向应垂直于浇筑方向且压边至少100mm以上。浇筑板混凝土时不允许用振捣棒铺摊混凝土。（5）振捣完毕后借助标高线用铝合金长刮杠找平，然后用木抹子细致找平、搓压2～3遍（在施工缝处或有预留洞、预埋件及墙体两侧等处用抹子应认真找平、搓压），最后一遍木抹子找平在混凝土吸水时完成。必要时，还应先用铁滚筒压两遍以上，以防止产生收缩裂缝。楼板混凝土浇筑完后要进行找平、收光、扫毛工作。 2.3.6 剪力墙混凝土浇筑 1、浇捣方法 1 剪力墙混凝土采用泵送、布料杆配合布料浇筑，或者采用汽车泵直接进行布料浇筑。 2 如柱、墙的混凝土强度等级相同时，可以同时浇筑。地下室内外墙混凝土施工时，若抗掺要求和强度等级不一样时，要将内外墙混凝土隔离开，隔离带设在内墙内，由密目钢丝网、钢板网和钢筋支撑骨架构成，可同时由两个泵分别浇筑内外墙混凝土，但必须注意不得浇筑错。 3 支模前，对其根部的水平施工缝进行处理，浇水冲洗干净，方可支墙体模板。剪力墙浇筑混凝土前，先冲洗干净墙底部垃圾、锯屑等，再将模板润湿。 4 浇筑墙体混凝土应连续进行，间隔时间不应超过2h，以不少于每小时2m的速率均匀升起；因此必须预先安排好混凝土下料点位置和振捣器操作人员数量。由于墙体较高，采用在布料杆上接一软管输送混凝土，伸到墙内，保证混凝土自由落体高度不超过2m。下料时使软管在墙内来回挪动，使之均匀下料，防止骨浆分离。 5 使用φ50和φ30振捣棒（φ30振捣棒用于钢筋密集处位置），采取分层浇筑、分层振捣，每层厚度不大于40cm（用标尺杆并辅以高能电筒照明随时检查混凝土高度及振捣情况），振捣上层时，应插入下层5cm，为保证振捣密实，墙体振捣点成梅花型布置，移动间距不大于振捣作用半径的1.5倍。 2.3.7 楼梯混凝土浇筑 1 楼梯间竖墙混凝土随结构剪力墙一起浇筑混凝土。楼梯混凝土同楼板混凝土同时浇筑，楼梯间竖墙与楼梯踏步间在竖墙内要用钢板网隔开。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 2 楼梯段混凝土自下而上浇筑，浇筑楼梯混凝土时，混凝土由楼梯平台及踏步上表面处下料，用直径较小的振动棒伸入模板内进行振捣，为使此处的混凝土的密实，混凝土的坍落度要稍微大一些，同时振捣要充分，避免漏振。楼梯混凝土浇筑施工缝应留置在上一层梯段第三步位置，混凝土浇筑前应将前次楼梯混凝土施工缝凿毛，留置竖茬。三、施工缝留设及施工 3.1 施工缝留设位置混凝土结构施工时不能连续浇筑完成，根据施工方案要求留设施工缝，不得随意留置，施工缝设在结构受剪力较小且便于施工的部位： 1 竖向构件混凝土浇筑施工缝留置在楼层板面。 2 楼梯的施工缝应留置在楼梯段1/3的部位。 3 梁板不设垂直及水平施工缝，每次浇筑以后浇带或变形缝为界进行浇筑。如果因意外情况发生，可沿次梁方向留置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直，不得留斜搓。 3.2 施工缝的处理 3.2.1 墙柱底部施工缝的处理剔除墙柱施工缝浮浆，使石子外露，保证混凝土接缝处的质量。并加以充分湿润和冲洗干净，且不得积水。 3.2.2 顶板施工缝的处理施工缝处顶板底部筋垫15mm厚木条，保证底部钢筋保护层。楼板厚小于300mm的现浇板模板做法，上、下层筋之间用木板保证净距，与底部筋接触的木板侧面按底部钢筋间距锯成豁口，卡在底部钢筋上。并采用钢丝网密封，外侧用直径12mm的钢筋、间距300mm进行固定。 3.3 施工缝处混凝土浇筑 1 在施工缝处继续浇筑混凝土时，两侧已浇筑的混凝土必须终凝并具有一定的强度。 2 在施工缝处，必须从接合面上除去所有浮浆皮和蜂窝状混凝土，直到暴露出粗骨料为止。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 3 另外，应清除垃圾、表面上松动砂石和软弱混凝土层，同时还应加以凿毛，用水冲洗干净并充分湿润，一般不宜少于24h，残留在混凝土表面的积水应予清除。 4 注意施工缝位置附近回弯钢筋时，要做到钢筋周围的混凝土不受松动和损坏，钢筋上的油污、水泥砂浆和浮锈等杂物应清除。 5 在浇筑混凝土前，要用水润湿施工缝处混凝土面和模板，然后再浇筑混凝土。新浇筑的混凝土必须直接浇筑到该接合面上，除非经业主代表批准，不得使用薄浆或砂浆。 6 从施工缝处开始继续浇筑时，要注意避免直接靠近缝边下料；机械振捣前，向施工缝处逐渐推进，并距800mm-1000mm处停止振捣，混凝土应细致振捣，使新旧混凝土紧密结合。四、特殊部位混凝土浇筑 4.1 后浇带处混凝土的浇筑 1 根据设计要求，后浇带必须在两侧结构混凝土施工后方可施工，因此要对后浇带部分的结构进行保护，防止垃圾、水泥砂浆等进入后浇带。当混凝土等到后浇带两侧结构沉降变形稳定后或最后施工阶段时，用高一级强度等级的无收缩的混凝土施工。 2 沉降后浇带需待主体结构完工且沉降基本稳定后封闭。只有在具有详尽的施工过程观测资料，并经过勘察和设计单位认真分析论证认为可行后，才可提前封闭。 3 伸缩后浇带用来减少混凝土在硬化过程中的收缩对结构的影响，于本层混凝土浇筑完成2个月后封闭。 4 后浇带施工顺序：总体顺序为由下至上，地下室部分是先底板再外墙，最后水平后浇带；地上部分是按楼层先竖向后水平。 5 防水后浇带在浇筑前要做好防水措施，并保护好，后浇带浇筑时根据施工缝的混凝土浇筑要求进行施工。 4.2 墙柱与梁板交接处混凝土浇筑本工程梁板混凝土为C30，墙柱为C30、C40、C50。当柱、剪力墙、梁板采用不同强度等级混凝土时，其节点处混凝土必须按此节点所在标高的柱、剪力墙混凝土强度施工，确保节点处的混凝土强度等级与下柱、剪力墙一致。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容梁柱节点区混凝土强度等级应与柱相同，并应先浇筑梁柱节点区高强度等级混凝土，再浇筑梁的低强度等级混凝土，两种强度等级混凝土的交界面应设在梁上，并在浇筑节点区高强度等级混凝土时，用钢丝网在临时间断处隔开，以防止高强度等级混凝土过多的流入梁内，并保证节点区混凝土能够振捣密实。梁的混凝土必须在节点区混凝土初凝前浇筑。五、混凝土养护为保证已浇好的混凝土在规定的龄期内达到设计要求的强度，且防止混凝土产生收缩裂缝，必须做好混凝土的养护工作。 5.1 竖向构件 5.2 梁板楼梯等水平构件对梁、板等水平结构的混凝土进行保水养护，必要时在其上面盖塑料布或阻燃草帘子，防止水分蒸发过快而使混凝土失水，同时在梁板底面用喷管向上喷水养护。六、混凝土构件的成品保护 1 混凝土浇筑之前，在预留钢筋上缠绕塑料膜防止钢筋被混凝土污染，柱墙拆模后用塑料护角条对柱、墙及门窗洞口处混凝土阳角部分进行成品保护；对楼梯踏步采用满铺木胶模板进行保护。楼板浇筑完混凝土强度达到1.2MPa以后，方可允许操作人员在上行走，进行一些轻便工作，但不得有冲击性操作。 2 对阳角等易碰坏的地方，应当有保护措施。墙、柱阳角、楼梯踏步用小木条包裹进行保护，满堂架立杆下端垫木枋。利用结构做支撑支点时，支撑与结构间加垫木枋。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 3 要保证钢筋和垫块的位置正确，不得踩楼板、楼梯的分布筋、弯起钢筋，不碰动预埋件和插筋。在楼板上搭设浇筑混凝土使用的浇筑人行道，保证楼板钢筋的负弯矩钢筋的位置。4 不用重物冲击模板，人员上下应搭设跳板，保护模板的牢固和严密。 5 在浇筑混凝土时，要对已经完成的成品进行保护，对浇筑上层混凝土时流下的水泥浆要派专人及时清理干净，洒落的混凝土也要随时清理干净。七、质量标准及验收 1 现浇结构的外观质量缺陷，应由监理（建设）单位、施工单位等各方根据其对结构性能和施工功能影响的严重程度，按表7-1确定。表7-1 现浇结构外观质量缺陷名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接外混凝土缺陷及连接钢筋、连接件松动连接主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容外形缺陷缺棱掉角、棱角不直、翘曲不平、飞边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清水混凝土构件有外表缺陷其他混凝土构件有不影响使用功能的外表缺陷 2 现浇结构拆模后，应由监理（建设）单位、施工单位对外观质量和尺寸偏差进行检查，作出记录，并应及时按施工技术方案对缺陷进行处理。八、外观质量 8.1 外观质量检查确认 1 现浇结构拆模后，项目技术负责人应组织质量检查员、施工员、施工班组长对结构表面进行全面自自检，如发现有外观质量缺陷，应认真记录缺陷情况和缺陷部位，严重缺陷应绘出草图。 2 根据缺陷对结构性能和使用功能影响的程度，初步确定缺陷的严重程度（即确定属于严重缺陷还是一般缺陷）。 1）严重缺陷一般是影响结构性能、使用功能和结构耐久性的缺陷，对清水混凝土影响装饰效果的缺陷。 2）一般缺陷通常不会影响结构性能、使用功能和结构耐久性，但有碍观瞻。对一般缺陷还有一个从量变到质变的概念，对外观质量缺陷对结构性能和使用功能的影响程度，应由监理（建设）单位、施工单位等各方共同确定。在自检时对以下几种情况，可以根据量的大小进行初步确认：（1）少量露筋：梁、柱非纵向受力钢筋的露筋长度一处不大于100mm，累计不大于200mm；基础、墙、板非纵向受力钢筋的露筋长度一处不大于200mm，累计不大于400mm，可确定为一般缺陷。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容（2）少量蜂窝：梁、柱上的蜂窝面积一处不大于500cm2，累计不大于1000cm2；基础、墙、板上蜂窝面积一处不大于1000cm2，累计不大于2000cm2，可确定为一般缺陷。（3）少量孔洞：梁、柱上的孔洞面积一处不大于10cm2，累计不大于80cm2；基础、墙、板上孔洞面积一处不大于100cm2，累计不大于200cm2，可确定为一般缺陷。（4）少量夹渣：夹渣层的深度不大于50mm；梁、柱上的夹渣层长度一处不大于50mm，不多于2处；基础、墙、板上的夹渣层长度一处不大于200mm，不多于2处，可确定为一般缺陷。（5）少量疏松：梁、柱上的疏松面积一处不大于500cm2，累计不大于1000cm2；基础、墙、板上的疏松面积一处不大于1000cm2，累计不大于2000cm2，可确定为一般缺陷。上述几种缺陷中，数量上超过上述规定，亦应确定为严重缺陷。 3）将自检记录和初步确定的缺陷情况报监理（建设）单位确认后，由项目技术负责人组织有关人员制定缺陷的处理技术方案，报监理（建设）认可同意后，认真组织对缺陷进行处理。 8.2 缺陷处理 1 严重缺陷，由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。 2 一般缺陷，由施工单位按技术处理方案进行处理。 3 常见缺陷的一般处理方法 1）蜂窝：系指混凝土表面无水泥浆，露出石子深度大于5mm，但小于保护层厚度的缺陷。处理方法：先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，用水洗刷干净后，用与原混凝土同成分的（或1:（2～2.5），水泥:砂）水泥砂浆分层压实抹平。抹压砂浆前，表面应充分湿润（但无积水），并刷素水泥浆，一次抹压厚度不超过10mm。第一遍抹压应用力将砂浆挤入和填满石子空隙，砂浆不应太稀，以防止收缩裂缝。待第一遍砂浆凝固（表面仍潮湿但手按无印痕）后，进行第二遍抹压。最后的表面层抹压时，应注意压平压光，与完好混凝土的交界处应刮平压光。待表层砂浆凝固后，用麻袋片包裹或覆盖保温养护。养护时间同混凝土要求。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容 2）露筋：系指混凝土内主筋、分布筋和箍筋，没有被混凝土包裹而外露。处理方法：对表面露筋，刷洗干净后，用1:2或1:2.5水泥砂浆压实抹平整，并认真养护；如露筋较深，应将薄弱混凝土和突出颗粒凿去，洗刷干净后，用比原来高一强度等级的细石混凝土填塞压实，并认真养护。 3）孔洞：系指混凝土结构内有空腔，局部没有混凝土的缺陷。处理方法：应经过有关单位共同研究，制定修补或补强方案，经批准后方可处理。一般孔洞处理是将孔洞周围的松散混凝土凿除，用压力水冲洗，支设带托盒的模板，洒水充分湿润后，用比结构高一强度等级的半干硬性细石混凝土仔细分层浇筑，强力捣实，并养护。突出结构面的混凝土，须待达到50%强度后再凿去，表面用1:2水泥砂浆抹光；对于面积大而深的孔洞，将孔洞周围的松散混凝土和软弱浆模凿除，用压力水冲洗后，在内部埋压浆管、排气管，填清洁的碎石（粒径10～20mm），表面抹砂浆或浇筑薄层混凝土，然后用水泥压力灌浆方法进行处理，使之密实。 4）夹渣：系指施工缝处混凝土结合不好，有缝隙或夹有杂物，造成结构整体性不良的缺陷。处理方法：缝隙夹层不深时，可将松散的混凝土凿去，洗刷干净后，用1:2或1:2.5水泥砂浆填嵌密实；较深时，应清除松散部分和内部夹杂物，用压力水冲洗干净后支模，强力灌细石混凝土捣实，或将表面封闭后进行压浆处理。 5）疏松：系指混凝土结构由于漏振、离析、或漏浆造成混凝土局部无水泥浆，且深度超过蜂窝的缺陷处理方法：凿除疏松的混凝土，按孔洞处理方法进行处理。 6）裂缝：是指混凝土结构由于收缩、温度、沉降、表面干缩、超载或承载能力不足等原因造成混凝土表面出现≥0.05mm以上的宏观裂缝。处理方法：（1）对裂缝进行宽度和深度观测，分析裂缝产生的原因及危害性；对于由于沉降、超载或承载能力不足引起的裂缝，应对裂缝发展进行观测。如裂缝继续开展，应立即查明原因，采取“结构加固或补强”措施。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容（3）对于室内正常环境、年平均相对湿度小于60%地区的受弯构件，裂缝最大宽度小于0.4mm；室内正常环境、设计允许出现裂缝的构件，裂缝最大宽度小于0.3mm；室内潮湿环境，非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境，使用除冰盐的环境，严寒和寒冷地区冬季水位变动的环境，滨海室外环境，设计允许出现裂缝的构件，裂缝最大宽度小于0.2mm；设计允许出现裂缝的预应力钢筋混凝土构件，裂缝最大宽度小于0.2mm等。属于上述情况之一的混凝土裂缝，经观察不再发展的，可不进行处理；属于上述情况之一的裂缝，但个别裂缝宽度超过了上述最大裂缝宽度值，经观察不再发展的，可采取“表面修补（封闭）法”处理。（4）对于有渗漏水的裂缝，应采用“内部修补法”进行处理。 8.3 缺陷预防措施现浇混凝土结构的缺陷应坚持预防为主的方针，严格过程控制，施工前认真分析产生缺陷的原因，制订切实可行的预防措施，在施工中严格执行，施工后认真总结，不断提高工程施工质量水平。 1 露筋 1）原因分析：（1）混凝土浇筑振捣时，钢筋保护层垫块移位或垫块太少甚至漏放，钢筋紧贴模板，致使拆模后露筋。（2）钢筋混凝土结构断面小，钢筋过密，如遇大石子卡在钢筋上，混凝土水泥浆不能充满钢筋周围，使钢筋密集处产露筋。（3）因配合比不当混凝土产生离析，浇捣部位缺浆或模板严重漏浆，造成露筋。（4）混凝土振捣时，振捣棒撞击钢筋，使钢筋移位，造成露筋。（5）混凝土保护层振捣不密实，或木模板湿润不够，混凝土表面失水过多，或拆模过早等，拆模时混凝土缺棱掉角，造成露筋。 2）预防措施（1）浇筑混凝土前，应检查钢筋位置和保护层厚度是否准确，发现问题及时修整。受力钢筋的混凝土保护层厚度应按设计要求执行。会签栏质量安全环保时间时间时间编制审核签发时间时间时间中国建筑项目管理表格分项工程技术交底卡表格编号 CSCEC-PM-0803 项目名称及编码安徽移动黄山路通信生产指挥楼第页共页楼栋号 ABCD区分项工程名称地上主体混凝土工程工程量分包公司南通盛凯建筑劳务有限公司负责人交底内容（2）为保证混凝土保护层的厚度，要注意固定好保护层垫块。水平结构构件钢筋的下方每隔1m左右，垫1块水泥砂浆垫块或塑料垫块；竖向构件和水平构件钢筋的侧面每隔1m左右绑扎1块水泥砂浆垫块，最好使用塑料钢筋保护层卡环；水平结构构件上部的钢筋，在浇筑混凝土时应采取可靠措施，防止人踩和重压，造成保护层过厚或钢筋局部翘起。（3）钢筋较密集时，应选合适的石子，石子的最大粒径不得超过结构截面最小尺寸的1/4，同时不得大于钢筋净距的3/4。结构截面较小部位或钢筋较密集处可用细石混凝土浇筑。（4）为防止钢筋移位，严禁振捣棒撞击钢筋。在钢筋密集处，可采用直径较小或带刀片的振捣棒进行振捣。保护层混凝土要振捣密实，振捣棒至模板的距离不应大于振捣器有效作用半径的1/2。（5）如采用木模板时，在浇筑混凝土前应将模板充分湿润。模板接缝处用海绵条堵好，防止漏浆。（6）混凝土的自由倾落高度超过2m（或在竖向结构中超过3m）时，应采用串筒或溜槽下料，防止混凝土离析。（7）拆模时间要根据试块试验结果正确掌握，防止过早拆模。 2 蜂窝 1）原因分析：（1）混凝土砂、石、水泥材料计量不准确，或加水未计量，造成砂浆少石子多。（2）混凝土搅拌时间短，没有拌和均匀；混凝土和易性差，振捣不密实。（3）浇筑混凝土下料不当，使石子集中，振不出水泥浆，造成混凝土离析。（4）混凝土一次下料过多，没有分层浇筑，振捣不实或下料和振捣配合不好，下一层未振捣又下料，因漏振而造成蜂窝。（
