第三章--块体砌筑.pptx

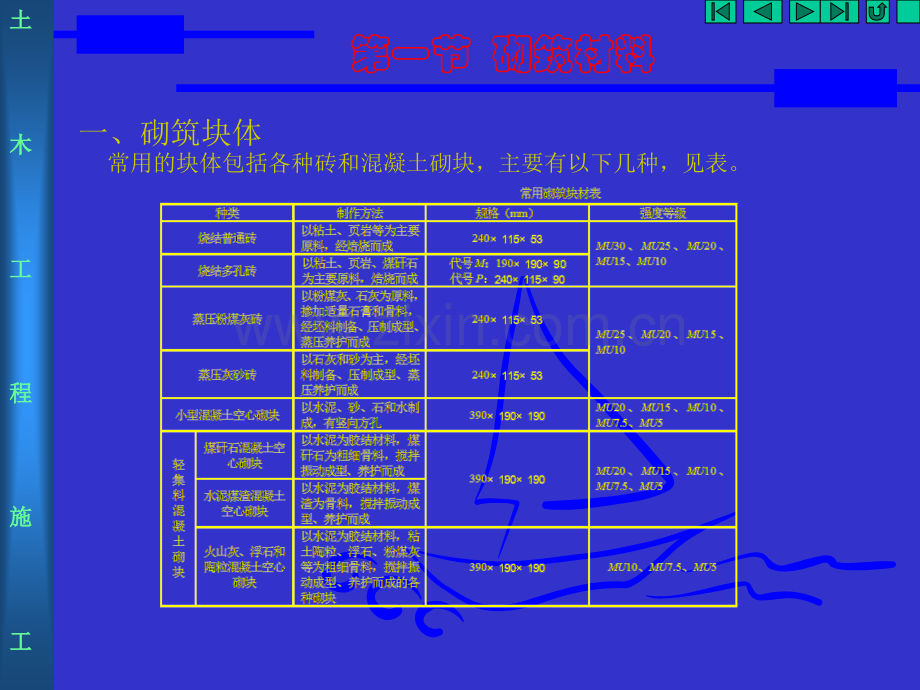

土土木木工工程程施施工工一、砌筑块体 常用的块体包括各种砖和混凝土砌块，主要有以下几种，见表。第一节 砌筑材料土土木木工工程程施施工工二、砌筑砂浆 块体砌筑中常用的砌筑砂浆有水泥砂浆、掺有石灰膏的水泥混合砂浆、粉煤灰水泥砂浆和粉煤灰混合砂浆等。砌筑砂浆的配合比应经试验确定，并严格执行。配制砂浆应采用重量比，计量要准确。砌筑砂浆应采用机械拌和，自投料完算起，搅拌时间不得少于1.5分钟。拌制完成的砌筑砂浆应具有良好的和易性，硬化后具有一定的强度和粘结力。第一节 砌筑材料土土木木工工程程施施工工一、组砌方式 普通粘土砖墙体中，120墙采用全顺砌筑；240墙、370墙采用一顺一丁、梅花丁、三顺一丁；490墙采用一顺一丁等形式。第二节 普通粘土砖砌筑施工 砖墙各种组砌方式(a)一顺一丁；(b)梅花丁；(c)三顺一丁；(d)两平一侧；(e)全顺；(f)全丁土土木木工工程程施施工工第二节 普通粘土砖砌筑施工二、砌筑工艺 砌筑墙体的施工过程有抄平、放线、摆砖、立皮数杆、盘角、挂线和砌筑等。1.抄平：在基础顶面或楼面上定出各层标高，用水泥砂浆或细石混凝土找平。2.放线：根据龙门板上标志，弹出墙身轴线、边线，划出门窗位置。3.摆砖：在放好线的基面上按选定的组砌方式试摆。其目的是核对门窗洞口、附墙垛等处是否符合砖的模数，以减少砍砖。4.立皮数杆：皮数杆上标明皮数和竖向构造的变化部位。一般立在房屋的四大角、内外墙交接处、楼梯间以及洞口多的地方（图）。5.盘角：所谓盘角就是根据皮数杆先在四大角和交接处砌几皮砖，并保证其垂直平整。6.挂线：为保证墙体垂直平整，砌筑时必须挂线。超过370的墙体，必须双面挂线。皮数杆示意图1-皮数杆；2-准线；3-竹片；4-圆钉土土木木工工程程施施工工二、砌筑工艺 第二节 普通粘土砖砌筑施工7.砌筑：基本原则是上下错缝、内外塔砌、避免垂直通缝和包心砌法。常用砌筑方法是“三一”砌筑法，即一铲灰、一块砖、一挤揉。一般转角和交接处必须同时砌起，如不能同时砌起而必须留槎时，应留斜槎（图）。如留斜槎确有困难，除转角外，可留直槎（图）。砖砌体必须满足“横平竖直、砂浆饱满、组砌得当、接槎可靠”的质量要求斜槎直槎土土木木工工程程施施工工第三节 特殊砖砌体施工 一、组砌方式 代号为M的多孔砖砌筑形式只有全顺（图），代号为P的多孔砖的砌筑方式有一顺一丁和梅花丁两种（图）。二、施工工艺 多孔砖在施工时，抓孔应平行于墙面，保证墙体的受压性能。宜采用“三一”砌砖法，并做到灰缝横平竖直。水平灰缝砂浆饱满度不得小于80；竖缝应采用刮浆法，不得出现透明缝。代号为M多孔砖组砌方式 代号为P多孔砖组砌方式土土木木工工程程施施工工第三节 特殊砖砌体施工 多孔砖的转角和交接处应同时砌筑，临时间断处宜留斜槎，其留设方法如图所示。多孔砖斜槎土土木木工工程程施施工工第四节 砌块施工 一、混凝土空心砌块施工 混凝土空心砌块采用全顺砌筑，砌块空洞上下相互对准。混凝土空心砌块砌筑时，应遵守“反砌”规则，砌块底面朝上。灰缝应横平竖直，宽度适宜。水平灰缝砂浆饱满度不得小于90，竖缝不得出现透明缝，砂浆饱满度不低于80。空心砌块墙在转角处、T字交接处应做到砌块搭接得当（图），且应同时砌起，否则宜留斜槎。空心砌块墙体转角和T字交接处组砌方法土土木木工工程程施施工工第四节 砌块施工 二、粉煤灰砌块施工 粉煤灰砌块墙体厚度应等于砌块厚度，组砌方式只有全顺一种（图）。粉煤灰砌块应采用水泥混合砂浆砌筑。灰缝应横平竖直，宽度适宜，砂浆饱满。砌块墙在转角处、T字交接处应做到砌块搭接得当，防止通缝（图）。粉煤灰砌块组砌方式粉煤灰砌块转角处及交接处砌法土土木木工工程程施施工工第四节 砌块施工 三、加气混凝土砌块施工 加气混凝土砌块墙体厚度应等于砌块厚度，组砌方式只有全顺一种。上下皮错开不小于砌块长度的1/3，否则应在水平灰缝中加设钢筋网片（图）。加气混凝土砌块砌筑时，应向砌筑面浇水，以保证灰缝横平竖直，砂浆饱满。墙体转角处和T字交接处，应交接可靠，不得出现通缝（图）。加气混凝土砌块转角处及交接处砌法加气混凝土墙砌筑形式土土木木工工程程施施工工第四节 砌块施工 四、中小型砌块的吊装工艺 中小型砌块一般多采用专用设备吊装砌筑。吊装前应做好砌块排列图，做到不镶砖或少镶砖（图）。吊装的方案有两种：一是以塔式起重机运输砌块、砂浆和楼板等，用台灵架吊装砌块。二是用井架进行垂直运输，用砌块车作水平运输，用台灵架吊装砌块（图）。砌块吊装方案1井架；2台灵架；3杠杆车；4砌块车；5少先吊；6砌块；7砌块夹纵墙混凝土砌块排列图a空心砌块顶砌；b楼板；c立柱；d圈梁；e空心砌块顺砌
