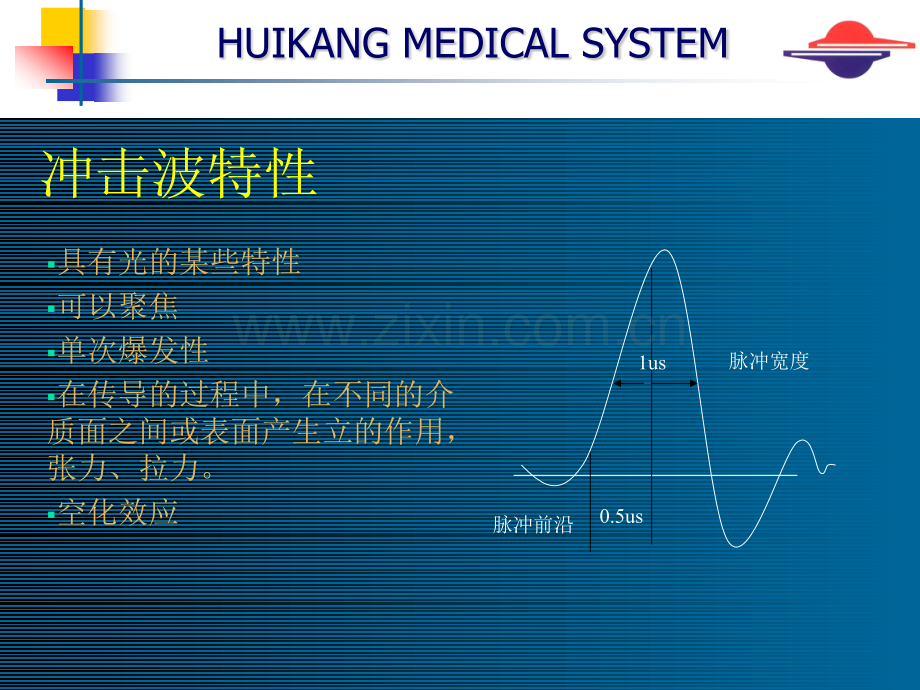

HUIKANG MEDICAL SYSTEM冲击波特性具有光的某些特性可以聚焦单次爆发性在传导的过程中，在不同的介质面之间或表面产生立的作用，张力、拉力。空化效应脉冲宽度脉冲前沿0.5us1usHUIKANG MEDICAL SYSTEM深圳市慧康医疗器械有限公司深圳市慧康医疗器械有限公司领先的冲击波制造技术HUIKANG MEDICAL SYSTEM冲冲 击击 波波 治治 疗疗 系系 统统HK.ESWO-AJIIAmazing effect coming out of unique technologyHUIKANG MEDICAL SYSTEMn肩周炎n网球肘n跟痛症n腱鞘炎n骨不连接n股骨头缺血性坏死n其他四肢骨关节慢性疼痛等 适用病症适用病症HUIKANG MEDICAL SYSTEM在近几年的临床结果表明，冲击波取得了令医生及患者满意的治疗效果。大量的医学文献显示，冲击波疗法已经成为骨骼肌肉疾病及运动损伤的无创疗法。在欧美等发达国家，其使用已相当普及。显著的治疗效果显著的治疗效果HUIKANG MEDICAL SYSTEM长寿命的电磁冲击波源可移动的主机及方便灵活的治疗头多方向运动的支撑臂可旋转的操作面版能量及冲击频率可调配合患者体位的治疗床CE 认证产品特点HUIKANG MEDICAL SYSTEM电磁波源采用独特工艺制造持久耐用 六十万次以上冲击寿命使用稳定 成本低，维护简单。HUIKANG MEDICAL SYSTEM移动 独特的刹车装置使主机可灵活移动，并增加了的安全性。HUIKANG MEDICAL SYSTEM支撑臂可调节高度及方向HUIKANG MEDICAL SYSTEM灵活的治疗头万向头的设计使冲击波治疗头可调整到任何角度，方便配合患者的各种体位HUIKANG MEDICAL SYSTEM操作面板可旋转 无论各种治疗角度及方向，一名医生即可容易地完成全部操作。HUIKANG MEDICAL SYSTEM冲击波源电磁、液电可选焦点距离110mm焦点压力672MPa触发电压816KV冲击频率0.53Hz电压220V最大功率2KVA设备规格880*650*1250mm重量150kg技术参数HUIKANG MEDICAL SYSTEM定位方式nX线n超声n患者感觉反馈HUIKANG MEDICAL SYSTEM打开水箱盖加入纯净水加至水箱的70%即可加水HUIKANG MEDICAL SYSTEM水平放入杯罩内顺时针旋转45 透镜安装HUIKANG MEDICAL SYSTEM水囊安装密封圈密封圈水囊水囊将水囊套入密封圈 HUIKANG MEDICAL SYSTEM水囊安装拧紧密封圈 夹紧排气管 固定时水囊排气管需与控制固定时水囊排气管需与控制臂成臂成9090，方便空气的排放。，方便空气的排放。HUIKANG MEDICAL SYSTEM电源的开关电源开关电源开关HUIKANG MEDICAL SYSTEM控制面板介绍升电压升电压降电压降电压连续触发连续触发电压表电压表单次触发单次触发停止触发停止触发高压指示灯高压指示灯触发指示灯触发指示灯高压开高压开高压关高压关频率升频率升频率升频率升水囊加水水囊加水水囊抽水水囊抽水预预 留留预预 留留计数器清零计数器清零冲击计数表冲击计数表HUIKANG MEDICAL SYSTEM空气排放 冲击波是通过水来传导的，在空气中无法传播，所以我们的水囊中不能有空气，必须将水囊中的空气排出。将治疗头打侧，使排气管朝上将治疗头打侧，使排气管朝上HUIKANG MEDICAL SYSTEM空气排放按住加水键拎住排气管拍、压水囊至完全排出空气HUIKANG MEDICAL SYSTEM空气排放 夹 紧排气管HUIKANG MEDICAL SYSTEM臂的调整（控制治疗臂总共有4个关节）控制整个臂的旋转控制整个臂的上下控制前臂的旋转控制万向治疗头HUIKANG MEDICAL SYSTEM适应症治疗对照表适应症适应症电压电压/KV冲击次数冲击次数治疗次数治疗次数间隔时间间隔时间/天天肩周炎肩周炎11-14800-12002-33-5网球肘网球肘11-14800-12002-33-5跟痛症跟痛症11-14800-15002-33-5骨膜炎骨膜炎11-151200-20003-45-7骨不连骨不连12-161500-25003-45-7HUIKANG MEDICAL SYSTEMA.肩周炎治疗找到、并确定患者的压痛点1、HUIKANG MEDICAL SYSTEMA.肩周炎的治疗2、涂抹碘酒到治疗部位，进行消毒。HUIKANG MEDICAL SYSTEMA.肩周炎治疗用紫药水标记出痛点3、HUIKANG MEDICAL SYSTEMA.肩周炎治疗4、涂抹耦合剂到患者治疗部位HUIKANG MEDICAL SYSTEMA.肩周炎治疗5、用酒精消毒治疗头HUIKANG MEDICAL SYSTEMA.肩周炎治疗6、涂抹耦合剂到治疗头HUIKANG MEDICAL SYSTEMA.肩周炎治疗7、调整治疗头到治疗部位。HUIKANG MEDICAL SYSTEMA.肩周炎治疗8、打开高压HUIKANG MEDICAL SYSTEMA.肩周炎治疗9、提高高压调节到11HUIKANG MEDICAL SYSTEMA.肩周炎治疗10、归零计数器HUIKANG MEDICAL SYSTEMA.肩周炎治疗11、连续触发冲击波，开始治疗HUIKANG MEDICAL SYSTEMA.肩周炎治疗12、与患者沟通，调整治疗深度 因为焦点是固定的，所以提高水囊的高度就是降低治疗深度，减少水囊高度就是加深治疗深度。HUIKANG MEDICAL SYSTEMA.肩周炎治疗13、根据患者的身体适应情况，可以逐步加大治疗电压和适当调整频率，控制在患者能承受的范围。调整频率HUIKANG MEDICAL SYSTEMA.肩周炎治疗14、到达冲击次数时，停止触发HUIKANG MEDICAL SYSTEMA.肩周炎治疗15、降低高压调节到0HUIKANG MEDICAL SYSTEMA.肩周炎治疗16、单次触发冲击波，放掉机器中的余电。HUIKANG MEDICAL SYSTEMA.肩周炎治疗17、关闭高压，结束操作，等待下次治疗。HUIKANG MEDICAL SYSTEMA.肩周炎治疗18、擦去治疗头上的耦合剂。HUIKANG MEDICAL SYSTEMA.肩周炎治疗19、用湿纱布将治疗头擦拭干净HUIKANG MEDICAL SYSTEMB.网球肘治疗1、找到、并确定患者的压痛点HUIKANG MEDICAL SYSTEMB.网球肘治疗2、涂抹碘酒到治疗部位，进行消毒。HUIKANG MEDICAL SYSTEMB.网球肘治疗3、用紫药水标记出痛点HUIKANG MEDICAL SYSTEMB.网球肘治疗4、涂抹耦合剂到患者治疗部位HUIKANG MEDICAL SYSTEMB.肩周炎治疗5、用酒精消毒治疗头HUIKANG MEDICAL SYSTEMB.肩周炎治疗6、涂抹偶合剂到治疗头HUIKANG MEDICAL SYSTEMB.网球肘治疗7、调整治疗头到治疗部位。第第8-第第19步参照肩周步参照肩周炎步骤。炎步骤。HUIKANG MEDICAL SYSTEMC.跟痛症治疗1、找到、并确定患者的压痛点HUIKANG MEDICAL SYSTEMC.跟痛症治疗2、涂抹碘酒到治疗部位，进行消毒。HUIKANG MEDICAL SYSTEMC.跟痛症治疗3、用紫药水标记出痛点HUIKANG MEDICAL SYSTEMC.跟痛症治疗4、涂抹耦合剂到患者治疗部位HUIKANG MEDICAL SYSTEM5、用酒精消毒治疗头C.跟痛症治疗HUIKANG MEDICAL SYSTEM6、涂抹偶合剂到治疗头C.跟痛症治疗HUIKANG MEDICAL SYSTEMC.跟痛症治疗7、调整治疗头到治疗部位。第第8-第第19同前面治疗同前面治疗肩周炎一样。肩周炎一样。HUIKANG MEDICAL SYSTEM关闭电源关闭电源开关HUIKANG MEDICAL SYSTEM注意事项2、每天使用完机器以后拔掉电源。、每天使用完机器以后拔掉电源。1、每天使用完机器以后放掉水囊、每天使用完机器以后放掉水囊中的水，打开排气管，中的水，打开排气管，3、使用完机器以后将万向头关节、使用完机器以后将万向头关节松开。松开。4、每星期将水箱中的水更换一次。、每星期将水箱中的水更换一次。HUIKANG MEDICAL SYSTEMThe EndThanks for Watching
