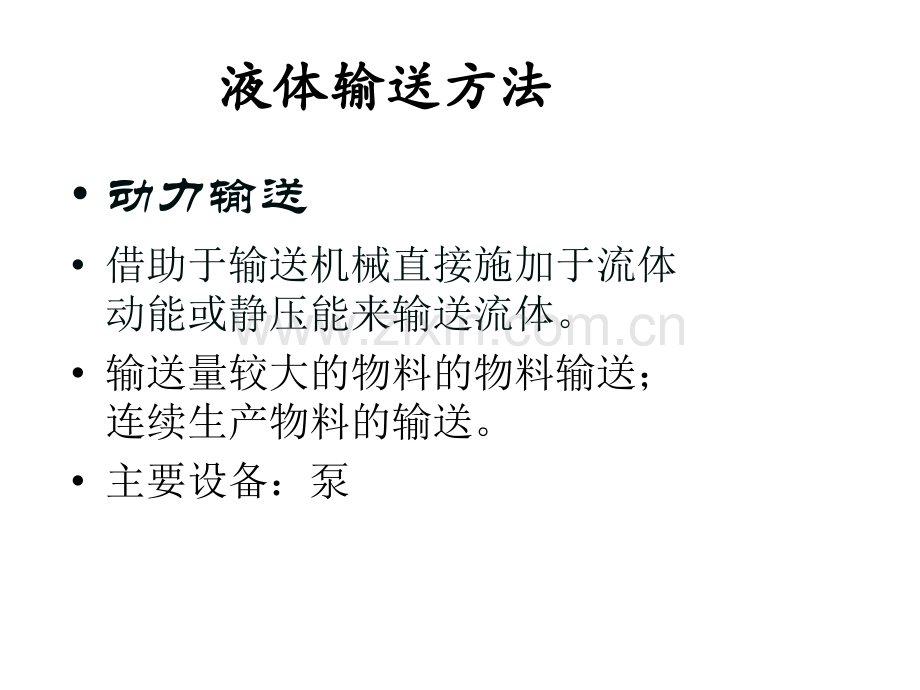

磺化法苯酚生产中原料浓硫酸输送到磺化反应釜液体输送方法液体输送方法动力输送借助于输送机械直接施加于流体动能或静压能来输送流体。输送量较大的物料的物料输送；连续生产物料的输送。主要设备：泵压力输送用压缩空气或氮气等惰性气体在被输送液体的液面上加压，将液体压送到目标设备腐蚀性腐蚀性、小批量物料的输送；后道工序加压操作的物料输送；工艺过程中不允许被污染的物料输送。主要设备：空压机 真空抽料在物料受槽中抽真空，将被输送物料吸入受槽。腐蚀性、小批量物料的输送；工艺过程中不允许被污染的物料输送。主要设备：真空泵 结论：选用压力输送理由：浓硫酸具有强烈的腐蚀性，除铝、铁等少数金属常温下 遇浓硫酸会发生钝化外，能与大多数金属发生反应。化工常用管子类型及适用场合化工常用管子类型及适用场合1、钢管输送压力较低的水、暖气、压缩空气等；也可以用来输送压强较高、温度较高的物料输送2、铸铁管通常用作于埋在地下的给水总管、煤气管和污水管，也可以用来输送碱液和浓硫酸等腐蚀性介质3、有色金属管做某些特殊性能的换热器，也可以作为机械设备的润滑或油压系统以及某些仪表管路等4、非金属管用作下水道管材或输送腐蚀性流体初估管径1、确定计算公式：、确定计算公式：d截面处的管内径，截面处的管内径，mGs截面处的质量流量，截面处的质量流量，kg/sU截面处的流速，截面处的流速，m/s截面处的流体密度，截面处的流体密度，kg/m3 Vs 流体的体积流量，流体的体积流量，m3/s2、查物性数据：、查物性数据：=1.84gcm-3Gh=108kg/h3、确定流速：根据课本中表、确定流速：根据课本中表1-12 某些流体在管某些流体在管路中的常用流速范围中可查得，高粘度流体路中的常用流速范围中可查得，高粘度流体（1001000kpa）的流速范围在）的流速范围在0.51m/s之间。之间。为计算方便，可假定流速为为计算方便，可假定流速为1m/s。rppuGuVsSd44=4、计算管径查附录得：选用DN300铸铁管5、核算选用管件球阀：6个截止阀：3个压力表：2个转子流量计：1个
