软件用户手册.doc

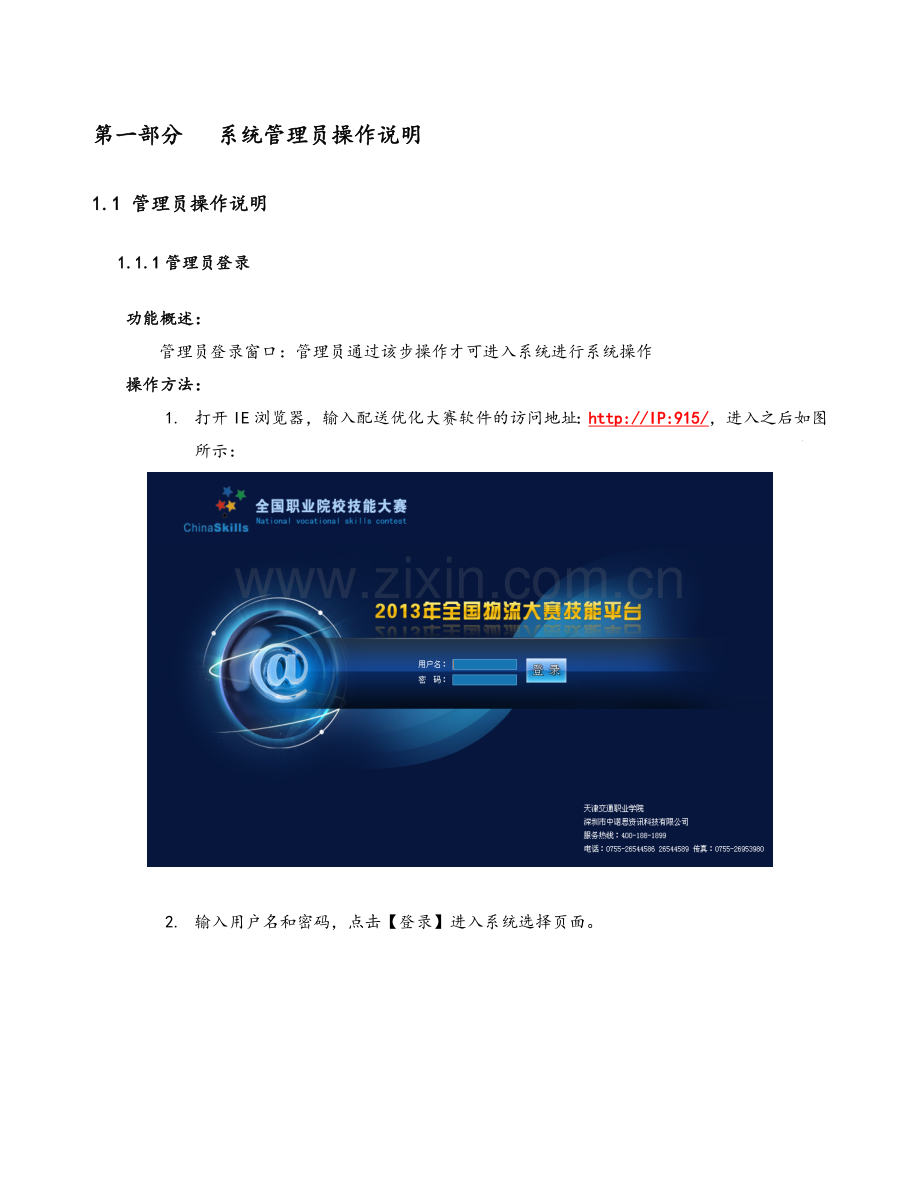

第一部分 系统管理员操作说明
1.1 管理员操作说明
1.1.1管理员登录
功能概述：
管理员登录窗口：管理员通过该步操作才可进入系统进行系统操作
操作方法：
1. 打开IE浏览器，输入配送优化大赛软件的访问地址：http://IP:915/，进入之后如图所示：

2. 输入用户名和密码，点击【登录】进入系统选择页面。

3. 选择【配送优化大赛软件V1.0】进入系统首页。

1.1.2地图上传
功能概述：
管理员上传一张地图。
操作方法：
1. 系统管理员进入主系统，点击【地图上传】按钮进入【地图上传】页面。

2. 点击浏览，选择需要上传的地图，点击上传。（下图为上传好的地图）

功能按钮说明：
【浏览】：点击浏览选择地图图片。
【上传】：上传选择的地图。
1.1.3站点维护
功能概述：
管理员对站点进行维护。
操作方法：
1. 系统管理员进入主系统，点击【站点维护】按钮进入【站点维护】页面。
2. 选定某个客户或支点进行拖动，可随意放置客户和支点的位置，并对支点进行删除（只能删除未保存的支点）。
3. 可对站点添加多个支点（添加支点是为了方便后续线路维护）。
注：红色图标表示：配送中心；绿色图标表示：配送客户；蓝色图标表示：支点。

点击重置所有点，可将之前维护好的站点全部重置。

重置之后的所有站点需要重新部署。

4. 站点维护好之后点保存可直接跳转到线路维护页面。
功能按钮说明：
【帮助】：显示帮助信息；
【重置所有点】：点击重置所有点，之前维护好的站点将重置。
【添加支点】：可添加多个支点。
【删除支点】：可删除支点（只能删除未保存的支点）。
【保存】：保存维护好的站点。
1.1.4线路维护
功能概述：
管理员进行线路维护。
操作方法：
1. 系统管理员进入主系统，点击【线路维护】按钮进入【线路维护】页面。

2. 选择相邻的两个站点，在弹出的线路信息框里面输入线路名称及长度。

3. 分别点击连接好线路的两个站点，可取消该线路。

4. 点击连接好的线路，可对线路信息重新编辑（只能编辑已经保存好的线路）

之前线路a的长度为5千米，经过编辑之后变成了6千米。

5. 线路维护好之后点保存可直接跳转到设置随机路障页面。
功能按钮说明：
【配送点详情】：显示所有配送点的详细信息。
【帮助】：显示帮助信息。
【保存】：保存维护好的线路。
1.1.5设置随机路障
功能概述：
管理员进行随机路障的设置。
操作方法：
1. 系统管理员进入主系统，点击【设置随机路障】按钮进入【设置随机路障】页面。

2. 点击配送中心相关联的线路，在弹出的路障信息对话框中输入路障原因点保存即可将其设置为随机路障。（红色线为选定的随机路障）

只能设置与配送中心相关联的线为路障。

随机路障只能设置一条。

3. 点击已设置好的路障线路，可取消该路障并重新选择其他线路作为路障线路。
（删除已设置的路障之后，点保存。之前设置为路障的线路道路状况变成良好）

4. 点保存，随机路障设置成功。

功能按钮说明：
【配送点详情】：显示所有配送点的详细信息。
【随机线路详情】：显示所有随机线路的详细信息。
【保存】：保存设置好的随机线路。
第二部分 学生操作说明
2.1 系统管理
2.1.1流程图
功能概述：
显示配送的整个操作流程。
操作方法：
学生进入主系统，点击【流程图】按钮进入【流程图】页面。

2.1.2配送作业
功能概述：
对配送作业单进行操作。
操作方法：
提示：学生进行配送前需先从仓储大赛管理软件中进行订单出库操作。详细操作步骤如下：
1. 进入仓储大赛管理软件下的【订单管理】—>【客户订单】，新增一个客户订单.
2. 新增之后选择【订单管理】—>【订单处理】，点击确定对订单进行确认操作.

注：进行客户订单确认后需记住任务单号，方便后续进行出库操作。如上图红色标识部分。
3. 进入【出库管理】—>【出库计划】，对所选订单进行出库操作。
4. 选择某个订单，点出库计划。

5. 点选择对每种货品进行单位换算（也可不换算）。

6. 点确定换算完成。（不换算的话直接点确定）

7. 下一步确认后,会根据货品的信息生成拣选单。

提示：订单出库以后学生继续进入配送大赛管理软件中进行操作。详细操作步骤如下：
操作方法：
1. 学生入主系统，点击【配送作业】按钮进入【配送作业】页面。
2. 点击新增，选择之前从仓储里面出库的订单。

3. 选择订单之后点击生成配送订单。

生成配送订单完成后如下图所示：

功能按钮说明：
【查询】：输入查询条件查找相应的配送作业单信息，输入为空查询全部配送作业单信息。
【新增】：新增已出库的订单并对其生成配送订单。
【生成配送订单】：将某个出库订单生成配送订单。
【删除】：删除某个配送作业单。
2.1.3模拟配送
功能概述：
学生为配送客户选择线路之后对其进行模拟配送操作。
操作方法：
1. 学生进入主系统，点击【模拟配送】按钮进入【模拟配送】页面。
2. 选择需要进行模拟配送的客户订单点击模拟配送。

3. （此时页面跳转到配送线路选择页面）学生根据需配送的客户选择线路。
注：必须从配送中心开始选择配送线路并且每次选择线路必须以上次线路的终点作为起点。
线路必须从配送中心开始最终再回到配送中心。
紫色图标表示需要配送的客户。

若当前路段需要按原路返回，则再次选中当前路段，此时路线变成橙色。（橙色表示按原路返回。）

4. 如想删除选择的路线，可点击删除线路。
注：删除线路都是从最后选择的线路开始删除。

5. 如果学生选择的已经是最优路线，点保存之后系统会提示选择的已经是最优路线。
此时学生在配送订单打印页面中将不会产生费用。

如果学生学生的不是最优路线，系统会弹出提示，提示学生是否愿意花费相应的费用来查看最优路线。如果不花费费用的话，就无法进行后续操作。

6. 查看实时路况时，如果管理员未设置随机路障，系统将会弹出提示。反之，可查看实时路况.

注：虚线表示有路障的线路。

7. 查看完实时路况之后即可对客户进行模拟配送。
注：三角形图标表示配送图标。

8. 配送完成之后，可保存配送的线路。

点确定之后配送成功。

功能按钮说明：
【查询】：输入查询条件查找相应的配送作业单信息，输入为空查询全部配送作业单信息。
【配送点详情】：显示所有配送点的详细信息；
【线路详情】：显示所有线路的详细信息；
【删除线路】：删除选择的线路；
【帮助】：显示帮助信息；
【模拟配送】：对选择的线路进行模拟配送；
【实时路况】：查看当前的路障信息。
2.1.4配送单打印
功能概述：
对配送作业单进行打印。
操作方法：
1. 学生进入主系统，点击【配送单打印】按钮进入【配送单打印】页面。
2. 选择某个订单，点击打印，可对该订单进行打印操作。

注：如果该订单并没有产生费用，则该订单打印页面中的配送作业单为黑色，反之为红色。

功能按钮说明：
【查询】：输入查询条件查找相应的配送作业单信息，输入为空查询全部配送作业单信息。
【打印】：打印配送作业单。
