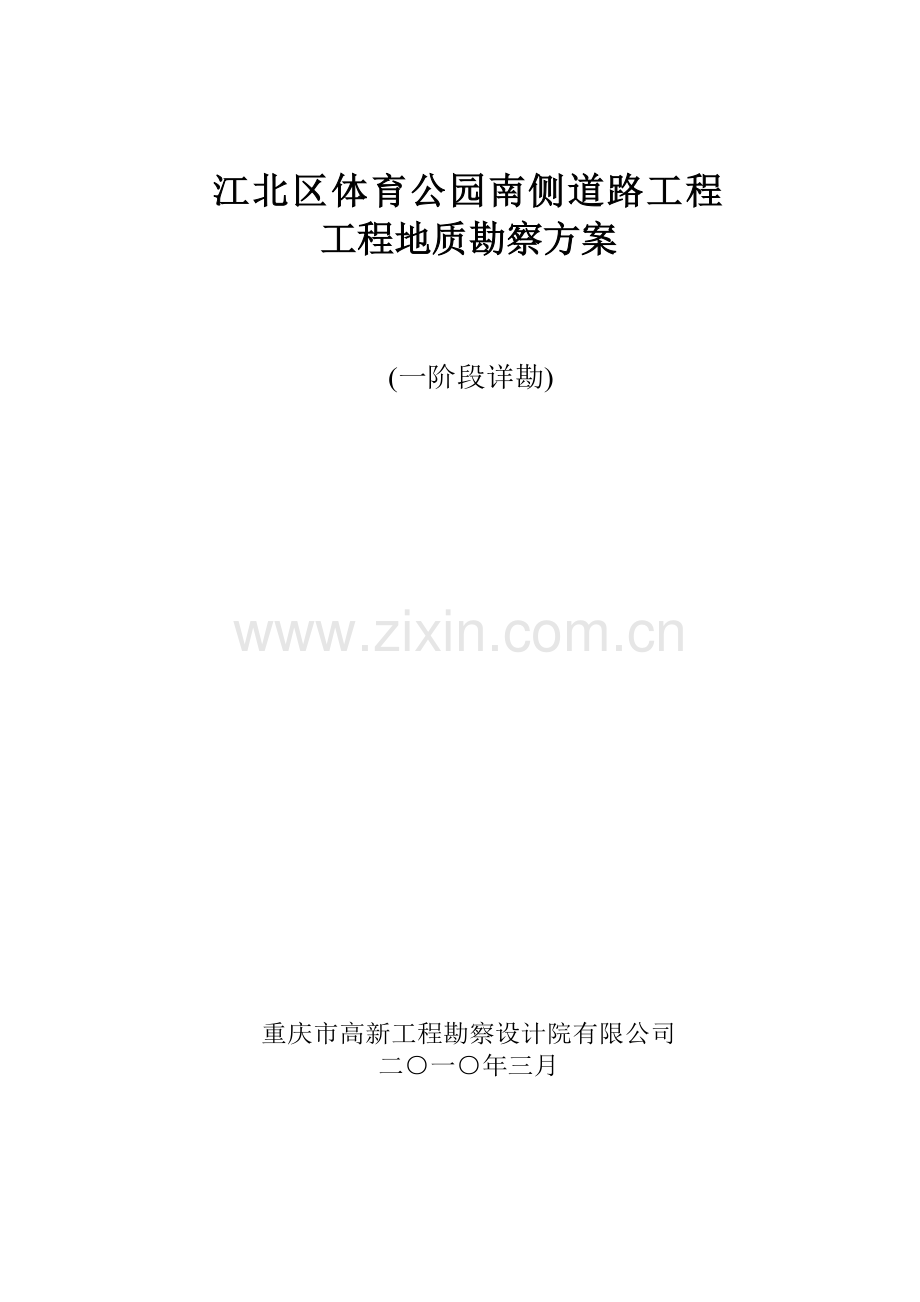

江北区体育公园南侧道路工程
工程地质勘察方案

(一阶段详勘)

重庆市高新工程勘察设计院有限公司
二○一○年三月

江北区体育公园南侧道路工程
工程地质勘察方案

(一阶段详勘)

院 长：谢常伟 高级工程师
总 工：王家海 教授级高级工程师
项目负责：余 波 工程师
检 校：王 军 工程师
审 核：张顺斌 高级工程师
注册岩土工程师

重庆市高新工程勘察设计院有限公司
二○一○年三月

目录
一、前言 1
二、目的任务 1
三、制定勘察方案的依据 1
四、场地工程地质条件简况 1
五、勘察工作布置及工作量 3
六、完成任务的保证措施及服务承诺 5
七、工期安排 7
八、预期提交的工作成果 7
九、勘察工作报价 8

一、前言
随着江北区市政开发建设的逐步深入，一些城市道路随着的建设被提上日程。地处南桥寺片区的区石子山体育公园的开工修建，促使其周边的市政道路的问题也被提上日程。我院有幸接到重庆市江北区城市建设有限公司（建设方）关于江北区体育公园南侧道路工程工程地质勘察的委托，我院谨向建设方对我院的高度信任，表示诚挚的谢意。
连接盘溪路北延段，途经体育公园，终点止于二号线，整条道路为东西走向，全长约706米，道路宽60m，坡度+0.45~-5.5%。
二、目的任务
1、调查沿线地形地貌、地层岩性、地质构造，查明沿线水文地质条件和岩土物理力学参数；
2、查明道路沿线岩土界面倾角，软弱夹层，岩层的结构面发育情况；
3、查明各岩土层厚度，有无软弱夹层及厚度、深度、详细层位、层面的物理力学性质；
4、查明沿线区域节理裂隙发育情况、产状；评价其对路基开挖后两侧边坡的稳定性所产生的影响；
5、提供边坡（路堤、路堑）设计参数（如重度、抗剪指标等），根据路面设计标高，对路堑边坡开挖放坡率提出建议，按照提供的坡率，评价路堑边坡开挖后稳定性。对路堤及斜坡稳定性进行评价；
三、制定勘察方案的依据
（一）、《市政工程勘察规范》（CJJ56-94）；
（二）、《公路工程地质勘察规范》（JTJ064-98）；
（三）、《公路路基设计规范》（JTG D30-2004）；
（四）、《公路桥涵地基与基础设计规范》(JTG D63-2007)；
（五）、《岩土工程勘察规范》GB50021-2001（2008年版）；
（六）、《建筑抗震设计规范》（GB50011-2001）（2008年版）；
边坡评价参考重庆市工程建设标准《工程地质勘察规范》DBJ50-043-2005
四、场地工程地质条件简况
（一）地形地貌
线路区地貌类型为构造剥蚀丘陵地貌，线路东西走向，地形较为平缓，坡度8-20°。
（二）地质构造
拟建线路位于龙王洞背斜北西翼，垂直于地层走向，岩层产状：298°-304°∠13°-19°，优势产状为300°∠16°。构造裂隙调查如下：
层间裂隙局部较为发育，裂面较平，可见褐色铁锰质氧化膜浸染和少量的泥质充填，裂面结合程度很差，属软弱结构面。
根据中国地震动参数区划图(GB18306-2001)和《建筑抗震设计规范》(GB50011-2001)附录A.0.1的规定， 勘察区设计基本地震动峰值加速度为0.05g，地震基本烈度为6度。
（三）地层岩性
经现场踏勘调查，区内分布地层为第四系全新统人工填筑土（Q4me）、残坡积亚粘土（Q4el+dl）和侏罗系中统沙溪庙组（J2s）泥岩夹砂岩组成，现由新到老分述如下：
填筑土（Q4me）：灰褐色，主要由碎石、卵石及粘土矿物等组成，为压填堆积，稍湿，稍密，填筑年限３～５年。
粉质粘土（Q4el+dl）：灰褐色，由粘粒组成，含少量砂粒、岩屑，硬塑-可塑状，无摇震反应，干强度中等，韧性中等，稍有光泽。
砂岩（J2s-Ss）：灰白色，成分以长石，石英为主，中粒结构，厚层状构造，岩芯呈柱状，锤击声较清脆，具回弹，稍震手，岩体完整。
泥岩（J2s -Ms）：暗紫红色，由粘土矿组成物，泥质结构夹砂质，厚层状构造，强风化段：岩芯破碎，呈碎块状，岩质软，手易捏碎，为弱风化段：岩芯完整，呈柱状、长柱状。
（四）水文地质条件
该场地经地质调查及向当地居民访问，勘察场地附近未见井泉出露，无地表水体。
根据地下水的赋存条件、水理性质和水力特征，区内地下水可分为松散岩类孔隙水和基岩风化带网状裂隙水两大类：
①松散岩类孔隙水：主要分布在第四系松散堆积物中，受堆积层厚度、补给条件影响大,多属季节性潜水,主要接受降水补给,并向地形低洼地带排泄。
②基岩风化带网状裂隙水：该类地下水主要赋存于侏罗系中统沙溪庙组砂、泥岩地层的强风化带及砂岩裂隙中，主要接受大气降雨及地表水补给，由于泥岩为粘土岩属隔水层，砂岩岩体较完整，粗粒结构，为相对含水层。但砂岩与泥岩互层，基岩强风化带较薄，弱风化带基岩裂隙不发育，赋水条件差，故该区内地下水较贫乏，水文地质条件简单。
（五）不良地质作用及地震
经现场调查：场区内未见断层、滑坡、软弱夹层、泥石流及地下采空区等不良地质现象；场地现状稳定。
根据《中国地震动峰值加速度区划图A1》及《中国地震动反应谱特征周期区划图B1》划分，勘察区抗震设防烈度为6度，设计基本地震加速度值为0.05g，地震动反应谱特征周期值为0.35s。
据踏勘分析，场地属可进行建设的一般场地。
五、勘察工作布置及工作量
（一）工程地质测绘
采用追索法与穿越法结合，把各种工程地质水文地质的点线要素圈定到1：500地形图上。查明场地及附近范围内的有无危岩、滑坡等不良地质作用。编制1：500工程地质平面图。
（二）钻探
本次勘察属一次性详细勘察，布孔原则如下：
根据工程概况，勘察区原大部份属农田和鱼塘，地质条件较为复杂，道
路的勘探点主要考虑道路两侧边坡挡墙位置布置，间距40-60m道路中线钻孔按70-80m布置。一般路基段钻孔，控制性钻孔进入设计路面高程以下稳定岩层中≥3m，一般性勘探孔进入岩层2-3 m。支挡结构位置钻孔，控制孔进入预计基础持力层以下3-5m，一般性钻孔进入预计基础持力层以下2-3m。高切坡位置钻孔，钻制性钻孔进入道路标高以下3-5m，一般性钻孔进入预计岩石破裂面以下3-5m
总计布置钻孔37个、预计钻探总进尺337m，利用盘溪路北段和体育公园钻孔5个。
（三）现场原位测试
1、动力触探6孔。
（四）岩土采样试验
（1）、采集6件（组）样品作土工常规试验。
（2）、岩石抗压样：为确定岩石地基承载力，在中等风化带基岩采集天然抗压样10组、饱和抗压样10组，天然抗拉抗剪样3组。
（五）水文工作
1、各孔观测终孔静止水位，共37孔。
2、在场地内选择2个钻孔作简易提水试验。
（六）工程测量
1、图根点：3个
2、放测、定测钻孔：37个
3、实测纵横剖面：4.5Km
（七）预计勘察工作量
勘察预计工作量总表
工作项目
单位
数量
一、1：500工程地质测绘
km2
0.12
二、钻探
m /孔
337/37
三、探槽
M3 /个
/
四、水文工作
水位观测
孔
37
五、原位试验
N120重型动力触探试验
m/孔
6
声波测井
孔
/
声波-剪切波测试
孔
/
六、采样试验
土工常规试验
组/件
6/6
岩石天然抗压
组
10
岩石饱和抗压
组
0
七、工程测量
放测、定测钻孔
个
37
实测1：200剖面
km
4.5
（八）以上工作量系根据现有设计方案图，按场地实际工程地质条件布置的。随着设计方案及勘察工作的进行，当出现变化时，工作量应做相应调整。
六、完成任务的保证措施及服务承诺
（一）施工组织
组成勘察项目组，由余波任项目负责（工程师），院总工程师王家海（高工）、技术质量部主任张顺斌（高工）进行质量监控。
下设一个地质组（2人）、一个测量组（2人）、一个钻探管理组（4人）、4台钻机计12个工人投入此勘察项目。
1、计划组织4台100型钻机进场，15天完成野外施工，每台钻机完成约10钻孔。
2、钻孔放孔后，请建设方现场代表验收孔位。施工过程中项目负责人向机长讲明钻孔目的，取样种类、深度和数量，原位测试项目及要求等。开钻后，技术人员跟班编录，及时取样，包装送样。
3、钻孔开孔口径110mm，完整基岩岩芯采取率大于85%，土层、基岩强风化带及破碎带采取率大于65%，岩芯按回次依序放置，不准悬空岩芯管敲打抖落岩芯。
4、钻孔终孔后，编录人员必须丈量钻具检查孔深，自检钻探成果质量，存在问题立即纠正；项目负责、建设方现场代表检查验收签字后，才能终孔搬迁。
（二）质量保证措施
1、根据业主方提出的技术要求，修订完善本勘察大纲，作为现场管理人员、技术人员和施工人员必须遵循的要求，且根据场地实际情况发现问题及时报告项目负责人，补充调整勘察方案，并报院总工审核再请示建设方批准后执行。
2、钻孔岩芯采取率必须符合要求，样品及时采取、封包、送重庆地矿检测中心进行试验分析。原位测试资料保证真实可靠。
3、1：500工程地质测绘：以建设方提供的地形图为工作底图，追索法与穿越法结合，半仪器法定点，重要点线用经纬仪配光电仪定位。
4、工程测量：按《城市测量规范》CJJ99-5的要求操作，用经纬仪、光电仪、水准仪布设图根点，定测钻孔，实测纵横剖面。
5、各项原始资料100%进行自检，项目负责对全部原始资料进行检查审核。发现不符合质量要求的责令返工。针对所出现的地质问题组织技术人员会诊，及时解决。
6、院总工、全质办随时现场检查验收，不合格立即返工。勘察报告由院总工办审定，并送重庆市勘察测绘质量监督站审查通过后才正式提交建设方使用。
（三）服务承诺
1、按建设方工期要求完成任务。
2、施工中发现有危及工程安全的不良地质现象时，及时向建设方汇报，阐明问题的严重性，为建设方及时优化调整设计方案提供依据。
3、保证报告质量，为建设方提供经济合理的地基基础方案，各种建议均应安全适用，提交报告时向建设方、设计方进行资料交底，指出场地的主要地质问题。
4、随时为建设方、设计方提供有关地基基础问题及边坡问题的咨询服务。
七、工期安排
我院接到中标通知就立即组成项目组，备齐所有机具，组织有关人员再到现场踏勘，分工制定各项原则，签定合同就进场施工，从开工之日起7天结束外业，15天完成勘察报告。25天提交质监站审查通过的勘察报告。
八、预期提交的工作成果
按期提交工程勘察地质报告，报告包括如下内容：
（一）工程地质平面图（1：500）
（二）工程地质纵、横剖面图（1：200～1：500）
（三）钻孔柱状图（1：200）
（四）原位测试图表
（五）室内试验成果、测量成果。
（六）工程地质勘察报告
九、勘察工作报价
依据重庆市物价局、重庆市建设委员会“关于规范建设工程勘察收费的通知”（渝价[2006]593号文）要求，重庆市建设工程勘察最低取费标准不得低于国家发展计划委员会、建设部发布的《工程勘察设计收费标准》（2002年版）的50%。我院本着公平、合理的原则，勘察报价按国家发展计划委员会、建设部发布的《工程勘察设计收费标准》（2002年版）下浮50%计费，勘察费用根据勘察工作量按实计算。
附件：江北区体育公园南侧道路工程勘探点平面布置图
江北区体育公园南侧道路工程孔深预计表
