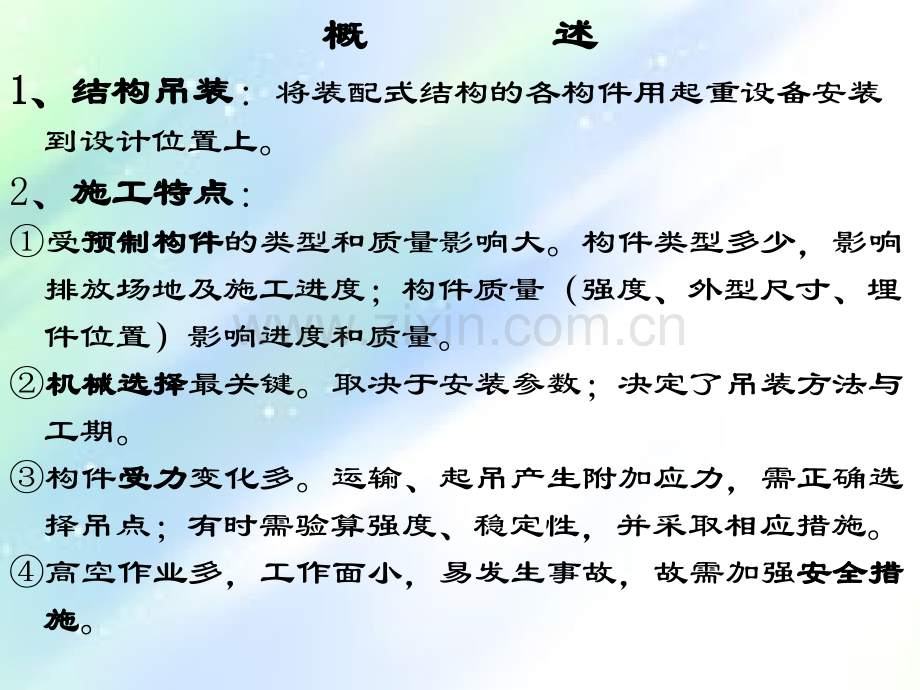

第六章第六章 结构吊装工程结构吊装工程概概 述述1 1、结构吊装、结构吊装：将装配式结构的各构件用起重设备安装到设计位置上。2、施工特点施工特点：受预制构件预制构件的类型和质量影响大。构件类型多少，影响排放场地及施工进度；构件质量（强度、外型尺寸、埋件位置）影响进度和质量。机械选择机械选择最关键。取决于安装参数；决定了吊装方法与工期。构件受力受力变化多。运输、起吊产生附加应力，需正确选择吊点；有时需验算强度、稳定性，并采取相应措施。高空作业多，工作面小，易发生事故，故需加强安全措安全措施施。结构吊装工程结构吊装工程 起重安装机械起重安装机械 索具设备索具设备 单层厂房结构吊装单层厂房结构吊装 桅杆式起重机桅杆式起重机自行杆式起重机自行杆式起重机塔式起重机塔式起重机卷扬机卷扬机滑轮组滑轮组钢丝绳钢丝绳锚碇锚碇横吊梁横吊梁吊装前的准备吊装前的准备构件吊装工艺构件吊装工艺 柱柱 吊车梁安装吊车梁安装 屋架吊装屋架吊装 屋面板屋面板结构吊装方案结构吊装方案 起重机的选择起重机的选择 结构吊装方法结构吊装方法 构件的平面布置构件的平面布置1.1.构件预制的平面布置构件预制的平面布置 柱子布置柱子布置 屋架的布置屋架的布置2.2.吊装前的布置吊装前的布置建筑施工技术 土木工程系 万衍第一节第一节 起起 重重 安安 装装 机机 械械一、桅杆式起重机一、桅杆式起重机（一）类型、构造及特点：（一）类型、构造及特点：1、类型与构造：、类型与构造：建筑施工技术 土木工程系 万衍木独脚拔杆木独脚拔杆钢管独脚拔杆钢管独脚拔杆1）独脚拔杆：）独脚拔杆：起重杆，加缆风、锚碇、卷扬机、滑轮组组成；起重杆材料：木、钢管、格构式，倾角10。建筑施工技术 土木工程系 万衍人字拔杆人字拔杆2）人字拔杆：）人字拔杆：双杆铰接或绑扎，呈30 夹角，倾角10 ；侧稳好，但起吊范围小。建筑施工技术 土木工程系 万衍牵缆式拔杆牵缆式拔杆3）牵缆式拔杆：）牵缆式拔杆：拔杆底部铰接起重臂，可回转、起伏，操作灵活，Q、H、R均较大。悬臂式拔杆悬臂式拔杆4）悬臂拔杆：）悬臂拔杆：拔杆腰部铰接起重臂，可回转起伏，H、R大，但Q较小。返回返回建筑施工技术 土木工程系 万衍二、二、自行杆式起重机自行杆式起重机优点优点：自身有行走装置，移位及转场方便；操作灵活，使用方便，可360全回转。缺点缺点：稳定性差，工作空间小（斜臂杆）。（一）类型、特点与型号类型、特点与型号：1 1、履带式：、履带式：优点优点对场地、路面要求不高；可负重行驶；360 回转；臂长可接。缺点缺点行驶慢；对路面有破坏；稳定性差。型号型号W1-50（10t）、W1-100（15t）、W-200（50t）、QU20（20t）、QUY50(50t)等。建筑施工技术 土木工程系 万衍履带式起重机的构造组成履带式起重机的构造组成建筑施工技术 土木工程系 万衍2 2、汽车式：、汽车式：起重机构装在汽车底盘上。QY16汽车式起重机汽车式起重机优优行驶速度快，可上公路；伸缩臂变化快；全回转缺缺吊装时必须用撑脚（支腿），不能负重行驶。型号型号Q15、Q28（QY8）、QY16、QY32、QY125；KATO(加藤)NK400（40t）、NK800（80t）；3、轮胎式轮胎式：专门设计的，专用轮胎和特制底盘。优优轮胎行驶，速度较快；对路面破坏小；起重量小时负重行驶。缺缺对路面要求高；起重量大时必须用脚撑。型号型号QL216、QL325、QL340。（QLQL1 1机械传动为主；QLQL2 2液压传动；QLQL3 3直流电动机传动）建筑施工技术 土木工程系 万衍RQH1、起重量起重量Q Q吊钩所能提起的荷载；2、起重高度起重高度H H吊钩最高时至停机面的高度；3、回转半径回转半径R R吊钩中心至机械回转轴间的水平距离。关系关系：臂长L一定时，三个参数随臂的仰角变化而变化；R：Q、H；R：Q、H。参数可据技术参数表或起重性能曲线查出（二）（二）主要技术性能参数主要技术性能参数：建筑施工技术 土木工程系 万衍W1100起重起重机性能曲线机性能曲线1臂长23m时的起重高度曲线；2臂长23m时的起重量曲线；3臂长13m时的起重高度曲线；4臂长13m时的起重量曲线建筑施工技术 土木工程系 万衍（三）（三）稳定性验算稳定性验算一般不需要，只在超出性能参数范围或斜坡上起吊时方进行。稳定安全系数（稳定力矩稳定安全系数（稳定力矩/倾覆力矩）倾覆力矩）：考虑吊装荷载及附加荷载时 K K1 1 1.151.15 仅考虑吊装荷载时 K K2 2 1.41.4返回返回建筑施工技术 土木工程系 万衍三、三、塔式起重机塔式起重机 1 1、构造组成：、构造组成：机构机构行走机构、变幅机构、起升机构、回转机构、动力及操纵装置、安全装置；结构结构行走台车、塔身、塔帽、起重臂、平衡臂（平衡重）、驾驶室、压重仓。建筑施工技术 土木工程系 万衍 2 2、特点：、特点：优点优点起重臂安装位置高，工作半径大，故服务空间大；能最大限度地靠近建筑物；移动灵活，工效高；司机视野好，使用安全。缺点缺点安装、拆卸及转场困难建筑施工技术 土木工程系 万衍 3、类型类型：按有无行走机构行走机构分固定式、自行式（轨道、轮胎）；按回转部位回转部位分上回转、下回转；按变幅方法变幅方法分动臂变幅、小车变幅；按升高方式升高方式分内爬式、附着自升式；按起重能力起重能力分轻型0.55t、中型515t、重型1540t。4、性能参数：主要是起重量Q、起重高度H、回转半径（工作幅度）R、起重力矩M。5、几种塔吊几种塔吊（1）轨行式轨行式：特点：特点：使用灵活，服务范围大。适用：适用：长度大、进深小的多层建筑。型号型号：几种型号见表QT16外形与起重特性外形与起重特性起重量与幅起重量与幅度关系曲线度关系曲线;起重高度与起重高度与幅度关系曲线幅度关系曲线QT60/80外形结构与起重特性外形结构与起重特性自升塔QT80A外形结构与起重特性外形结构与起重特性(KN)建筑施工技术 土木工程系 万衍(2(2）爬升式）爬升式：安装于建筑物内（电梯井、框架梁），利用套架、托梁随建筑物升高而爬升。自带爬升系统，二层一爬。型号型号：QT54/40型（钢丝绳爬升，Q=4t、M=40t-m、R=1120m、H=110m）；80HC、120HC型、QT100（液压爬升）。爬升过程爬升过程：固定下支座提升套架固定套架下支座脱空提升塔身固定下支座。特点特点：起升高度大（受卷扬机容绳量限制）；控制范围大，占用场地小；拆除时较困难。爬塔爬升过程示意图爬塔爬升过程示意图（3 3）附着式自升塔）附着式自升塔型号：型号：QT80A，QTZ63，QTZ100，QTZ200，FO/23B，H3/36B性能：性能：（QTZ100,最大自由高度50m，40m以上每20m用锚固装置附着于建筑物）自升过程自升过程：原理：以液压千斤顶为动力，通过套架和塔身的相互作用而升降。建筑施工技术 土木工程系 万衍*有固定、附着、有固定、附着、内爬多种形式。内爬多种形式。*基本臂长基本臂长54m；加长臂加长臂60m。*幅度相应为幅度相应为54m、60m;*起重量起重量81.69t；81.2t（a）独立式）独立式（b）附着式（）附着式（120m）QTZ100外形外形建筑施工技术 土木工程系 万衍QT4-10型塔式起重机型塔式起重机QTZ63型外形结构与起重特性型外形结构与起重特性*引进法国POTAIN公司技术的产品。*可组合成轨行、固定、附着、爬升多种工作方式。*起重臂可拼成30m、35m、40m、45m、50m五种长度；FO/23B型型塔式起重机塔式起重机塔式起重机的自升过程塔式起重机的自升过程建筑施工技术 土木工程系 万衍返回返回建筑施工技术 土木工程系 万衍第二节第二节 索具设备索具设备 一、卷扬机一、卷扬机（快速、慢速、调速，单筒、双筒）常用：牵引力550KN，电磁制动式 卷扬机安装要求：卷扬机安装要求：1）位置：）位置：司机视线好、地势高处；距起吊处15m(安全距离)；司机视仰角45；距前面第一个导向滑轮20倍卷筒长(防乱绳)；钢丝绳尽量不穿越道路。2）钢丝绳）钢丝绳从卷筒下绕入，卷筒上存绳量不少于四圈。3）固定：）固定：牢固；（图）（b）水平锚固法）水平锚固法卷扬机的固定方法卷扬机的固定方法（a）螺栓锚固法）螺栓锚固法（c）立桩锚固法）立桩锚固法（d）压重锚固法）压重锚固法返回返回建筑施工技术 土木工程系 万衍二、滑轮组二、滑轮组1 1、钢丝绳跑头拉力、钢丝绳跑头拉力T T：T Tk k Q QQ计算荷载k滑轮组省力系数钢丝绳从定定滑轮绕出者：kfn(f-1)/(fn-1)钢丝绳从动动滑轮绕出者：kfn1(f-1)/(fn-1)2 2、使用注意：、使用注意：滑轮直径和轮槽直径与绳配套；查明荷载，检查有无损伤；定、动轮间距23.5m。返回返回三、钢丝绳三、钢丝绳1、类型、类型按捻向：交互捻、同向捻、混合捻；按股、丝数：6191，6371，6611普通钢丝绳的截面普通钢丝绳的截面式中：P绳破断拉力，R钢丝绳的钢丝破断拉力总和，受力不均匀系数（0.85,0.82,0.8），K安全系数（缆风钢丝绳K K=3.5=3.5；起重钢丝绳K K=5=56 6；捆绑吊索K K=8 81010）3、使用注意：、使用注意：滑轮直径：滑轮直径：D1012d，轮槽直径：Bd12.5mm，定期加油（4个月）；成盘竖立存放；定期检查；达到报废标准必须报废。2、钢丝绳的容许拉力、钢丝绳的容许拉力：返回返回四、锚碇锚碇：1 1、桩式地锚、桩式地锚：单排(P=13t)；双排(P=35t)；三排(P=610t)打入式，埋入式；PP建筑施工技术 土木工程系 万衍 2 2、水平地锚、水平地锚埋深埋深1.51.53.5m3.5m，P P7.5t7.5t加压板，加压板，P P15t15t加立板栅。加立板栅。（a）普通水平地锚）普通水平地锚P（b）有压板及木）有压板及木壁的水平地锚壁的水平地锚P建筑施工技术 土木工程系 万衍 注意注意：1、锚碇不得反向使用；2、锚碇前2.5m内无坑槽；3、周围高出地坪，防止浸泡；4、原有的或放置时间较长的应经试拉后再用。返回返回五、横吊梁五、横吊梁（铁扁担）（铁扁担）用途：用途：减少起吊高度，满足水平夹角要求；保持构件垂直、平衡，便于安装。形式：滑轮式、钢板式吊柱；钢管式（612m）吊屋架（a）滑轮横吊梁）滑轮横吊梁（c）钢管横吊梁）钢管横吊梁（b）钢板横吊梁）钢板横吊梁返回返回建筑施工技术 土木工程系 万衍第三节第三节 单厂结构吊装单厂结构吊装一般施工方法：一般施工方法：基础现浇现浇；吊车梁、连系梁、地梁、天窗架、屋面板工厂预制工厂预制；柱、屋架现场地面预制现场地面预制。返回返回一、一、吊装前的准备吊装前的准备1 1、清理场地场地，铺设道路道路事先标出机械开行路线、构件堆放位置；平整压实道路，松软土铺枕木、厚钢板；三通（水电路）一平（地）一排（水）,路宽3.5-6m,转弯半径1020m2、清理检查构件构件。1）混凝土强度混凝土强度：设计要求，75%设计强度，孔道灌浆15N/mm2。2 2）外观：）外观：构件外形、尺寸、侧弯；预埋件位置和尺寸；表面有无损伤、缺陷、变形；吊环规格和位置。建筑施工技术 土木工程系 万衍3、构件弹线和编号弹线和编号弹：安装中心线、准线弹：安装中心线、准线（柱五线,屋架三线,吊车梁二线）；按图在统一位置编号，编号，并注明位置方向。柱子弹线示意图柱子弹线示意图建筑施工技术 土木工程系 万衍4、杯基准备杯基准备检查杯口的尺寸并弹线（杯口顶面十字交叉定位中心线）；各柱杯底按牛腿标高抄平一致后填细石混凝土。建筑施工技术 土木工程系 万衍5、构件运输与堆放运输与堆放达到75%强度；固定牢,支撑好；控制速度；吊、垫点按设计，垫点上下对齐。用拖车两点支撑运长柱用拖车两点支撑运长柱建筑施工技术 土木工程系 万衍倒放运输鱼腹式吊车梁倒放运输鱼腹式吊车梁平放运输吊车梁平放运输吊车梁9米长屋面梁的拖车运输米长屋面梁的拖车运输6米长屋面梁的汽车运输米长屋面梁的汽车运输建筑施工技术 土木工程系 万衍载重汽车运屋架块体载重汽车运屋架块体建筑施工技术 土木工程系 万衍平板拖车运平板拖车运24m内屋架内屋架建筑施工技术 土木工程系 万衍拖车运拖车运24m以上整榀屋架以上整榀屋架建筑施工技术 土木工程系 万衍钢托架运输屋架钢托架运输屋架普通柱的堆放方法普通柱的堆放方法建筑施工技术 土木工程系 万衍普通梁、板的堆放方法普通梁、板的堆放方法建筑施工技术 土木工程系 万衍普通柱、梁、板的堆放方法普通柱、梁、板的堆放方法屋架、屋面梁的堆放屋架、屋面梁的堆放屋架在吊装现场的斜向堆放屋架在吊装现场的斜向堆放建筑施工技术 土木工程系 万衍屋架在吊装现场的纵向堆放屋架在吊装现场的纵向堆放6、构件的拼装与加固拼装与加固屋架、天窗架。小件平拼，大件立拼；保尺寸，同平面，不裂无弯，连接好；吊时与使用时的受力状态不同，需作吊装内力验算并临时加固。平拼天窗架平拼天窗架建筑施工技术 土木工程系 万衍 7、料具的准备料具的准备：吊装机具；焊接机具；竹梯、挂梯；钢、木楔及垫片等。返回返回二、二、构件吊装工艺构件吊装工艺工艺过程工艺过程：绑扎绑扎起吊起吊就位就位临时固定临时固定校正校正最后固定最后固定（一）柱柱：1、绑扎绑扎：1）绑扎点数绑扎点数一点绑扎一点绑扎：用于中小型柱（10米时考虑阳光照射温差影响。垂直度允许偏差：垂直度允许偏差：建筑施工技术 土木工程系 万衍 5 5、最后固定、最后固定：1）校正后立即进行立即进行；2）清理湿润，柱脚下柱脚下空隙大者先灌一层砂浆；3）分两次灌豆石混凝土两次灌豆石混凝土（标号比构件提高一级）第一次至楔下，达25%后拔楔灌满；4）第二次灌的混凝土达75%后方可安上部安上部构件。返回返回（二）吊车梁安装（二）吊车梁安装1、柱杯口灌缝混凝土达到混凝土达到75%75%后进行后进行；2、两点绑扎绑扎，水平起吊，两端设拉绳（溜绳）控制；3 3、就位与临时固定、就位与临时固定：用垫铁垫平，一般不需临时固定（高宽比4时铁丝与柱捆牢或点焊）；4 4、校正、校正：（1）中小型吊车梁屋盖安完后校正。拉钢丝法或仪器放线法校平面位置；靠尺或铅锤检查垂直度；砂浆找平表面再铺轨；（2）重型吊车梁边吊边校。（木尺经纬仪）5 5、固定、固定：预埋铁件焊牢，梁柱间及接头处支模浇细石混凝土。建筑施工技术 土木工程系 万衍建筑施工技术 土木工程系 万衍仪器放线法校正吊车梁的仪器放线法校正吊车梁的平面位置平面位置拉钢丝法校正吊车梁的平面位置拉钢丝法校正吊车梁的平面位置边吊边校法校正吊车梁的边吊边校法校正吊车梁的平面位置平面位置吊车梁垂直度校正吊车梁垂直度校正返回返回建筑施工技术 土木工程系 万衍（三）屋架吊装屋架吊装先全部翻身扶直就位，再吊装。1 1、扶直：、扶直：方法：方法：正向扶直；反向扶直。要点：要点：吊索平面与水平面夹角60O；加垫木垛，端头拉住；立于便于吊装的位置。木垛木垛木垛木垛屋架屋架屋架屋架建筑施工技术 土木工程系 万衍屋架扶直屋架扶直建筑施工技术 土木工程系 万衍2 2、屋架的绑扎、屋架的绑扎：（按设计要求位置）一般情况1）位置位置：上弦靠近端部结点或其附近，两头对称。2）方法方法：跨度18米两点绑扎；跨度1830米四点绑扎；跨度30米应使用铁扁担。3）注意注意：吊索与水平面夹角45O；吊装前做好加固处理。建筑施工技术 土木工程系 万衍(a)两点绑扎两点绑扎屋架的绑扎屋架的绑扎(d)加固与绑扎加固与绑扎(b)四点绑扎四点绑扎(c)四点绑扎加横吊梁四点绑扎加横吊梁建筑施工技术 土木工程系 万衍3、吊升、就位与临时固定吊升、就位与临时固定：吊升吊升保持水平，吊索与水平面夹角60O，至柱顶以上用拉绳旋转对位。临时固定临时固定：第一榀用四根缆风绳系于上弦，拉住或与抗风柱连接；第二榀以后用工具式支撑（校正器）与前榀连接。4、校正、最后固定校正、最后固定：校正校正 用经纬仪检查，使上弦三点木尺的标志记在同一垂直面内；校正器调整，并垫薄钢片；固定固定在屋架两端对角同时施焊。建筑施工技术 土木工程系 万衍升钩与旋转就位示意图升钩与旋转就位示意图建筑施工技术 土木工程系 万衍双机抬吊屋架双机抬吊屋架建筑施工技术 土木工程系 万衍双机抬吊屋架双机抬吊屋架建筑施工技术 土木工程系 万衍屋架上弦撑脚钢管螺母螺杆摇把屋架的临时屋架的临时固定与校正固定与校正返回返回建筑施工技术 土木工程系 万衍（四）屋面板屋面板：安装顺序顺序：自两边檐口对称向屋脊。绑扎起吊绑扎起吊：埋有吊环，带钩吊索勾住，四绳拉力相等，保持水平，可一 机多吊，45。固定固定：对位后，焊接固定，每间除最后从一块板外，每块与屋架上弦焊接不少于三点。屋面板屋面板的勾挂的勾挂屋面板的吊装屋面板的吊装天窗架的绑扎天窗架的绑扎返回返回建筑施工技术 土木工程系 万衍三、结构吊装方案结构吊装方案（一）起重机的选择起重机的选择：选择的内容：选择的内容：类型类型常用履带式，也可用塔吊、桅杆式；型号型号据构件尺寸、重量、安装位置，计算出所需参数后选择；数量数量据工程量、工期、施工定额确定。1 1、所需起重参数的计算、所需起重参数的计算（1 1）起重量）起重量Q Q：Q Qq q1 1+q q2 2 式中：q1构件重，q2索具重。（2 2）起重高度）起重高度H H：H H=h h1 1+h h2 2+h h3 3+h h4 4 式中：h1停机面至安装支座高度；h2安装间隙（0.3m）或安全距离（2.5m）h3绑扎点至构件底面尺寸；h4吊索高度。（3 3）起重半径）起重半径R R：当R受场地安装位置限制时，先定R再选能满足Q、H要求的机械；当R不受限制时，据所需Q、H选机型后，查出相应允许的R。起重高度计算简图起重高度计算简图建筑施工技术 土木工程系 万衍4 4）最小臂杆长度）最小臂杆长度 （L L）当起重杆跨过已安装好的结构或脚手架等设施去吊装构件或吊运材料时，需计算。方法：数解法方法：数解法 图解法图解法 A、数解法数解法令其微分得令其微分得“0 0”：得：得：4选定LLmin后，则：R R=F F+LcosLcos，H HE E+LsinLsin鸟嘴架构鸟嘴架构造示意图造示意图B B、图解法、图解法：按比例绘出结构位置及安装状态，初选某种机械后画出E高度水平线。建筑施工技术 土木工程系 万衍2、起重机型号型号及臂长臂长的确定：1）根据：吊柱需计算最重柱Q、H，最高柱Q、H；吊屋架计算最重屋架Q、H；吊屋面板计算最高一块Q、H，最远一块Q、H。2）按每组参数选定机械型号及臂长，查出所对应的R及Rmin。（若所有构件采用一台机械，则各组参数应同时满足）建筑施工技术 土木工程系 万衍3、起重机数量起重机数量式中：式中：T工期；C班制；K时间利用系数（0.80.9）；Qi工程量；Si产量定额。返回返回建筑施工技术 土木工程系 万衍（二）结构吊装方法结构吊装方法：1 1、分件吊装法：、分件吊装法：一种类型的构件吊完后再吊另一种类型的构件。第一次开行柱柱；第二次开行地梁梁、吊车梁梁、连梁梁；第三次开行屋盖盖系统（屋架、支撑、天窗架、屋面板）。是常用的方法是常用的方法分件吊装法构件安装顺序分件吊装法构件安装顺序第三次开行第三次开行第二次开行第二次开行第一次开行第一次开行建筑施工技术 土木工程系 万衍2、综合吊装法：综合吊装法：一个节间全部吊装完后再吊下一个节间。主要用于已安装了大型设备等，不便于起重机多次开行的工程，或要求某些房间先行交工等。综合吊装法的构综合吊装法的构件安装顺序件安装顺序两种方法比较：两种方法比较：返回返回（三）（三）构件的平面布置构件的平面布置1 1、构件预制的平面布置、构件预制的平面布置：考虑问题 尽量在本跨内预制；应满足吊装工艺的要求（减少负重行驶、杆起伏）；便于支模和浇混凝土及预应力施工；少占地，道路通畅，起重机回转不碰撞构件等；注意构件安装方向及扶直次序；预制场地坚实（填土需夯实，垫通长木板）。返回返回（1）柱子布置柱子布置：（RL/2,跨中开行,可吊2或4根；RL/2,跨边开行,可吊1或2根）起重机吊柱时的开行路线及停机位置起重机吊柱时的开行路线及停机位置柱子布置方法柱子布置方法：布置位置位置跨内、跨外；方向方向斜向、纵向、横向；预制层数层数单层制作、两层叠制。1 1）斜向布置）斜向布置（占地较多，起吊方便，常用）采用旋转法旋转法吊装柱脚靠近杯口，三点共弧（S、K、M）；采用滑行法滑行法吊装吊点靠近杯口，两点共弧。布置步骤：布置步骤：确定机械开行路线，RminaR选；确定吊柱停机点，MR选O，OR选SKM弧；确定预制位置，A、B、C、D尺寸。柱子旋转法吊柱子旋转法吊装的斜向布置装的斜向布置（三点共弧）（三点共弧）柱子滑行法吊柱子滑行法吊装的斜向布置装的斜向布置（两点共弧）（两点共弧）a=R minR XRXRXABCD91011O10O11吊柱机械开行路线l旋转法吊装时，柱子的布置方法与步骤旋转法吊装时，柱子的布置方法与步骤建筑施工技术 土木工程系 万衍B B、纵向布置、纵向布置用于滑行法吊装，占地少，制作方便，起吊不便布置步骤：确定机械开行路线，RminLR选；确定吊柱停机点，两柱基中间垂线上；确定预制位置，平行、叠制。（见图）M1M2柱子的纵向布置柱子的纵向布置返回返回（2）屋架的布置屋架的布置位置：位置：跨内；方向：方向：正面斜向；正反斜向；正反纵向；预制层数：预制层数：34榀叠制（平卧）；注意：注意：a、斜向布置时，下弦与纵轴线夹角1020O；b、预应力屋架，两端均应留出抽管、穿筋、张拉操作场地（L/2）+3m；c、每两垛之间留1m间隙；d、每垛先扶直者放于上面，放置方向及埋件位置要正确（标出轴号、端号）。现场预制屋架的平面布置方向示意图现场预制屋架的平面布置方向示意图(c)正、反纵向布置正、反纵向布置(a)正面斜向布置正面斜向布置(b)正、反斜向布置正、反斜向布置返回返回2 2、吊装前的布置、吊装前的布置（1）柱：）柱：就地起吊。（2）屋架：）屋架：扶直后靠柱边布置（立放）。扶直就位方式扶直就位方式：正向扶直 反向扶直 就位方向就位方向斜向堆放；成组纵向堆放。就位要求就位要求构件间距200mm；支撑牢固，防止倾倒。建筑施工技术 土木工程系 万衍AB屋架扶直就位屋架扶直就位方式示意图方式示意图O3O4O5O6（机械倒行）屋架斜向就位布置屋架斜向就位布置步骤：步骤：a、确定吊装屋架时的开行路线及停机点；b、确定屋架布置范围；c、确定屋架布置位置。纵向布置纵向布置 需起重机负重行驶，占地少；45榀为一组，靠柱边纵向布置；每组最后一榀中心距前一榀安装轴线2m。14建筑施工技术 土木工程系 万衍（3）吊车梁、连系梁：）吊车梁、连系梁：在柱列附近，跨内或跨外。（4）屋面板、天窗架、支撑：）屋面板、天窗架、支撑：放于屋架对面柱边；屋面板68块一垛，跨内退后34个节间，跨外退后23个节间；距开行路线A+0.5米。R板屋面板吊装就位布置屋面板吊装就位布置某车间构件预制及结构安装某车间构件预制及结构安装平平 面面 布布 置置 图图5500吊装屋架机械开行路线吊装屋架机械开行路线R=7m返回返回建筑施工技术 土木工程系 万衍三、构件布置布置位置：布置位置：跨内布置综合吊装法；跨外布置分件吊装法。布置方向布置方向可纵向、斜向、横向。布置原则：布置原则：重近轻远；避免二次搬运；减少吊运距离；分类、分型号单独存放。
