工程师站及电子设备间巡检标准.doc

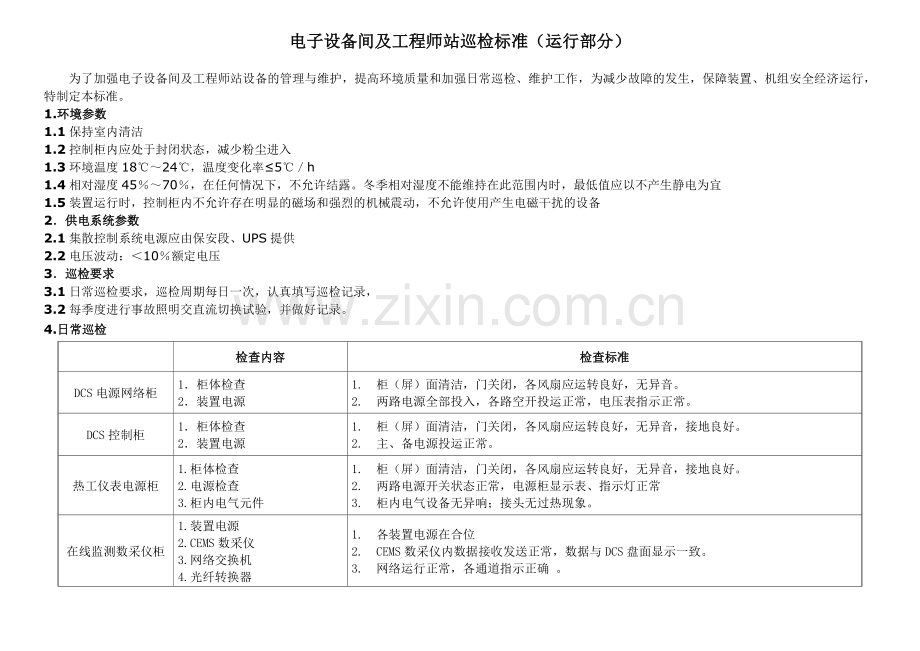

电子设备间及工程师站巡检标准（运行部分）

为了加强电子设备间及工程师站设备的管理与维护，提高环境质量和加强日常巡检、维护工作，为减少故障的发生，保障装置、机组安全经济运行，特制定本标准。
1.环境参数
1.1保持室内清洁
1.2控制柜内应处于封闭状态，减少粉尘进入
1.3环境温度18℃～24℃，温度变化率≤5℃／h
1.4相对湿度45％～70％，在任何情况下，不允许结露。冬季相对湿度不能维持在此范围内时，最低值应以不产生静电为宜
1.5装置运行时，控制柜内不允许存在明显的磁场和强烈的机械震动，不允许使用产生电磁干扰的设备
2．供电系统参数
2.1集散控制系统电源应由保安段、UPS提供
2.2电压波动：＜10％额定电压
3．巡检要求
3.1日常巡检要求，巡检周期每日一次，认真填写巡检记录，
3.2每季度进行事故照明交直流切换试验，并做好记录。
4.日常巡检

检查内容
检查标准
DCS电源网络柜
1．柜体检查
2．装置电源
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音。
2. 两路电源全部投入，各路空开投运正常，电压表指示正常。
DCS控制柜
1．柜体检查
2．装置电源
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音，接地良好。
2. 主、备电源投运正常。
热工仪表电源柜
1.柜体检查
2.电源检查
3.柜内电气元件
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音，接地良好。
2. 两路电源开关状态正常，电源柜显示表、指示灯正常
3. 柜内电气设备无异响；接头无过热现象。
在线监测数采仪柜
1.装置电源
2.CEMS数采仪
3.网络交换机
4.光纤转换器
1. 各装置电源在合位
2. CEMS数采仪内数据接收发送正常，数据与DCS盘面显示一致。
3. 网络运行正常，各通道指示正确 。

电子设备间及工程师站巡检标准（电控部分）

为了加强电子设备间及工程师站设备的管理与维护，提高环境质量和加强日常巡检、维护工作，为减少故障的发生，保障装置、机组安全经济运行，特制定本标准。
1.环境参数
1.1保持室内清洁
1.2控制柜内应处于封闭状态，减少粉尘进入
1.3环境温度18℃～24℃，温度变化率≤5℃／h
1.4相对湿度45％～70％，在任何情况下，不允许结露。冬季相对湿度不能维持在此范围内时，最低值应以不产生静电为宜
1.5装置运行时，控制柜内不允许存在明显的磁场和强烈的机械震动，不允许使用产生电磁干扰的设备
2．供电系统参数
2.1集散控制系统电源应由保安段、UPS提供
2.2电压波动：＜10％额定电压
3．巡检要求
3.1日常巡检要求，巡检周期每日一次，认真填写巡检记录，
3.2每月上旬对冗余主控单元和服务器做人工主从切换，做好设备维护记录
3.3每月初对所有工控机进行一次机箱清理、数据备份、杀毒工作。
3.4每月初对电子间空调滤网进行清洗清理。
3.5每季度首月上旬对所有机柜滤网清洗或更换一次.
3.6 每季度进行事故照明交直流切换试验，并做好记录。

4.日常巡检

检查内容
检查标准
DCS电源网络柜
1．柜体检查
2．装置电源
3．网络设备
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音。
2. 两路电源全部投入，各路空开投运正常，电压表指示正常。
3. 交换机电源指示灯正常，网络接口紧密牢固，端口收发指示灯闪烁正常。
DCS控制柜
1．柜体检查
2．装置电源
3．网络设备
4．柜内模件
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音，接地良好。
2. 主、备电源投运正常。
3. 网络接口紧密牢固，网络运行正常，各运行指示灯指示正确 。
4. DPU热备工作正常；I/O模件接线牢固，外观正常，无告警。
热工仪表电源柜
1.柜体检查
2.电源检查
3.柜内电气元件
1. 柜（屏）面清洁，门关闭，各风扇应运转良好，无异音，接地良好。
2. 两路电源开关状态正常，电源柜显示表、指示灯正常
3. 柜内电气设备无异响、电源进出线接触良好；接头无过热现象；柜内分开关及接线良好。
在线监测数采仪柜
1.装置电源
2.CEMS数采仪
3.网络交换机
4.光纤转换器
1. 各装置电源在合位
2. CEMS数采仪内数据接收发送正常，数据与DCS盘面显示一致。
3. 网络运行正常，各通道指示正确 。
主控操作员站
1．盘体检查
2．系统CPU负荷率
3．显示
4．后台画面切换响应时间
1. 盘后风扇运行正常，无异音，电源接线良好
2. 正常时≤40%
3. 显示器工作正常，显示清晰，开关量、模拟量显示正常；数值无强制，变化正常
4. 画面调用时间≤2秒
工程师站、SIS站
1. 环境
2. 历史站
3. 工程师站
4. 监控设备
1. 无明显灰尘，设备应摆放整齐有序，温、湿度适宜，无异音，无异味。
2. 组态显示正常，历史数据采集器运行正常。
3. 组态显示正常，自检画面各网络、主备DPU工作正常，收集历史数据正常。
4. 电源指示正常，各BNC接头牢固，监控画面显示正常。

5.巡视路线图
