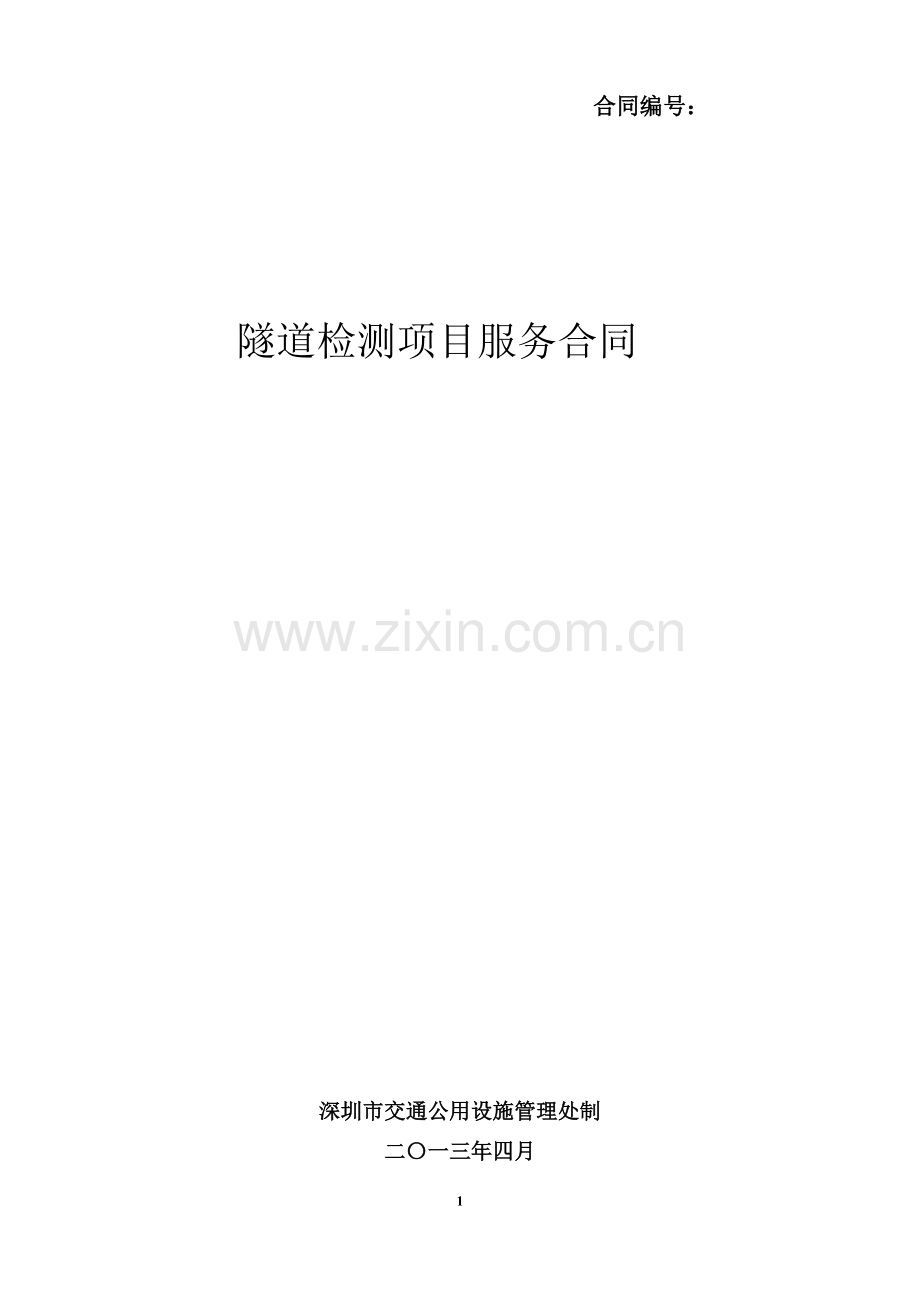

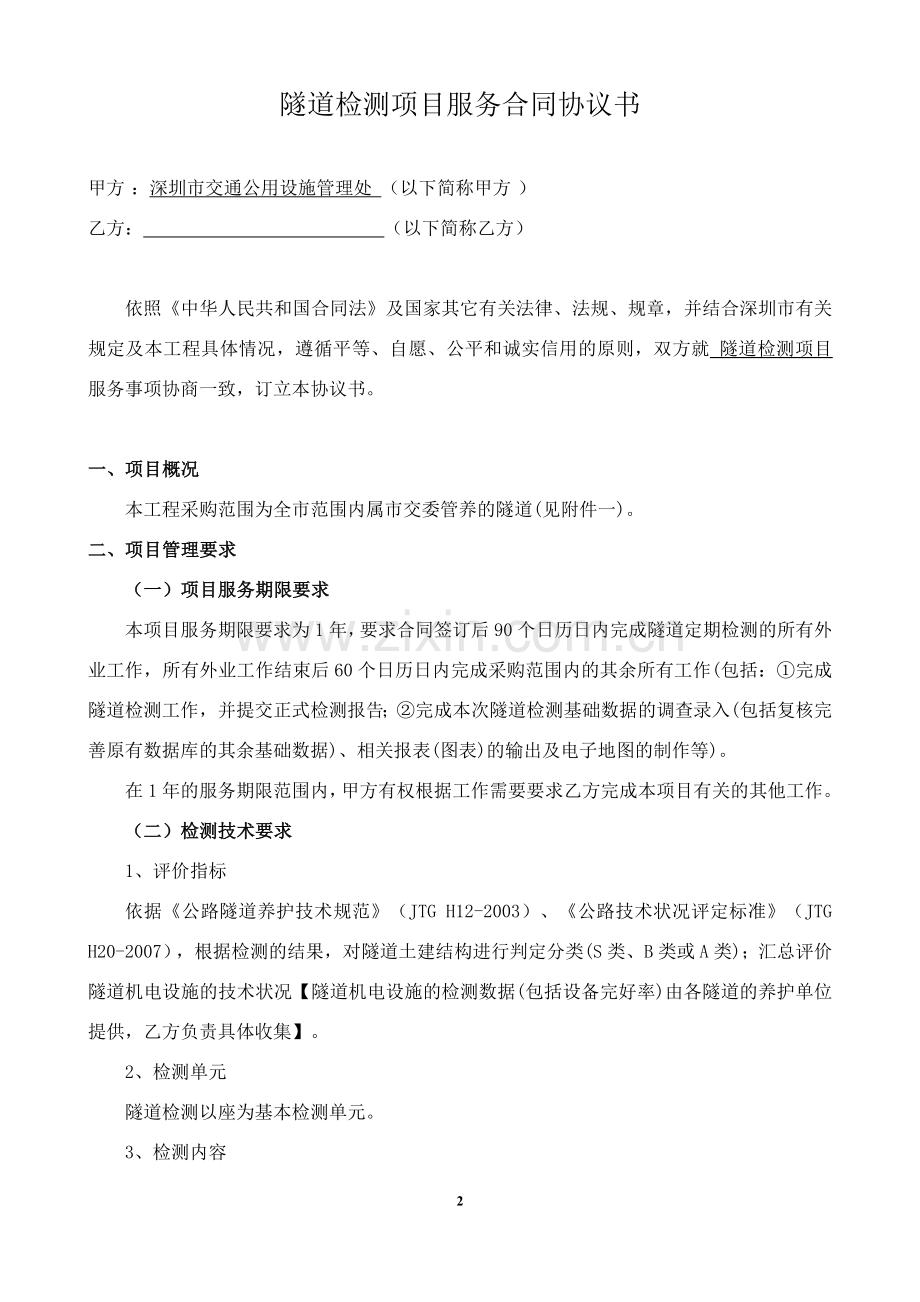

1、合同编号:隧道检测项目服务合同深圳市交通公用设施管理处制二一三年四月隧道检测项目服务合同协议书甲方 :深圳市交通公用设施管理处 (以下简称甲方 )乙方: (以下简称乙方)依照中华人民共和国合同法及国家其它有关法律、法规、规章,并结合深圳市有关规定及本工程具体情况,遵循平等、自愿、公平和诚实信用的原则,双方就 隧道检测项目 服务事项协商一致,订立本协议书。一、项目概况本工程采购范围为全市范围内属市交委管养的隧道(见附件一)。二、项目管理要求(一)项目服务期限要求本项目服务期限要求为1年,要求合同签订后90个日历日内完成隧道定期检测的所有外业工作,所有外业工作结束后60个日历日内完成采购范围内的其
2、余所有工作(包括:完成隧道检测工作,并提交正式检测报告;完成本次隧道检测基础数据的调查录入(包括复核完善原有数据库的其余基础数据)、相关报表(图表)的输出及电子地图的制作等)。在1年的服务期限范围内,甲方有权根据工作需要要求乙方完成本项目有关的其他工作。(二)检测技术要求1、评价指标依据公路隧道养护技术规范(JTG H12-2003)、公路技术状况评定标准(JTG H20-2007),根据检测的结果,对隧道土建结构进行判定分类(S类、B类或A类);汇总评价隧道机电设施的技术状况【隧道机电设施的检测数据(包括设备完好率)由各隧道的养护单位提供,乙方负责具体收集】。2、检测单元隧道检测以座为基本检
3、测单元。3、检测内容(1)隧道土建结构检测内容(但不限于):结构名称检测内容洞口1.山体有无滑坡、岩石有无崩塌的征兆;边坡、碎落石、护坡道等有无缺口、冲沟、潜流涌水、沉陷、塌落等2.护坡、挡土墙有无裂缝、断缝、倾斜、鼓肚、滑动、下沉或表面风化、泄水孔堵塞、墙后积水、周围地基错台、空隙等洞门1.墙身有无开裂、裂缝2.衬砌有无起层、剥落3.结构有无倾斜、沉陷、断裂4.混凝土钢筋有无外露衬砌1.衬砌有无裂缝、剥落2.衬砌表层有无起层、剥落3.墙身施工缝有无开裂、错位4.洞顶有无渗漏水、挂冰路面1.路面上有无塌(散)落物、油污、滞水、结冰或堆冰灯2.路面有无拱起、沉陷、错台、开裂、溜滑检修道道路有无毁
4、坏、盖板有无缺损;栏杆有无变形、锈蚀、破损等排水系统1.结构有无破损,中央窨井盖、边沟盖板等是否完好,沟管有无开裂漏水2.排水沟(管)、积水井等有无淤积堵塞、沉沙、滞水、结冰等吊顶1.吊顶板有无变形、破损;吊杆是否完好等2.有无漏水(挂冰)内装l.表面有无脏污、缺损2.装饰板有无变形、破损等(2)隧道机电设施的检测由养护单位实施(检测内容详见附件二),乙方负责收集整理该部分的检测成果,乙方应根据各养护单位提供的隧道机电设施的检测数据(包括设备完好率)进行汇总评价。 (3)对隧道的衬砌质量进行雷达无损检测(三测线),各隧道按长度抽检30%。(三)检测成果提交要求1、必须提交的检测报告a.深圳市市
5、政道路隧道检测分析与评价总报告b.深圳市公路隧道检测分析与评价总报告c.各隧道检测分报告2、隧道检测成果提交要求(1)检测总报告要求(包括但不限于):要求对逐座隧道进行检测与评价,提交的检测评价报告内容应包括(但不限于):对土建结构及机电设施的技术状况和功能状态的评价;对养护维修状况的评价及建议;需要实施专项检查的建议报告;需要采取处治措施的建议报告。检测报告应附上检查记录表、隧道展示图以及其他有关检测记录资料。(2)检测分报告要求(包括但不限于)隧道基本情况卡片;必要的图片、结构图;隧道检测的工作照片,内容包括关键检测工序中主要检测人员对检测设备的操作等环节。照片上应附有详细的拍摄时间。每座
6、隧道的分报告至少附上一张照片;定期检查数据表(按现行规范填写);典型病害缺损和病害的照片和说明,包括病害的性质、程度以及发展趋势等;病害整治相关措施建议;评估结论。(3) 提交资料要求各个检测内容的数据表;典型病害缺损和病害的照片和说明。缺损状况的描述应按照公路技术状况评定标准(JTG H20-2007)要求完成;编制交通运输部、住房及城乡建设部要求的年度上报报表; 将检测成果录入基础数据库平台; 纸质报告一式四份,电子资料一份。(四)人员、设备及场地真实性要求1、在中标公示发布之日至合同签订前,甲方及评标委员会有权考察乙方在投标文件中承诺的在深场地、人员及设备,如乙方提供虚假材料,甲方将报市
7、政府采购监督管理部门取消中标资格、进行行政处罚,并申请依次替补后续排名靠前的投标单位成为中标供应商。2、合同履约期间,要求乙方的在深场地不少于200平方米,如投标时不足200平方米,乙方应在投标文件中承诺在合同签订前在深设置不少于200平米的办公场地,且租赁期限不少于本项目合同履约期限。如乙方未能满足该要求,甲方将报市政府采购监督管理部门取消中标资格、进行行政处罚,并申请依次替补后续投标单位成为中标供应商。三、检测标准和规范公路养护技术规范(JTG H10-2009);公路隧道养护技术规范(JTG H12-2003);公路技术状况评定标准(JTG H20-2007);城镇道路养护技术规范(CJ
8、J 362006 J 528-2006);交通运输部公路工程技术标准(JTG B01-2003);其他与检测隧道相关的竣工图纸、维修图纸等技术图纸文件;国家和行业现行的其他有关隧道的标准、规范、规程等。四、合同金额及支付方式(一)合同金额本合同采用固定单价合同,合同价为人民币 (¥ 元)(含常规检测费及隧道应急抢险检测费),最终结算价以相关单位审定为准,且不得超过深圳市财政委员会下达的计划金额。隧道应急抢险检测费将用于应急工程可能产生的隧道检测,检测工程量按实结算,检测费用按广东省物价局广东省物价局省物价局关于交通建设工程现场检测和工程材料试(检)验收费问题的复函(粤价函【2012】1490号
9、)中相应的取费标准计算基准价、并以本包的合同价相对财政预算金额的下浮比例同比下浮计算。本次隧道检测的范围按“隧道检测范围清单”执行,在不计检测隧道清单变更的前提下,当实际检测的隧道公里数(不分等级)在相应清单所列隧道的总公里数(不分等级)的5%以内时,合同价格不做任何调整,若超过5%时,则超过5%部分相应调整费用,但不得超过深圳市财政委下达金额。(二)支付方式1、签订合同后,甲方向承包人支付合同价款的15%作为预付款。2、专家评审会对检测成果进行评审,乙方根据专家评审意见对检测报告进行充分修改完善,然后正式向甲方提交最终签字盖章的隧道检测总报告与全部分报告,经甲方验收合格后支付至合同价款的50
10、%。3、按甲方要求完成检测隧道数据的调查录入(包括复核完善原有数据库的其余基础数据)、统计报表(图表)输出及电子地图制作等后,支付至合同价款的75%。4、剩余25%合同价款在结算经相关单位审定后一次性结清。5、合同费用的支付和结算应遵循深圳市交通运输委员会和深圳市财政委员会的相关制度和规定。五、权利和义务1、甲方提供的隧道检测范围清单等隧道基础资料和有关技术资料仅供乙方参考,乙方须自行核对相关资料数据,并承担相应后果及责任。如有需要,可自行到现场、深圳市档案管理部门或其他相关单位查阅相关资料。2、甲方监督、检查检测单位的隧道检测工作;甲方组织有关部门评审提交的各项技术成果。3、乙方工作负责本项
11、目所有隧道检测,并对检查报告真实性、可靠性负责。根据确认的检查方案,按期安排检查工作。负责全过程工作安排,用于检查的设备、车辆、电源和照明、住宿、交通等所有的费用由检测单位负责。在合同规定期内提交检查报告及相关资料。负责全部安全责任。应办理开工手续,按照规定要求做好交通组织等各项工作。应对作业人员进行安全教育,指派专人负责安全管理工作。切实做好安全措施。检查人员必须穿上反光衣,摆放好路锥,做好施工预告和施工现场防护工作,购买保险。如在检测施工过程中造成检测人员或第三人受到人身或财产损害,则所有损害均由乙方负责赔偿;如甲乙方因此被第三人追索的,则甲方有权直接向乙方追索。 乙方不得对原有隧道进行损
12、伤性、破坏性试验;所需的一切设备、仪器、工具、材料及防护措施、交通组织措施及其相关费用均由乙方负责;乙方必须具有开展项目所需的交通疏解方案设计和交通疏解组织能力,若在项目实施过程中出现交通安全事故,乙方应承担相应责任并赔偿相关费用;乙方不得将项目非法分包或转包给任何单位和个人。否则甲方有权终止合同,并要求乙方赔偿相应损失;严禁乙方采取挂靠的方式或以欺骗手段(伪造资质证书、业绩材料等)进行投标,一经发现将取消合同并按照法律及有关规定严肃处理;乙方使用的标准必须是国际公认或国家、或地方政府颁布的同等或更高的标准,如乙方使用的标准低于上述标准,评标委员会将有权不予接受,乙方必须列表将明显的差异详细说
13、明。六、合同文件的组成(1)本协议书;(2)中标通知书;(3)投标文件;(4)采购文件;(6)标准、规范及有关技术文件;(7)双方有关项目的洽商、变更等书面记录和文件;(8)双方有关通知及会议纪要;(9)项目进行过程中的有关信件、数据电文(电报、电传、传真、电子数据交换和电子邮件)。上述文件互相补充和解释,如有不明确或不一致之处,以上列次序在先者为准。七、仲裁合同执行中发生争议,双方应及时协商解决。也可由当地交通建设行政主管部门调解,调解不成时,双方当事人同意由深圳 仲裁委员会仲裁。八、合同生效及其它1、本协议签订日起生效。2、由于不可抗力因素致使协议无法履行时,双方应及时协商解决。3、本合同
14、一式十二份,委托人执八份、乙方执四份。本协议未尽事宜,根据具体情况和有关规定,可另行协商,议定附则条款为本协议之补充条款,共同遵守。4、未尽事宜,经双方协商一致,签订补充协议,补充协议与本协议具有同等效力。甲方: 深圳市交通公用设施管理处 乙方: (签章) (签章)法定代表人 法定代表人 或其授权的代理人: 或其授权的代理人: 开户银行: 帐 号: 联系人: 联系人: 联系电话: 联系电话: 日期: 年 月 日 日期: 年 月 日附件一隧道检测范围清单序号隧道名称所处位置 (跨道路)隧道长(m)隧道宽(m)面积()合计附件二隧道机电设施检测内容1)供配电设施供配电设施检测内容设施名称检查项目主
15、要检查内容经常性检修定期检修分解性检修高压断路器柜断路器触头、真空泡1.触头有无烧损,接触是否紧密,动静触点中心是否相对2.触头或真空泡是否损坏“五防”功能1.在断路器处于分闸位置时,手车能否抽出和插入2.在手车处于不同位置时一次、二次回路是否正常3.断路器与接地开关的机械连锁是否正常4.柜后的上下门连锁是否正常5.仪表板上带钥匙的控制开关(或防误型插座)是否正常穿墙套管穿墙套管有无破损排气通道排气通道有无堵塞二次端子端子有无污染松动线圈线圈绝缘是否良好分合闸试 验1.分、合闸脂否正常进行2.电磁式弹簧操动机构有无卡塞,是否正常运行1.电气整定值是否满足电力系统要求2.保护装置能否与中央信号系
16、统协调配合高压互感器与避雷器柜高压互感器有无污染、裂痕、绝缘是否良好避雷器1.避雷器外观有无损伤2.有无放电痕迹3.接地装置有无腐蚀,接地电阻是否小于104.预防性试验高压计量柜电流互感器有无污染、损伤、绝缘是否良好计量仪表1.计量仪表有无污染、计量是否准确2.仪表检验参照国家相关标准的检验计量仪表方法执行,并递交当地供电部门进行检验高压隔离开关和负荷开关触头1.有无污染、损伤2.接触是否紧密3.灭弧装置是否烧损操动机构1.操动机构有无污染2.有无卡塞、转动是否灵活高压熔断器1.外观有无污染、烧伤痕迹2.熔断丝是否熔断电力变压器全部1.有无污染、漏油、油量是否足够2.有无异常声响和过热3.噪声
17、是否符合要求4.内部线圈直流电阻是否符合生产厂规定5.内部相间、线间及对地绝缘是否符合要求6.铭牌有无污染7.绝缘套管有无污染及裂痕8.接线端子有无污染、松动9.变压器油耐压测试电力电容器柜电力电容器1 外观有无污染、接头有无松动2.有无漏油、过热、膨胀现象3.绝缘是否正常,有无击穿现象接触器1.有无机械卡塞.噪声是否符合要求2.线圈直流电阻是否符合生产厂家要求3.触头有无烧损痕迹,闭合是否紧密动静触头是否中心相对4.能否正常动作5.引线接头有无污染、松动控制器控制器能否正常工作熔断器1.有无烧伤痕迹2.电熔丝是否完好仪表1.外表有无污染2.仪表能否正常显示断路器1.外观有无污染、裂痕2.触头
18、有无烧伤、接触是否紧密3.有无明显的噪声4.脱扣器是否正常5.绝缘是否良好6.整定值能否满足系统保护要求7.引线接头有无污染、松动接触器按电力电容器柜中接触器执行熔断器按电力电容器柜中熔断器执行仪表按电力电容器柜中仪表执行热继电器1.外部检查1)继电器外壳是否清洁、完整、嵌接良好2)外壳与底座接合是否紧密牢固、防尘密封是否良好、安装是否端正2.内部和机械部分检查1)热元件是否烧毁2)进、出线头是否脱落3)接线螺钉是否拧紧4)触头是否烧坏或动触头杆的弹性是否消失5)双金属片是否变形6)动作机构是否卡死7)继电器内是否清洁8)整定把手是否能可靠固定在整定位置9)触点固定是否牢固3.校验1)一般性校
19、验2)整定值动作值与整定值误差不应超过士3%互感器1.有无污染2.绝缘是否良好3.外部接线是否断开二次回路及继电器l.端子排是否污染、接线是否松动2.继电器检验参照继电器屏执行转换开关1.外部检查1)转换开关外壳是否清洁、完整、嵌接良好2)外壳与底座接合是否紧密牢固、防尘密封是否良好、安装是否端正2.内部和机械部分检查1)转换开关端子接线是否牢固可靠2)构件是否磨损、损坏3)转换开关端子有无锈蚀4)手柄转动后,静触头和动触头是否同时分合5)转换开关可动部分是否灵活,旋转定位是否可靠、准确6)开关接线柱相间是否短路7)控制是否达到要求8)各部件的安装是否完好、螺丝是否拧紧、焊头是否牢固可靠 配电
20、箱、插座箱、控制箱断路器按低压开关柜中断路器执行接触器按电力电容器柜中接触器执行熔断器按电力电容器柜中熔断器执行二次回路及继电器继电器检验参照继电器屏中的内容执行转换开关按低压开关柜中转换开关执行箱体接地是否良好照明控制箱1.可编控制程序是否正确2.自动集控手动操作是否正确风机启动及控制柜1.有无腐蚀及积水2.接触是否良好电缆托架及支架全部1.外表有无变形、断开2.有无腐蚀3.接地是否良好电力电缆全部1.外表有无损伤2.电缆线间、相间和对地绝缘是否正常3.电缆工作温度是否正常4.接头处是否正常,有无烧焦痕迹5.电缆沟是否干净,有无杂物垃圾,有无积水、积油,盖板是否完整6.高压架空线路及其附属设
21、施巡查7.高压架空线路及其附属设施登杆检查接地装置全部1.有无腐蚀2.接地电阻是否正常变电所铁构件全部有无腐蚀直流电源、UPS电源微机继电保护装置1.新安装的保护装置全部检验2.安装一年以后全部检验箱体接地是否良好电池组1.电池组外观有无污染损伤,电池的电解液是否正常,温度是否正常2.电池的电压是否正常3.电池的绝缘是否正常4 进行一次容量恢复试验充电机及浮充电机1.输出直流电压、电流是否正常2.整流装置是否正常继电器屏继电器1.外部检查1)继电器外壳是否清洁、完整、嵌接良好2)外壳与底座接合是否紧密牢固,防尘密封是否良好、安装是否端正2.内部和机械部分检查1)继电器端子接线是否牢固可靠2)继
22、电器内是否清洁3)继电器可动部分动作是否灵活、转轴的横向和纵向活动范围是否适当4)各部件的安装是否完好、螺丝是否拧紧、焊头是否牢固可靠5)整定把手是否能可靠固定在整定位置6)整定孔接触是否完好7)弹簧是否有变形,层间距离是否均匀8)触点固定是否牢固,有无折伤和烧损。常开触点闭合后是否有足够压力,常闭触点的接触是否紧密可靠,动静触点接触时是否中心相对9)对具有多对触点的继电器,各对触点的接触时间是否符合要求10)时间继电器的钟表机构及可动系统在前进和后退过程中运作是否灵活,触点闭合是否可靠11)继电器底座端子板上接线螺钉的压接是否紧固可靠,相邻端子的接线鼻子之间是否有一定距离3.绝缘检查1)保护
23、接线回路绝缘电阻是否小于1m2)继电器经解体后,测定绝缘电阻(1)全部端子对底座和磁导体的绝缘电阻是否小于50m(2)各线圈对触点及各触点间的绝缘电阻是否小于50m(3)各线圈间的绝缘电阻是否小于l0m3)具有几个线圈的中间电磁继电器应测各线圈的绝缘电阻4)继电器解体检修后,应进行50Hz交流电压历时1min耐压试验。无耐压试验设备时,允许用2500V摇表测定绝缘电阻来代替交流耐压试验,所测定绝缘电阻不应小于20m4.继电器内辅助电气元件检查继电器内辅助电气元件如电容器、电阻、半导体元件等,只有在发现电气特性不能满足要求,而又需要对上述元件进行检查时,才核对其铭牌标称值或通电实测。对个别重要辅
24、助电气元件有必要通电实测时,按有关规定进行检查5.触点工作可靠性检验仔细观察继电器触点的动作情况,除发现有抖 动、接触不良等现象要及时处理外,还应结合保护装置整组试验,使继电器触点带上实际负荷,再仔细观察继电器触点有无抖动、粘住、火花等异常现象电流及电压继电器1.一般性检验2.整定点动作和返回值检验1)整定点动作值与整定值误差不应超过3%2)返回系数应满足下列要求:过流继电器返回系数不小于0.85,当大于0.9时应注意触点压力,过电压继电器不小于0.85,低压继电器不大于1.2时间继电器1.一般性检验2.动作电压及返回电压:动作电压不大于额定电压的70%,返回电压不大于5%额定电压3.动作时间
25、:在整定位置,于额定电压下测量动作时间三次,每次测量值与整定值误差不应超过0.07S中间继电器1.一般性检验2.线圈直流电阻检查其实测值与制造厂规定值误差不应大于土10%3.动作值、返回值及保持值检验1)动作电压不宜大于70%额定电压,动作电流不应大于铭牌上额定电流,出口中间继电器动作电压应为其额定电压的50%一70%2)返回电压应不小于其额定电压5%,返回电流应不小于额定值的2%3)具有保持线圈的继电器的保持电流不应大于其额定电流的80% ,保持电压不应大于其额定电压的65% ,线圈极性应与厂家相符在现场检验继电器动作值、返回值和保持值时均应与实际回路中串联和并联电阻元件一起进行4.动作时间
26、与返回时间检验在额定电压下,测定具有延时返回的中间继电器的返回时间,对于经常通电的延时返回中间继电器应在热状态下测其返回时间直流冲击继电器1.一般性检验2.中间继电器的动作电压与返回电压检验中间继电器动作电压不应大于额定电压的70%,返回电压不小于额定电压的5%3.最小冲击动作电流和返回电流检验4.继电器返回电压检验继电器动作后,在返回电路加90%-110%额定电压时应能可靠返回自备发电设备自备发电设备负荷运行时间30min以上1 启动、停止试验2.油压、异响、振动、过热检查3.额定转数及电压确定4.预热的情况是否正常5.各部分温度情况是否正常6.各机械的动作状态是否灵活7.自动调节励磁是否正
27、常,响应时间是否正常柴油发动机1.外观有无污染、损伤2 计量表有无异常、漏油、漏水3.各部分加油4.各部位有无松动发电机I.外观有无污染、损伤2.给轴承加油3.电刷的接触状态及磨损情况接线1 连接是否可靠2 绝缘是否正常3 温度是否正常启动装置1.外观有无污染、损伤2.空气压缩机的润滑油量3.计量表是否正常4.有无异响、振动5 各部位有无污染、损伤、油量是否正常、有无变形松动6.是否更换润滑油7.附属装置是否正常8.直流电动机是否满足启动要求9.直流电动机是否正常燃料装置1.外观有无污染、损伤2.有无漏油、贮留量3.泵的运行状态是否正常4.燃料过滤器的手动操作是否可靠5.油位计及漏油开关的动作
28、状态6.给轴承部位加油7.贮油槽的排水泵是否通畅8.各部分有无松动润滑油装置1.外观有无污染、损伤2.燃料过滤器手动操作是否正常3.泵的运行状态有无异常4.油的粘度是否正常5.保温装置的运行状态有无异常6.除渣、放水冷却塔方式冷却装置1.外观有无污染、损伤2.冷却水量、水温是否正常,有无漏水3.运行状态4.浮球阀的工作状态是否正常5 轴承部位加油散热器方式冷却装置1.外观有无污染、损伤2.冷却水量、水温是否正常、有无漏水3.风扇工作状态是否正常4.压力栓的工作状态是否正常空气净化器或换气扇1.外观有无污染、损伤2.工作状况有无异常3 排气颜色有无异常4.排气管、支撑接头有无裂纹、腐蚀5.空气净
29、化器有无污染减振装置减振橡胶、锚具螺栓有无变形损伤配线管各接头有无松动控制台1.外观有无污染、损伤2.计量仪表、显示灯、故障显示器有无异常3.操作开关、继电器、电磁开关、配线断路器等有无异常4.盘内配线有无异常、有无污染、损伤、过热、松动、断线5.电压、电流、电量测量6.运行时间计量是否正常7.供配电盘中定期检修项目接地线有无断线、连接部位状态、接地电阻是否正常注:供配电设施检测人员应持有特殊工种上岗证书,并配备专门的电工检修工具2)照明设施照明设施检测内容设施名称检查项目主要检查内容经常性检修定期检修隧道灯具全 部1. 电压是否稳定,灯的亮度是正常2. 灯泡的损坏与更换3. 灯具的清洁4.
30、引入线检查,电磁接触器、配电盘是否积水5. 开关装置定时的准确性与动作状态有无异常6. 脱漆部位补漆及灯具修理更换7. 补偿电容器、触发器、镇流器、金属器是否损坏8. 对地绝缘检查各安装部位有于松动、腐蚀密封性灯具内是否有尘埃、积水、密封条是否老化检修孔、手孔有无积水照度测试清洁后进行照度测试,是否满足设计指标标志及信号灯全部1. 指示灯的损坏与更换2. 灯具的清洁与维护3. 灯的亮度是否正常4. 设置状态是否有误洞外路灯灯杆1. 外观有无裂纹、焊接及连接部位状况2. 有无损伤及涂装破坏3. 接地端子有无松动基础1 设置状况是否稳定2 有无开裂、损伤3 锚具、螺栓有无生锈、松动灯体1. 有无损
31、坏、亮度自测是否正常2. 灯具的清洁3. 防护等级检查照度计全部1 动作状态是否有误2 感光部的清洁维护3 安装是否松动等4 光度计校正照明线路全部1. 回路工作是否正常2. 有无腐蚀及损伤3. 托架是否松动及损伤4. 对地绝缘检查3)通风系统通风设施检测内容设施名称检查项目主要检查内容经常性检修定期检修分解性检修轴流风机及离心风机全部1.运转状态有无异响和异常振动2.各计量仪器、仪表读数是否正确3基础螺栓及连接螺栓的状态有无异常4.轴承温度、油温、油压有无异常5.振动测试有无异常6.逆转1h以上的工作状况有无异常7.与监控侧试联动试验8.手动旋转的平衡状态9.正、反转间隔一定时间的试验10.
32、叶片安装状态检查减速机1.油量是否正常2.有无异响、油温是否正常3.润滑油老化试验4.更换油脂润滑油冷却装置1.配管、冷却器、交换器、循环泵的状态2.运转中有无振动、异响、过热现象气流调节装置1.动作状态有无异常2.内翼有无损伤、裂纹3.密封材料状态动翼、静翼及叶轮1.翼面有无损伤、剥离2.焊接部有无损伤3.检查叶轮液压调节状置导流叶片及导型管有无生锈、涂装剥离、螺母松动驱动轴1.接头、齿轮润滑状态有无异常2.传动轴的振动与轴承温度有无异常3.加油脂电动机1.运转中有无异响、振动、过热2.连接部的工作状态3.绝缘测试4.三相电流平衡试验消音器1.清扫消音器内壁灰尘2.噪声检测3.吸音材料检查与
33、变质材料更换其他1.仪表的检查、校正和更换2.供油装置的检验3.必要时的金属探伤4.组装、检杳后的试运转及风速、推动测试射流风机全部1.风机运转过程中有无异响2.风机运转时电流值是否在额定值内3.风机反转是否正常各安装部位有无松动、腐蚀现象叶片1.叶片有无损伤与裂纹、叶片是否清洁2.叶片与机壳有无摩擦3.叶片涂装有无剥离电动机1.转动轴有无振动、异响、过热2.润滑油的检查、更换及轴承清洗3.电机的拆卸检查、轴承清洗与油脂更换4.防护情况检查5.绝缘测试6.三相电流平衡试验7.运行中的电动机温升是否正常其他拆卸组装后的风速及推力测试4)消防与救援设施消防与救援设施检测内容设施名称检查项目主要检查
34、内容经常性检修定期检修火灾报警器火灾传感器1.感应部的清洁2.各回路的报警随机抽检试验手动报警按钮报警信号及传输测试消火栓及灭火器全部1.有无漏水、腐蚀、软管损伤2.确认灭火器的数量及其有效期3.室外消火栓的放水试验及水压试验4.灭火器腐蚀情况,有无失效5.泡沫消火栓的使用与防渣检查6.消火栓的放水试验7.寒冷地区消防管道的防冻检修自动阀全部1.外观检查、有无漏水、腐蚀2.操作试验是否正常3.导通试验4.保温装置的状况泵全部1.运转时有无异响、振动、过热,压力上升时闸阀的动作是否正常2.外观有无污染与损伤3.轴承部位加油与排气检查4.启动试验与自动阀同时进行电动机全部1.运转时有无异响、振动、
35、过热2.外观有无污染、损伤3.电压、电流检测4.启动试验5.各连接部情况6.绝缘试验配水管全部1.有无漏水,闸阀操作是否灵活2.管支架是否腐蚀、松动3.洞外及隧道内水管的防冻4.管过滤器清洗横通道门全部是否开关自如紧急停车带全部有无障碍物水池全部1.有无渗漏水2.水位是否正常及水位计是否完好3.泄水孔是否通畅4.水池的清洁5.寒冷地区保温防冻检查紧急电话全部1.外观有无污染、损伤2.通话效果试验3.内部检查4.测定输人输出电流5.强制切断试验6.测定接地阻抗引导设施全部有无污染、损伤5)监控设施监控设施检测内容设施名称检查项目主要检查内容经常性检修定期检修烟雾浓度探侧仪感光单元1.外观有无污染、损伤2.聚焦镜防护罩全面检查清洁记录仪1.记录状态2.补充油墨、记录纸监控单元1.外观是否有污染、损伤2.调整工作状态、透过率指标3.计量仪、显示器、故障显示灯是否正常4.操作开关、继电器、电磁开关、配线断路器是否正常5.配线有无异常、污染、损伤、过热、松动、断线等6.清扫co检测仪分析仪及自动校正装置1.确认分析仪的指示值是否正确2.空气过滤器是否有污染3.确认除湿装置的功能4.确认自动校正装置的功能5.检查通风装置的功能吸气装置1.吸气泵的运转有无异响、过热、振动2.外观有无污染、损伤3.检查检测仪读数有无异常记录仪同烟雾
