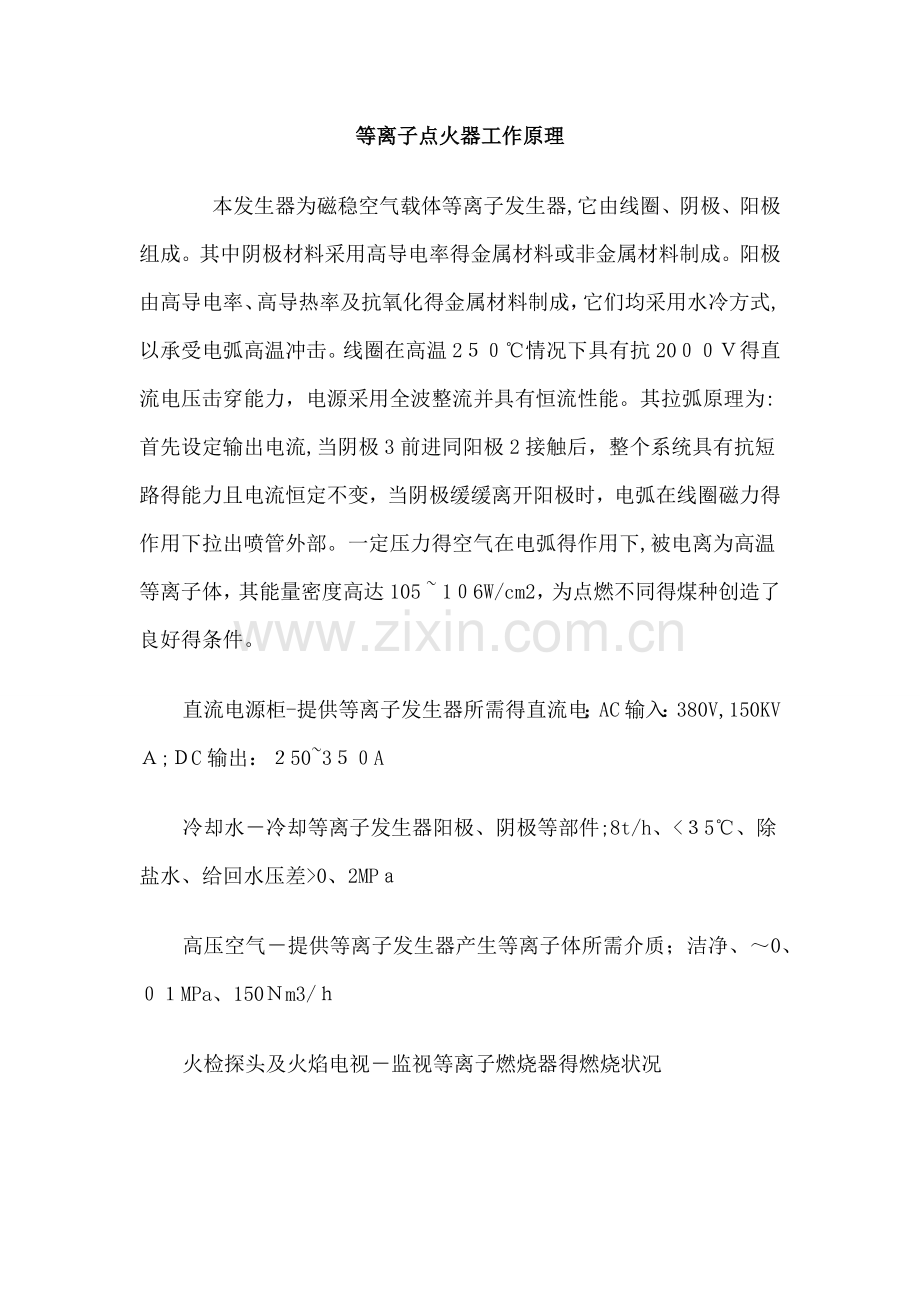

等离子点火器工作原理
    本发生器为磁稳空气载体等离子发生器,它由线圈、阴极、阳极组成。其中阴极材料采用高导电率得金属材料或非金属材料制成。阳极由高导电率、高导热率及抗氧化得金属材料制成，它们均采用水冷方式,以承受电弧高温冲击。线圈在高温2５０℃情况下具有抗20００Ｖ得直流电压击穿能力，电源采用全波整流并具有恒流性能。其拉弧原理为:首先设定输出电流,当阴极3前进同阳极2接触后，整个系统具有抗短路得能力且电流恒定不变，当阴极缓缓离开阳极时，电弧在线圈磁力得作用下拉出喷管外部。一定压力得空气在电弧得作用下,被电离为高温等离子体，其能量密度高达105 ~ 1０6W/cm2，为点燃不同得煤种创造了良好得条件。　
直流电源柜-提供等离子发生器所需得直流电；AC输入：380V,150KVＡ;ＤC输出：２50~3５０A　
冷却水－冷却等离子发生器阳极、阴极等部件;8t/h、<３5℃、除盐水、给回水压差>0、2MPａ
高压空气－提供等离子发生器产生等离子体所需介质；洁净、～0、０１MPa、150Ｎm3/ｈ
火检探头及火焰电视－监视等离子燃烧器得燃烧状况
操作界面－通过触摸屏或DCＳ操作。

等离子燃烧系统:
喷燃器
风粉系统
给煤机
磨煤机
一次风系统
周界风系统

等离子点火系统:
等离子发生器ﻫ
等离子发生器构造：

稳弧线圈
阴极组件ﻫ
阳极组件ﻫ
阳极支架ﻫ
拉弧电机
冷却水部分
载体风部分
压弧套
护罩
等离子电器系统
◇隔离变压器
　 隔离变压器得主要作用就是隔离。一次绕阻接成三角形，使３次谐波能够通过,减少高次谐波得影响；二次绕组接成星型，可得到零线,避免等离子发生器带电。
◇整流柜
载体风系统
压缩空气就是等离子电弧得介质,等离子电弧形成后,通过线圈形成得强磁场得作用压缩成为压缩电弧，需要压缩空气以一定得流速吹出阳极才能形成可利用得电弧。因此，等离子点火系统得需要配备压缩空气系统，压缩空气得要求就是洁净得而且就是压力稳定得。　
冷却水系统
　 等离子电弧形成后,弧柱温度一般在5000Ｋ到30000K范围,因此对于形成电弧得等离子发生器得阴极与阳极必须通过水冷得方式来进行冷却，否则很快会被烧毁.通过大量实验总结出为保证好得冷却效果，需要冷却水以高得流速冲刷阳极与阴极,因此需要保证冷却水不低于0、3MP得压力。另外，冷却水温度不能高于30℃,否则冷却效果差。为减少冷却水对阳极与阴极得腐蚀,要采用电厂得除盐化学水。
暖风器系统:
　　锅炉冷态启动时无热一次风,所以必须先投油,当热风温度达到一定程度时,才能启动等离子点火器，这只能实现少油点火.为了实现真正得无油点火，对直吹式制粉系统得锅炉,在A磨煤机入口热风道热风隔绝门前增加旁路风道,在旁路风道中安装暖风器，隔绝门、调整门,加热汽源来自邻炉或老厂8-13Kg/ｃｍ３抽汽。炉膛吹扫完成后，启动一次风机,投入暖风器后,就可以拉弧启磨了。
