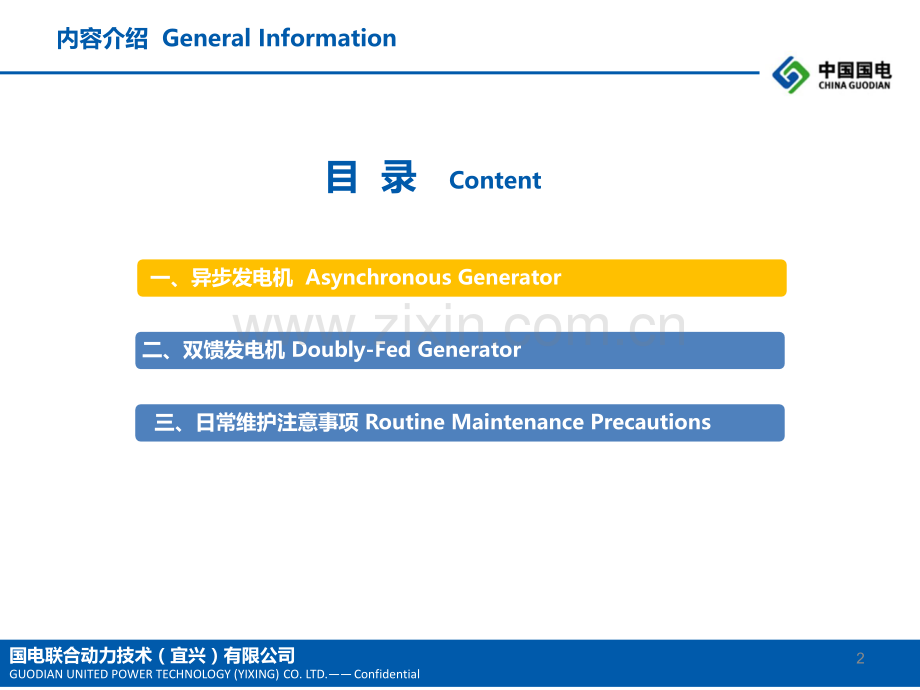

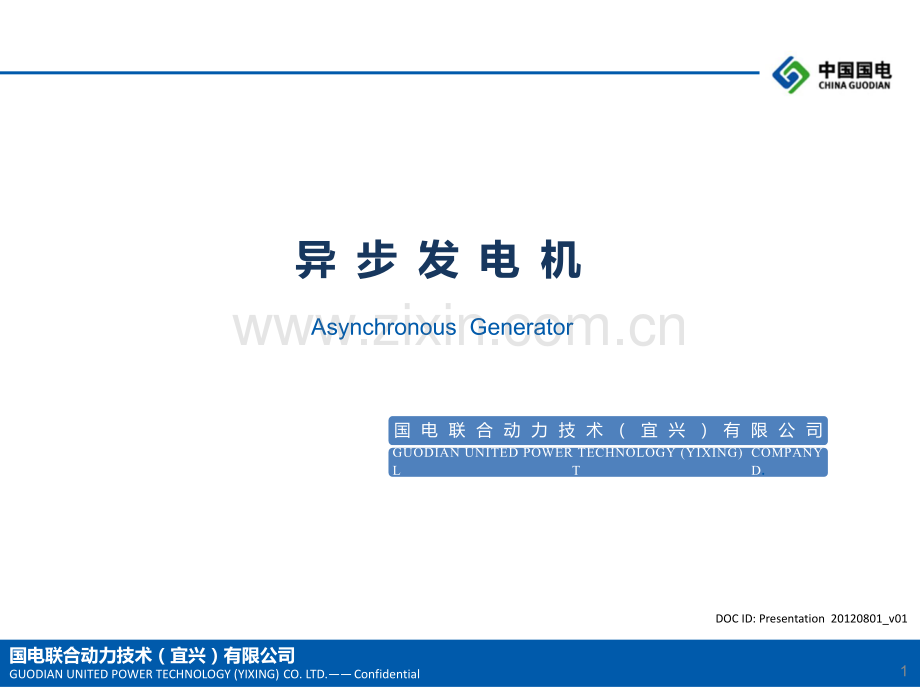

国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential国电联合动力技术（宜兴）异 步 发 电 机(YIXING)COMPANY LTD1DOC ID:Presentation 20120801_v01Asynchronous Generator国 电 联 合 动 力 技 术（宜 兴）有 限 公 司GUODIAN UNITED POWER TECHNOLOGY(YIXING)COMPANY LTD.国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential目 录 Content2内容介绍 General Information 一、异步发电机 Asynchronous Generator二、双馈发电机 Doubly-Fed Generator三、日常维护注意事项 Routine Maintenance Precautions国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential一、异步发电机 Asynchronous Generator3 同步同步发电机机l定定义：转子子转速与定子速与定子旋旋转磁磁场的的转速相同的速相同的交流交流发电机机l包括：汽包括：汽轮发电机、水机、水轮发电机、机、柴油柴油发电机、机、永磁直永磁直驱发电机机(半直半直驱 高速永磁高速永磁)异步异步发电机机l定定义：利用利用定子与定子与转子子间气隙旋气隙旋转磁磁场与与转子子绕组中感中感应电流相互作流相互作用的一种交流用的一种交流发电机机l包括：包括：笼鼠鼠发电机机、双、双馈发电机机。一、异步发电机一、异步发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential1.1 异步异步发电机机基本原理基本原理 4 基本原理：基本原理：电机运行时可逆的，异步电机既可以作电动机运行，又可以作发电机运行。当定子外加电压作电动机运行时，转速n总是低于气隙旋转磁场的转速ns，即nns，这时电机中产生的电磁转矩与转向相同。若电机空载运行，并外加一个驱动转矩使转速等于同步转速（即n=ns）时，由于旋转磁场与转子间没有相对运动，电机的电磁功率为零，定子电流纯粹为激磁电流，定子从电网吸收的功率用于克服定子铜耗和铁耗，转子上的驱动功率则用于克服风耗和轴承损耗。若继续增大驱动转矩，转子的转速将高于同步转速（nns），此时转子导体切割旋转磁场的方向就与nns时相反，因而转子感应电势的方向就与nns时相反，转子电流的有功分量随之反向。在电网电压不变的情况下，为了维护气隙主磁通的数值，转子电流有功量的反向。于是，电机电机由电动机过渡到发电机由电动机过渡到发电机状态。状态。1.1 异步发电机基本原理 国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential51.2 异步电机有三种运行状态S0，nnsS1,n0 0S1,0nns三种运行状态发电机状态发电机状态电动机状态电动机状态电磁制动状态电磁制动状态1.2 异步电机有三种运行状态 国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential6发电机每一线圈中的感应电势为 1.2 异步电机有三种运行状态 国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential7等值电路1.2 异步电机有三种运行状态 国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential8有功功率及无功功率计算计算发电机发出的有功功率及吸收的感性无功功率 激磁回路与转子回路的并联阻抗为输入阻抗发电机输出的电流发电机输出的有功功率发电机吸收的感性无功功率1.2 异步电机有三种运行状态 国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential9 单机运行的异步发电机称为自励异步发电机。这种自励异步发电机必须在定子绕组的端点上并接适当的电容器，利用电容来供给异步发电机的励磁电流从而使异步发电机建立起电压，并在气隙中产生旋转磁场。只要异步发电机的转子有剩磁存在，当原动机带动转子旋转后，转子的剩磁磁通 就会切割定子绕组，并在定子绕组中感应出剩磁电势。通过定子绕组产生的磁势和剩磁磁通方向相同，该电势又使流过电容器的电流增加，周而复始，导致电机中的磁通增大，从而使定子绕组中的电势不断增高，最终使发电机的空载电压达到稳定值。自励异步发电机的基本电路1.3 自励异步发电机自励异步发电机1.3 自励异步发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential1.4 并网异步发电机10 异步发电机接入电网极为简单，只要将转子拖到尽可能接近同步转速，并且转向和定子磁场旋转方向一致即可并入电网。也就是先把旋转的异步电机的定子绕组并联在电网上，然后再把转速n 调到异步机的同步转速 以上，便可向电网输出电压、频率与电网完全一致的电力。定子绕组的电势和频率取决于电网的电压和频率，并在异步发电机接入电网时自动的建立起来。必须特别注意，由于发电机从它所联接的电网获得励磁，所以，异步发电机输向电网的电流频率和它自身的转差率无关。并网运行时，需从电网吸收滞后的无功功率以产生旋转磁场。异步发电机并网运行的优点优点是接入电网时不需要整步，运行中不会发生振荡，而这些却是同步发电机经常遇到的困难。当发生短路时，除瞬时的短路电流外，不会有大的短路稳定电流，因为此时异步发电机将失去励磁。增加转速，就增加输出给电网的电流、功率。由于需从电网吸收滞后的无功功率以产生旋转磁场，这就恶化了电网的功率因数，使电网无功不足，影响了电压的稳定性。因此，必须给电网并联适当的电容以补偿无功。1.4 并网异步发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential11 Pa有功功率，KW Qa无功功率，KVar Ps视在功率，KVA Qc电容器容量，Kvar 功率因数角并联电容补偿无功1.4 并网异步发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential12 发电机与电网不存在直接耦合，发电机发出的电压或频率跟随风力机的变化而变化，通过变流器整流逆变后接入电网。优点优点：结构简单，运行可靠，维护方便 缺点缺点：需要全功率变频器，容量较大全功率全功率变流异步流异步发电机机1.4 并网异步发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential131.5 鼠笼发电机异步电机定子定子转子转子气隙气隙1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential14绕线型转子绕线型转子笼型转子笼型转子鼠笼转子：导条感应电动势很小，不需绝缘；结构简单，节约材料鼠笼异步发电机鼠笼异步发电机气气 隙隙异步电机异步电机定定 子子转转 子子散绕组散绕组硬绕组硬绕组1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential15鼠笼异步电机转子铁心插入导条，并用端环将导条短路，构成笼型绕组转子铁心插入导条，并用端环将导条短路，构成笼型绕组铜条铜条铸铝铸铝1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential16发电机励磁消耗无功功率，皆取自电网。应选用较高功率因数发电机，并在机端并联电容；绝大部分时间处于轻载状态，要求在中低负载区效率较高，希望发电机的效率曲线平坦；风速不稳，易受冲击机械应力，希望发电机有较软的机械特性曲线，Smax绝对值要大；并网瞬间与电动机起动相似，存在很大的冲击电流，应在接近同步转速时并网，并加装软起动限流装置。鼠笼异步发电机的运行特点1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential17鼠鼠笼电机机实例：例：400kW 高高压电机机(10kv)结构构转子转子1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential18定定 子子1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential19带绕组定子铁心带绕组定子铁心1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential20电机总装配电机总装配1.5 鼠笼发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential目 录 Content212、双馈发电机 Doubly-Fed Generator三、日常维护注意事项 Routine Maintenance Precautions二、双馈发电机 Doubly-Fed Generator一、异步发电机 Asynchronous Generator国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential22双馈异步风力发电机实例 二、双馈发电机 Doubly-Fed Generator国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential二、双馈发电机的工作原理 双馈发电机的定子绕组接工频电网，转子绕组由具有可调节频率、相位、幅值和相序的三相电源励磁，采用双向可逆专用变频器。双馈发电机可以在不同的风速下运行，其转速可以随风速的变化做相应调整，使风力机的运行始终处于最佳状态，提高了风能的利用率。同时，通过控制馈入转子绕组的电流参数，不仅可以保持定子输出的电压和频率不变，还可以调节输入到电网的功率因数，提高系统的稳定性。2.1 双馈发电机的工作原理2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 变速恒频双馈发电机运行时电机转速与定、转子绕组电压频率关系的数学表达式：f1=（p/120）nrf2 式中：f1为定子电压频率；p为电机的极数；nr为双馈发电机的转速；f2为转子励磁电压频率。由上式可知，当转速nr发生变化 时，若调节f2变化，可使f1保持恒定不变，实现双馈发电机的变速恒频控制。2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidentiala.亚同步发电运行 nr n1时，（即 0S1）f2取正号，如果忽 略各种损耗，则发电机的能量关系为：P电磁=P机械+P转差 P上网=P电磁 （定子馈电，转子由变 频器提供励磁）定子发电转子需要吸收有功2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidentialb.超同步发电运行 nr n1时，（即 S1）f2取负号，如果忽略各种损耗，则发电机的能量关系为：P机械=P转差+P电磁 P上网=P转差+P电磁 （定子馈电+转子馈电）定子发电转子发电：双馈的含义2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidentiall当双馈发电机输出的有功功率和转速保持恒定时，调节转子励磁电流可以调节无功功率，控制功率因数。l当处于“欠励状态”时，定子电流Is超前于电网电压Us，定子电流中有超前的无功分量，发电机的输出中，有超前的无功功率；当从某一欠励磁状态开始增加转子励磁电流时，发电机输出的超前无功功率开始减少，从而定子电流中超前的无功分量也开始减少；达到正常励磁时，无功功率变为零，定子侧电流中的无功分量也变为零，此时cos=1；如果此后继续增加转子励磁电流，将进入“过励状态”，定子电流Is滞后于电网电压Us，定子电流中有滞后的无功分量，发电机将输出滞后性的无功功率，随着转子励磁电流的增加，定子电流中滞后的无功分量也增加。l因此，欠励磁时功率因数超前（容性），过励磁时功率因数滞后（感性）。双馈发电机具有与同步发电机相似的无功功率调节特性曲线（即“V”形曲线）。2.1 双馈发电机的工作原理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential1.配套变频器的容量小。由于定子直接与电网连接，转子采用变频器供电，因此，系统中的变频器容量仅取决于发电机运行时的最大转差功率，一般发电机的最大转差率为25%35%，因而变频器的最大容量仅为发电机额定容量的1/41/3。这样，系统的总体配置费用就比较低。2.具有变速恒频的特性。3.可以实现有功功率和无功功率的调节。2.2 双馈发电机的特点2.2 双馈发电机的特点国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential4.风能利用系数 Cp 得到优化，进行最大风能捕获控制，获得高的利用效率；5.较平滑的电功率输出；6.发电机的转速高，电机的体积小；7.需要齿轮箱；8.滑环碳刷需要维护；9.控制复杂。目前成熟的应用广泛的控制方案：DTC控制和VC控制。2.2 双馈发电机的特点国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential宜兴发电机型号的含义1.5MW2MW3MW6MW型号SKYF1500/4-2SKYF1500/4-3SKYF2080/4SKYF3100/6SKYF6250/6含义SK-双馈Y-异步F-发电机1500功率W4-级数2.3 宜兴公司双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential宜宜兴双馈风力发电机兴双馈风力发电机系列系列1.5 MW双馈风力发电机6 MW双馈风力发电机2 MW双馈风力发电机3 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential适用于高原、沙漠、低温环境。特殊的轴承和滑环结构设计保证了发电机良好的运行状态和极低的故障率；采用带内置风扇的径向通风方式，通风效果好，温升曲线均匀采用空空冷却器，电机冷却方式：IC616重载增量型编码器，给变频器提供可靠稳定的速度信号定、转子均采用真空压力浸漆（VPI）工艺，电气强度和机械强度高发电机结构紧凑，重量轻，效率高；电压波形畸变率低，满足友好型电网要求1.5 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 额定输出功率：1550kW 定子额定电压：690V 转子开路电压：约1874V 功率因数：0.9(ind)1.00.9(cap)可调 额定频率：50Hz额定转速：1753r/min 定子接线方式：Y 转子接线方式：Y 转速范围：977r/min1965r/min 工作制：S1 安装方式：IM 1001(B3)旋转方向：从轴伸端看为逆时针CCW效率：96.7 并网点的电压波形畸变率41.5 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential安装方式：IMB3发电机安装倾斜角：5发电机本体防护等级：IP54发电机集电环外壳防护等级：IP23冷却方式：IC616（带空/空冷却器）平衡等级：G1绝缘等级：H转动惯量：65kgm2最大工作转速：2000r/min电机总重量：6.5t1.5 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential1.5 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.ConfidentialC4H防腐结构，适用于海基型风电机组；特殊的轴承和滑环结构设计保证了发电机良好的运行状态和极低的故障率；采用带内置风扇的径向通风方式，通风效果好，温升曲线均匀采用空空冷却器，电机冷却方式：IC616重载增量型编码器，给变频器提供可靠稳定的速度信号定、转子均采用真空压力浸漆（VPI）工艺，电气强度和机械强度高发电机结构紧凑，重量轻，效率高；电压波形畸变率低，满足友好型电网要求2 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential产品名称：2MW双馈异步发电机，产品型号：SKYF2100/4 额定输出功率：2100kW 定子额定电压：690V 转子开路电压：约1894V 功率因数：0.95(ind)1.00.95(cap)可调额定频率：50Hz额定转速：1780r/min 定子接线方式：Y 转子接线方式：Y 转速范围：900r/min2000r/min 工作制：S1安装方式：IM 1001(B3)旋转方向：从轴伸端看为顺时针CW效率：96.8 并网点的电压波形畸变率42 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential安装方式：IMB3发电机安装倾斜角：5发电机本体防护等级：IP54发电机集电环外壳防护等级：IP23冷却方式：IC616（带空/空冷却器）平衡等级：G1绝缘等级：H转动惯量：90kgm2最大工作转速：2000r/min最大电机总重量：7t2 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.ConfidentialC4H防腐结构，适用于海基型风电机组；特殊的轴承和滑环结构设计保证了发电机良好的运行状态和极低的故障率；采用径向通风方式，通风效果好，温升曲线均匀采用空水冷却器，电机冷却方式：IC81W重载增量型编码器，给变频器提供可靠稳定的速度信号定、转子均采用真空压力浸漆（VPI）工艺，电气强度和机械强度高发电机结构紧凑，重量轻，效率高；电压波形畸变率低，满足友好型电网要求3 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 产品名称：3MW双馈异步发电机，产品型号：SKYF3100/6 额定输出功率：3100kW 定子额定电压：690V 转子开路电压：约1859V 功率因数：0.95(ind)1.00.95(cap)可调额定频率：50Hz 额定转速：1320r/min 定子接线方式：转子接线方式：Y 转速范围：700r/min1320r/min 工作制：S1旋转方向：从轴伸端看为逆时针CCW效率：97 并网点的电压波形畸变率43 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 安装方式：IM 1001(B3)发电机安装倾斜角：5发电机本体防护等级：IP54发电机集电环外壳防护等级：IP23 电机冷却方式：IC81W平衡等级：G1绝缘等级：H转动惯量：280kgm2电机总重量：9.5t3 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential3 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential结构特点：适用于高原、沙漠、低温环境。特殊的轴承保证了发电机良好的运行状态和极低的故障率；新型的滑环结构和碳粉收集结构。电机冷却方式：IC86W重载增量型编码器，给变频器提供可靠稳定的速度信号定、转子均采用真空压力浸漆（VPI）工艺，电气强度和机械强度高发电机结构紧凑，重量轻，效率高；电压波形畸变率低，满足友好型电网要求带有报警装置的自动润滑系统6 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential额定输出功率：6250kW 定子额定电压：6600V 转子开路电压：约1900V 功率因数：0.95(ind)1.00.95(cap)可调 额定频率：50Hz 额定转速：1170r/min 定子接线方式：Y 转子接线方式：Y 转速范围：690r/min1330r/min 工作制：S1 安装方式：IM 1001(B3)旋转方向：从轴伸端看为逆时针CCW效率：97.3 并网点的电压波形畸变率46 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential安装方式：IMB3发电机安装倾斜角：5发电机本体防护等级：IP54发电机集电环外壳防护等级：IP23平衡等级：G2.5绝缘等级：H转动惯量：620kgm2电机总重量：22 t6 MW双馈风力发电机2.3 宜兴公司双馈风力发电机国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2.4双馈发电机结构以宜兴公司1.5MW双馈异步发电机为例：2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 定 子 转子 主要零部件主要零部件2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential前端盖2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential后端盖2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential集电环、刷架2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential定、转子接线盒2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential空/空冷却器2.4双馈发电机结构国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential目 录 Content58一、异步发电机 Asynchronous Generator二、双馈发电机 Doubly-Fed Generator三、日常维护注意事项 Routine Maintenance Precautions国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential 1 拆卸和装配 2 维护安全 3 维护计划 4电机的整体清洁和维护检查项目 5轴承的维护 6电刷的维护 7集电环的维护 8集电环室的清洁 9碳粉过滤器 10自动注油泵 3.1、电机日常机日常维护（以宜兴公司双馈异步风力发电机为例）3.1、电机日常维护国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential3个月6个月1年备注整台电机 检查所有的紧固 电机整体检查并检查绝缘电阻。检查所有的紧固 电机整体检查 并检查绝缘电阻。变速恒频风力发电机组轴承按照铭牌上的加油量进行加油 去除废弃油脂 运行1周之后重新润滑 出线盒的电缆连接 清洁接触点 检查连接 电刷、刷握 检查碳刷磨损 更换电刷 检查电刷压力 检查刷握 集电环、集电环室 清洁集电环和集电环室 检查集电环 清洁集电环和集电环室 碳粉过滤器 清洁过滤网 更换过滤垫 冷却器 检查管道是否堵塞目测和听，风机是否 运行正常是否漏水3.1、电机日常维护国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential原因：与原动机偶合不好轴承装配不当平衡块松动发电机系统振动太大旋转部分松动 处理方法：重新偶合好检查轴承装配重校动平衡调整系统振动 检查转子,对症处理 3.2、故障、故障处理理3.2.1发电机振动大 3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential故障原因：装配不好轴承损坏旋转部分松动 处理方法：重新装配按指定的型号更换轴承检查转子,对症处理 3.2.2发电机噪声太大 3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential原因：轴承故障通风故障电机过载系统振动过大冷却空气流量太小 处理方法：检查轴承,对症处理排除通风故障减小负载对症处理加大流量 3.2.3电机过热3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential处理方法：更换合适的轴承过松时,可用金属喷镀或镶套筒;过紧时,则需重新加工增加润滑脂 检查自动注油泵是否正常工作3.2.4轴承故障 现 象原 因 分析1、明显的滚动 及振动声轴承间隙过大2、声音发哑润滑油有杂质3、不规则的撞击声滚珠或轴承圈有破裂现象4、轴承有尖叫声，并夹有滚动声严重缺油5、轴承温度高1.加注润滑脂 2.清空费油盒 3.清理导风筒及碳 粉收集盒4.检查轴承是否损坏，更换轴承3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential3.2.5 绕组故障故障故障原因故障原因发电机的老化、受潮、腐蚀性气体的侵人发电机的老化、受潮、腐蚀性气体的侵人机械力、电磁力的冲击机械力、电磁力的冲击电动机在运行中长期过载、过电压、欠电压、两相运转等电动机在运行中长期过载、过电压、欠电压、两相运转等3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential1、绕组受潮、绝缘电阻偏低发电机长期停用或贮存，受周围的潮湿空气、雨水、腐蚀性气体及油污等侵入，使绕组表面吸附一层导电物质，导致绝缘电阻降低原因：修理方法：干燥处理、采用电流干燥 -连接低压交流电源；-接近于电机额定电流的60%，-每小时换相连接，以便均匀加热；B、用加热器加热 每个小时测量一次绝缘电阻；绕组温度保持在75度以下；3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential2、绕组接地故障把各相绕组的线端连接片拆开，逐相检查是否有接地处，用测电笔通电电机外壳，如果测电笔的氖灯发亮，则说明绕组有接地处检测方法：修理方法：将绕组包扎好，涂上绝缘漆烘干接地处发生在两头碰触端盖，则可用绝缘物衬在端盖上更换部分接地绕组3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential3、绕组短路故障检测方法观察法：仔细观察绕组有无烧坏的痕迹和有无浓厚 的焦味测量法：用电压表测量每个极向绕组两端的电压，如读数较小，则说明有短路线圈存在电阻法：用电桥或万用表分别测量各相绕组的直流 电阻，电阻值小的为短路相将短路处绝缘重新处理将短路线圈废弃跨接重新更换绕组返厂修理方法3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential4、绕组断路故障检测方法：用万用表的电阻档，表笔分别接触电发电机引线端子板上三相绕组，即可查出短路绕组的断路相修理方法：如发生在定子槽外部的导线接头处，将导线重新接好焊牢如发生在定子槽内，需把线圈拆除，重新绕制返厂处理3.2、故障处理国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential3.2.6 滑环故障局部检修定期清理碳粉 厂家修理电刷冒火滑环接地短路滑环与连线接触不良砂纸精磨3.2、故障处理表面灼伤国电联合动力技术（宜兴）有限公司GUODIAN UNITED POWER TECHNOLOGY(YIXING)CO.LTD.Confidential谢 谢！国 电 联 合 动 力 技 术（宜 兴）有 限 公 司GUODIAN UNITED POWER TECHNOLOGY(YIXING)COMPANY LTD.
