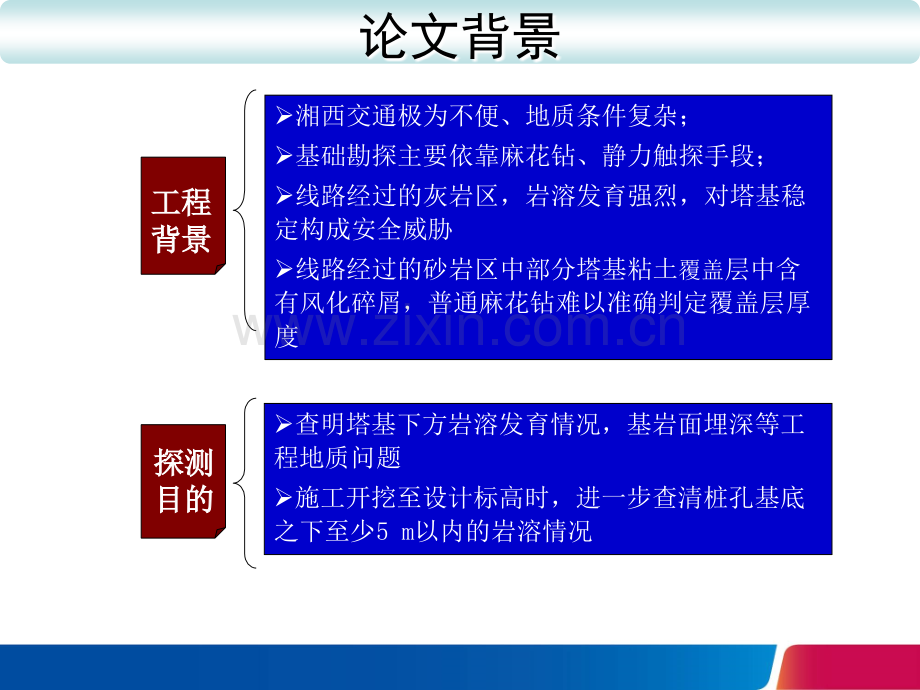

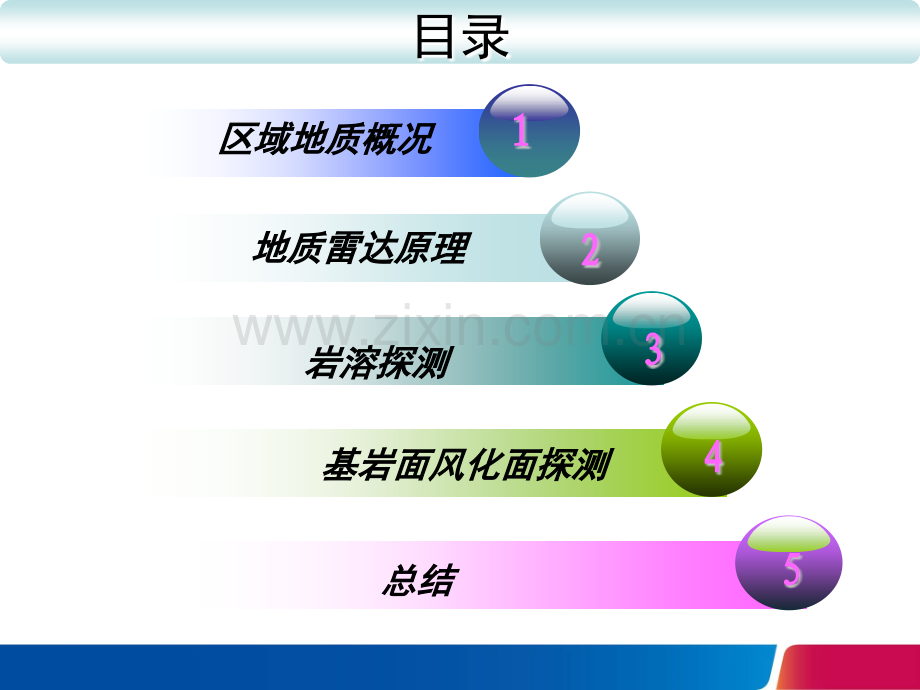

4 42 23 31 1区域地质概况区域地质概况地质雷达原理地质雷达原理岩溶探测岩溶探测基岩面风化面探测基岩面风化面探测5 5总结总结目录论文背景查明塔基下方岩溶发育情况,基岩面埋深等工程地质问题施工开挖至设计标高时,进一步查清桩孔基底之下至少5 m以内的岩溶情况探测探测目的目的工程工程背景背景湘西交通极为不便、地质条件复杂;基础勘探主要依靠麻花钻、静力触探手段;线路经过的灰岩区,岩溶发育强烈,对塔基稳定构成安全威胁线路经过的砂岩区中部分塔基粘土覆盖层中含有风化碎屑,普通麻花钻难以准确判定覆盖层厚度1.区域地质概况强岩溶发育区2.地质雷达原理 地表探测地质雷达采集参数发射脉冲电压400V天线中心频率天线中心频率100MHz天线长度1m天线间距天线间距12m点距点距0.20.5m采集时窗采集时窗400600ns采样间隔0.8ns叠加次数64电池电压12v3.岩溶探测孔底探测地质雷达采集参数发射脉冲电压400V天线中心频率天线中心频率200MHz天线长度0.5m天线间距天线间距0.51m点距点距0.10.2m采集时窗采集时窗150250ns采样间隔0.4ns叠加次数128电池电压12v3.岩溶探测3.1地表岩溶探测溶洞溶洞 溶洞球形和椭球形洞穴常形成绕射波,在雷达图象上一般呈双曲线特征,其顶板埋深越浅(但不开口),双曲线形态越明显,双曲线顶点对应溶洞的中心位置。溶洞 溶洞层理面节理基岩面3.1地表岩溶探测浅部节理裂隙发育,其厚度变化在26m左右,这一区域的特点是反射波复杂强烈,岩溶倾斜层理、节理、发育。这些倾斜层理节理是浅部岩溶水向深部渗流的重要通道。Step 1Step 2Step 3Step 4Step 5Step 6涉及到岩溶问题的塔基地质雷达探测的塔基布置机钻孔塔基岩溶强烈发育改塔位机钻验证无溶洞塔基63311584 探测方法有效异常15级塔位56个钻孔雷达存在假异常3.1地表岩溶探测3.2 孔底岩溶探测 基岩完整 裂隙 溶洞雷达反射波同相轴连续、平缓,反射波振幅、波长基本一致 两侧反射波同相轴连续性变差或错断,反射波能量强一组振幅较强的弧形反射波,其下部出现明显的多次反射波4.基岩面风化面探测含风化碎屑粘土土 强风化砂岩中风化砂岩基岩面倾斜雷达反射波很弱甚至消失,反射波同相轴连续 反射波强度加大,反射波同相轴连续性变差 反射波很弱,反射波周期加大凹槽4.基岩面风化面探测5.结论1 1地质雷达在地表探测,以查明塔基覆盖层厚度及查找溶地质雷达在地表探测,以查明塔基覆盖层厚度及查找溶洞、溶沟洞、溶沟(槽槽)、强岩溶发育带;在孔底探测以查清桩孔、强岩溶发育带;在孔底探测以查清桩孔基底之下基底之下3 3倍桩径或至少倍桩径或至少5m5m以内的岩溶发育情况是行之有以内的岩溶发育情况是行之有效的。效的。2 2地质雷达探测结果定性为地质雷达探测结果定性为无溶洞的塔基十有八九是没有无溶洞的塔基十有八九是没有溶洞的;被定性为有溶洞的塔基可能有、也可能没有溶溶洞的;被定性为有溶洞的塔基可能有、也可能没有溶洞洞(如岩石存在破碎带,由于岩性的差异显著,地质雷(如岩石存在破碎带,由于岩性的差异显著,地质雷达探测结果也会显示存在空洞);达探测结果也会显示存在空洞);被定性为有溶洞可能被定性为有溶洞可能性很大的塔基也的确是发现溶洞的概率较大性很大的塔基也的确是发现溶洞的概率较大。3 3由于岩溶本身的空间形态非常复杂,大量溶蚀溶沟形态发由于岩溶本身的空间形态非常复杂,大量溶蚀溶沟形态发育时,反射波电信号相互干扰,重叠,同时当溶洞发育呈育时,反射波电信号相互干扰,重叠,同时当溶洞发育呈层状分布,上下层溶洞之间的岩石溶蚀发育或破碎,地质层状分布,上下层溶洞之间的岩石溶蚀发育或破碎,地质雷达的雷达图象难以区分,从而造成雷达的雷达图象难以区分,从而造成探测结果扩大化。探测结果扩大化。恳请各位领导、专家,批评指正!
