电路复习资料.doc

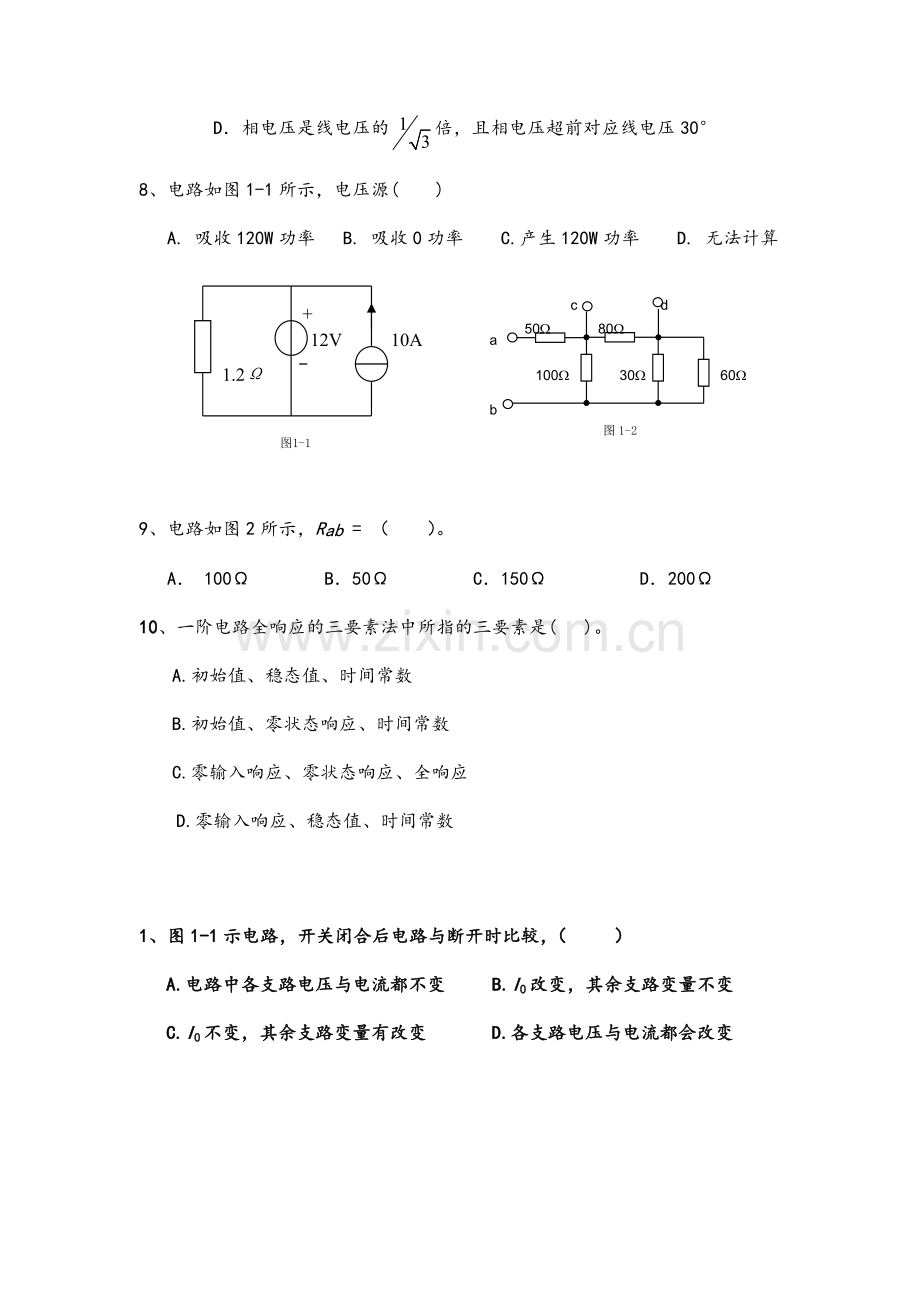

一、单项选择题： 1、 电流与电压为关联参考方向是指( )A.电流参考方向与电压降参考方向一致 B.电流参考方向与电压升参考方向一致C.电流实际方向与电压升实际方向一致 D.电流实际方向与电压降实际方向一致2、 应用叠加定理时，理想电压源不作用时视为 ( ).A. 开路 B.短路 C. 电阻 D. 理想电压源3、直流电路中,( ) 。A 感抗为0，容抗为无穷大 B 感抗为无穷大，容抗为0C 感抗和容抗均为0 D 感抗和容抗均为无穷大4、在正弦交流电路中提高感性负载功率因数的方法是( )。A 负载串联电感 B 负载串联电容 C 负载并联电感 D 负载并联电容5、正弦电压 u(t) =U cos (wt + qu )对应的相量表示为( )。 6、任意一个相量乘以j相当于该相量( )。A 逆时针旋转90o B 顺时针旋转90o C逆时针旋转60o D 逆时针旋转60o7、三相对称电源星型联结，相、线电压的关系为( )。A线电压是相电压的倍，且线电压滞后对应相电压30 B相电压是线电压的倍，且相电压滞后对应线电压30C线电压是相电压的倍，且线电压超前对应相电压30D相电压是线电压的倍，且相电压超前对应线电压308、电路如图1-1所示，电压源( )A. 吸收120W功率 B. 吸收0功率 C.产生120W功率 D. 无法计算ab cd50W100W 30W80W60W图1-210A12V1.2+图1-19、电路如图2所示，Rab = （ ）。A 100 B50 C150 D200 10、一阶电路全响应的三要素法中所指的三要素是( )。A.初始值、稳态值、时间常数B.初始值、零状态响应、时间常数C.零输入响应、零状态响应、全响应D.零输入响应、稳态值、时间常数1、图1-1示电路，开关闭合后电路与断开时比较，（ ）A.电路中各支路电压与电流都不变 B.I0改变，其余支路变量不变C.I0不变，其余支路变量有改变 D.各支路电压与电流都会改变+ U - 1 5A+ 3A 10V - + 5V - 图1-2图1-12、电路中某元件两端的电压u = 220cos(314t-90)伏，通过的电流i= 10cos314t安，则该元件是（ ）。 A.电阻； B.电感； C.电容 3图1-2所示电路中的电压U为（ ）。A. 5V B. -5VC. 10V D. 7V4根据所学知识判断下列各式正确的是（ ）。A. B. C. D. 5图1-3所示电路的节点电压方程为（ ）。U1图1-3 R3+ Us1 - R2 Is1 R1A. B. C. D. 3 2+ 18V 6 RL - 图1-46图1-4所示电路中，RL可变，现改变此电阻可获得的最大功率为（ ）。A. 9W B. 18WC. 27W D. 36W7在计算戴维南定理求等效电阻时，应将原电路的电源置零，电源置零意味着（ ）。A. 电压源开路、电流源短路 B. 电压源短路、电流源开路C. 电压源开路、电流源开路 D. 电压源短路、电流源短路8. 三相负载对称星形接法，中线电流为( )A.其中两相电流之和 B. 相电流 C.线电流 D. 09 RLC并联电路中，已知R =XL =XC =5, =100A，则电路的端电压为（ ）A. 100(5+j10)V B. 500V C. 15900V D. 1500V10电路发生谐振时，电路的性质是（ ）A.阻性 B. 感性 C. 容性 D.是电路的固有频率 E.是外加频率11、 在 图1-5示 电 路 中，开 关 S 在 t = 0 瞬 间 闭 合，若 ，则 ( )。A. 4 V B. 0 VC. 4V D. 12V12、在 图1-6 示 电 路 中，US=10V ，IS=3A，R=2其电流源发出的功率时( )。A. 30W B. -48W C. 48W D.18W 图1-5 图1-6 图1-713、 如图1-7所示，u为正弦交流电，测得电阻上电压是40V，电容电压是30V，则u的有效值为 （ ）A. 10 V B. 70 V C. 40 V D. 50 V 14、如图1-8所示二端电路中与理想电流源串联的电阻()A. 对端口电流有影响 B. 对端口电压有影响C. 对两端的电压有影响 D. 对端口电流与端口电压均有影响 15、图1-9电路中,电流比应为()A. B. C. D. 图1-8 图1-9计算题：1、电路如图4-1所示，电流I。图4-1 2、图4-2示电路中，N为无源电阻网络， 当，时，； 当，时，。 则当，时，则 是多少？ 图4-23、所示4-3电路中，开关长期在1位，现时开关合向2位，试求换路后的和。 图4-34、列写图4-4所示电路的结点电压方程。 1S1A2S3S2S2V1S10V132图4-4 5、电路如图6所示，已知：三相对称电源的线电压，。试求负载中各电流相量。（提示：）6应用等效变换法求图示电路中的。 。7、（1）求图示电路的戴维宁等效电路。10W10W （2）若在a,b间接入负载电阻 ，问：为多大时，它吸收的功率最大?求此最大功率。a20W+-20W2A+5V15V-b8、 (本题12分)已知电路如图所示，求:1、电流源发出的复功率。 2、支路1吸收的有功功率。3、支路2吸收的无功功率。4、负载的功率因数。+_100o A10Wj25W5W-j15W9、在图7中，开关闭合前电路已处于稳态，已知V，V，。求换路后的全响应表达式。 图710、(本题8分)电路如图所示,用结点分析法求电路中的结点电压。
