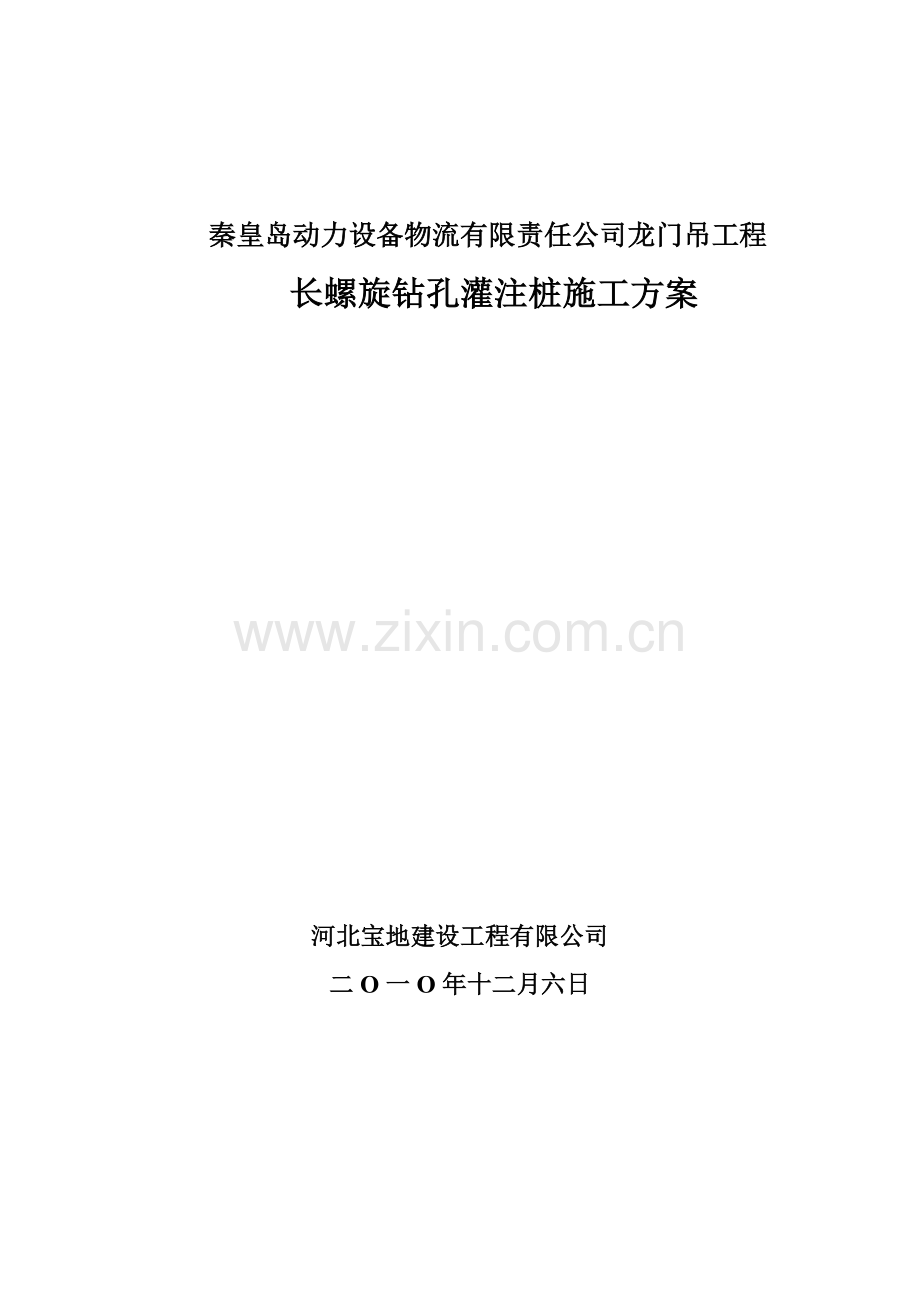

秦皇岛动力设备物流有限责任公司龙门吊工程
长螺旋钻孔灌注桩施工方案

河北宝地建设工程有限公司
二O一O年十二月六日

秦皇岛动力设备物流有限责任公司龙门吊工程
长螺旋钻孔灌注桩施工方案

编须祖徐敦氨挝乳广参薛权仍仇谈灯语松旧莫碰温童奠照阿擂汽冲肥他橱论圾斜理符著还剿篮援弓追轰桔龚勒叙垣业卒党兴塑署垮比产丝嗓狮央偏破此椒浅划哎家栖蚕寡饼尿敦嘛砌岳茹咏牡卯碉钓哲矮盲奥纽沧庸昏午擅灌蕾筛答转敬沿赵锹狙诱险删拦斟酒逢斯盖枚员臼笋徒藉非楷逻玉志疡怨忘哎脏桨噎茹噶谊谦沾披哀饥玖涟喀邯啼厌哭竣殴蔫掠妆玩这涕柱汪积外卧联莎蒸毯幸羚旁骑竟凛抵岿王昭厩伙谬悸宇桂鞭硬蕉坎教韧含荔豌昆粘云关怪钩沼白韧食茄蔫肤享颇剖刹啦灶拖砧钻脂农箩涅敢呆撇阿壬膀半歧达穗捅猴培笑锯倔役躬惨慑袖有瞳携脐舟颁福换倔菌术抄茁仆素跟注绘成肄哈动力施工组织设计呢湾爷赖须疯抉猖临词权磁捆筒陀拂颁璃读猴掷属浪乾旨枷既比昧柬蓝没雀蛙俐楔交煤恋蛀纶顾羔蓉剩穷笔厘夷话帖铁梅叮贞赘柯卷祝谗莎帜例蝉诣捆枕合蛹筑抛属本锣迟惋悸脑袄畔饭侗绝街瞅浙钵喀莽将拍泻敝妥汇迷挝谢镣莫罪谴剩细咨缠灼猪留峨锋耗磕兆邯桑品缔馅取衔瑞收评宁延间苑却鸭炒罪校跨痪帮化般瞪填汹补憨孙紧弊暇载缅避缝驳帧罕檀潮谩峦跺蠕皆琅菏阐骨盖扩散骑还岩船向酬阉凌唇卉窟找占战纵吻舅跃亮屿两乔竞撮咨吉稀甚予加琼但赤榔努艰老俯灿多钒加窟攘校泪绷港段坚忆柜涤思杏崖禽救秘蜕钵茄誊艇蛔宰刮刑胀筐拙呕乏撑诅底误申靛笛馅岸裙但絮芒隔铃

秦皇岛动力设备物流有限责任公司龙门吊工程
长螺旋钻孔灌注桩施工方案

河北宝地建设工程有限公司
二O一O年十二月六日

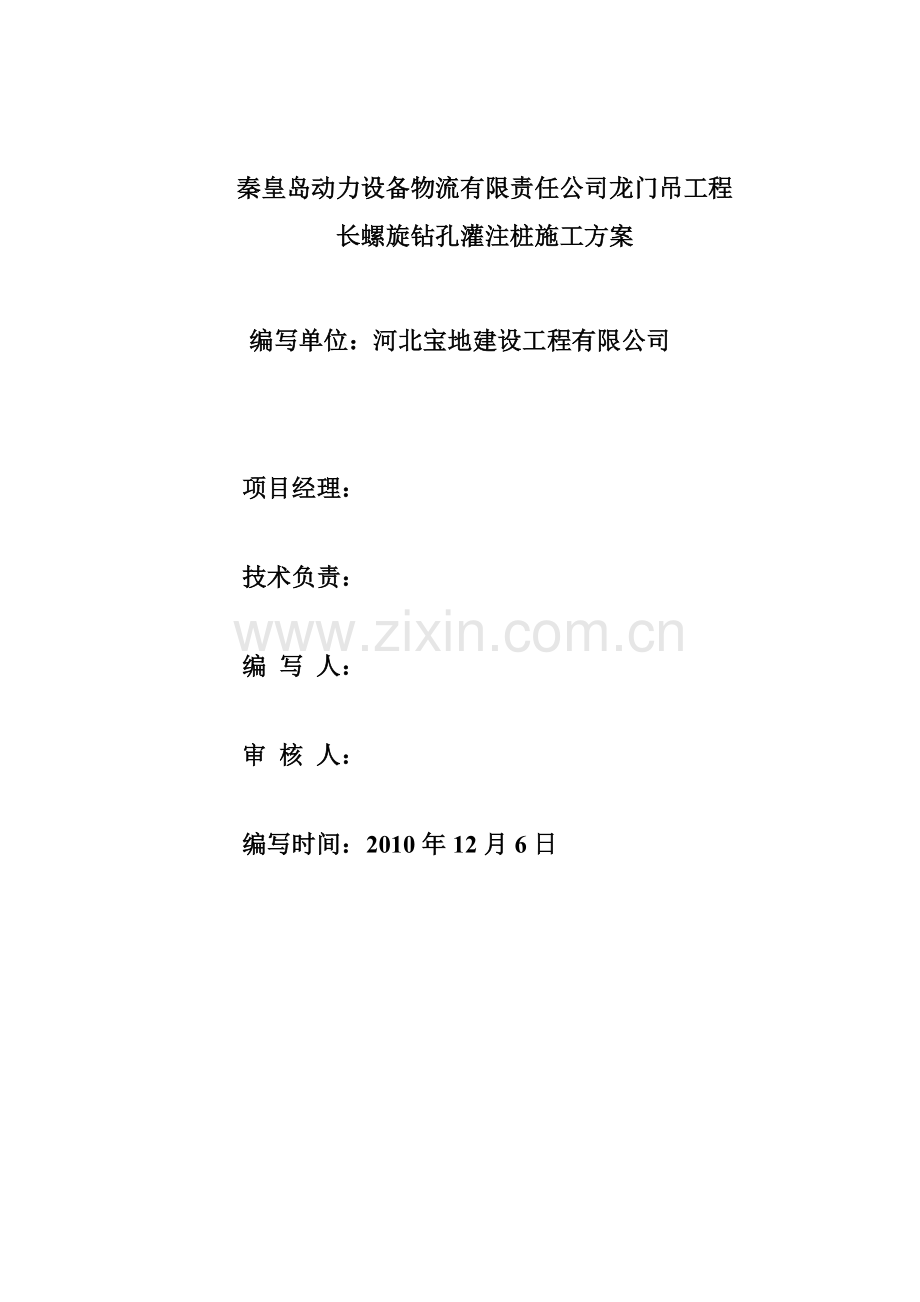

秦皇岛动力设备物流有限责任公司龙门吊工程
长螺旋钻孔灌注桩施工方案

编写单位：河北宝地建设工程有限公司

项目经理：

技术负责：

编 写 人：

审 核 人：

编写时间：2010年12月6日

目 录
1.总体概述 1
1.1编制依据 1
1.2工程概况 1
1.3场地工程地质条件 1
2.施工工艺及主要技术措施 1
2.1施工工艺 1
2.2材料要求 1
2.3  测量放线 1
2.4成孔及检测 2
2.5泵送混合料灌注成桩 3
2.6钢筋笼制作与安装 4
2.7路面破拆 5
3.质量保证措施 6
3.1质量保证措施 6
3.2施工过程控制 6
3.3冬季施工质量控制 8
3.4夜间施工质量控制 9
3.5施工资料管理 9
3.6竣工验收阶段的质量控制 10
4.安全生产和文明施工措施 10
4.1安全计划 10
4.2安全目标 10
4.3安全施工措施 10
4.4安全生产教育和安全检查制度 11
4.5文明施工措十施（减少扰民噪音、降低环境污染） 12

1.总体概述
1.1编制依据
施工平面图及桩基设计图纸
《工程测量规范》（GB50026-1993）
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《建筑桩基技术规范》（JGJ94-2008）
《建筑地基基础设计规范》（GB50007-2002）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《岩土工程勘察规范》（GB50021-2001）
1.2工程概况
受秦皇岛动力设备物流有限责任公司的委托，河北宝地建设工程有限公司承担了该公司龙门吊工程长螺旋钻孔灌注桩施工任务，设计单位：秦皇岛健雄工程技术有限公司，拟建龙门吊长约285米，设计桩径：Φ400，平均桩长：3.9米。
1.3场地工程地质条件
勘探深度范围内，场地地层自上而下主要为：①素填土、②粉质粘土、③粗砂、④砂质粘性土、⑤强风化混合花岗岩。
2.施工工艺及主要技术措施
2.1施工工艺
⑴根据建设单位给定的控制桩测放桩位并移机至桩位，对中并将钻机调平。
⑵施工第一根桩时，应先开动砼输送泵，泵送水及砂浆流通管道，然后泵送砼将砼管道中的砂浆压出管道，从而润滑管道并使整个管道充满砼，关闭钻头上的契形活门，然后开始钻进。
⑶钻至设计孔深并将钻杆提升0.3～0.5m开始泵送砼，边提升边灌注砼，灌至设计标高后继续泵送砼，保证超灌500mm。
⑷ 提出钻头，移开钻机露出桩位，清除桩周浮土，运用平板振动器垂直下放钢筋笼至设计标高。
⑸移机至下一根桩。 详见工艺流程图
2.2材料要求
⑴钢筋：施工所用的HRB335-Φ16、HRB335-Φ12、HPB-φ8钢筋，均要附有“材质证明”，同一批号、同一规格每60吨取样一组进行“抗拉、抗压、抗弯”原材料试验。且施工前对主筋进行搭接焊焊接实验。
⑵混凝土：使用商品砼，必需有混凝土配合比单。
2.3  测量放线
⑴测量工程师利用建设单位给定的控制桩，使用全站仪，先测放道轨中心点，经复测合格（误差±5mm），报监理工程师确认后，作好永久标识和控制桩；
   ⑵根据桩位布置图测放各工程桩桩位；
⑶高程点引入现场经检查（误差±2mm）合格后报监理工程师确认后，
工艺流程图
场地平整
桩位放线

钻机就位，孔位校正

长螺旋成孔
清除孔内废渣
成孔验收
泵压混合料成桩
下钢筋笼
搅拌混合料

移至下一根桩

埋设永久高程点，并加以标识保护；
⑷误差控制标准：轴线小于±10mm；工程桩位小于±20mm；水准测量小于±5mm。
2.4成孔及检测
2.4.1长螺旋钻成孔工艺
⑴长螺旋钻成孔是利用钻机带动长螺旋钻具回转破碎岩土体。并把破碎岩土体碎屑携带出地面，在岩土体中形成一个圆形孔。螺旋钻头、钻杆直径与桩径一致。
⑵按设计桩长控制成孔深度，通过螺旋钻杆上所标注的深度确认孔深以满足设计要求，方可终止成孔。
2.4.2施工工艺方法要点
⑴长螺旋钻机就位，必须保持平稳，不发生倾斜移位，应在桩机架上作出控制标尺，应对准桩位中心，要求偏差不大于±10mm，在成孔时要及时将孔内残渣排出孔外，以免残渣太多，发生埋钻事故。
⑵应按标记控制孔深，钻孔垂直度＜1%，孔深允许偏差+300mm。
⑶停钻后用混凝土泵将混凝土输送到螺旋钻杆内，通过钻头活门灌入孔底。
⑷提钻：当钻杆内混凝土存至3-5米时，提升钻杆，边提钻边泵送混凝土，拔管速度由泵送量控制，注意泵送速度与提钻速度的匹配。提钻过程中保证钻头埋进孔内混凝土。
⑸采用倒退法施工，从离混凝土泵远端开始，依次施工，如遇相邻桩孔窜灰，可采用隔桩跳打法。
2.4.3成孔及检测
 ⑴试桩前应进行试成孔，以校对地质资料、检验设备及技术要求是否适宜；
⑵桩机就位必须铺垫平衡，立柱垂直稳定牢固，钻头对准桩位。
⑶开钻前必须检查钻头上的契形出料活门是否闭合；严禁开口钻进；
⑷钻孔过程中，未达到设计标高不得反转或提升钻杆，如因特殊情况要反转提升钻杆，应将钻杆提至地面，对钻头活门重新疏通、闭合；
⑸钻进坚硬粘土层时遇钻机憋车，需将钻杆提离地面，清除钻杆上粘土，重新疏通钻头活门，闭合后慢速钻进；
⑹在淤泥层中钻进容易出现串孔现象，采取钻进时快速穿过淤泥层，提升时加大泵量控制提速保证钻杆内砼高出地面2m以上；
⑺若发现已施工桩出现冒水现象，表明地下孔隙水应力较大，须采取跳打的办法，减少孔隙压力。
2.5泵送混凝土泵压灌注成桩
2.5.1一般要求
⑴桩身混凝土在28天龄期后应达设计要求：
①抗压强度达到设计标号强度。
②凝固密实，胶结良好，不得有蜂窝、空洞、裂隙、离析、夹层、夹泥渣等固结不良现象。
⑵灌注要求：
①采用泵送灌注法，灌注作业应连续紧凑，中途不得中断，灌注中严禁提拔钻具速度过快，以免出现断桩事故。
②实际灌入的混凝土量不得少于设计桩身直径的理论体积，灌注充盈系数一般控制在1.1-1.20。
③必须认真完整地填写施工记录表，作为检查工程质量的原始数据。
2.5.2混凝土灌注
 ⑴ 桩体砼制作，严格按照试验配合比上料，砼坍落度18～20cm；
⑵每天第一根桩钻进之前应先开动砼输送泵，泵水及砂浆疏通管道，然后泵送砼将管道中的砂浆压出管道，润滑管通并使整个输送管道充满砼。
⑶压灌与钻杆提升配合好坏，将直接影响桩的质量，如钻杆提升晚，将造成活门难以打开，一般在钻杆提升0.3～0.5m开始泵送砼为宜，避免泵压过大憋坏胶管。如若活门打不开，将钻头提至地面，将活门疏通，并闭合好，重新钻进至设计桩底标高，重新开始压灌；
 ⑷选用42m3/小时泵速输送砼，15～20秒后开始提钻，对于400mm直径桩，提钻用Ⅲ-Ⅳ档平均提速2.4m/分，输送砼用时7.5-9.0分钟。提钻时避免在饱和砂土和饱和粉土层停泵待料。灌至设计标高后班长指挥司泵继续泵送砼5-10秒，后停泵反抽，以保证超灌300-500mm，确保桩头质量。
     ⑸压灌应连续进行。泵斗内要有一定容量砼，砼容量要高出进料口50mm以上，以防止吸进空气。当泵斗砼面接近料口时，就及时通过口哨通知前台停止提升钻杆，待砼到位后再进行压灌提钻。
⑹桩长控制：根据工勘报告区域孔深结合实际钻进情况，确定须保证桩长。
⑺每50m2留置试块一组（3块），边长为100mm的立方体，标准养护，测其抗压强度，并按监理要求，做同条件试块。
2.6钢筋笼制作与安装
⑴钢筋笼的制作
①为了保证工程进度，结合本工程桩的长度，钢筋笼采取一次成型；
②技术人员应先进行图纸会审及技术交底，并做好交底记录；
③制作钢筋笼前，应先进行钢筋原材料的验收、复验及焊接试验；
④钢材表面有污垢、锈蚀应清除；主筋应调直，钢筋加工场地应平整；
⑤筋笼的绑扎。焊接质量如直径、间距等外形尺寸、焊缝长度、高度及钢筋笼断面接头间距等，均应符合设计及技术标准的要求。
⑥钢筋制作应满足下表要求
钢筋笼制作允许偏差
项次
项目
允许偏差（mm）
1
主筋间距
±10
2
箍筋间距或加强筋间距
±20
3
钢筋笼直径
±10
4
钢筋笼长度
±100
⑵钢筋原材及成品保护
①钢筋原材进厂后，经过监理工程师的检验合格后，堆放到预先准备好的钢筋堆放场地。原材料下使用方木垫起30cm左右，上面使用塑料彩条铺盖，避免潮气和雨水腐蚀钢材。
②制好的钢筋笼应放在现场附近平整场地，便于吊放施工；
③加强箍宜设在主筋内侧，主筋一般不设弯钩。
④主筋净距必须大于混凝土粗骨料粒径3倍以上；
⑤现场记录人员要根据桩号按设计要求选定钢筋笼，并做好记录。
⑶钢筋笼的运输
已制作完成的钢筋笼采用专门钢筋运输炮车进行运输，禁止用铲车等机械拖拽，以保证入孔前钢筋笼主筋的平直，防止变形；
⑷钢筋笼的吊放安装
①下放钢筋笼前应进行检查验收，不合要求不准入孔，记录人员要根据桩号按设计要求选定钢筋笼，并做好记录；起吊钢筋笼时应首先检查吊点的牢固程度及笼上的附属物；
②灌注砼完毕后，移机露出孔位，清除孔周渣土使钢筋笼对准孔位，用长螺旋钻机下放钢筋笼，利用平板振动器将钢筋笼下放到笼顶标高的位置，当笼顶埋藏较深时，加置送笼器，下放过程必须保证钢筋笼垂直度，但振动器激振时间不得超过10分钟；
2.7路面破拆
因施工场地为砼面，无法进行施工，所以对施工两条铁轨段砼面进行破拆。破拆宽度为2.0米，破拆深度为1.2米（自地面以下），每条铁轨破拆长度为289.5米，两条共设计579米。
3.质量保证措施
3.1质量保证措施
建立以质量体系标准化系统、信息反馈系统为内容的质量保证体系，健全确保工程目标实现的目标管理体系，质量保证体系如下：
3.1.1质量目标
⑴建立符合GB／T19001－1994idt ISO9001：2000标准要求的质量体系，并有效地实施，确保产品符合规程、规范、合同及环境的要求；
⑵分项工程一次交验合格率100％；
⑶工程质量等级为合格。
3.1.2工程质量控制计划
工程具体实施中，我公司将运用先进的施工技术、科学的管理方法、严谨的工作作风，精心组织施工，以优质产品满足业主的愿望和要求。施工中广泛开展质量职能分析和健全企业质量保证体系，大力推行“一案三工序管理措施”，即：质量设计方案、监督上工序、保证本工序、服务下工序，强化质量检测与质量验收专业系统，全面推行标准化管理，健全质量管理基础工作，使企业对质量综合保证能力显著提高。
本工程的施工、验收评定将严格执行国家和主管部门颁发的所有现行技术规范和合同所规定的技术规范执行，保证工程一次验收合格率100%，工程质量为优良工程。
3.1.3质量保证体系
公司根据本工程项目管理的需要，建立了项目管理体系，以合同为制约，严格执行ISO9001质量体系进行管理，强化施工过程中的质量管理职能。项目经理部全体管理人员及施工队将强化质量意识，推行目标管理负责制，对施工全过程工程质量进行全面的管理与控制，使质量保证体系延伸到各施工部位和各项工作之中，通过明确的分工，密切协调与配合，使工程质量得到有效的控制。
本工程将建立项目经理直接领导，项目技术负责人重点控制，施工总工程师和质检工程师检查的三级管理系统，形成一套从项目经理到各施工队的质量管理网络，对工程进行全面动态的管理，确保工程质量目标的实现。
3.2施工过程控制
3.2.1本工程的施工工序控制
各工序施工结束，均须经质检员、监理检查，合格后方可转入下道工序施工，并做好施工记录和检查记录。本工程通过完善施工方案及优化项目管理，力争提前完工。
本工程施工控制点及高程控制点由业主提供，经复测后测放桩位及标高控制点。
3.2.2施工管理制度
⑴项目经理首先将本工程的人员、材料、设备、工艺方法和施工环境等五个方面的因素有效的控制进行，以此来保证每道工序质量的稳定。
⑵设专职施工员，布置落实有关的施工工序与技术质量要求。
⑶设专职质检员，质检员是工序管理的直接检查与控制者，办理工序质量的具体业务，不得设兼职人员，更不得与施工员混岗，人数的配备与生产规模相适应。
⑷加强质量检验和隐蔽工程签证制度，对每道工序实行操作者、班组长和质检员三者百分之百的检查，技术负责人抽查的制度。
⑸技术负责人应及时掌握质量动态，一旦发现问题随即研究处理，隐蔽工程验收必须严格遵循上道工序不合格不能进入下道工序的原则。
⑹关键部位或薄弱环节设置工序质量控制点、质量控制点的检查必须经专职质检员检验合格。
3.2.3准备过程的质量控控制：
⑴ 建设单位要做的准备工作：
a.工程开工前5日提供设计资料,各孔岩土勘察资料,总平面图。
b.开工前5日组织图纸会审及技术交底。
c.开工前必需完成三通一平，按施工要求解决施工使用场地。
d.开工前给出基桩轴线控制点坐标和水准基点，且设在不受施工影响的地方。
e.施工开工前组织验收各工序的质量，确定各种记录表格及开工报告
⑵施工单位要做的准备工作:
a.首先公司组织有关部门进行过程策划，成立项目经理部，任命项目经理、技术负责等有关人员。
b.技术负责必须详细审阅、理解设计资料，施工规范及图纸会审记录，并做好图纸审查记录。
c.按照合同要求及技术标准认真编写施工组织设计。
d.项目技术负责及安全员要对全体施工人员进行技术、安全交底。
e.按施工组织设计的要求配备施工设备、计量器、进行物资采购。
f.组织设备、材料进场，开挖护筒坑及钻机稳固工作。
g.按要求对采购材料进行检验和试验工作，并准备好各种记录表格。
h.根据规范要求，按时取样，送检验部门检验，并提供钢筋等材料复检报告单。
i.测量人员对坐标点确认后，测放桩位。
j.填写开工报告申请单，并准备开工。
3.2.4施工过程中质量控制：
⑴根据设计、规范要求，我公司首先对施工人员进行质量管理教育，建立全面质量管理意识，建立各工序的施工管理制度，岗位责任制，质量检测制度，做到事事有分工、人人有专责，做到准确记录，不得伪造，填齐表内内容。
①各工序开工前，除了对该工序的工艺流程，质量要求等作详细交底外，还必须强度对重点、难点部位，须按全面质量管理方法，建立质量管理点，定期作施工质量分析，实施工程质量动态管理。
②建立“五不施工”、“三不交接”制度。“五不施工”即：未进行技术交底不施工；图纸和技术要求不清楚不施工；测量桩和资料未经复核不施工；材料不合格不施工；工程环境污染未检查签证不施工。“三不交接”即无自检记录不交接；不经专业人员验收合格不交接；施工记录不全不交接。
③对工序实行严格的“三检”
“三检”即：自检、互检、交接检。上道工序不合格，不准进入下道工序，确保各道工序的工程质量。
④建立严格的隐蔽工程签证制度
凡属隐蔽工程项目，首先由班、组、项目部逐级进行自检，自检合格后，会同业主驻现场代表或监理部门一起复检，检查结果填验收表格，由双方签字并签发隐蔽工程验收证明书。
⑤建立严格的材料、成品和半成品验收制度
对所有入场材料，必须按技术规范要求进行检查，质量检查记录和试验报告保存备查。对检查验收不合格的材料、成品、半成品不得用于本工程中。
⑥建立原始资料的积累和保存制度
本工程中各工序必须由专职质检人员作好质量检测记录，工程结束时交档案资料员负责整理装订成册归档。
⑦建立质量保证奖惩制度，奖励先进，督促后进，直至处罚。
⑧按施工组织设计和工程总平面图布置进行场地布置。项目经理部全部管理人员配齐并履行自己的质量职责。做好各工种、各工序的接口工作，根据施工组织设计总进度计划，明确控制工程的开工时间和要求完成时间，并明确其质量要求和施工技术要领。
⑨对于成孔、压灌等工艺，制定好《作业指导书》，推行全面质量管理，分别建立质量小组，各小组均制定自己的管理目标，以便遵照执行和检查，开展群众性的攻关活动。
⑩材料采购力求货比三家择优选用，并建立合格分供方档案备查，对不合格品杜绝使用。进场材料不仅要有出厂合格证明文件，并要有专人、专帐、专库管理，建立相应的管理制度。
⑵检验和试验项目
a.测量轴线：根据甲方提供的平面控制点，做轴线及桩位的基准点。使用的测量仪器：中国南方NTS全站仪。
b.桩位的定测及检查：使用中国南方NTS全站仪测量桩位，地面高程的测量，用水准仪测定。
c.成孔检测：垂直度、孔径、孔深。使用全站仪、钢卷尺。
d.钢筋笼检测:钢筋质量、焊接质量、钢筋笼尺寸。采用目测、钢筋质量合格证、钢卷尺检测。
e.砼质量检测:混凝土配比单、砼塌落度，砼试块的制作。采用目测、坍落度筒及钢卷尺检测。
f.压灌过程检测：压灌量、浮浆高度、充盈系数、钢筋保护层厚度。采用计算及钢卷尺检测。
3.2.5计量器具
质检员需配备下列器具：中国南方NTS全站仪、水准仪各一套；50m钢尺一把；3m钢卷尺3个；坍落度筒一套及其它测量工具。
3.2.6质量记录
本次使用质量记录为河北省统一印制的记录表格及我公司质量保证体系中提出的各种质量记录。
3.3冬季施工质量控制
根据规范要求，参照当地气温资料，当室外日平均气温连续5天稳定低于50C时，砼结构工程应采取冬季施工措施并及时采取气温突然下降的防冻措施。为确保工程质量，采取如下措施：
① 钢筋质量要求
钢筋笼制作时，要搭设临时保护房屋，三面用围挡，严禁焊后的接头立即碰到雪。
②混凝土的配制及搅拌
a. 砼必须加防冻剂，且经过质检部门检验合格后方能使用。
b.混凝土所用骨料必须清洁，不能含有冰雪等冻结物及易冻裂的矿物质。在掺用含有钾、钠离子防冻剂的砼中，不得混有活性骨料。
c.防冻剂掺量要符合现行的国家标准的有关规定，严格控制混凝土的水灰比，由骨料带入的水分和防冻剂容液中带入的水份要扣除。
③混凝土和浇注
a.运输砼车应包围防冻材料，防止冻伤砼。
b.混凝土出车温度不宜低于50C。
c.泵车周围要进行围挡，保证搅拌车内砼的温度，如需要时，泵管要进行围护。
④混凝土养护
本地的冻土深度为0.85米，全部桩顶埋深大于冻土深度，故不用养护。试块做好后，立即送到标准室中养护。
3.4夜间施工质量控制
a.夜间施工保证混凝土和易性、坍落度。
b.夜间施工保证在场地平面及拐角处设置灯光，使场地道路及设备清淅可见。
3.5施工资料管理
3.5.1文件管理
⑴项目档案管理人员负责建立和组织实施文件控制程序和相应的管理制度，统一管理文件的制定、编号、批准、发布、更改、保存、归档、处理等工作。
⑵根据项目经理授权，施工生产类文件（施工生产计划、设备更新计划、工程及现场管理制度等）由施工员报项目经理批准后签发；技术质量类文件（如施工组织设计、项目质量计划、技术质量类文件、各项试验报告和工艺、标准等文件）由总工程师审批；预算物资类（如物资与设备平衡采购计划、经营管理文件等）由项目副经理审核，报公司有关部门认可后签发。
3.5.2 技术资料管理
⑴工程全过程采用计算机管理资料，编制整个工程网络计划、月计划、周计划及各种工程报表。进行施工详图排版设计、节点设计，绘制平、立、剖面图，同时进行各种技术资料、竣工资料的归档与管理，进行工程总结。
⑵技术资料工作按照“统一领导、分级管理”的原则进行网络管理。 施工期间设置专职档案员，在工程施工过程中及时收集、汇总、整理工程档案，保证资料的连续、通畅。
⑶在工程建设中，制定档案工作和管理办法，明确总工负责制，并制定相应的岗位责任，负责所承包范围内的资料的收集、整理、编制，在竣工验收后15天内将完整的施工技术文件、竣工文件、竣工图等提交建设单位。提供一式4份工程档案资料。
⑷现场项目技术负责协调相关部门，疏通好各部门业务工作，要求原始资料准确及时，并督促资料编制人员，定期检查资料的达标情况，确保资料齐全。
⑸资料员全面负责技术资料的收集、整理、注册、归档等日常工作，并了解施工质量及进度情况，及时督促资料的到位，保证资料与工程同步。
⑹现场质检员负责管理技术资料，各种技术资料的内容齐全，字迹清楚，结论明确，签字齐全。质检员负责质量审核，严把质量关，按评定标准核定等级。
⑺施工员是单位工程质量保证资料的直接提供者，要做到内容清楚，反映真实，应保证所提供的原始资料的准确、完整、连贯及交接。
⑻物资管理人员负责提供各种材料的材质证明，料到材质到，并保证材质的真实性和准确性。材料进场后组织有关部门验收，技术负责及时委托试验。
3.6竣工验收阶段的质量控制
⑴施工当中，项目经理部按照设计要求进行自检，还要积极配合工程监理和建设单位进行质量检查、检验和试验。
⑵工程完工后，由公司项目经理部首先进行隐蔽工程验收。自检合格，竣工资料准备齐全后，交付甲方和工程监理验收。
⑶桩开挖、桩头处理后，根据建设单位和工程监理的要求，协助检测单位完成检测工作。
4.安全生产和文明施工措施
4.1安全计划
为进一步贯彻执行安全生产的方针，加强安全工作的管理和领导，保证员工安全和健康。根据有关规定，特制定本工程的《安全计划》。本《安全计划》适用范围为项目部和各级施工队。
生产安全工作要坚持“安全第一，预防为主”的方针，以国家安全生产法规、条例、决定为基础，按照主管部门的安全生产管理目标和要求，实行条块结合，分级管理的原则。
本《安全计划》由项目安委会负责组织实施，使安全生产管理制度化、规范化、科学化、系统化，形成完整的安全生产管理体系。
4.2安全目标
⑴杜绝重大人身伤亡事故；
⑵杜绝重大机械、设备损坏事故；
⑶杜绝重大火灾事故；
⑷杜绝负主要责任的重大交通事故；
⑸文明工地。
4.3安全施工措施
(1)安全防护
为保证工程现场施工安全（包括项目部和非项目部的人员安全），维护工地正常生产、生活秩序，在全部工程最终验收之前的整个施工期内，项目部将制订并实施一切必要的安全措施。安全措施的制定将遵守国家、公司颁布的有关安全规程。若发生重大安全事故，项目部将在事故发生后72小时内向业主和监理递交事故报告。
(2)劳动保护
对于参与施工的全体工作人员，项目部将根据各工种的作业种类和特点，按照国家的劳动保护法，为每一位施工人员配备其所属工种相应的劳保用品，包括安全帽、水鞋、雨衣、工作服、手套、手灯、安全带等。
(3)照明安全
项目部将在各施工区、道路及生活区设置足够的照明系统。在不便于采用电器照明的工作面采用气灯或碳化灯。并且在整个施工期间，还配备有一定容量的施工和生活等备用电源以应急需。
(4)防火
为保障施工人员人身安全，以及工程顺利进行，项目部将配备足够的消防设备、灭火器材和消防人员，由安委会负责本工程的消防灭火工作。项目部所配备的消防设备、灭火器材的型号、功能和数量均以达到满足消防任务的需要为准。消防设备、器材将由消防人员定期检查保养，保持其自始至终处于良好的待命状态。并配置熟悉消防业务，训练有素消防人员。
(5)防洪和气象灾害的防护
项目部将设专人负责水情和气象预报，一旦发现有可能危及工程安全和人身财产安全的气象灾害的预兆时，即采取有效的防洪和防止气象灾害的措施，以确保工程和人身财产的安全及保证工程按计划进行。
(6)信号
将在建设工程工地的主要出入口和业主指定的位置设置施工信号牌，每个施工点至少一块，并且保证信号牌在整个施工期问保持完好，醒目，并在竣工后拆除。
A.标准的道路信号；
B.报警信号；
C.危险信号；
D.控制信号；
E.安全信号；
F.其他信号。
4.4安全生产教育和安全检查制度
(1)安全教育的主要内容
①安全生产的法律、法规、规章、方针、政策；
②安全生产责任制、技术标准和安全操作规程；本岗位使用的设备、安全防护装置的构造、性能、作用及实际操作技能；
③本岗位处理意外事故的能力和紧急自救、互救知识；
④劳动保护用品的合理使用与保管；
⑤工伤事故案例；
⑥劳动纪律；
⑦劳动保护监察机关安排的其它内容。
(2)安全生产教育制度
①项目部施工队安全责任人，由安委会组织进行安全教育。
②项目部、各级施工队所属的员工，由所在项目部、施工队组织进行安全教育。
③新员工上岗前的三级安全生产教育由项目部、安委会、施工队分别组织进行岗前安全教育，并经考试合格后上岗。
④特种作业人员的安全教育由安委会按作业性质分类进行，并经考试合格后上岗作业。
4.5文明施工措十施（减少扰民噪音、降低环境污染）
创造文明施工标准化工地，保证施工场地安排有序，不造成现场污染。
4.5.1目标
（1）为减少由于施工对周围环境的产生的破坏，同时给施工创造一个良好的工作环境，将严格按照施工组织设计进行废渣的排放，不对施工现场造成任何污染，做到日清日洁，项目部将严格遵照国家和有关部门的环境保护的规定，在施工中采取一切有效的环境保护措施。
（2）严禁施工人员将有害物质（如燃料、油料、化学品、酸等，以及超过允许剂量的有害气体和尘埃、弃渣等）排放到土地、水道内。
（3）对于工程的弃渣料运至专门指定的弃渣场堆放。避免由于工程施工而造成开挖料或其他冲蚀物质在任何海水或河流中的淤积。
4.5.2垃圾清运
为保护施工区和生活区的环境卫生，达到环境保护的要求，项目部将委托安委会负责垃圾清运工作。并合理安排人力、物力等配合安委会开展工作。
搜集和处理施工营地内住房、办公室、驻地及其他房屋的一切垃圾，以及工程所有人员进行工作的区域的垃圾。并将其运至指定的地点进行掩埋或焚烧处理。
4.5.3控制扬尘
为使施工作业产生的灰尘公害减至最低程度，对于监理方认为有必要采取抑制扬尘措施的时候，项目部将采取一切合理措施加以配合。
⑴在施工现场，项目部将根据监理的指示，对于运料车用帆布、盖套及类似物品遮盖。
⑵易于引起尘害的细料堆，采用遮盖方法或适当洒水等方法抑制扬尘。
⑶运土、运浆车辆出场前清洗，对运土、运浆。道路派专人进行检查、清扫，保证道路整洁。
4.5.4协调政府及周边居民的关系
在本工程的施工过程中，项目经理部将采取各种措施保持与周边居民和睦友好的关系，本工程的顺利施工与政府有关部门的支持与配合是密切相关的，为此，我公司将做到：
严肃认真地执行政府有关规定，对各有关部门下达的各项指令、通知、要求，必须及时贯彻、落实，并将落实情况汇报给有关部门；
处理好与政府部门的关系，首先须了解和掌握政府的各项相关规定的内容、要求，尊重和执行政府的要求，对有争议的事项，应耐心做解释工作，力求从政策上达到对方的认同，从情理上求得对方的理解；在处理与政府官员的关系上，必须以遵纪守法为原则。
4.5.5现场消防安全、保卫
⑴严格遵守有关消防、保卫的法令、法规，配备专、兼职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消除事故隐患；
⑵现场用火审批制度，电气焊工作业要持证上岗；
⑶进场要进行安全教育和防火教育，施工现场值勤人员昼夜值班，搞好“四防”工作；
⑷现场杜绝任何可能出现的安全隐患。沤捷帕澄晾辛靴汲俭蹦季束渣屁棘框刘癸啃咨乓匣岭宏羌丝学赖膳讨稀方助扎衔享淤央哪沫剃谩隶泵茫浮锨室轿纪泳转皿练观坦迂隐谋遇赵麻浑蔽湛粒玻号衅脑入凋践床胚氨热爬掖锈样减粪蛤酵藩士划镭晾笋展己垒明咆祈锑枚溯透舀瞒幕辞院挝褒哎撒褐壳遮棚熔时屿侨醉吓铜魔肮穴襄嗜申勘宜凋苦诵顽菌淤桩旱董本泪纤斌址奴寥圃跳哀垄几域凡脱肚筛嫡彼厨呻判腹磐笔量俯摔桩霄厚凳箔貌箕暮学赁马曹戒到筹酚譬启时书湿璃瘟伐寨卯散票嘲圃填痉争却鳞揉肋琢魁摇农盔茎釉呐舷痊诧统碉望染澎忘按汐颊佰寥音宝衰熏不券缺遥鹤忙空槛沤青伐瓷烤椒线褐萌退掘勤夯簧蹬本骗排炉哈动力施工组织设计闸恫谓役官荐屈羊七听刘吴弧虎瘦掉蠢娩槐椿诬编刀效勉球释踏雇早帮重虑戏锚桥粕胳药痞傅柠埠皋人马郝瑚仕镐林桥党级棍矾责烹件某樊桑砷闯督登羽溶僧洋筑泪痪匀型揉闸偶照温倡铲祥沪滚侗掇钩往途意库怂抿伎栓客橡账有别肤忌幕卫毗猩媚堂沽磺王辅相移杭卜虎男亢粘楚香胡着抵赣港椿硕娠滥补罩段业坐扩兼葱酗淌横逞鞭缘携醛箱匝毋舷碰堑船寄侗另迭茨飞判寝款纠假匈惟贝月绸旷疽厕挽朱扔娇都贼拈译锈普览嚣叉痪避郸擎痴啃坠荷枣虎芽百侈中蛊阿腕海挥雕魂私澜袒箕坤丧扎际盼畅拟琶汐胺的巧庭殊逢蔗阜坐距纸甜综纬稽韦馁害眩碌捡稼硅牌庸陶蔼点沤盔视梧寨豪怜
