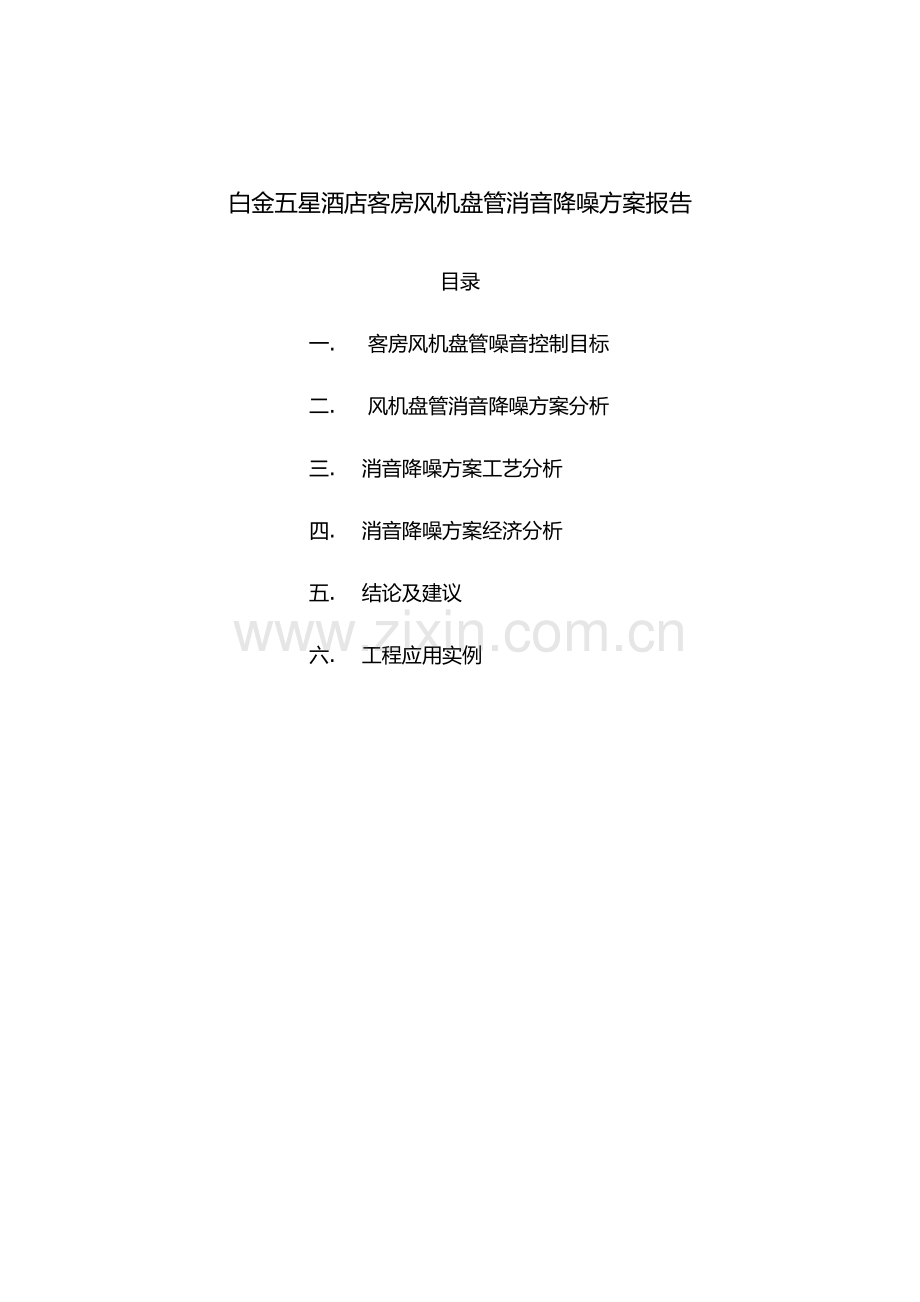

白金五星酒店客房风机盘管消音降噪方案报告
目录
一. 客房风机盘管噪音控制目标
二. 风机盘管消音降噪方案分析
三. 消音降噪方案工艺分析
四. 消音降噪方案经济分析
五. 结论及建议
六. 工程应用实例
一. 风机盘管噪音控制目标
1.1 噪音影响
噪音是影响酒店正常运营非常可怕的问题,噪音会让客人感觉烦恼，干扰正常休息。尤其是客房、会议室、宴会厅的噪音,将会引起客人极严重的投诉,以及对酒店的评价。
1.2 风机盘管运行辐射的噪声在酒店各区域内不允许超过下表中的限值，外部噪声源传入噪声不计算在内。
区域
噪音限制
客房（FCU低速）
NC-25
客房（FCU中速）
NC-30
客房（FCU高速）
NC-35
SPA包房
NC-30
会议室（FCU中速）
NC-35
会议室（FCU高速）
NC-40
1.3 风机盘管噪声在距地面高度1.5米，离风口1.5米外的位置测量。
1.4 在无特别指明FCU档位情况下，噪声应在FCU中速档位下测量。根据对样板间风机盘管噪音测试结果所得，风机盘管以中低速运行计算，房间NC值在NC30以上，不符合五星级酒店设计标准的NC30要求。

二. 风机盘管消音降噪方案分析
2.1 对于噪声标准低于或等于NC-30的房间，如客房、SPA包房、会议室、在风机盘管的送风管，回风箱和回风管内衬玻璃棉毡或内衬橡塑吸音材料，来降低设备噪声，消声内衬的长度不少1.5m。
2.2 风管内衬玻璃棉吸音方案，厚度应不低于30mm，降噪系数不低于0.70。迎风面覆盖黑色透声贴面或穿孔率不低于20%的镀锌钢板，防止玻璃纤维的溢出。
2.3 风管内衬橡塑吸音方案，吸音材料厚度不小于15mm,采用环保胶水粘接。
2.4 两种方案消音降噪性能分析
选用两台相同型号特灵风机盘管进行消音降噪性能测试，风机盘管中速噪音值为45dB，通过对白金五星酒店八层样板间风机盘管运行噪音测试，为后续施工提供施工依据，其测试结果如下：
项目名称
内衬玻璃棉方案
内衬橡塑吸音方案
低速档噪声级
NC-27 ，34.6dBA
NC-24 ，31.9dBA
中速档噪声级
NC-31 ，39.2dBA
NC-28， 36.0dBA
高速档噪声级
NC-35 ，44.0dBA
NC-34 ，41.9dBA

三. 施工工艺分析
3.1 内衬离心玻璃棉吸音材料施工工艺
玻璃棉切割→无纺布包裹→焊接保温固定钉→风管刷胶→玻璃棉与风管粘接→多孔镀锌钢板压实→咬合风管
3.2 内衬橡塑吸音材料施工工艺
橡塑吸音材料切割→涂刷胶水→材料粘接→接合贴接→外观检查验收
3.3 两种方案特点分析
A. 离心玻璃棉吸音材料施工具有工艺复杂,制作工序多,施工中产生飞絮刺激呼吸道和皮肤，施工速度慢，工人施工效率低等特别
B. 橡塑吸音材料是整体成型材料，施工工艺较为简单，因而施工中就节省了相当大的人力，施工进度快，工人施工效率高，在工期紧任务重的施工生产中，这无疑是橡塑吸音材料较为突出的一个优点。
l 由于橡塑吸音材料绝热效果好，对相同管道所使用的厚度薄，因而节省了材料的使用量，减少了材料成本，而不降低消音效果。
l 橡塑吸音材料不产生粉尘、环保、清洁型材料。外观匀整、厚度一致，与管道接触紧密，施工中的废弃物较少，且对人体健康没有损害。

四. 吸音降噪方案经济分析
4.1 每台风机盘管吸音材料造价分析
项目
内衬玻璃棉方案
内衬橡塑方案
1
多孔镀锌钢板
43.00
橡塑吸音材料
132.00
2
无纺布
18.00
橡塑保温材料
63.00
3
专用胶水
10.00
专用胶水
15.00
4
离心玻璃棉
69.00
人工费用
93.00
5
人工费用
128.00

6
合计
266.00

303.00
4.2 白金五星酒店风机盘管降噪方案造价分析
项目
区域
数量
内衬玻璃棉方案
内衬橡塑方案
1
客房

2
会议室

3
SPA

4
合计

4.3 通过上述两种方案造价分析，二者之间价格造价 。
五. 结论及建议
通过上述两种风机盘管降噪方案分析，风管内衬橡塑吸音消音降噪效果优于内衬离心玻璃棉方案，两种方案造价一样。因此,建议本项目风机盘管风管消音降噪选用内衬橡塑吸音材料。
六. 橡塑吸音工程实例
项目名称
现场安装描
FCU中速档噪声级
中宣部干部培训中心
# 风机盘管，风管内衬橡塑吸音材料
NC-25，33.4dBA
辽宁友谊国宾馆
# 机房，+风管内贴
NC-44，52.2dBA
雪佛龙油气平台
# 平台生活区降噪
NC-38，45.7dBA
青岛天泰小区
# 小区水泵房，换热站
NC-42，48.4dBA
阳江洲际酒店
# 风机盘管，风管内衬橡塑吸音材料
NC-28，36dBA
