数控加工中心结构-PPT.ppt

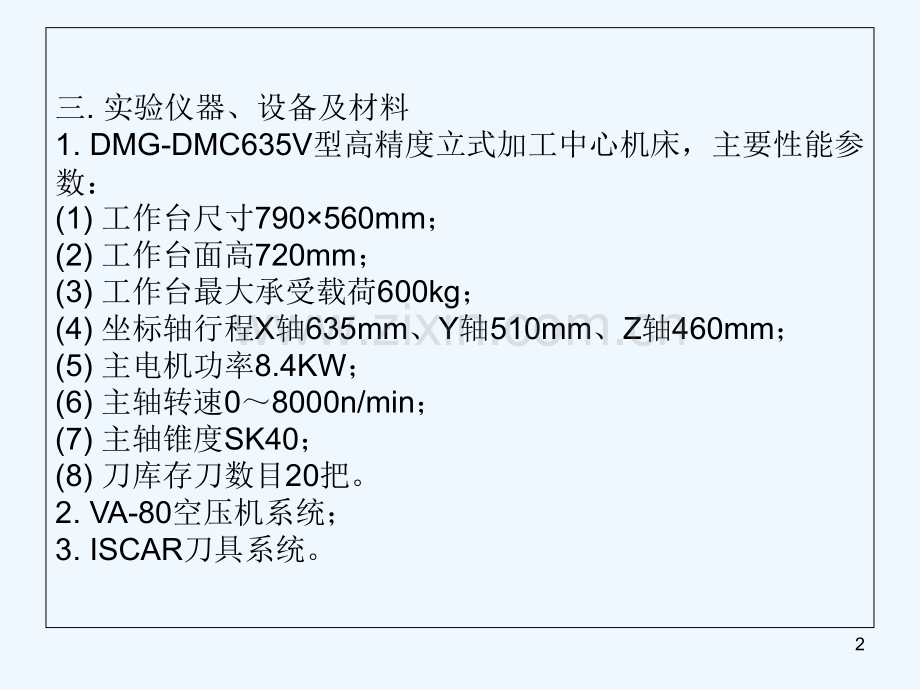

数控加工中心结构三.实验仪器、设备及材料1.DMG-DMC635V型高精度立式加工中心机床，主要性能参数：(1)工作台尺寸790560mm；(2)工作台面高720mm；(3)工作台最大承受载荷600kg；(4)坐标轴行程X轴635mm、Y轴510mm、Z轴460mm；(5)主电机功率8.4KW；(6)主轴转速08000n/min；(7)主轴锥度SK40；(8)刀库存刀数目20把。2.VA-80空压机系统；3.ISCAR刀具系统。2四.实验原理加工中心机床又称“自动换刀的数控机床”或“多工序数控机床”，比一般的数控机床增设了刀库和自动换刀装置，工件经过一次装夹后，数控系统能够控制机床自动地更换刀具，对工件各加工面进行连续镗削、铣削、钻孔、扩孔、铰孔及攻螺纹等多序加工。1)按加工中心机床的功用分类(1)镗铣加工中心镗铣加工中心是机械加工行业应用最多的一类加工设备、其加工范围主要是铣削、钻削和镗削，适用于箱体、壳体以及各类复杂零件特殊曲线和曲面轮廓的多工序加工，适用于多品种小批量加工。(2)钻削加工中心钻削加工中心的加工以钻削为主，刀库形式以转塔头为多。适用于中小零件的钻孔、扩孔、铰孔、攻螺纹等多工序加工。(3)车削加工中心车削加工中心以车削为主，主体是数控车床，机床上配备有转塔式刀库或由换刀机械手和链式刀库组成的刀库。机床数控系统多为二、三轴伺轴配制，部分高性能车削中心配备有铣削动力头。3（4）复合加工中心在一台设备上可以完成车、铣、镗、钻等多工序加工的加工中心称之为复合加工中心，可代替多台机床实现多工序加工。这种方式既能减少装卸时间提高生产效率，又能保证和提高形位精度心，它的主轴头可自动回转，进行立卧加工。2)按主轴特征分类(1)立式镗铣加工中心立式加工中心的主轴垂直放置，它能完成铣削、镗削、钻削、攻螺纹等多工序加工。立式加工中心多为三轴联动，可实现三维曲面的铣削加工。高档加工中心可以实现五轴、六轴控制。立式加工中心适宜加工高度尺寸较小的零件。（2）卧式加工中心4 1.电器控制柜 2.可防护切屑和冷却液飞溅的加工间 3.冷却润滑剂箱 4.带有主驱动器的主轴箱 5.工作台 6.带有控制系统的操作面板 7.刀库 8.信号指示灯图1-2 加工中心正视图5五.实验步骤本实验以DMG-DMC635V立式加工中心机床为例，图1-2、图1-3是外形图。可以看出它是由主轴箱、主轴、立柱、工作台、滑座、底座、自动换刀装置、操作面板、电气柜、空压机系统等组成。1.冷却润滑剂箱或排屑器 2.刀库 3.工作台(X轴)4.维护单元 5.轴滑台(Y轴)6.垂直滑板(Z轴)图1-3 加工中心后视图6 7大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流8 （1）主轴箱(2)立柱(3)底座(4)轴滑台(5)工作台(6)自动换刀装置ATC（Automatic Tool Changer）。(7)操作面板(8)电气柜(9)空压装置(10)其它部件91.加工中心主轴系统结构1)对加工中心主轴系统结构的要求2)加工中心主轴组件1011(2)自动夹紧刀具结构(3)主轴的准停2.加工中心进给传动系统1)对进给传动系统的要求2)进给系统的机械结构及典型元件 12 13 144.加工中心刀库及自动换刀装置 15
