实验室用稳压电源的设计与实现--答辩-.ppt

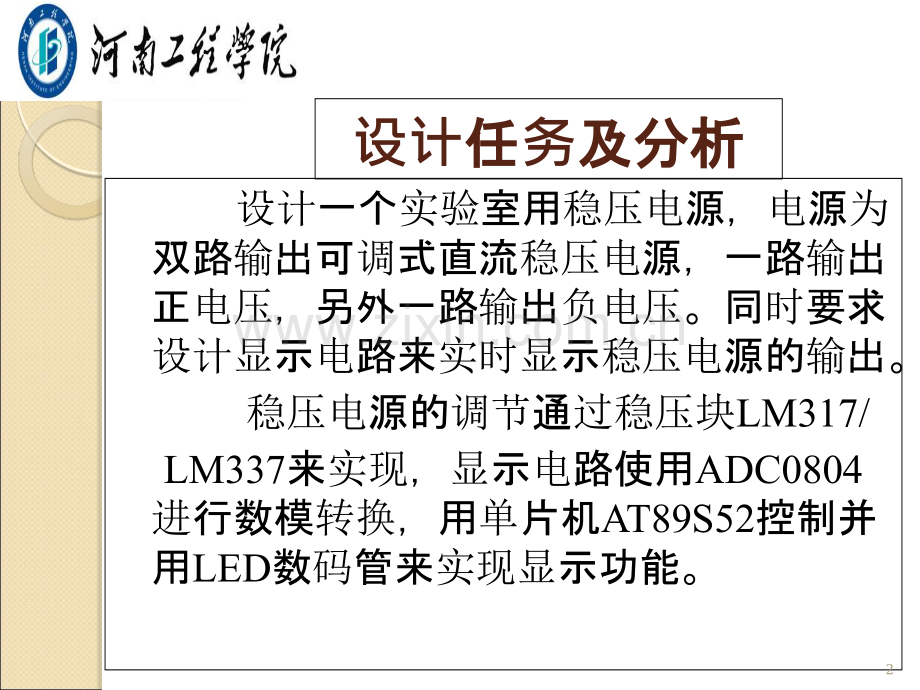

实验室用室用稳压电源的源的设计与与实现姓名：姓名：学号：学号：班班级：指指导老老师：1设计任任务及分析及分析 设计一个实验室用稳压电源，电源为双路输出可调式直流稳压电源，一路输出正电压，另外一路输出负电压。同时要求设计显示电路来实时显示稳压电源的输出。稳压电源的调节通过稳压块LM317/LM337来实现，显示电路使用ADC0804进行数模转换，用单片机AT89S52控制并用LED数码管来实现显示功能。2研究意义随着当今社会的飞速发展，电子系统的应用越来越广泛，种类也越来越丰富。作为电子设备的心脏，电源系统给电子设备提供所需要的能量，起着至关重要的作用。电源系统良好的安全性和可靠性是电子设备正常运行的重要保障。直流稳压电源在高校的实验室中是不可或缺的设备，一台高性能和高精度的稳压电源，可以让学生得到精确的数据便于理解和深化老师所教授的知识。31.系统原理框图市市电变压器器整整流流器器滤波波器器稳压器器负载数数码管管显示示采采样电阻阻ADAD转换单片机片机AT89S52AT89S52整流器整流器变压器器滤波波稳压输出出4稳压电路部分路部分 1.1.稳压电源的源的组成成5在电网电压的正半周，二极管D1和D3导通，D2和D4截止，电流流过负载，在负载上得到的是上正下负的电压。在电网电压的负半周，二极管D2和D4导通，D1和D3截至，电流流过负载得到的是下正上负的直流电压。6稳压电源输出电压的调节是通过稳压块及其外置电路来实现的。其输出电压可用如下公式表示：7稳压电源的原理图8 稳压电源通过采样电阻将电压输入AD转换器AD0804,通过ADC0804转换后将数字信号输入单片机AT89S52的P1口。单片机对信号进行处理后通过P0口输进LED数码管中，通过数码管来实时显示稳压电源的电压值及其变化。显示电路原理图如下图所示：2.显示部分示部分9显示电路原理图10 显示电路需要独立的供电电压，其中芯片AT89S52的供电电压为+5V，另外芯片ADC0804也需要+5V的供电电压，因此需要另外设计一路单独的供电电源。但同时需要注意的是此电源不能与上述双路输出电源共地。其电路原理图如下图所示：供供电电路路11显示示电路的仿真路的仿真图12系系统原理原理图13系统仿真图14制作的实物图15总 结 在制作毕业设计的过程中查阅了大量的资料，并且对以前学过的很多课程有了很详细的回顾，同时弄懂很对以前不懂的专业知识，并对以前学习过程中没接触过的有关本专业的计算机软件和学过但是不熟悉的软件有了更深的接触。尤其是我在设计过程中体会到的工作态度和工作方法，这对我以后离开学校步入社会工作有很大的帮助。16致致 谢 谢谢给位专家、老师在百忙之中抽出宝贵的时间来评阅毕业设计。17
