RD数据分析-全面详细-PPT.ppt

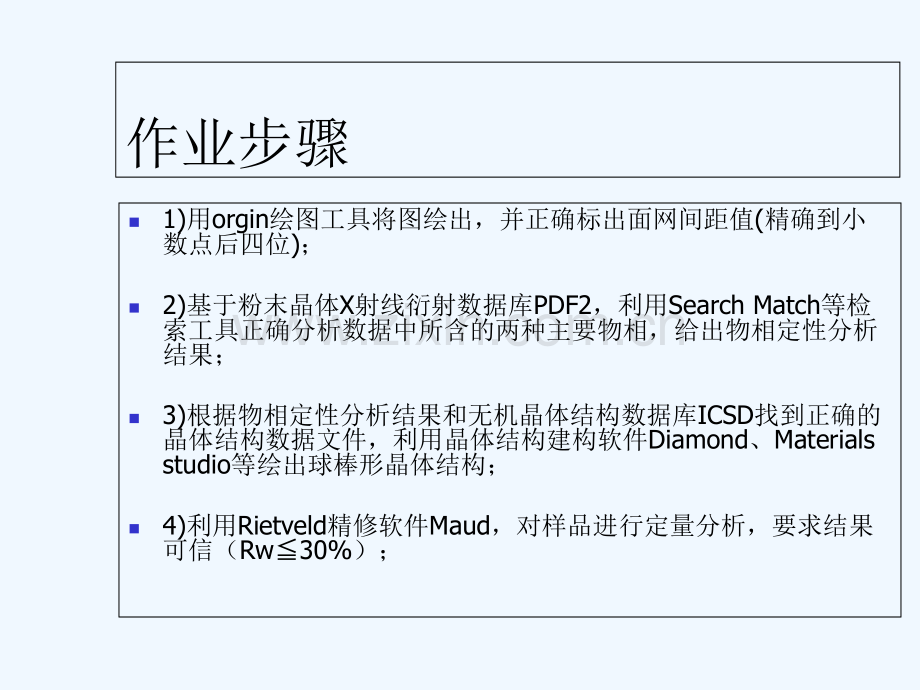

RD数据分析 全面详细作业步骤n1)用orgin绘图工具将图绘出，并正确标出面网间距值(精确到小数点后四位)；n2)基于粉末晶体X射线衍射数据库PDF2，利用Search Match等检索工具正确分析数据中所含的两种主要物相，给出物相定性分析结果；n3)根据物相定性分析结果和无机晶体结构数据库ICSD找到正确的晶体结构数据文件，利用晶体结构建构软件Diamond、Materials studio等绘出球棒形晶体结构；n4)利用Rietveld精修软件Maud，对样品进行定量分析，要求结果可信（Rw30%）；一、利用Origin绘图1）数据的导入选择曲线选择曲线 结果结果修改X轴修改Y轴大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流8寻峰设置找峰范围：将2theta角变成d值：选取首列并编辑公式：输入公式：显示结果：复制结果：undo粘贴至第三列：隐藏数据列表：将Y轴表头改为intensity将X轴表头改为2theta二、Search Match检索工具进行物相点击Search Match 进行分析进行峰对比：进行第二种物相分析同样进行峰对比 初步确定物相为：Sr（SO4）ICSD Number:028055 Na2Zr(Si3O9)(H2O)2 ICSD Number:040874 三、从findit软件中找到相应的cif文件输入第一种物相的含有的元素Sr、S、O Sr（SO4）的球棒模型为：同样Na2Zr(Si3O9)(H2O)2 的球棒模型为：cif文件的输出：cif文件为四、运用maud 进行精修导入cif文件4.1 修基线添加参数至5个右击参数的value值改成refined结果：4.2修晶胞参数结果：4.3修微结构4.4修原子位子两种物相每个原子都要改4.5修择优取向Sr(SO4),weight%:60.28361+-0.43405727Na2Zr(Si3O9)(H2O)2 weight%:39.71639+-0.434057275、用Materials studio绘出球棒形晶体结构输入晶胞参数：
